Honda Fit (Jazz) GE (2009-2014) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2009, 2010, 2011, 2012, 2013, 2014.
Прикуриватель Honda Fit (Jazz) — это предохранитель № 13 в блоке предохранителей на приборной панели.
Пассажирский салон
Внутренний блок предохранителей расположен за панелью.
Чтобы получить к нему доступ, потяните крышку предохранителя на себя. Расположение предохранителей указано на этикетке на боковой панели.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 10 А. | резерв |
| 2 | (7,5 А) | TPMS (если имеется) |
| 3 | 20 А. | Электропитание стеклоподъемника водителя |
| 4 | – | Не используется |
| 5 | 10 А. | Резервный свет |
| 6 | 10 А. | SRS |
| 7 | (10 А) | Изменение SOL (при наличии) |
| 8 | 7,5 ампер | SRS |
| 9 | (20A) | Противотуманные фары (при наличии) |
| 10 | 7,5 ампер | Кондиционер (при наличии) |
| 11 | 7,5 ампер | ABS/VSA (при наличии) |
| 12 | 10 А. | ACG |
| 13 | 20 А. | розетка АСС |
| 14 | 7,5 ампер | Ключ/радио замок |
| 15 | 7,5 ампер | Дневные ходовые огни |
| 16 | 10 А. | Задний стеклоочиститель |
| 17 | 20 А. | Электростекло для переднего пассажира |
| 18 | 20 А. | Задний электрический стеклоподъемник со стороны пассажира |
| 19 | 20 А. | Заднее стекло со стороны водителя |
| 20 | 15 А. | Помпа ди бензина |
| 21 | 15 А. | Опрыскиватели |
| 22 | 7,5 ампер | метро |
| 23 | 10 А. | Люси ди Эмергенца |
| 24 | 10 А. | Стоп-сигналы и звуковой сигнал |
| 25 | – | Не используется |
| 26 | 10 А. | LAF |
| 27 | (30A) | Замок передней двери (при наличии) |
| 28 | 20 А. | Главный маяк |
| 29 | 10 А. | Маленький свет |
| 30 | 30 А. | Главный двигатель вентилятора |
| 31 | – | Не используется |
| 32 | 10 А. | Правая фара ближнего света |
| 33 | 15 А. | Бобина ИГ |
| 34 | 10 А. | Левый ближний свет |
| 35 | (15A) | Замок (если имеется) |
| 36 | (15A) | Замок (если имеется) |
| 37 | 30 А. | ABS/VSA FSR (при наличии) |
| 38 | (15A) | Замок (если имеется) |
| 39 | 15 А. | IGP |
| 40 | – | Не используется |
| 41 | – | Не используется |
| 42 | – | Не используется |
| 43 | (7,5 А) | сцепление МГ |
| 44 | 7,5 ампер | STS |
| 45 | – | Не используется |
| 46 | – | Не используется |
| 47 | (30A) | Вспомогательный двигатель вентилятора |
| 48 | 10 А. | Дальний свет левой фары |
| 49 | (15A) | Замок (если имеется) |
| 50 | (15A) | Замок (если имеется) |
| 51 | 10 А. | Правый дальний свет |
| 52 | 15 А. | DBW |
| 53 | – | Не используется |
| 54 | 20 А. | Задний обогреватель (при наличии) |
| 55 | 10 А. | Зеркало с подогревом (если имеется) |
| 56 | 30 А. | Передний стеклоочиститель |
| 57 | 30 А. | Двигатель вентилятора |
| 58 | 30 А. | ABS/VSA двигателя (при наличии) |
| 59 | 20 А 30 А. | Задний противотуманный фонарь |
| 60 | 50 ампер/40 ампер | Основной ИГ/основной вариант |
| 61 | 30 А. | Радио |
| 62 | – | Не используется |

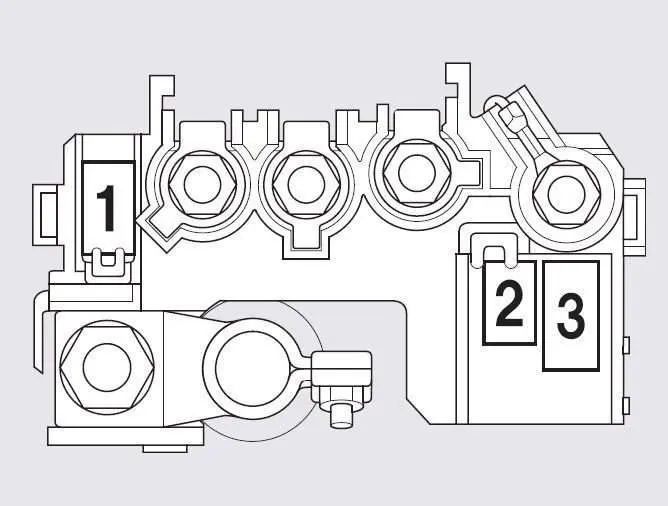

Моторный отсек (на аккумуляторе)
Блок предохранителей под капотом расположен на плюсовой клемме аккумуляторной батареи.
| Ампер [A] | описание |
|---|---|
| 100 А. | Batteria |
| 70 А. | EPS |
| 20 А. | Звуковой сигнал и аварийное освещение |
