Honda Fit (Jazz) GD (2006-2008) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2006, 2007, 2008.
Прикуриватель (розетки) есть предохранитель №27 в блоке предохранителей на приборной панели.

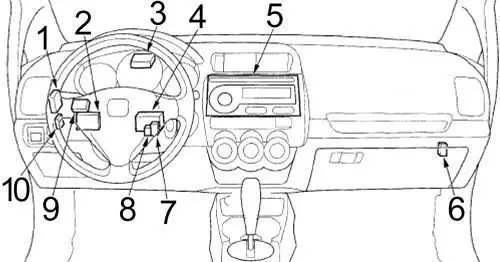

Пассажирский салон

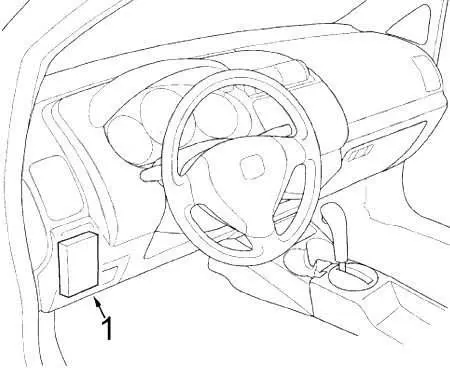

- Блок предохранителей
- Блок управления безопасностью
- Блок управления электронным усилителем рулевого управления (EPS).
- Блок управления системой контроля давления в шинах (TPMS).
- Блок управления дневными ходовыми огнями
- Аудиоблок
- Модуль управления приводом дроссельной заслонки
- Реле отключения ближнего света
- Реле дневных ходовых огней
- Имоэс единица
- Бесключевой приемник

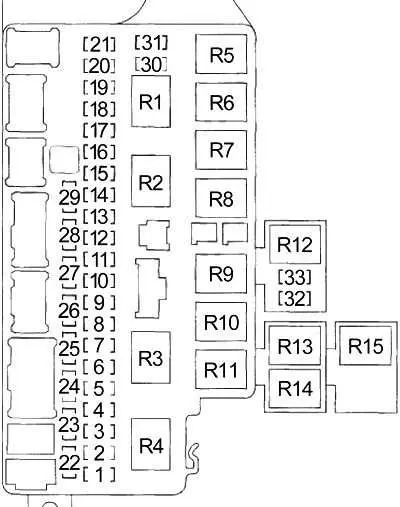

Схема блока предохранителей распределительного щита

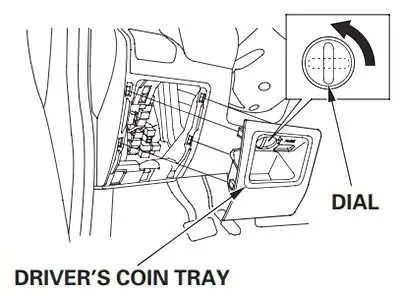

Внутренний блок предохранителей находится за выступами, как показано на рисунке. лоток для монет водителя. Чтобы получить к нему доступ, снимите лоток, повернув ручку против часовой стрелки, а затем потянув ее на себя. Чтобы установить лоток для монет, совместите выступы внизу, поверните лоток вверх, чтобы зафиксировать боковые зажимы, затем поверните ручку по часовой стрелке.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 10 | Аварийное освещение, резервное реле АКПП |
| 2 | – | – |
| 3 | 10 | Модуль управления манометром, модуль бесключевого приемника, модуль управления безопасностью, модуль управления электронным усилителем рулевого управления (EPS), модуль Imoes, модуль управления модулем контроля давления в шинах (TPMS) |
| 4 | 10 | Модуль управления индикаторами (цепь указателей поворота/аварийки) |
| 5 | – | – |
| 6 | тридцать | Мотор стеклоочистителя, Мотор стеклоочистителя, Мотор заднего стеклоочистителя |
| 7 | 10 | Блок системы обнаружения пассажиров (ODS), блок дополнительной системы пассивной безопасности (SRS). |
| 8 | 7.5 | Блок управления дневными ходовыми огнями |
| 9 | 20 | Обогреватель заднего стекла |
| 10 | 7.5 | Левое зеркало, правое зеркало, сигнальная лампа выключателя обогрева заднего стекла, реле обогрева заднего стекла, реле электродвигателя вентилятора, реле вентилятора радиатора, реле муфты компрессора кондиционера, реле вентилятора конденсатора кондиционера |
| 11 | 15 | ECM/PCM, блок управления приемником иммобилайзера, топливный насос |
| 12 | 10 | Реле стеклоподъемника, переключатель главного окна, электродвигатель стеклоочистителя заднего стекла |
| 13 | 10 | Блок дополнительной системы пассивной безопасности (SRS). |
| 14 | 15 | Главное реле PGM-FI №. 1, главное реле PGM-FI №. 2, ЕСМ/ПКМ |
| 15 | 20 | Электродвигатель заднего левого стекла |
| 16 | 20 | Электродвигатель правого заднего стекла |
| 17 | 20 | Мотор лобового стекла пассажира |
| 18 | 10 | Блок управления дневными ходовыми огнями |
| 7.5 | Блок управления системой контроля давления в шинах (TPMS). | |
| 19 | – | – |
| 20 | – | – |
| 21 | 20 | Противотуманные огни |
| 22 | 10 | Реле задних габаритных фонарей, фары, левый передний габаритный/габаритный фонарь, правый передний габаритный/габаритный фонарь, левый задний габаритный фонарь, правый задний габаритный фонарь, освещение номерного знака, левый задний габаритный/габаритный фонарь, задний габаритный фонарь/правый задний габаритный фонарь |
| 23 | 10 | Датчик соотношения воздух-топливо (A/F), клапан продувки адсорбера системы контроля выбросов в результате испарения (EVAP). |
| 24 | – | – |
| 25 | 7.5 | Блок управления модулятором АБС |
| 26 | 7.5 | Аудиоблок, модуль управления индикаторами, соленоид блокировки ключа |
| 27 | 15 | Дополнительная розетка питания |
| 28 | 20 | Привод замка двери водителя, Привод замка двери переднего пассажира, Привод замка левой задней двери, Привод замка правой задней двери, Привод замка двери багажника |
| 29 | 20 | Стеклоподъемник водителя, главный выключатель стеклоподъемника |
| 30 | – | – |
| 31 | 7.5 | Реле датчика соотношения воздух-топливо (A/F). |
| 32 | 15 | Модуль управления приводом дроссельной заслонки |
| 33 | 15 | Реле катушки зажигания |
| R1 | Начальный разрез | |
| R2 | Электрическое окно | |
| R3 | Двигатель вентилятора | |
| R4 | Реверс АКПП | |
| R5 | запирать | |
| R6 | Разблокировать дверь водителя | |
| R7 | Отпирание пассажирской двери и отпирание двери багажника | |
| R8 | Задние фары | |
| R9 | Катушка зажигания | |
| R10 | Главный ПГМ-ФИ №2 (топливный насос) | |
| R11 | Основной ПГМ-ФИ №1 | |
| R12 | Модуль управления приводом дроссельной заслонки | |
| R13 | Обогреватель заднего стекла | |
| R14 | Датчик соотношения воздух-топливо (A/F). | |
| R15 | Противотуманные огни | |
ПРОЧИТАЙТЕ Honda Civic (2008-2009) – блок предохранителей и реле
Вано моторе
- Блок предохранителей

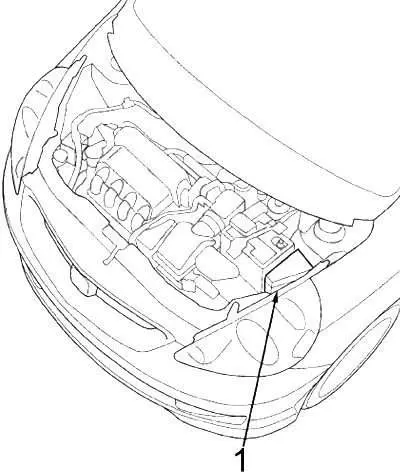

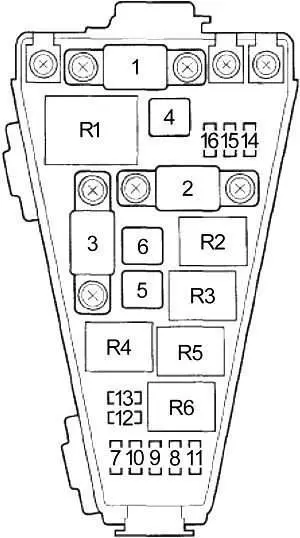

Схема блока предохранителей в моторном отсеке

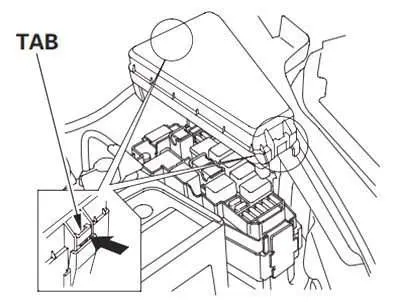

Главный блок предохранителей под капотом расположен в моторном отсеке со стороны водителя. Чтобы открыть его, нажмите вкладки, как показано. Вторичный блок предохранителей расположен на положительном полюсе аккумуляторной батареи.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 80 | Аккумулятор, распределение энергии |
| 2 | 60 | Электронный усилитель руля (EPS) |
| 3 | 50 | Interruttore di Accensione |
| 4 | тридцать | Блок управления модулятором АБС |
| 5 | 40 | Двигатель вентилятора |
| 6 | 40 | Предохранители: № 14, 15, 16, 17, 28, 29. |
| 7 | тридцать | Предохранители: № 18, 21 |
| 8 | 10 | Блок бесключевого доступа, Модуль управления индикаторами, Блок управления безопасностью, Блок управления приемником-иммобилайзером, Аудиоблок, Блок Imoes |
| 9 | тридцать | Предохранители: № 22, 23 |
| 10 | тридцать | Двигатель вентилятора радиатора |
| 11 | тридцать | Электродвигатель вентилятора конденсатора кондиционера, муфта компрессора кондиционера |
| 12 | 20 | Правая фара |
| 13 | 20 | Левая фара, индикатор дальнего света |
| 14 | 10 | Модуль управления индикаторами (цепь указателей поворота/аварийки) |
| 15 | тридцать | Блок управления модулятором АБС |
| 16 | 15 | Реле звукового сигнала, звуковой сигнал, ECM/PCM, стоп-сигналы, верхний стоп-сигнал |
| R1 | Детектор электрической нагрузки (ELD) | |
| R2 | Вентилятор радиатора | |
| R3 | Корно | |
| R4 | Отражатель | |
| R5 | Вентилятор конденсатора кондиционера | |
| R6 | Муфта компрессора кондиционера | |
| – | 80A | Batteria |
