Honda Fit (Джаз) (2020-2022) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

2020, 2021, 2022.

Предохранителями прикуривателя (розетки) на Honda Fit являются предохранители №. 17 (разъем консоли АСС), n. 36 (передняя розетка ACC) в блоке предохранителей А на приборной панели и предохранитель №. 10 (разъём АСС на консоли) в блоке предохранителей на панели приборов B.

Вано моторе

Блок предохранителей А

Расположен возле бачка с тормозной жидкостью. Нажмите на ручки, чтобы открыть коробку.

Номер	описание	Ампер [A]
1	Дальний ближний свет	20
2	ЦЕНТР ПРОФИЛАКТИКИ И КОНТРОЛЯ ЗАБОЛЕВАНИЙ *	(тридцать)
3	Люси ди Эмергенца	10
4	DBW	15
5	стуойя	(тридцать)
6	Стоп-сигналы	10
7	IGP	15
8	Катушка зажигания	15
9	ЭКП *	(10)
10	ЭВТК	(20)
11	СС/СС2 *	–
12	Главный вентилятор	тридцать
13	Кнопка Пуск *	(тридцать)
14	сцепление МГ	7.5
15	Датчик батареи	(7.5)
16	–	–
17	Дневное освещение	(7.5)
18	Корно	10
19	Передние противотуманные фары *	(15)
20	УБ ЭБУ *	(7.5)
21	Главный резервный предохранитель (удерживать 2) *	15
22	Внутреннее освещение	7.5
23	Вспомогательный вентилятор	(тридцать)
24	СС / СС 1 *	–
25	копать землю. закуски *	(7.5)
26	Датчик положения распредвала	(7.5)
27	–	–
28	–	–
29	Запасные части (Основная опора 2)	(10)
30	ЛАФ ИГП	(10)
31	Дополнительный IGP2	(7.5)
32	Правая фара ближнего света	10
33	Левый ближний свет	10
*1: Модели с интеллектуальной системой ввода имеют кнопку ЗАПУСК/СТОП ДВИГАТЕЛЯ вместо замка зажигания. * 2: Модели с интеллектуальной системой ввода *3: Модели без интеллектуальной системы ввода.

ЧИТАЙТЕ Honda Accord (2013-2015) – блок предохранителей и реле

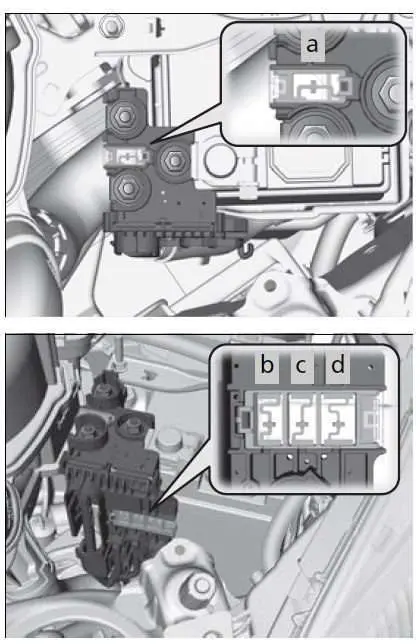

Блок предохранителей Б

Номер	описание	Ампер [A]
a	Основная батарея	100
b	Основной РБ 1	70
c	Основной РБ 2	80
d	основной CAP	70

Блок предохранителей в салоне (пассажирский салон)

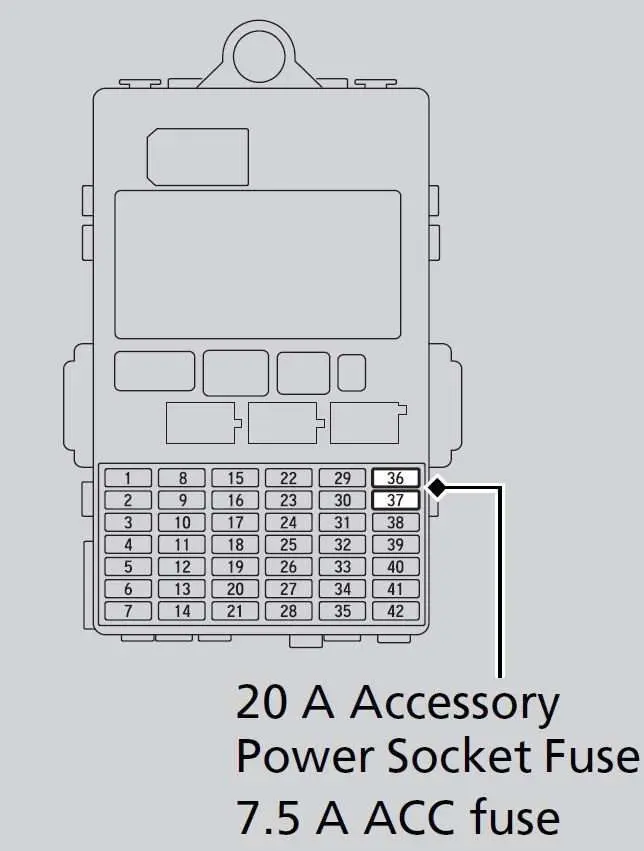

Блок предохранителей А

Номер	описание	Ампер [A]
1	запирать	(20)
2	–	–
3	Система бесключевого доступа *	(10)
4	Отпирание водительской двери	15
5	Отпирание пассажирской двери	15
6	Разблокировать дверь водителя	(10)
7	Замок водительской двери	(10)
8	Окно водителя	20
9	Пассажирское окно	20
10	Заднее левое окно	20
11	Правое заднее окно	20
12	Замок левой двери	15
13	Замок правой двери	15
14	Люси ретронеббия	–
15	Правый дальний свет	10
16	СТ *	(7.5)
17	Розетка АСС (консоль*)	20
18	Крыша *	(20)
19	Обогрев передних сидений *	(20)
20	–	–
21	–	–
22	Опрыскиватель	15
23	Задний стеклоочиститель	(10)
24	Кондиционер	7.5
25	Дневное освещение	7.5
26	закуска	7.5
27	АБС/ВСА	7.5
28	SRS	10
29	Дальний свет левой фары	10
30	ACG	10
31	Электрическое окно	10
32	Помпа ди бензина	15
33	SRS	7.5
34	метро	7.5
35	Миссия СОЛ	7.5
36	Передний разъем ACC	20
37	ACC	7.5
38	Блокировка кнопки АСС	7.5
39	вариант	(10)
40	Задний стеклоочиститель	10
41	–	–
42	–	–

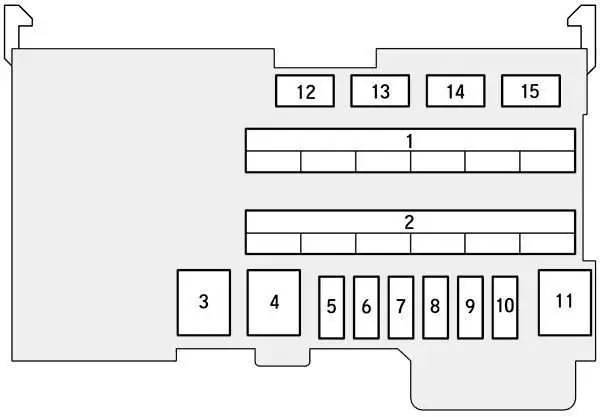

Блок предохранителей Б

Номер	описание	Ампер [A]
1	EPS	70
	Главный ИГ	30 * 1
	50 * 2
	Главный блок предохранителей 2	50
	Двигатели с АБС/VSA	40
	Главный блок предохранителей 1	тридцать
	Главный блок предохранителей 3	40
2	–	–
3	Двигатель отопителя	тридцать
4 * 1	Основной ИГ 2	тридцать
4 * 2	–	–
5	АБС/ВСА ФСР	тридцать
6	Антигиаччо	(10)
7	–	–
8	–	–
9	Боковые фонари	10
10	Центральная розетка для аксессуаров *	(20)
11	Задний противотуманный фонарь	тридцать
12 * 1	–	–
12 * 2	Блокировка кнопки АСС	(7.5
13	Наружное зеркало с подогревом *	10
14	Вентилятор кондиционера	(7.5)
15 * 1	–	–
15 * 2	стуойя	тридцать
*: Доступно не на всех моделях. * 1: Модели с интеллектуальной системой ввода *2: Модели без интеллектуальной системы ввода.
