Honda Accord (1998-2003) — Схема блока предохранителей
Год производства: 1998, 1999, 2000, 2001, 2002, 2003.
Предохранитель прикуривателя (электророзетка) на Honda Accord 1998-2003 гг. Предохранитель 9 находится в блоке предохранителей со стороны пассажира.
Вано моторе
Блок предохранителей под капотом расположен в задней части моторного отсека со стороны пассажира.
| Номер | Усилитель [А] | описание |
| R1 | – | Реле фары-правое |
| R2 | – | Реле фар — левое |
| R3 | – | Реле звукового сигнала |
| R4 | – | Реле вентилятора отопления |
| R5 | – | – |
| R6 | – | Реле двигателя конденсатора переменного тока |
| R7 | – | Реле электродвигателя вентилятора системы охлаждения двигателя |
| R8 | – | Реле муфты компрессора кондиционера |
| F41 | 100 | Batteria |
| F42 | 50 | Interruttore di Accensione |
| F43 | 20 | Контрольная лампа дальнего света; Лавафари; Правая фара. |
| F44 | 7,5 | Реле дальнего света (с дневными ходовыми огнями) |
| F45 | 20 | Регулировка фар (с газоразрядными фарами); Контрольная лампа дальнего света; Левая фара. |
| F46 | 15 | Разъем канала передачи данных (DLC); Управление двигателем. |
| F47 | 15 | Звуковой сигнал системы сигнализации; Антиблокировочная система тормозов (АБС); Круиз-контроль; Контроль двигателя; Рог; Соленоид замка зажигания (АТ); Подсветка замка зажигания; Стоп-сигналы. |
| F48 | 20 | Антиблокировочная тормозная система (ABS) |
| F49 | 10 | Индикаторы/усилители сигнализации |
| F50 | 40 | Антиблокировочная тормозная система (ABS) |
| F51 | 40 | Блок предохранителей/реле-консоль 2; Электродвигатель стеклоподъемника. |
| F52 | 30 | Блок предохранителей/консоль реле 2 |
| F53 | 30 | Обогрев заднего стекла |
| F54 | 40 | Блок предохранителей/консоль реле 2 |
| F55 | 30 | Блок предохранителей/консоль реле 2 |
| F56 | 40 | Двигатель вентилятора отопителя |
| F57 | 20 | Двигатель вентилятора охлаждающей жидкости |
| F58 | 20 | Муфта компрессора кондиционера; Двигатель вентилятора конденсатора кондиционера. |
| F59 | 15 | Дневной свет; Подсветка приборов; Подсветка номерного знака; Боковые и задние фонари. |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
ЧИТАТЬ Honda Fit (Jazz) GE (2009-2014) – блок предохранителей и реле
Панель предохранителей в салоне
Внутренние блоки предохранителей расположены по обеим сторонам приборной панели. Чтобы открыть внутренний блок предохранителей, откройте дверь автомобиля.
Водительская сторона
| Номер | Усилитель [А] | описание |
| 1 | – | Индикаторное реле; Реле аварийного освещения. |
| 2 | – | Реле фонарей заднего хода |
| 3 | – | Реле стартера |
| 4 | – | Многофункциональный модуль управления 1 |
| F1 | 15 | Подушка безопасности, управление двигателем |
| F2 | 10 | Воздушная подушка |
| F3 | 7,5 | Вентиляторный двигатель конденсатора переменного тока; Двигатель вентилятора охлаждения; Отопление/кондиционирование воздуха (AC). |
| F4 | 7,5 | Боковые зеркала с электроприводом; Сиденья с подогревом. |
| F5 | 10 | Антиблокировочная тормозная система (ABS) |
| 7,5 | IG2 дневной свет | |
| F6 | 15 | генератор переменного тока; Контроль двигателя; Соленоид управления силовым агрегатом; Круиз-контроль. |
| F7 | 7,5 | Регулировка фар; Люк на крыше; Многофункциональный модуль управления 1; Омыватель заднего стекла и стеклоочиститель. |
| F8 | 7,5 | Навигационная система; Соленоид стоянки коробки передач; Многофункциональный модуль управления 1 (АТ); АКК. |
| F9 | 7,5 | Центральный замок; Часы; Панель приборов; Многофункциональный модуль управления 1; Фонари заднего хода (МТ). |
| F10 | 7,5 | Индикаторы/усилители сигнализации; Указатели поворотов. |
| F11 | 7,5 | Катушка зажигания |
| F12 | 30 | Многофункциональный модуль управления; Дворники. |
| F13 | 7,5 | Управление двигателем (кроме 1.6) |
Со стороны пассажира

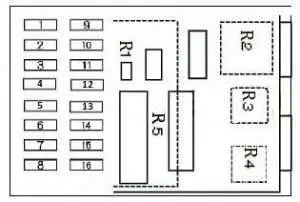

Идентификация блока предохранителей типа 1
| Номер | Усилитель [А] | описание |
| 1 | 30 | Люк |
| 2 | 20 | Спинка сиденья с электроприводом |
| 3 | 20 | Помощник по наклону сиденья |
| 4 | 20 | Сдвижное водительское сиденье |
| 5 | 20 | Руководство по сидению с ассистентом |
| 6 | 10 | Дневной свет*. |
| 7 | 20 | Задний левый электростеклоподъемник |
| 8 | 20 | Передний правый электростеклоподъемник |
| 9 | 20 | Радио; Более легкий |
| 10 | 10 | Маленькие фонарики |
| 11 | 7,5 | Внутреннее освещение; Окружающее освещение. |
| 12 | 20 | Электрические дверные замки |
| 13 | 7,5 | Смотреть |
| 14 | 7,5 | АБС управление двигателем |
| 15 | 20 | Передний левый электростеклоподъемник |
| 16 | 20 | Задний правый электростеклоподъемник |
| R1 | – | Диод переменного тока |
| R2 | – | Реле обогрева заднего стекла |
| R3 | – | Реле прикуривателя |
| R4 | – | Реле стеклоподъемника |
| R5 | – | Многофункциональный модуль управления 2 |
ЧИТАЙТЕ Honda Element (2003-2011) – блок предохранителей и реле

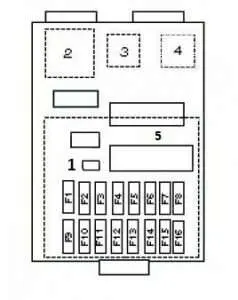

Идентификация блока предохранителей типа 2
| Номер | Усилитель [А] | описание |
| 1 | – | Диод |
| 2 | – | Реле обогрева заднего стекла |
| 3 | – | Реле прикуривателя |
| 4 | – | Реле стеклоподъемника |
| 5 | – | Многофункциональный модуль управления 2 |
| F1 | 20 | Электрические окна |
| F2 | 20 | Электрические сиденья |
| F3 | 30 | Омыватели фар |
| F4 | 20 | Электрические сиденья |
| F5 | 20 | Противотуманные огни; Многофункциональный модуль управления 2. |
| F6 | 7,5 | 1,6: Модуль управления двигателем (ECM) |
| F7 | 20 | Электродвигатель стеклоподъемника, задний левый |
| F8 | 20 | Электродвигатель правого лобового стекла |
| F9 | 15 | Системный звук; Более легкий. |
| F10 | 20 | Выходной усилитель аудиоблока |
| F11 | 7,5 | Электрическая антенна; Внутреннее освещение. |
| F12 | 20 | Центральный замок; Многофункциональный модуль управления 2. |
| F13 | 7,5 | Модуль управления двигателем (ECM); Таймер; Отопление/кондиционирование воздуха (AC); Сигнальная лампа иммобилайзера; Многофункциональный модуль управления2; Навигационная система. |
| F14 | 20 | Сиденья с подогревом |
| F15 | 30 | Люк |
| F 16 | 20 | Электродвигатель стеклоподъемника сзади справа |
