GMC Yukon и Yukon XL (2021-2022 гг.) — блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2021, 2022.
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке расположен в моторном отсеке со стороны водителя автомобиля. Поднимите крышку, чтобы получить доступ к блоку предохранителей.
| Номер | описание |
|---|---|
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | – |
| 6 | Модуль наружного освещения 7 |
| 7 | Модуль наружного освещения 4 |
| 8 | – |
| 9 | Модуль наружного освещения 5 |
| 10 | Модуль наружного освещения 6 |
| 11 | резерв |
| 12 | – |
| 13 | Передняя шайба |
| 14 | Задняя шайба |
| 15 | Задний электрический блок управления 2 |
| 16 | Индикатор энергии |
| 17 | резерв |
| 19 | Инвертор CC/CA |
| 20 | МЭКР 2 |
| 21 | – |
| 22 | ИЭКЛ 2 |
| 24 | Электронный модуль управления тормозами |
| 25 | Задний электрический блок управления 1 |
| 26 | Помыть камеру |
| 27 | Корно |
| 28 | Правая фара |
| 29 | Левая фара |
| 30 | Модуль наружного освещения 3 |
| 31 | Модуль наружного освещения 1 |
| 32 | – |
| 33 | Не радиоуправление |
| 34 | – |
| 37 | Бортовая диагностика (OBD) Кузов |
| 38 | РАЗНОЕ – кузов |
| 39 | редактор |
| 40 | Кластер приборов MISC (IP) |
| 41 | Стояночные фонари для прицепов |
| 42 | Правый задний фонарь |
| 44 | Буксирный прицеп |
| 45 | Дополнительный двигатель оси |
| 46 | Включение модуля управления двигателем (ECM). |
| 47 | БД двигателя |
| 48 | – |
| 49 | Телематический модуль управления |
| 50 | Муфта кондиционера |
| 51 | Форма контроля раздаточной коробки |
| 52 | Передний стеклоочиститель |
| 53 | – |
| 54 | Левые задние фонари |
| 55 | Фонарь заднего хода прицепа |
| 56 | Полуактивная система демпфирования |
| 57 | резерв |
| 58 | закуска |
| 60 | Активное управление топливом 1 |
| 61 | Автоматическое управление лампой (ALC) |
| 62 | Встроенный модуль управления шасси/электромагнитный клапан продувки адсорбера/жидкость для выхлопных газов дизельного двигателя |
| 63 | Тормоз прицепа |
| 65 | Вспомогательная силовая установка под капотом |
| 66 | Левый электродвигатель вентилятора охлаждения |
| 67 | Активное управление топливом 2 |
| 68 | Двигатель автоматического управления лампами (ALC). |
| 69 | Стартер |
| 71 | Нижний двигатель вентилятора охлаждения |
| 72 | Правый/нижний двигатель вентилятора охлаждения |
| 73 | Левый стоп-сигнал прицепа |
| 74 | Интерфейсный модуль прицепа 2 |
| 75 | Блок управления жидкостью для выхлопных газов дизеля |
| 76 | ЭЛЕКТРОГСЧ БДС |
| 78 | Модуль управления двигателем |
| 79 | – |
| 80 | Насос охлаждения кабины мощностью 17 Вт |
| 81 | Правый поворотник прицепа |
| 82 | Интерфейсный модуль прицепа 1 |
| 83 | Модуль топливного бака |
| 84 | Аккумулятор прицепа |
| 85 | двигатель |
| 86 | Модуль управления двигателем |
| 87 | Форсунка B четная |
| 88 | Датчик O2 Б |
| 89 | Датчик O2 А. |
| 90 | Форсунка одна нечетная |
| 91 | Модуль управления двигателем (ECM) Управление дроссельной заслонкой |
| 92 | Муфта вентилятора охлаждения жалюзи AERO |
| Реле | |
| 5 | – |
| 18 | Инвертор CC/CA |
| 23 | – |
| 35 | Стояночный фонарь |
| 36 | Шестерня / Кривошип |
| 43 | Дополнительный двигатель оси |
| 59 | Муфта кондиционера |
| 64 | закуска |
| 70 | Стартер |
| 77 | Система наведения |

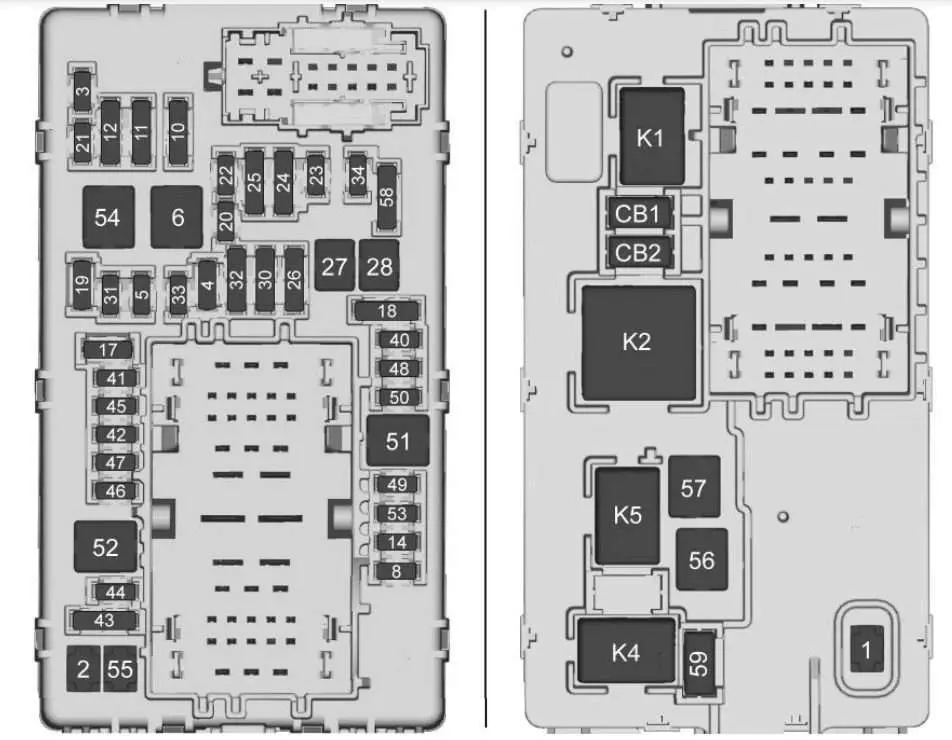

Блок предохранителей в салоне
Правая дверца доступа к блоку предохранителей панели приборов расположена на краю приборной панели со стороны пассажира. Снимите крышку, чтобы получить доступ к блоку предохранителей. На задней стороне блока предохранителей есть реле. Для доступа нажмите на выступы и снимите держатель предохранителя.
| Номер | описание |
|---|---|
| F1 | Правая дверь |
| F2 | Левая дверь |
| F3 | Универсальный механизм открывания гаражных ворот (UGDO) / Громкая связь OnStar (OHC) / Камера |
| F4 | Модуль управления кузовным оборудованием 2 |
| F5 | Смотреть |
| F6 | Передний вентилятор |
| F8 | Стекло левой двери |
| F10 | Блокировка наклона/колонны |
| F11 | USB-разъем/канал передачи данных (DLC) |
| F12 | Центральный шлюз по модулю (CGM) / Onstar |
| F14 | Правая дверная панель |
| F17 | Управление с рулевого колеса |
| F18 | Модуль активной вибрации 1 |
| F19 | – |
| F20 | – |
| F21 | – |
| F22 | Рулевое колесо с подогревом |
| F23 | – |
| F24 | – |
| F25 | Поисковая оптимизация (SEO) / UPFITTER |
| F26 | Оптимизация USB/Поисковая оптимизация (SEO) Аксессуар с сохранением мощности (RAP) |
| F27 | Вспомогательная розетка питания (APO)/отключение аксессуаров |
| F28 | резерв |
| F30 | Модуль обнаружения и диагностики/автоматическое обнаружение пассажиров |
| F31 | Модуль управления кузовным оборудованием 3 |
| F32 | Модуль центрального стека (CSM) / USB |
| F33 | Модуль управления кузовным оборудованием 4 |
| F34 | За пределами парка |
| F40 | – |
| F41 | – |
| F42 | Электрический переключатель стояночного тормоза |
| F43 | Мониторинг дорог |
| F44 | Модуль активной вибрации 2 |
| F45 | Радиомодуль |
| F46 | Модуль управления кузовным оборудованием 1А |
| F47 | – |
| F48 | Телематический модуль управления |
| F49 | Модуль управления кузовным оборудованием 1 |
| F50 | Система мониторинга водителя |
| F51 | – |
| F52 | – |
| F53 | – |
| F54 | Люк |
| F55 | Дополнительная розетка питания 3 |
| F56 | Батарея преобразователя постоянного тока в постоянный ток 1 |
| F57 | Батарея преобразователя постоянного тока в постоянный ток 2 |
| F58 | резерв |
| F59 | – |
| CB01 | Дополнительная розетка питания 1 |
| CB02 | Дополнительная розетка питания 2 |
| Реле | |
| K1 | – |
| K2 | Поддерживайте питание аксессуаров/аксессуаров 1 |
| K4 | Поддерживайте питание аксессуаров/аксессуаров 2 |
| K5 | – |
ЧИТАЙТЕ GMC Yukon и Yukon XL (2017-2020 гг.) – блок предохранителей и реле
Блок предохранителей в багажнике
Блок предохранителей заднего отсека расположен за панелью доступа с левой стороны отсека. Вытяните панель, взявшись за отверстие для пальца на заднем крае.
| Номер | описание |
|---|---|
| F1 | Привод с дистанционной функцией |
| F2 | Модуль беспроводной зарядки |
| F3 | Модуль подогрева сидений 1-го ряда (аккумулятор 1) |
| F4 | Драйвер модуля слота памяти (MSM). |
| F5 | – |
| F6 | – |
| F7 | Вспомогательный усилитель 2 |
| F8 | – |
| F9 | Поисковая оптимизация 2 |
| F10 | Ремень безопасности двигателя пассажира |
| F11 | 2-й ряд сидений с электроприводом складывания |
| F12 | GBS |
| F13 | – |
| F14 | – |
| F15 | Модуль подогрева сидений 1-го ряда (аккумулятор 2) |
| F 16 | Застежка-кнопка справа |
| F17 | Модуль памяти пассажирского сиденья |
| F18 | Задний стеклоочиститель |
| F19 | Водитель ремня безопасности двигателя |
| F20 | Задний противотуманный фонарь |
| F21 | – |
| F22 | Управление задним дисплеем системы отопления, вентиляции и кондиционирования воздуха |
| F23 | Модуль расчета внешних объектов |
| F24 | Вспомогательный усилитель 3 |
| F25 | ОБС ДЕТ |
| F26 | Задний модуль контроля тяги |
| F27 | Вспомогательный усилитель 1 |
| F28 | Модуль обработки видео |
| F29 | – |
| F30 | – |
| F31 | Усилитель звука |
| F32 | – |
| F33 | Встроенный модуль управления шасси |
| F34 | Модуль подогрева сидений, 2-й ряд |
| F35 | HFCR |
| F36 | Модуль наружного освещения |
| F37 | – |
| F38 | Консоль Power Slide |
| F39 | – |
| F40 | – |
| F41 | – |
| F42 | – |
| F43 | Универсальный помощник при парковке. |
| F44 | – |
| F45 | Адаптивное переднее освещение/автоматический корректор фар. |
| F46 | Задний двигатель вентилятора системы отопления, вентиляции и кондиционирования воздуха |
| F47 | Застежка-кнопка слева |
| F48 | Электрический модуль наклона сиденья |
| F49 | Поднимите свой стакан |
| F50 | Водительское сиденье |
| F51 | Модуль крышки багажника |
| F52 | Пассажирское сиденье |
| Реле | |
| K53 | – |
| K54 | – |
| K55 | Оконный регулятор |
