GMC Yukon и Yukon XL (2017-2020 гг.) — блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

2017, 2018, 2019, 2020.

Вано моторе

Блок предохранителей в моторном отсеке расположен в моторном отсеке со стороны водителя автомобиля.

Номер	описание
1	2017-2019: Электрические беговые платформы. 2020: Степени поддержки
2	насос АБС
3	BEC LT1 внутренний
4	Моторизованный ремень безопасности пассажира
5	Компрессор выравнивания подвески
6	Электронное управление раздаточной коробкой 4WD
7	–
8	–
9	2017: Не используется. 2018-2020: Реле топливного насоса
10	Электрический стояночный тормоз
11	–
12	–
13	BEC LT2 внутренний
14	Задний БЭК 1
15	–
16	–
17	Ремень безопасности водителя с электроприводом
18	–
19	–
20	–
21	2017: Выхлопной соленоид ALC. 2018-2020: Автоматический корректор фар/Выпускной электромагнитный клапан
22	2018-2020: Топливный насос.
23	Встроенный модуль управления шасси
24	Подавление в реальном времени
25	Модуль питания топливного насоса
26	2017–2018 гг.: Напряжение аккумулятора не используется/регулируется. 2019-2020: активный гидроассистент/контроль напряжения регулируемой батареи
27	–
28	Обычный 2
29	Установщик 2 реле
30	стуойя
31	ТИМ (интерфейсный модуль прицепа)
32	–
33	–
34	Фонари заднего хода
35	клапан АБС
36	Тормоза прицепа
37	Установщик 3 реле
38	–
39	Правый стоп-сигнал/сигнал поворота прицепа
40	Левый стоп-сигнал/указатель поворота прицепа
41	Стояночные фонари для прицепов
42	Стояночные огни справа
43	Стояночные огни слева
44	Слесарь 3
45	Автоматический контроль уровня передачи/шатуна
46	–
47	Слесарь 4
48	Установщик 4 реле
49	Фонари заднего хода
50	–
51	Реле стояночного света
52	–
53	–
54	–
55	–
56	–
57	–
58	–
59	Евро прицеп
60	Управление кондиционером
61	–
62	–
63	Слесарь 1
64	–
65	–
66	–
67	Аккумулятор прицепа
68	2017: Не используется. 2018-2020: Вторичный топливный насос
69	Установщик RC 3 и 4
70	Обновление VBAT 3 и 4
71	–
72	Установщик 1 реле
73	–
74	Модуль управления двигателем/зажиганием
75	Разное / Зажигание / Запчасти
76	Включение коробки передач
77	Установщик RC 1 и 2
78	Установщик VBAT 1 и 2
79	–
80	–
81	–
82	–
83	Евро радиоуправляемый прицеп
84	Реле запуска/пуска
85	–
86	–
87	2017-2018: Двигатель. 2019-2020: Датчик MAF/IAT/влажности/TIAP
88	Инжектор А – нечетный
89	Инжектор B – четный
90	Датчик O2 Б
91	Controllo dell’acceleratore
92	Реле модуля управления двигателем
93	Корно
94	Противотуманные огни
95	Фары дальнего света
96	–
97	–
98	–
99	–
100	Датчик O2 А.
101	Модуль управления двигателем
102	Модуль управления двигателем/Модуль управления коробкой передач
103	Дополнительный внутренний обогреватель
104	закуска
105	–
106	–
107	Аэродинамический затвор
108	–
109	Постановочная полиция
110	–
111	–
112	Реле стартера
113	–
114	Очиститель окон
115	Омыватель заднего стекла
116	Левый вентилятор охлаждения
117	Топливоподкачивающий насос
118	–
119	–
120	Топливоподкачивающий насос
121	Правая HID-фара
122	Левая HID-фара
123	Правый вентилятор охлаждения

Пассажирский салон, левая сторона

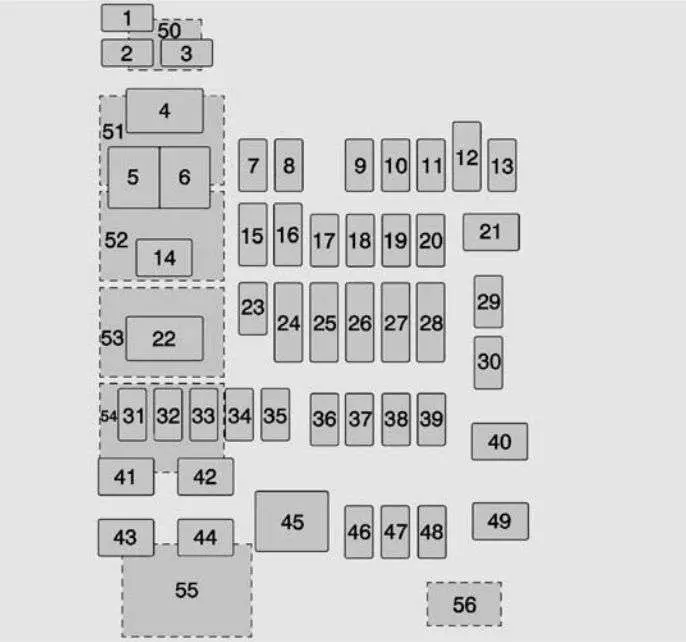

Дверца доступа к блоку предохранителей левой панели приборов расположена на краю приборной панели со стороны водителя.

ЧИТАТЬ  GMC Savana (2006-2007) – блок предохранителей и реле

Номер	описание
1	–
2	–
3	–
4	Дополнительная розетка питания 1
5	2017: Сохранение мощности в сфере аксессуаров/аксессуаров. 2018-2020: Дополнительная розетка с сохраненной мощностью аксессуаров.
6	Розетка для аксессуаров для аккумулятора
7	Универсальный механизм открывания гаражных ворот/внутреннее зеркало заднего вида
8	Позиционирование SEO-аксессуаров
9	–
10	Модуль управления кузовным оборудованием 3
11	Модуль управления кузовным оборудованием 5
12	Подсветка рулевого колеса
13	–
14	–
15	–
16	Датчик зажигания с дискретной логикой
17	2017-2018: Модуль обработки видео. 2019-2020: Модуль обработки видео/Модуль виртуальных ключей
18	Внешний зеркальный модуль
19	Модуль управления кузовным оборудованием 1
20	Передний стол (при наличии)
21	–
22	–
23	–
24	2017-2018: ОВиК/зажигание. 2019-2020: Зажигание HVAC / ВСПОМОГАТЕЛЬНОЕ зажигание HVAC
25	Зажигание/обнаружение кластера/модуль диагностики зажигания
26	2017-2018: Tilt Column/SEO, Tilt Column Lock 1/SEO. 2019-2020: Колонка наклона / Блок колонн наклона 1 / SEO 1 / SEO 2
27	Разъем канала передачи данных/модуль сиденья водителя
28	2017-2018: Пассивный вход / Пассивный стартер / Аккумулятор HVAC. 2019-2020: Пассивный замок, пассивная противоугонная батарея/ОВиК
29	Средство защиты от кражи контента
30	–
31	–
32	–
33	2017: SEO/автоматический контроль уровня 2018-2020: SEO / автоматический контроль уровня / подогрев левого сиденья
34	Электрическая регулируемая педаль включения парковки (входит в комплект)
35	–
36	Разное / Управление рукояткой
37	Рулевое колесо с подогревом
38	Замок рулевого управления 2 (при наличии)
39	Аккумулятор панели приборов
40	–
41	–
42	Европрицеп (при наличии)
43	Левая дверь
44	Водительское сиденье
45	–
46	Правое сиденье с подогревом, охлаждением или вентиляцией (при наличии)
47	Левое сиденье с подогревом, охлаждением или вентиляцией (при наличии)
48	–
49	–
50	Аксессуар с 2 релейными выходами
51	–
52	Реле вспомогательной мощности сохранилось
53	Реле запуска/пуска
54	–
55	–
56	–

ЧИТАТЬ  GMC Savana (2003-2005) – блок предохранителей и реле

Пассажирский салон, правая сторона

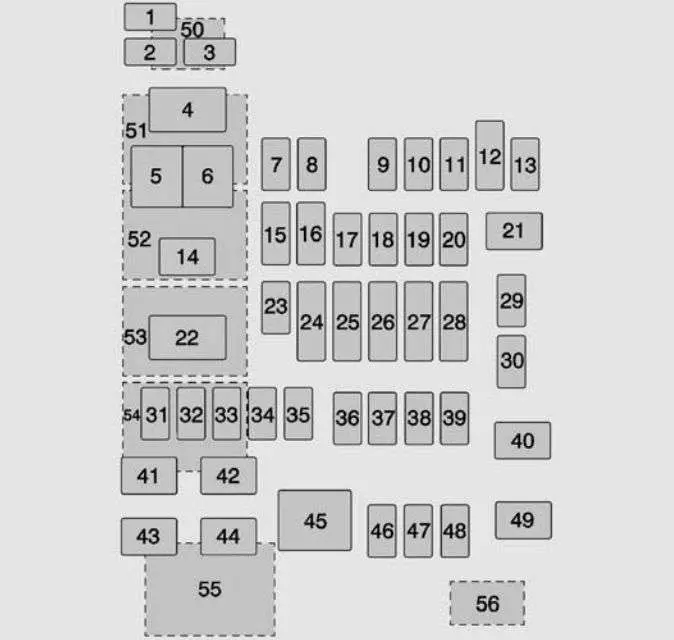

Правая дверца доступа к блоку предохранителей панели приборов расположена на краю приборной панели со стороны пассажира.

Номер	описание
1	–
2	–
3	–
4	Дополнительная розетка питания 4
5	–
6	–
7	–
8	Бардачок
9	–
10	–
11	–
12	Органы управления на рулевом колесе
13	Модуль управления кузовным оборудованием 8
14	–
15	–
16	–
17	–
18	–
19	Модуль управления кузовным оборудованием 4
20	Развлечения на задних сиденьях
21	2017-2019: Люк. 2020: Установщик люка/фар
22	–
23	–
24	–
25	–
26	Информационно-развлекательная система/подушка безопасности
27	– / РЧ-выключатель окна/датчик дождя
28	Обнаружение препятствий/USB
29	Радио
30	–
31	–
32	–
33	–
34	–
35	–
36	Вариант специального оборудования B2
37	Специальный вариант оснащения
38	Модуль управления кузовным оборудованием 2
39	Инвертор постоянного тока в переменный
40	–
41	–
42	–
43	–
44	Электродвигатель стеклоподъемника правой двери
45	Передний вентилятор
46	Модуль управления кузовным оборудованием 6
47	Модуль управления кузовным оборудованием 7
46	Усилитель звука
49	Правое переднее сиденье
50	Дополнительная розетка питания 3
51	–
52	Реле вспомогательной мощности сохранилось
53	–
54	–
55	–
56	–

магистральный

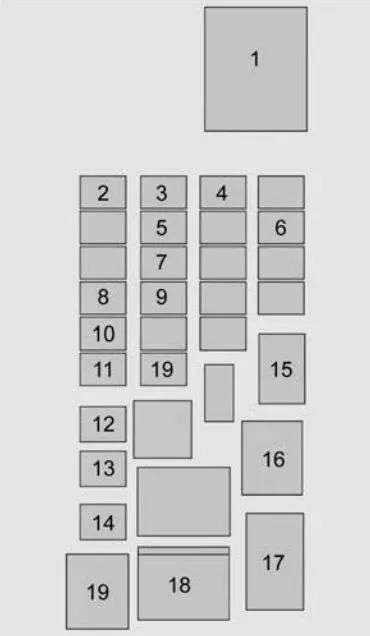

Блок предохранителей в задней части багажника расположен за панелью доступа с левой стороны багажника.

Номер	описание
1	Реле заднего обогревателя
2	Левое сиденье второго ряда с подогревом
3	Подогрев сиденья справа во втором ряду
4	Зеркала с подогревом
5	Крышка багажника
6	Разбивание стекла
7	Поднятое стекло
8	Логика модуля двери багажника
9	Задний стеклоочиститель
10	Задний вентилятор системы отопления, вентиляции и кондиционирования воздуха
11	Сиденья второго ряда
12	2017: второй ряд сидений. 2018-2020: Гидравлический модуль гидроборта
13	2017: Гидравлический модуль гидроборта. 2018-2020: третий ряд сидений
14	Задняя розетка для аксессуаров
15	Задний противотуманный фонарь
16	Реле задней двери
17	Поднять реле стеклоподъемника
18	Реле задних противотуманных фар (при наличии)
19	Задний противотуманный фонарь (при наличии)
20	Реле обогрева зеркал
