GMC Yukon и Yukon XL (2015-2016 гг.) — блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

2015, 2016.

Вано моторе

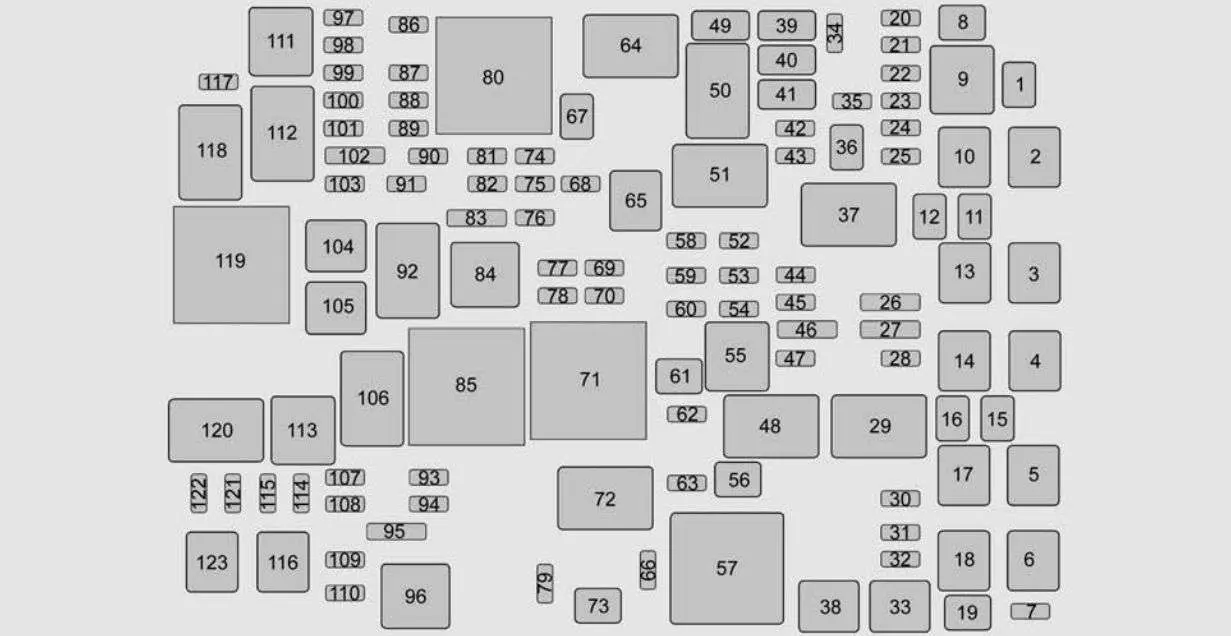

Блок предохранителей в моторном отсеке расположен в моторном отсеке со стороны водителя автомобиля.

Номер	описание
1	Электрические выдвижные пороги
2	Насос антиблокировочной системы тормозов
3	BEC LT1 внутренний
4	пассажир МБС
5	Компрессор выравнивания подвески
6	Электронное управление раздаточной коробкой 4WD
7	Электрический стояночный тормоз
8	BEC LT2 внутренний
9	Задний БЭК 1
10	водитель МБС
11	Сливной соленоид ALC
12	Встроенный модуль управления шасси
13	Подавление в реальном времени
14	Модуль питания топливного насоса
17	водитель МБС
21	Сливной соленоид ALC
23	Встроенный модуль управления шасси
24	Подавление в реальном времени
25	Модуль питания топливного насоса
26	Регулируемый контроль напряжения резервного питания/батареи
28	Слесарь2
29	Эстафета культуриста2
30	стуойя
31	TIM
34	Замена ламп
35	Антиблокировочный клапан тормозной системы
36	Тормоза прицепа
37	Реле Uptitter3
39	Правые стоп-сигналы и указатель поворота прицепа
40	Левые стоп-сигналы и указатель поворота прицепа
41	Стояночные фонари для прицепов
42	Стояночные огни справа
43	Стояночные огни слева
44	Слесарь3
45	Автоматический контроль уровня передачи/шатуна
47	Слесарь4
48	Реле Uptitter 4
49	Фонари заднего хода
51	Реле стояночного света
59	Евро прицеп
60	Управление кондиционером
63	Усилитель 1
67	Аккумулятор прицепа
69	Установщик RC 3 и 4
70	Усиление VBAT 3 и 4
72	Установщик 1 реле
74	Включение модуля управления двигателем
75	Различные запчасти зажигания
76	Включение коробки передач
77	Установщик RC 1 и 2
78	Установщик VBAT 1 и 2
83	Евро радиоуправляемый прицеп
84	Реле запуска/пуска
87	двигатель
88	Инжектор А – нечетный
89	Инжектор B – четный
90	Датчик кислорода Б
91	Controllo dell’acceleratore
92	Реле модуля управления двигателем
93	Корно
94	Противотуманные огни
95	Фары дальнего света
100	Датчик кислорода А.
101	Модуль управления двигателем
102	Модуль управления двигателем/Модуль управления коробкой передач
103	Дополнительный внутренний обогрев
104	закуска
107	Аэродинамический затвор
109	Постановочная полиция
112	Реле стартера
114	Очиститель окон
115	Омыватель заднего стекла
116	Левый вентилятор охлаждения
121	Правая HID-фара
122	Левая HID-фара
123	Правый вентилятор охлаждения

Пассажирский салон, левая сторона

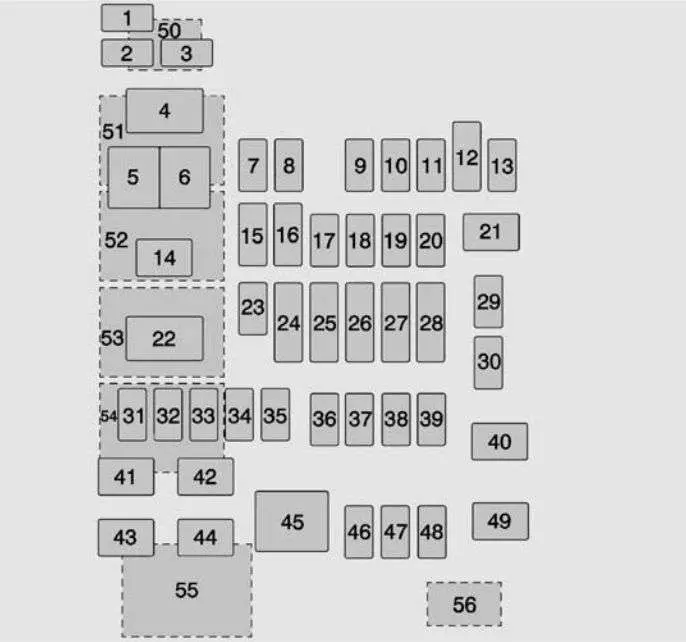

Дверца доступа к блоку предохранителей левой панели приборов расположена на краю приборной панели со стороны водителя.

ЧИТАТЬ  GMC Savana (2018-2022) – блок предохранителей и реле

Номер	описание
1	Не используется
2	Не используется
3	Не используется
4	Дополнительная розетка питания 1
5	Сохраняемая мощность для аксессуаров/аксессуаров
6	АПО/БАТТ
7	Универсальный механизм открывания гаражных ворот/внутреннее зеркало заднего вида
8	Позиционирование SEO-аксессуаров
9	Не используется
10	Модуль управления кузовным оборудованием 3
11	Модуль управления кузовным оборудованием 5
12	Подсветка рулевого колеса
13	Не используется
14	Не используется
15	Не используется
16	Датчик зажигания с дискретной логикой
17	VPM
18	Зеркальный оконный модуль
19	Модуль управления кузовным оборудованием 1
20	Передний стол (при наличии)
21	Не используется
22	Не используется
23	Не используется
24	Отопитель, вентиляция и кондиционирование воздуха Зажигание/отопитель, дополнительная вентиляция и кондиционирование воздуха
25	Модуль обнаружения зажигания/диагностики зажигания в кластере
26	Столбец наклона/SEO, Блокировка столбца наклона 1/SEO
27	Разъем канала передачи данных/модуль сиденья водителя
28	Пассивный вход / Пассивный запуск / Аккумулятор отопления, вентиляции и кондиционирования воздуха
29	Кража контента
30	Не используется
31	Не используется
32	Не используется
33	SEO/автоматический контроль уровня
34	Педаль парковки с электрической регулировкой (при наличии)
35	Не используется
36	Различные радиоуправления
37	Рулевое колесо с подогревом
38	Замок рулевого управления 2 (при наличии)
39	Аккумулятор панели приборов
40	Не используется
41	Не используется
42	Европрицеп (при наличии)
43	Левая дверь
44	Водительское сиденье
45	Не используется
46	Подогрев/охлаждение правого сиденья
47	Подогрев/охлаждение левого сиденья
48	Не используется
49	Не используется
50	Дополнительная розетка питания 2
51	Не используется
52	Вспомогательное силовое реле/вспомогательное реле обслуживается
53	Реле запуска/пуска
54	Не используется
55	Не используется
56	Не используется

Пассажирский салон, правая сторона

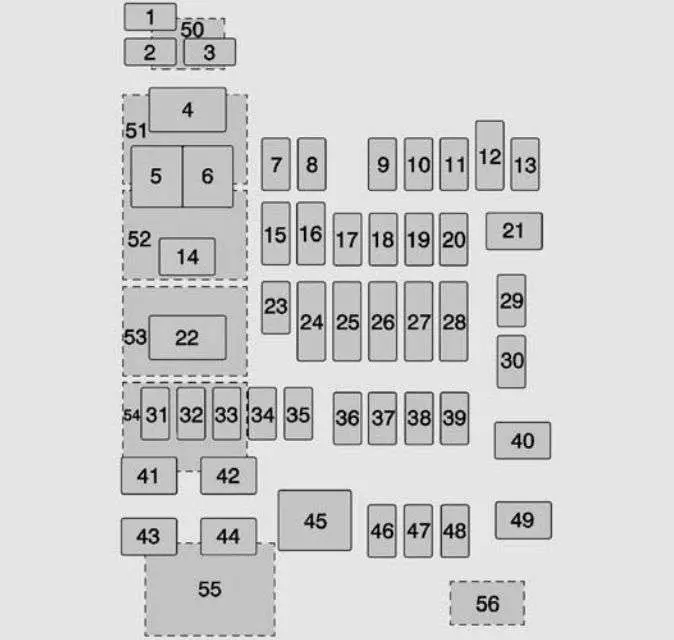

Правая дверца доступа к блоку предохранителей панели приборов расположена на краю приборной панели со стороны пассажира.

ЧИТАЙТЕ  GMC Yukon и Yukon XL (2021-2022 гг.) – блок предохранителей и реле

Номер	описание
1	Не используется
2	Не используется
3	Не используется
4	Дополнительная розетка питания 4
5	Не используется
6	Не используется
7	Не используется
8	Коробка перчаток
9	Не используется
10	Не используется
11	Не используется
12	Органы управления на рулевом колесе
13	Модуль управления кузовным оборудованием 8
14	Не используется
15	Не используется
16	Не используется
17	Не используется
18	Не используется
19	Модуль управления кузовным оборудованием 4
20	Развлечения на задних сиденьях
21	Люк
22	Не используется
23	Не используется
24	Не используется
25	Не используется
26	Информация / подушки безопасности
27	Рикамбио / РФ WDW RN SW
28	Обнаружение препятствий/USB
29	Радио
30	Не используется
31	Не используется
32	Не используется
33	Не используется
34	Не используется
35	SEO B2
36	SEO
37	Модуль управления кузовным оборудованием 2
38	Инвертор кондиционера
39	Не используется
40	Не используется
41	Не используется
42	Не используется
43	Не используется
44	Электродвигатель стеклоподъемника правой двери
45	Передний вентилятор
46	Модуль управления кузовным оборудованием 6
47	Модуль управления кузовным оборудованием 7
48	Усилитель звука
49	Правое переднее сиденье
50	Дополнительная розетка питания 3
51	Не используется
52	Вспомогательное силовое реле/вспомогательное реле обслуживается
53	Не используется
54	Не используется
55	Не используется
56	Не используется

магистральный

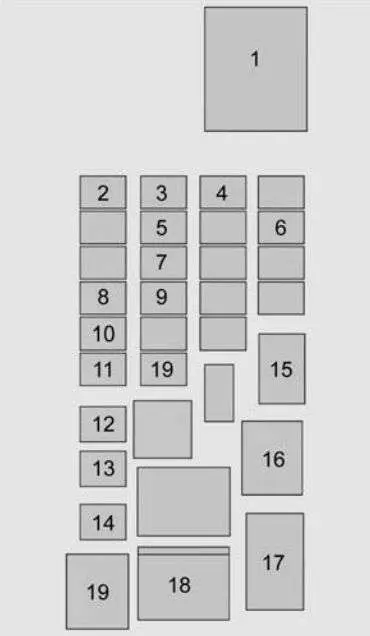

Блок предохранителей в задней части багажника расположен за панелью доступа с левой стороны багажника.

Номер	описание
Мини-реле ISO
1	Задний противотуманный фонарь
Микропредохранители
2	Сиденье второго ряда с подогревом, левая сторона
3	Подогрев сиденья справа во втором ряду
4	Зеркала с подогревом
5	Крышка багажника
6	Разбивание стекла
7	Поднятое стекло
8	Логика модуля двери багажника
9	Задний стеклоочиститель
10	Задний вентилятор отопления, вентиляции и кондиционирования воздуха
11	Сиденья второго ряда
19	Задний противотуманный фонарь (при наличии)
Предохранители типа М
12	Модуль задней двери
13	Сиденье третьего ряда
14	Задняя розетка для аксессуаров
15	Задний противотуманный фонарь
Ультрамикро реле
16	Задний люк
Микрореле
17	Задний люк
18	Задний противотуманный фонарь (при наличии)
19	Зеркала с подогревом
