GMC Terrain (2018-2022) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2018, 2019, 2020, 2021, 2022.
Вано моторе
Блок предохранителей в моторном отсеке расположен со стороны водителя в моторном отсеке.
| Номер | описание |
|---|---|
| F01 | Антипасто 1 |
| F02 | Антипасто 2 |
| F03 | Лямбда-зонд 1 |
| F04 | Модуль управления двигателем |
| F05 | 2018-2020: Датчик FlexFuel 2021: Датчик FlexFuel/Аэродинамика Shutter 2022: аэрозатвор/водяной насос |
| F06 | Модуль управления коробкой передач |
| F07 | – |
| F08 | 2018-2021: Модуль управления двигателем |
| F09 | Муфта кондиционера |
| F10 | Электромагнитный клапан вентиляции контейнера |
| F11 | Система подачи топлива |
| F12 | Подогрев передних сидений |
| F13 | Кипящий насос |
| F14 | – |
| F15 | Лямбда-зонд 2 |
| F 16 | 2018: Топливные форсунки-нечетные 2019-2022: Катушки зажигания |
| F17 | 2018: Топливные форсунки – четные. 2019-2022: Модуль управления двигателем |
| F18 | 2018-2020: Модуль селективного каталитического восстановления (только дизель) 2022: Модуль управления двигателем |
| F19 | Датчик сажи NOx (только дизельный двигатель) |
| F20 | Преобразователь постоянного тока 2 |
| F21 | Изменить управление |
| F22 | Антиблокировочный насос |
| F23 | 2018: Омыватель передний. 2019-2022: Насос омывателя переднего/заднего стекла |
| F24 | – |
| F25 | – / Дизельный обогреватель (только дизель) |
| F26 | – |
| F27 | Антиблокировочные клапаны |
| F28 | трейлер ЛД |
| F29 | Обогреватель заднего стекла |
| F30 | Обогрев зеркал |
| F31 | – |
| F32 | Переменные функции |
| F33 | – |
| F34 | Корно |
| F35 | 2018: Вакуумный насос. |
| F36 | 2018-2021: Фара дальнего света справа 2022: Правая фара/дневные ходовые огни |
| F37 | 2018-2021: Левая фара дальнего света |
| F38 | Автоматический корректор фар |
| F39 | 2018-2021: Противотуманные фары |
| F40 | – |
| F41 | Модуль управления диапазоном коробки передач |
| F42 | Моторизованная фара |
| F43 | 2018: Топливный насос. 2019-2022: Не используется |
| F44 | Внутреннее зеркало заднего вида |
| F45 | 2018: Соленоид вентиляции картера. 2019-2022: Вентилируемое пассажирское сиденье |
| F46 | Вентилируемое водительское сиденье |
| F47 | Замок рулевой колонки в сборе |
| F48 | Задний стеклоочиститель |
| F49 | – |
| F50 | Рулевое колесо с подогревом |
| F51 | 2018: Правая передняя фара. 2019-2021: Правый дневной ходовой огонь |
| F52 | Модуль управления двигателем/трансмиссией |
| F53 | – |
| F54 | 2018: Передний дворник. |
| F55 | Скорость/управление передним стеклоочистителем |
| F56 | – |
| F57 | 2018: Левая фара. 2019-2021: Свет левый дневной ход 2022: Фары / Левые дневные ходовые огни |
| Реле | |
| K01 | Соленоид стартера |
| K02 | Управление кондиционером |
| K03 | 2019-2022: Модуль управления двигателем |
| K04 | Управление стеклоочистителем |
| K05 | Соленоид/шестерня стартера |
| K06 | – / Подогреватель топлива (только дизель) |
| K07 | – |
| K08 | – |
| K09 | Скорость стеклоочистителя |
| K10 | – |
| K11 | – |
| K12 | 2018-2021: Дальний свет 2022: Правые фары/дневные ходовые огни |
| K13 | 2018-2021: Фары/дневные ходовые огни 2022: Фары/дневные ходовые огни, левые |
| K14 | Шестерня / Кривошип |
| K15 | Обогреватель заднего стекла |
| * К16 | Корно |
| * К17 | Селективное каталитическое восстановление (только дизель) |
| * К18 | Противотуманные огни |
| * К19 | Охлаждающий насос |
| * К20 | – |
| * К21 | Задняя шайба |
| * К22 | Передняя шайба |
| * К23 | Управление стеклоочистителем |
| * Реле на печатной плате ремонту не подлежат. |

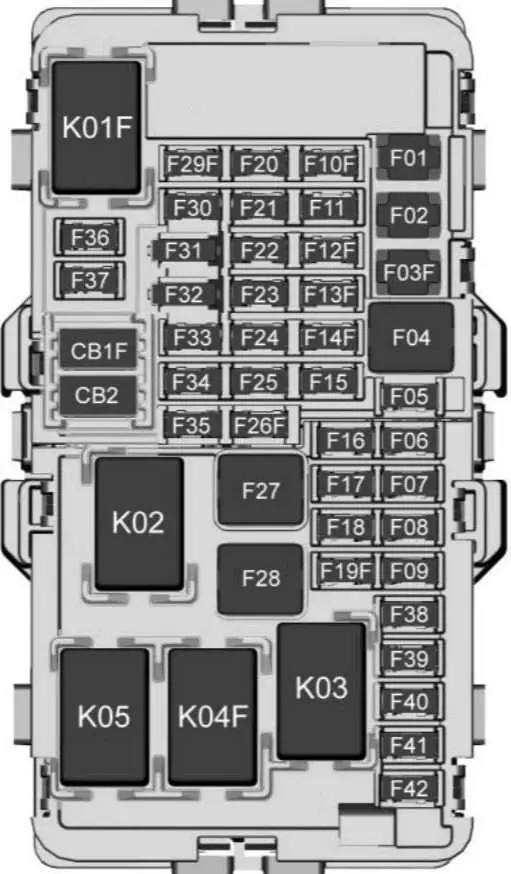

Пассажирский салон
ЧИТАЙТЕ GMC Yukon и Yukon XL (2015-2016 гг.) – блок предохранителей и реле
| Номер | описание |
|---|---|
| F01 | Инвертор CC CA |
| F02 | Передние окна |
| F03 | Тормоз прицепа |
| F04 | Вентилятор для отопления, вентиляции и кондиционирования воздуха |
| F05 | 2018-2020: Модуль управления кузовным оборудованием 2 |
| F06 | Модуль центрального шлюза (CGM) |
| F07 | – |
| F08 | Модуль управления кузовным оборудованием 3 |
| F09 | Усилитель звука |
| F10 | – |
| F11 | – |
| F12 | – |
| F13 | – |
| F14 | Электронное переключение передач |
| F15 | Модуль управления коробкой передач |
| F 16 | Подогрев передних сидений |
| F17 | Левый разъем канала передачи данных |
| F18 | Модуль управления кузовным оборудованием 7 |
| F19 | Внешнее зеркало |
| F20 | 2018-2020: Модуль управления кузовным оборудованием 1 |
| F21 | Модуль управления кузовным оборудованием 4 |
| F22 | 2018-2020: Модуль управления кузовным оборудованием 6 |
| F23 | 2018-2020: Электроблокировка руля |
| F24 | Датчик и диагностический модуль |
| F25 | Датчик присутствия |
| F26 | – |
| F27 | Электрические сиденья |
| F28 | Задние окна |
| F29 | – |
| F30 | Переключатель подогрева передних сидений |
| F31 | Органы управления на рулевом колесе |
| F32 | Модуль управления кузовным оборудованием 8 |
| F33 | Отопление, вентиляция, кондиционирование |
| F34 | Пассивный вход, пассивный старт |
| F35 | Закрытие задней двери |
| F36 | 2018: Зарядное устройство для коробки передач. 2019-2022: Модуль беспроводного зарядного устройства/USB-аксессуар |
| F37 | легче |
| F38 | Су Стар |
| F39 | USB-комбинация приборов |
| F40 | Модуль камеры/модуль лифта |
| F41 | 2018-2020: Модуль помощи при парковке 2021-2022: Модуль помощи при парковке парковка / Центральный дисплей / Дисплей отопления, вентиляции и кондиционирования / Универсальное устройство открывания гаражных ворот / Карта управления |
| F42 | Радио |
| Реле | |
| K01 | 2018–2019: Засов |
| K02 | Сохраненная мощность аксессуаров |
| K03 | Гидравлический гидроборт |
| K04 | – |
| K05 | 2018-2020: Логистика |
| Переключатели | |
| CB1 | 2018: Передняя вспомогательная розетка. |
| CB2 | 2018-2020: Консоль дополнительных розеток |

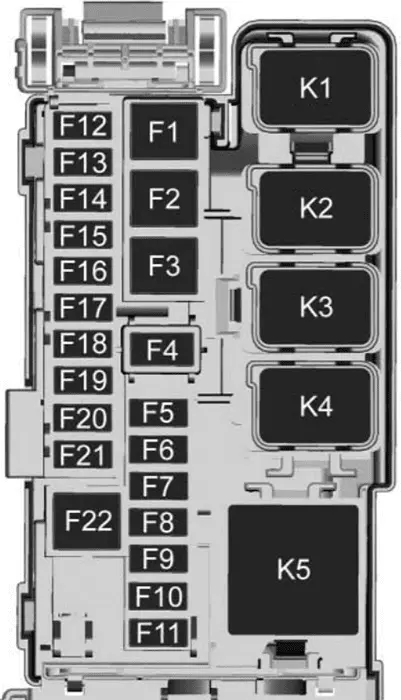

магистральный
Блок предохранителей в заднем отсеке расположен за обшивкой сбоку в заднем отсеке. Снимите крышку, чтобы получить доступ к блоку предохранителей.
ПРОЧИТАЙТЕ GMC Terrain (2010) – блок предохранителей и реле
| Номер | описание |
|---|---|
| F1 | 2018-2019: Газовая плита. 2020: Подогреватель выхлопных газов / Силовой модуль селективного каталитического восстановления (только дизель) 2022: Сиденье с электрической регулировкой |
| F2 | Крышка багажника |
| F3 | Дополнительная мощность прицепа |
| F4 | 2018: Электрические сиденья. 2019-2021: Электро пассажирское сиденье |
| F5 | Модуль слота памяти |
| F6 | Люк |
| F7 | Боковая сигнализация слепых зон |
| F8 | Фонари заднего хода прицепа |
| F9 | Обогрев заднего сиденья 1 |
| F10 | Ассистент парковки |
| F11 | Обогрев заднего сиденья 2 |
| F12 | – |
| F13 | Стояночный свет для прицепа |
| F14 | Правый поворотник прицепа |
| F15 | 2018-2021: Левый габаритный фонарь |
| F 16 | 2018-2021: Правый подфарник |
| F17 | 2020-2022: Модуль обработки видео. |
| F18 | Левый поворотник прицепа |
| F19 | Полный привод |
| F20 | Поясничная опора |
| F21 | Задняя вспомогательная розетка |
| F22 | Задний силовой агрегат |
| Реле | |
| K1 | Правый стоп-сигнал/сигнал поворота прицепа |
| K2 | Фонари заднего хода прицепа |
| K3 | Левый стоп-сигнал прицепа/сигнал поворота |
| K4 | Парковые светильники |
| K5 | 2018–2019: Селективное каталитическое восстановление (SCR) (только дизель). 2020: Подогреватель выхлопных газов/силовой модуль селективного каталитического восстановления (только дизельный двигатель) |
