GMC Terrain (2013-2016) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

2013, 2014, 2015, 2016.

Панель инструментов

Минипредохранители	описание
1	Затемнение руля
2	резерв
3	резерв
4	Модуль управления кузовным оборудованием 1
5	Познавательное развлечение
6	Модуль управления кузовным оборудованием 7
7	Модуль контроля шума
8	Модуль управления кузовным оборудованием 4
9	Радио
10	резерв
11	Ультразвуковой модуль помощи при парковке сзади.
12	Батарея отопления, вентиляции и кондиционирования
13	Вспомогательный силовой фронт
14	Включение отопления, вентиляции и кондиционирования
15	Экран
16	Модуль управления кузовным оборудованием 5
17	Вспомогательный источник питания сзади
18	Включение панели приборов
19	Универсальный механизм открывания гаражных ворот.
20	Модуль управления кузовным оборудованием 6
21	резерв
22	Включение модуля обнаружения и диагностики
23	Передняя камера
24	резерв
25	Индикатор положения передачи
26	резерв
27	резерв
28	резерв
30	Модуль управления кузовным оборудованием 3
31	Усилитель звука
32	Дискретный логический переключатель зажигания
33	Модуль интеграции коммуникаций
34	Модуль управления кузовным оборудованием 2
35	Батарея датчика и диагностического модуля
36	Соединение по каналу передачи данных
37	Аккумулятор панели приборов
38	Система обнаружения пассажиров
39	резерв
Предохранители типа J
29	Двигатель переднего вентилятора
40	Модуль управления кузовным оборудованием 8
Реле
41	Логистическое реле (если имеется)
42	Сохранено вспомогательное силовое реле

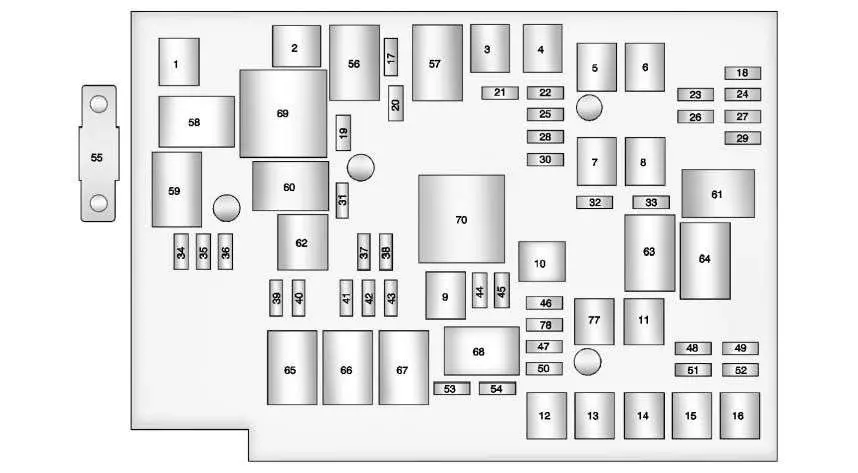

Вано моторе

Номер	описание
Предохранители типа J
1	Холодный вентилятор 1
2	Холодный вентилятор 2
3	Усилитель тормоза
4	Электрические стеклоподъемники – правые
5	Модуль слота памяти
6	Электросиденье – левое
7	Блок предохранителей панели приборов 1
8	Задний противотуманный фонарь
9	закуска
10	Двигатель воздушного насоса
11	Предохранители панели приборов 2
12	Люк
13	Насос антиблокировочной системы тормозов
14	Блок предохранителей панели приборов 3
15	Электрические стеклоподъемники – левые
16	Модуль антиблокировочной системы тормозов
77	Электросиденье – правое
Минипредохранители
17	Аккумулятор модуля управления коробкой передач
18	Стояночный свет для прицепа
19	Соленоид воздушного насоса
20	Аккумуляторная батарея модуля управления двигателем
21	Воздухозаборник контейнера
22	Левая сторона прицепа (при наличии)
23	Модуль крышки багажника
24	Сила поддержки поясничного отдела
25	Правая сторона прицепа (при наличии)
26	Задняя розетка для аксессуаров
27	Зеркальный модуль памяти
28	Регулируемый датчик батареи для контроля напряжения
29	Передний стеклоочиститель
30	Задний стеклоочиститель
31	Компрессор кондиционера
32	Закрытие багажника
33	Зеркала с подогревом
34	Корно
35	Правая фара дальнего света
36	Левая фара дальнего света
37	Однородная катушка зажигания
38	Катушка зажигания странная
39	Очиститель окон
40	Передние противотуманные фары
41	Датчик кислорода после катализатора
42	Модуль управления двигателем
43	Датчик кислорода с предкатализатором
44	Модуль управления коробкой передач
45	зеркало
46	Включение модуля управления топливной системой
47	резерв
48	Задний привод
49	Логика модуля крышки багажника
50	Держатель предохранителя панели приборов, зажигание
51	Подогрев сиденья – переднее
52	Модуль управления шасси
53	Модуль управления двигателем
54	Телекамера для ретромарсиа
78	Поясничная поддержка на пассажирском сиденье
Миди предохранитель
55	Электроусилитель руля
Микрореле
56	Соленоид воздушного насоса
57	Задний противотуманный фонарь
58	Низкий уровень охлаждающего вентилятора
59	Ослепительная фара
60	Управление вентилятором охлаждения
61	Переключение управления стеклоочистителем/OIT
62	Компрессор кондиционера
63	Задний противотуманный фонарь
64	Скорость стеклоочистителя
65	Противотуманные огни
66	Контроль двигателя
67	закуска
68	Шестерня / Кривошип
Мини-реле
69	Вентилятор высокого охлаждения
70	Двигатель воздушного насоса
