GMC Savana (2018-2022) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2018, 2019, 2020, 2021, 2022.

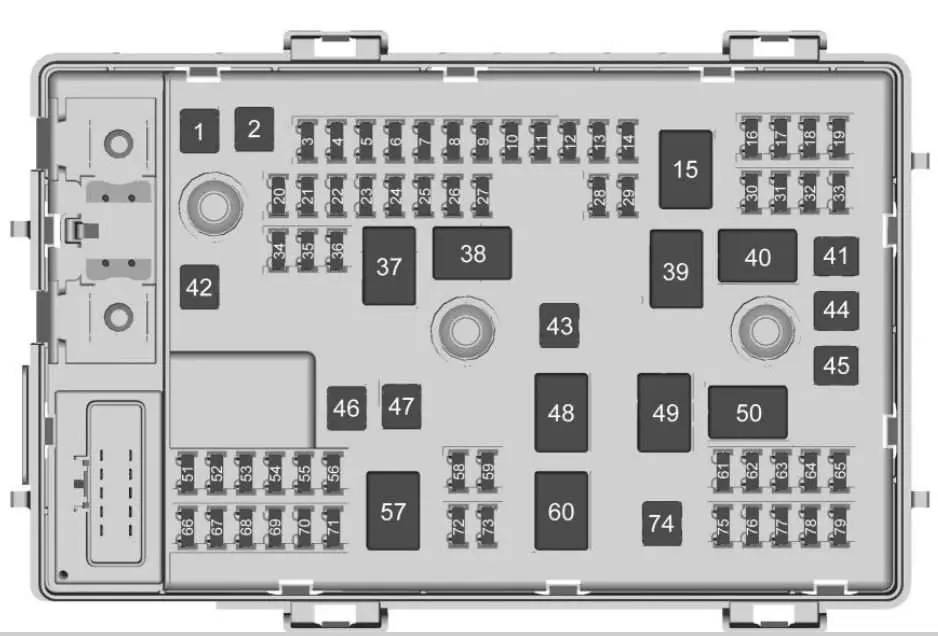

Вано моторе
Блок предохранителей расположен в моторном отсеке со стороны водителя автомобиля.
| Номер | описание |
|---|---|
| 1 | двигатель с АБС |
| 2 | модуль АБС |
| 3 | Правый стоп-сигнал прицепа/поворотник |
| 4 | – |
| 5 | – |
| 6 | Модуль управления топливной системой/системой зажигания |
| 7 | Модуль управления кузовным оборудованием 5 |
| 8 | Модуль управления кузовным оборудованием 7 |
| 9 | Модуль управления кузовным оборудованием 4 |
| 10 | Приборы |
| 11 | Электропроводка прицепа |
| 12 | – |
| 13 | Внутренний модуль задней камеры |
| 14 | Очиститель окон |
| 16 | Корно |
| 17 | trasferimento |
| 18 | Кондиционер |
| 19 | Аккумуляторная батарея модуля управления двигателем |
| 20 | Секционный / Левый стоп-сигнал / Указатель поворота |
| 21 | Левый стоп-сигнал/указатель поворота прицепа |
| 22 | Поперечное сечение/правый стоп-сигнал/указатель поворота |
| 23 | 2021-2022: Датчик NOX (только дизель) |
| 24 | Помпа ди бензина |
| 25 | Вспомогательная розетка |
| 26 | Модуль управления кузовным оборудованием 3 |
| 27 | Специальный вариант оснащения |
| 28 | Воздушная подушка |
| 29 | Датчик рулевого колеса |
| 30 | Модуль управления двигателем, зажигание |
| 31 | Модуль управления коробкой передач/зажиганием |
| 32 | Батарея модуля управления коробкой передач 1 / Питание от батареи модуля управления двигателем (6-цилиндровый бензин) |
| 33 | Задний модуль помощи при парковке |
| 34 | 2021-2022: Датчик NOX (только дизель) |
| 35 | 2021-2022: Модуль управления подогревателем топлива (только дизельный двигатель) |
| 36 | Аккумуляторная батарея модуля управления системой питания |
| 41 | Модуль управления переключением двух передач с батарейным питанием |
| 42 | Электропроводка прицепа |
| 43 | 2021-2022: Электролитическая муфта вентилятора (только дизельный двигатель) |
| 44 | Соленоид стартера |
| 45 | Модуль управления двигателем/трансмиссией |
| 46 | Инвертор CA CC |
| 47 | Вентилятор охлаждения – низкий |
| 51 | Левая фара дальнего света |
| 52 | Правая фара дальнего света |
| 53 | Ближний свет левый |
| 54 | Правая фара ближнего света |
| 55 | Дворники |
| 56 | Электромагнитный клапан продувки контейнера |
| 58 | Модуль управления кузовным оборудованием 2 |
| 59 | Модуль управления кузовным оборудованием 1 |
| 61 | Соленоид моторного масла/нагреватель сапуна картера (только дизельное топливо) |
| 62 | Датчик O2 2 |
| 63 | – |
| 64 | Массовый расход воздуха/вентиляция контейнера |
| 65 | Зажигание / Форсунки – Нечетное |
| 66 | Дневные ходовые огни 2 |
| 67 | Дневные ходовые огни 1 |
| 68 | Вспомогательные стоп-сигналы |
| 69 | Внешний источник питания прицепа |
| 70 | Более оборудованные стоп-сигналы |
| 71 | Подогреватель топлива/гибкий датчик топлива |
| 72 | Модуль управления кузовным оборудованием 6 |
| 73 | Разъем прикуривателя/разъем для передачи данных |
| 74 | Передний вентилятор |
| 75 | 2018: Топливные форсунки V6 2019-2022: Модуль управления двигателем |
| 76 | 2021–2022: Датчики сажи (только дизель) |
| 77 | Датчик O2 1 |
| 78 | Модуль управления двигателем/трансмиссией |
| 79 | Зажигание/форсунки – четное |
| Реле | |
| 15 | Шестерня / Кривошип |
| 37 | 2021-2022: Датчик NOX (только дизель) |
| 38 | Помпа ди бензина |
| 39 | Крэнк |
| 40 | Компрессор кондиционера |
| 48 | 2021-2022: Электролитическая муфта вентилятора (только дизельный двигатель) |
| 49 | Система наведения |
| 50 | – |
| 57 | Вентилятор охлаждения – низкий |
| 60 | Управление вентилятором охлаждения |
ПРОЧИТАЙТЕ GMC Terrain (2018-2022) – блок предохранителей и реле
Дополнительный блок предохранителей
| Номер | описание |
|---|---|
| MR-1 | Слесарь 1 |
| MR-2 | Слесарь 2 |
| MR-3 | Контроль мощности культуриста |
| Синьор Рел 1 | Слесарь 1 |
| Синьор Рел 2 | Слесарь 2 |

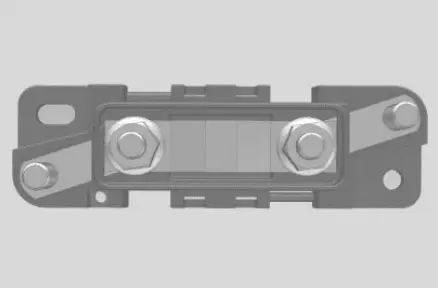

Мега держатель предохранителя

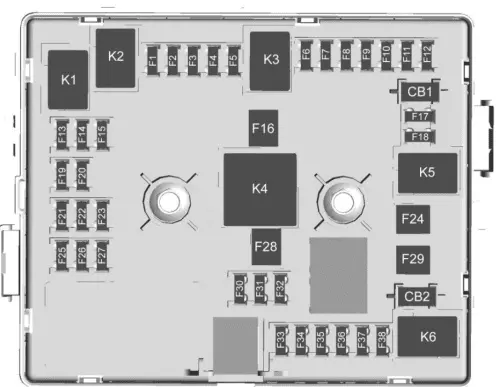

Пассажирский салон
Блок предохранителей напольной консоли расположен под сиденьем водителя.
| Номер | описание |
|---|---|
| F1 | – |
| F2 | Датчик рулевого колеса |
| F3 | Дополнительные стояночные огни |
| F4 | Передние габаритные огни |
| F5 | Стояночные фонари для прицепов |
| F6 | Монтажник / габаритные огни |
| F7 | Задний правый габаритный фонарь |
| F8 | Левый задний габаритный фонарь |
| F9 | 2018: Переключатель наружного зеркала заднего вида / Улучшение управления запиранием и разблокировкой дверей 2019-2021: переключатель наружного зеркала, модуль управления запиранием и разблокировкой дверей, модуль передней камеры 2022: Переключатель наружного зеркала/модуль передней камеры |
| F10 | Подушка безопасности / Автоматическое обнаружение пассажиров |
| F11 | Су Стар |
| F12 | 2018-2020: Батт ЕСМ |
| F13 | HVAC 2 |
| F14 | HVAC 1 |
| F15 | 2020-2022: Отраженный светодиодный дисплей |
| F 16 | Слесарь 1 |
| F17 | Наружные зеркала с подогревом |
| F18 | Обогреватель заднего стекла |
| F19 | Компас |
| F20 | Радио / Звонок / Спутниковое радио SiriusXM |
| F21 | Привод с дистанционным управлением/контролем давления в шинах |
| F22 | Выключатель зажигания/Датчик зажигания с дискретной логикой/Ключ доступа 3 |
| F23 | Приборы |
| F24 | – |
| F25 | контроль вентиляции и кондиционирования |
| F26 | Дополнительные фонари заднего хода/прицепа |
| F27 | Фонари заднего хода |
| F28 | Upfitter 2 / лампы для чтения |
| F29 | Задний вентилятор |
| F30 | Бодибилдер / плафоны освещения |
| F31 | Замок входной двери |
| F32 | Замок задней двери |
| F33 | Разблокировка загрузочной двери |
| F34 | Отпирание пассажирской двери |
| F35 | Отпирание задней пассажирской двери |
| F36 | Замок водительской двери |
| F37 | – |
| F38 | – |
| CB1 | Электросиденья (переключатель) |
| CB2 | Электрические стеклоподъемники (автоматический переключатель) |
| Реле | |
| K1 | Запустить его |
| K2 | – |
| K3 | Люси ди Паркеджио |
| K4 | Слесарь 2 |
| K5 | Задний противотуманный фонарь |
| K6 | Сохраненная мощность аксессуаров |
