GMC Savana (2008-2010) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2008, 2009, 2010.
Вано моторе
| Номер | описание |
|---|---|
| 1 | Левая фара дальнего света |
| 2 | Помпа ди бензина |
| 3 | пустой |
| 4 | Подогреватель топлива (дизель) |
| 5 | Правая фара дальнего света |
| 6 | пустой |
| 7 | Ближний свет левый |
| 8 | Правый стоп-сигнал, указатель поворота прицепа |
| 9 | Правая фара ближнего света |
| 10 | Дневные ходовые огни 2 (ДХО) |
| 11 | Включение модуля управления топливной системой (газ). |
| 12 | Дневные ходовые огни 1 (ДХО) |
| 13 | Вспомогательный стоп-сигнал |
| 14 | Модуль подогрева топлива (дизель) |
| 15 | Аккумулятор модуля управления топливной системой (газ) |
| 16 | Левый стоп-сигнал, указатель поворота прицепа |
| 17 | Соленоид продувки канистры (газ) |
| 18 | пустой |
| 19 | пустой |
| 20 | Модуль управления кузовным оборудованием 1 |
| 21 | Вариант специального оборудования (SEO) |
| 22 | Модуль управления кузовным оборудованием 4 |
| 23 | Модуль управления кузовным оборудованием 6 |
| 24 | пустой |
| 25 | Модуль управления кузовным оборудованием 7 |
| 26 | Модуль управления кузовным оборудованием 3 |
| 27 | Модуль управления кузовным оборудованием 5 |
| 28 | пустой |
| 29 | пустой |
| 30 | Кластер приборной панели |
| 31 | пустой |
| 32 | Тормозной переключатель |
| 33 | Вспомогательная розетка |
| 34 | Воздушная подушка |
| 35 | Электропроводка прицепа |
| 36 | Датчик рулевого колеса (газ) |
| 37 | Модуль управления кузовным оборудованием 2 |
| 38 | Прикуриватель, отвечающий за канал передачи данных |
| 39 | Дворники |
| 40 | пустой |
| 41 | Дворники |
| 42 | пустой |
| 43 | Корно |
| 44 | Аккумулятор модуля управления коробкой передач |
| 45 | пустой |
| 46 | Датчик кислорода 1 (газ) |
| 47 | Включение модуля управления коробкой передач |
| 48 | Включение модуля управления двигателем |
| 49 | Датчик массового расхода воздуха, вентиляция адсорбера |
| 50 | Модуль управления двигателем, трансмиссия |
| 51 | trasferimento |
| 52 | Также форсунки зажигания (газовые). |
| 53 | Модуль свечей накаливания (дизель) |
| 54 | Аккумуляторная батарея модуля управления двигателем |
| 55 | Нечетные форсунки зажигания (газовые) |
| 56 | Датчик кислорода 2 (газ) |
| 57 | Компрессор кондиционера |
| 58 | Муфта вентилятора (Дизель) |
| 59 | Топливные форсунки V6 (газ) |
| 60 | Модуль антиблокировочной системы тормозов (J-Case) |
| 61 | Антиблокировочная система двигателя (J-Case) |
| 62 | Ремни прицепа (корпус J) |
| 63 | пустой |
| 64 | Соленоид стартера (корпус J) |
| 65 | Модуль управления двигателем (ECM), трансмиссия (дизель) (корпус J) |
| 66 | Передний вентилятор (корпус J) |
| 67 | пустой |
| 77 | Корпус BEC (Mega Fuse) |
| Реле | |
| 68 | пустой |
| 69 | Ход, кривошип (высокий микроток) |
| 70 | Высокий стеклоочиститель (микробольшой ток) |
| 71 | Стеклоочиститель (сильноточный микро) |
| 72 | Топливный насос (микро) |
| 73 | Кривошип (сильный ток, микро) |
| 74 | Компрессор кондиционера (Микро) |
| 75 | Муфта вентилятора (дизель) (надежная) |
| 76 | Система привода (высокий микроток) |

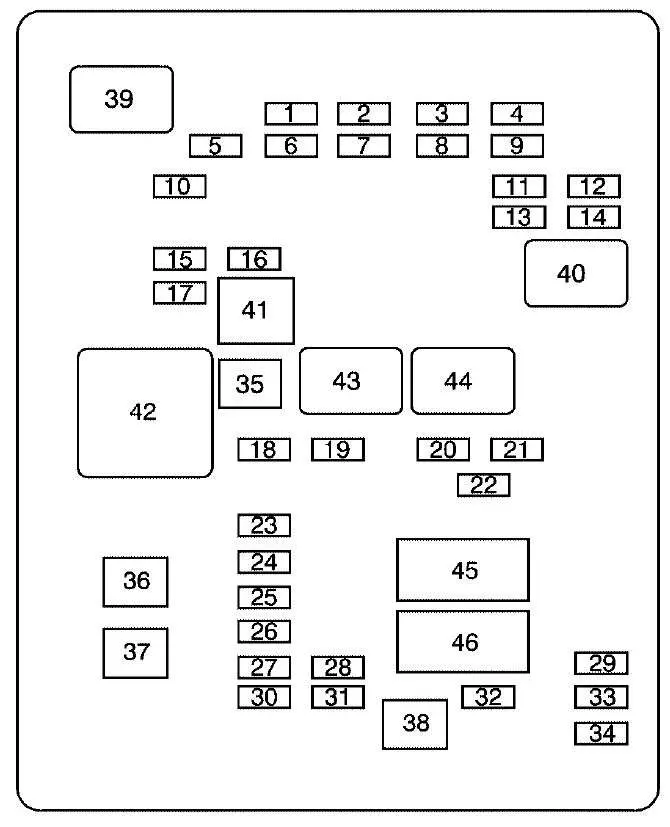

Пассажирский салон
| Номер | описание |
|---|---|
| 1 | Кондиционер 2 (ОВиК) |
| 2 | Компас |
| 3 | Замок зажигания, модуль противоугонной системы (ПК3) |
| 4 | Upfitter Лампы в дверных порогах |
| 5 | Кондиционер 1 (ОВиК) |
| 6 | пустой |
| 7 | Кластер приборной панели |
| 8 | Аудиосистема, дверной звонок |
| 9 | Вспомогательный стояночный фонарь |
| 10 | Дополнительные фонари заднего хода для прицепов |
| 11 | Дистанционный активатор функции контроля давления в шинах (TPM) |
| 12 | Управление кондиционером (HVAC) |
| 13 | Стояночные фонари прицепа |
| 14 | Передние габаритные огни |
| 15 | Задние фонари, запасные фонари |
| 16 | пустой |
| 17 | Датчик рулевого колеса |
| 18 | Маленький переключатель наружных зеркал |
| 19 | пустой |
| 20 | пустой |
| 21 | Задний противотуманный фонарь |
| 22 | Внешний реверсивный нагреватель |
| 23 | пустой |
| 24 | пустой |
| 25 | Разблокировка загрузочной двери |
| 26 | Замок задней двери |
| 27 | Замок входной двери |
| 28 | Отпирание задней пассажирской двери |
| 29 | Монтажник парковых фонарей |
| 30 | Отпирание двери переднего пассажира |
| 31 | Разблокировать дверь водителя |
| 32 | Система подушек безопасности, автоматическая система обнаружения пассажиров (AOS) |
| 33 | Задний правый габаритный фонарь |
| 34 | Задний левый габаритный фонарь |
| 35 | Вспомогательное оборудование 2 (корпус J) |
| 36 | Вспомогательный установщик 1 (корпус J) |
| 37 | Задний вентилятор (корпус J) |
| 38 | Пустой (случай J) |
| Реле | |
| 39 | Работа (сильный ток, микро) |
| 40 | Стояночные фонари (сильноточные микро) |
| 41 | Пустой (Микро) |
| 42 | Upfitter 2 вспомогательный (сильноточное реле ISO) |
| 43 | Остаточная мощность аксессуаров (RAP) (высокий микроток) |
| 44 | Задний туманоуловитель (высокий микроток) |
| переключатель | |
| 45 | Электрические окна |
| 46 | Электрические сиденья |
