Ford Windstar (1994-1998) — блок предохранителей и реле
Применяется к новым автомобилям в годах:
1994, 1995, 1996, 1997, 1998.
Блок предохранителей в салоне
Панель предохранителей расположена под приборной панелью.
- Чтобы снять крышку панели предохранителей, потяните вниз ручку крышки панели предохранителей.
- На панели предохранителей найдите номер предохранителя, который хотите проверить.
- Используйте съемник предохранителей, чтобы извлечь предохранитель.
- Проверьте предохранитель, не перегорел ли он. Посмотрите на прозрачную сторону предохранителя, чтобы увидеть, не отделился ли металлический провод внутри. В этом случае предохранитель перегорел и его необходимо заменить предохранителем с соответствующей силой тока.
- Замените крышку панели предохранителей.
Даже после замены предохранителя он будет продолжать гореть, пока не будет найдена причина перегрузки. Если предохранитель все еще перегорает, проверьте проводку.
| Номер | Ампер [A] | описание |
| 1 | 10 | Зеркало с электроприводом/сигнальная лампа/разъем диагностики питания |
| 2 | 10 | Задний левый, стоп, габаритные огни |
| 3 | 5 | Комбинация приборов / Пульт дистанционного управления / Прикуриватель / Графика для фар / Переключатель подсветки с подогревом / Управление отопителем / Замки / Электрические стеклоподъемники / Переключатель заднего стеклоочистителя / Задний обогреватель / Переключатель противотуманных фар |
| 4 | 10 | Боковые габаритные фонари |
| 5 | вентиляции | Омыватели фар |
| 6 | 15 | Окно левого поворота/Окно правого поворота |
| 7 | 15 | Стоп-сигнал с высоким креплением/Правый стоп-сигнал/Левый стоп-сигнал/EEC/Блокировка переключения передач тормоза/Регулировка скорости |
| 8 | 10 | Правые задние фонари, стоп, габаритные огни |
| 9 | – | Не используется |
| 10 | 10 | Индикатор дальнего света (только электронная панель приборов) |
| 11 | 15 | Парковые светильники |
| 12 | 10 | GEM/противоугонный модуль/модуль бесключевого доступа/модуль неисправности лампы/радиоприемник/дистанционное радио/модуль неисправности лампы |
| 13 | 15 | Радио/CD-чейнджер |
| 14 | 5 | Панель приборов/электрохромное зеркало |
| 15 | 15 | «ГЕММА» |
| 16 | 15 | Реле звукового сигнала/звукового сигнала (катушка) |
| 17 | 15 | Передние противотуманные фары |
| 18 | 25 | Реле стеклоочистителя/очистителя/насоса омывателя |
| 19 | 10 | GEM / Электронный кластер |
| 20 | 25 | Катушка зажигания/Конденсатор зажигания/IRCM |
| 21 | 10 | Сцепление А/С/блокировка тормозного механизма/реле подогрева подсветки (катушка)/смешанный моторчик дверей, электронный блок/модуль диагностики подушек безопасности |
| 22 | вентиляции | Задний прикуриватель/вилка питания |
| 23 | 15 | Зербини и Flash, чтобы пройти |
| 24 | вентиляции | Электродвигатель заднего стеклоочистителя/Насос заднего омывателя |
| 25 | 10 | Индикаторы / индикатор R (кластер) |
| 26 | 10 | Аэро левая передняя фара |
| 27 | 15 | Дневные ходовые огни |
| 28 | 15 | Передний прикуриватель |
| 29 | 15 | Реле экономии заряда аккумулятора (катушка) / Реле освещения салона (катушка) / Реле вспомогательных устройств с задержкой (катушка) / Подсветка козырьков / Лампа под капотом / Лампа бардачка / Лампа для чтения второго ряда / Трековый фонарь / Стойка лампы B / Зарядка лампы / Плафон освещения / Лампа освещения / Подсветка луж / Подсветка замочной скважины / Модуль бесключевого доступа |
| 30 | 25 | Реле давления управления скоростью/тормозом |
| 31 | 10 | Компрессор балансировки нагрузки / Левый и правый пружинный электромагнитный клапан |
| 32 | 10 | Правая аэродинамическая фара |
| 33 | 15 | Модуль ABS/реле ABS |
| 34 | тридцать | Левый электрический стеклоподъемник/реле One Touch (катушка) |
| 35 | 15 | Противоугонный модуль |
| 36 | тридцать | Переключатель режима кондиционирования |
| 37 | вентиляции | Электродвигатели для замков |
| 38 | 15 | Зеркала с подогревом |
| 39 | тридцать | Двигатель вентилятора заднего отопителя |
| 40 | тридцать | Правый электрический стеклоподъемник |
| 41 | – | Не используется |
| 42 | – | Не используется |
| 43 | – | Не используется |
| 44 | – | Не используется |
ПРОЧИТАЙТЕ Ford Aspire (1994-1997) – блок предохранителей и реле

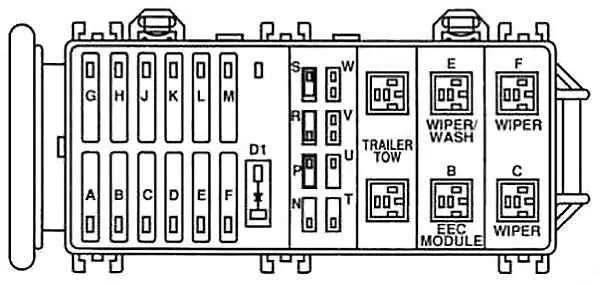

Блок предохранителей в моторном отсеке
Он расположен со стороны водителя в моторном отсеке.
| Номер | Ампер [A] | описание |
| a | 50 | Буксировка прицепа |
| b | 60 | Вентиляторы охлаждения двигателя |
| C | 60 | Соленоид стартера/предохранитель 30/предохранитель 36/предохранитель 2 |
| D | 60 | Предохранитель 6 / Предохранитель 12 / Предохранитель 8 / Предохранитель 18 / Предохранитель 14 / Предохранитель 24 / Предохранитель 20 / Предохранитель 21 / Предохранитель 27 / Предохранитель 33 |
| e. | 60 | Двигатель заднего вентилятора отопителя/предохранитель 39/пневматическая подвеска |
| F. | 60 | Электрические сиденья |
| G. | – | Не используется |
| H. | 40 | Вентиляторы охлаждения двигателя |
| J. | 60 | Предохранитель 13 / Предохранитель 25 / Предохранитель 1 / Предохранитель 34 / Предохранитель 37 / Предохранитель 40 / Предохранитель 7 / Предохранитель 19 / Предохранитель 4 |
| K. | 60 | Фары / предохранитель 10 / предохранитель II / предохранитель 3 / предохранитель 9 / предохранитель 23 / предохранитель 29 / предохранитель 35 / предохранитель 41 |
| l. | 60 | Модуль управления двигателем/насосом ABS |
| M. | 60 | Подогрев подсветки/предохранитель 16/предохранитель 28/предохранитель 22/предохранитель 38 |
| N | вентиляции | ПКМ/топливный насос |
| P. | – | Не используется |
| R | 15 | PCM-память |
| S. | тридцать | Ось / Датчик идентификации цилиндра / Модуль EDIS / Питание PCM / Управление EGR / HEGO / LAC / Форсунки / MAFS / VMV |
| T. | 15 | Внутренний регулятор генератора |
| u | 10 | Мощность подушки безопасности |
| V | 10 | Индикатор отключения повышающей передачи |
| w | 10 | монитор вентилятора PCM |
| Диод | ||
| D1 | Переключатель капота | |

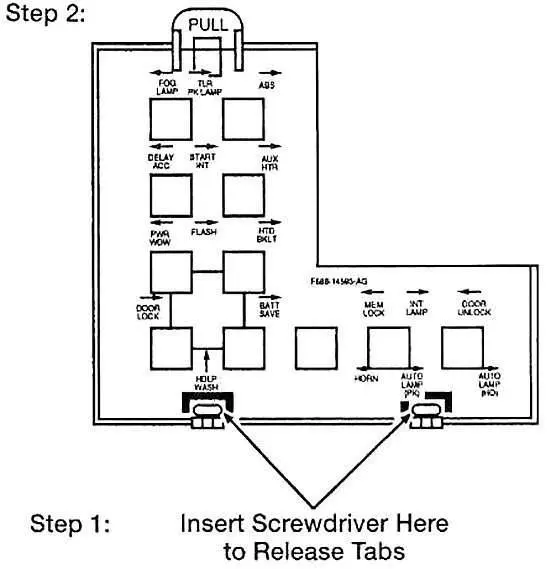

Реле
Один блок реле расположен рядом с макси-предохранителями рядом с аккумулятором, а другой — с панелью предохранителей под приборной панелью.
