Ford Transit и Tourneo Custom (2021-2022 гг.) – блок предохранителей

Ford Transit и Tourneo Custom — Схема блока предохранителей

Год производства: 2021, 2022.

Предохранители прикуривателя (розетка) на Ford Transit и Tourneo Custom Это предохранители 2 (перед), 33 (багажник) В блоке предохранителей в моторном отсеке.

Автомобили выпущенные с 19.10.2020

2.0 л ЭКОСИНИЙ

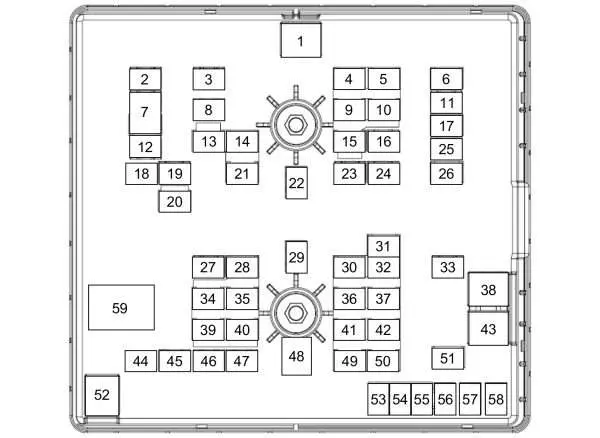

Блок предохранителей в моторном отсеке

Номер	Ампер [A]	описание
1	50	Дворники.
2	–	Не используется.
3	40	Обогрев правого лобового стекла.
4	15	Насос заднего омывателя.
5	–	Не используется.
6	–	Не используется.
7	40	Мотор переднего вентилятора.
8	40	Обогреватель левого лобового стекла.
9	15	Замок задней двери.
10	5	Модуль управления питанием аккумулятора – MHEV.
11	40	Дополнительная розетка. USB-порт.
12	20	Акустический сигнал.
13	20	Система селективного каталитического восстановления.
14	10	Электропитание автомобиля 5.
15	–	Не используется.
16	–	Не используется.
17	10	Ксеноновые фары справа.
18	40	Обогрев заднего стекла.
19	20	Передние противотуманные фары.
20	10	Электро складывающиеся зеркала.
21	15	Электропитание автомобиля 4.
22	40	Задний электродвигатель вентилятора.
23	20	Топливный насос.
24	40	Реле стартера.
25	40	Дополнительная электрическая розетка.
26	10	Ксеноновые фары слева.
27	40	Система селективного каталитического восстановления.
28	20	Мощность автомобиля 1.
29	40	Подогреватель топливного фильтра.
30	15	Насос охлаждающей жидкости.
31	5	Антиблокировочная система.
32	15	Модуль управления коробкой передач.
33	30	Доброжелательность.
34	15	Система селективного каталитического восстановления.
35	15	Мощность автомобиля 2.
36	5	Встроенный стартер-генератор с ременным приводом – MHEV.
37	5	Канделетт; Модуль управления коробкой передач.
38	60	Канделетт.
39	15	Система селективного каталитического восстановления.
40	10	Мощность автомобиля 3.
41	10	Контроль свечей накаливания.
42	15	Блок управления коробкой передач.
43	60	Насос с антиблокировочной системой.
44	25	Ventilatore
45	30	Розетка прицепа.
46	–	Не используется.
47	40	Задняя подвеска.
48	50	Ventilatore
49	15	Датчик оксида азота.
50	5	Отопитель с закрытой системой вентиляции картера.
51	10	Муфта кондиционера.
52	50	Ventilatore
53	5	Активный натяжитель – MHEV.
54	20	Реверс звукового предупреждающего сигнала.
55	25	Насос трансмиссионной жидкости.
56	20	Подогреватель топлива.
57	25	Антиблокировочная система с электронной системой стабилизации.
58	30	Розетка прицепа.
59	–	Реле вентилятора охлаждения.

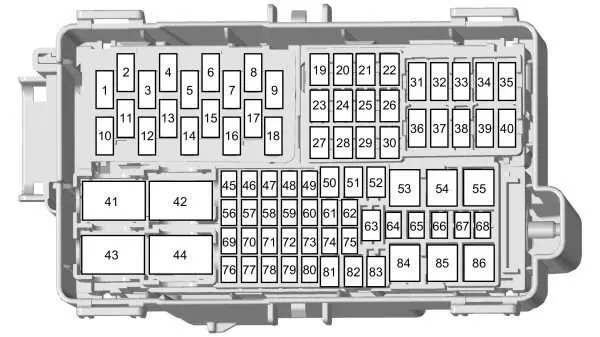

Блок предохранителей в салоне

Номер	Ампер [A]	описание
1	5	USB-порт.
2	–	Не используется.
3	5	USB-порт.
4	–	Не используется.
5	5	USB-порт.
6	–	Не используется.
7	–	Не используется.
8	–	Не используется.
9	10	Наружные зеркала с подогревом.
10	–	Не используется.
11	–	Не используется.
12	–	Не используется.
13	–	Не используется.
14	–	Не используется.
15	–	Не используется.
16	5	Датчик дождя.
17	–	Не используется.
18	20	Мотор заднего дворника.
19	–	Не используется.
20	–	Не используется.
21	20	Обогрев заднего стекла.
22	20	Обогрев заднего стекла.
23	20	Дополнительная электрическая розетка.
24	20	Дополнительная электрическая розетка.
25	25	Мотор стеклоочистителя.
26	25	Мотор стеклоочистителя.
27	–	Не используется.
28	–	Не используется.
29	–	Не используется.
30	–	Не используется.
31	–	Не используется.
32	–	Не используется.
33	–	Не используется.
34	–	Не используется.
35	–	Не используется.
36	–	Не используется.
37	–	Не используется.
38	–	Не используется.
39	–	Не используется.
40	–	Не используется.
41	–	Не используется.
42	40	Реле зажигания/стартера.
43	–	Реле для не заводского дополнительного оборудования.
44	40	Реле зажигания/стартера.
45	10	Дополнительный модуль не заводского оборудования.
46	15	Модуль буксировки прицепа.
47	5	Подогреватель топлива.
48	–	Не используется.
49	10	Выключатель педали тормоза.
50	–	Не используется.
51	–	Не используется.
52	30	Сиденье водителя с электрорегулировкой.
53	60	Аккумулятор.
54	60	Преобразователь тока.
55	50	Модуль управления системами кузова.
56	–	Не используется.
57	–	Не используется.
58	10	Интерфейс кузова кемпера; Модуль управления интерфейсом не заводского дополнительного оборудования; Дополнительная распределительная коробка.
59	–	Не используется.
60	–	Не используется.
61	7,5	Тачиграфо.
62	15	Дополнительный интерфейсный модуль для незаводского оборудования.
63	20	Дополнительная электрическая розетка.
64	–	Не используется.
65	–	Не используется.
66	10	Расширенная схема реле отключения.
67	–	Не используется.
68	5	Модуль буксировки прицепа.
69	30	Электронная система гидроусилителя руля.
70	–	Не используется.
71	10	Сиденья с подогревом.
72	10	Сиденья с подогревом.
73	20	Адаптивный модуль фар; Регулировка угла наклона фар.
74	–	Не используется.
75	10	Распределительная коробка электропитания.
76	–	Не используется.
77	5	Переключатель фар.
78	–	Не используется.
79	5	Реле зажигания/стартера.
80	–	Не используется.
81	–	Не используется.
82	–	Не используется.
83	15	Модуль управления системой управления динамикой автомобиля.
84	50	Модуль управления системами кузова.
85	–	Не используется.
86	50	Модуль управления системами кузова.

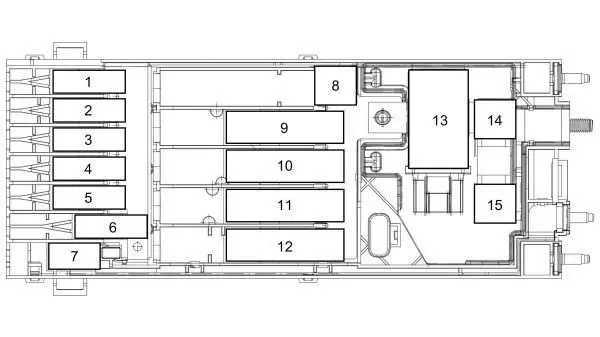

Дополнительный блок предохранителей для больших токов

Номер	Ампер [A]	описание
1	125	Модуль управления системами кузова.
2	80	Электронная система гидроусилителя руля.
3	150	Дополнительный обогреватель.
4	–	Не используется.
5	–	Не используется.
6	150	Блок предохранителей в салоне.
7	60	Кемпер.
8	–	Аккумулятор.
9	470	Преобразователь постоянного тока в постоянный.
10	300	Блок предохранителей в моторном отсеке.
11	–	Не используется.
12	150	Блок предохранителей в салоне водителя.
13	–	Реле снижения нагрузки.
14	180	Дополнительная розетка 1.
15	60	Дополнительная розетка 2.

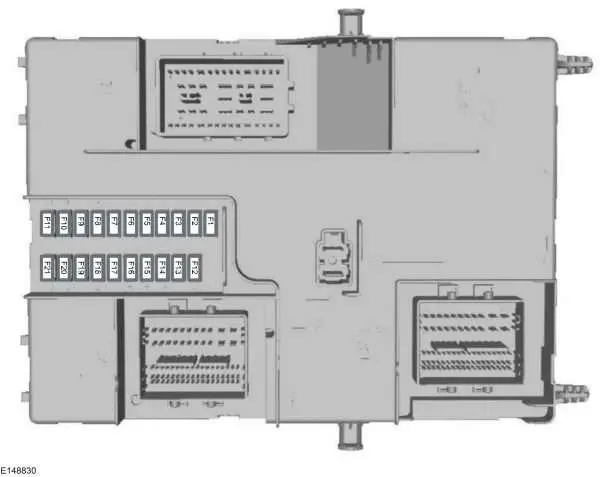

Модуль управления кузовными системами

Номер	Ампер [A]	описание
1	–	Не используется.
2	10	Преобразователь тока.
3	7,5	Электрический переключатель окон; Наружные зеркала заднего вида с электроприводом.
4	20	Не используется.
5	–	Не используется.
6	10	Не используется.
7	10	Не используется.
8	5	Сирена сигнализации.
9	5	Датчик проникновения; Задний кондиционер.
10	–	Не используется.
11	–	Не используется.
12	7,5	Система отопления, вентиляции и кондиционирования.
13	7,5	Диагностический разъем; Рулевая колонка; Приборная доска.
14	15	Модуль управления питанием аккумулятора – MHEV.
15	15	Модуль СИНХРОНИЗАЦИИ 3.
16	–	Не используется.
17	7,5	Тачиграфо.
18	7,5	Не используется.
19	5	Сирена сигнализации с батарейным питанием.
20	5	Выключатель.
21	5	Положительное управление температурным коэффициентом нагревателя.
22	5	Модуль управления системой предупреждения пешеходов.
23	30	Не используется.
24	30	Не используется.
25	20	Модуль водительской двери.
26	30	Модуль пассажирской двери.
27	30	Не используется.
28	30	Не используется.
29	15	Не используется.
30	5	Не используется.
31	10	Диагностический разъем; Ключ-приемник с дистанционным управлением.
32	20	Радио. Телематическая форма.
33	–	Не используется.
34	30	Тачиграфо; Центр сообщений; Нагреватель с положительным температурным коэффициентом; преобразователь постоянного тока в переменный; Камера контроля полосы движения; Система помощи при парковке; Рулевая колонка.
35	5	Не используется.
36	15	Система помощи при парковке; Камера контроля полосы движения; Модуль управления рулевой колонкой.
37	20	Не используется.
38	30	Электрические стеклоподъемники.

ЧИТАЙТЕ Ford Puma (2021-2022) – блок предохранителей

2.2L ДИЗЕЛЬ

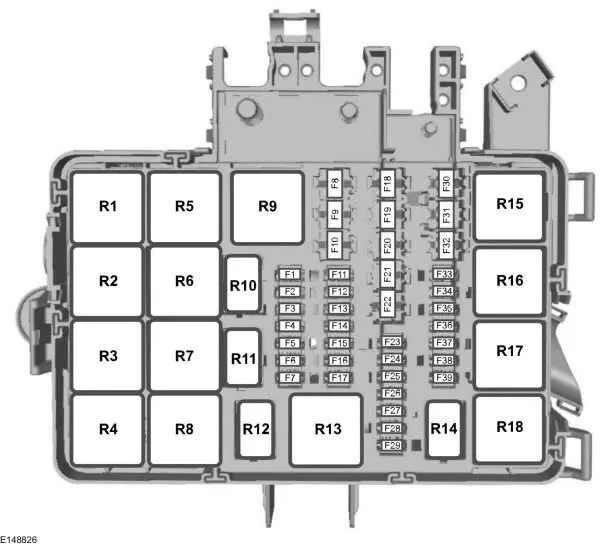

Блок предохранителей в моторном отсеке

Номер	Ампер [A]	описание
F1	–	Не используется.
F2	–	Не используется.
F3	–	Не используется.
F4	–	Не используется.
F5	3	Свеча накаливания испарителя сажевого фильтра.
F6	3	Антиблокировочная система с электронной системой стабилизации.
F7	7,5	Модуль управления силовой установкой; Модуль блока телематического управления.
F8	–	Не используется.
F9	30	Левый боковой дворник.
F10	30	Стеклоочиститель с правой стороны.
F11	10	Муфта кондиционера.
F12	20	Свеча накаливания испарителя сажевого фильтра.
F13	–	Не используется.
F14	–	Не используется.
F15	–	Не используется.
F16	–	Не используется.
F17	–	Не используется.
F18	40	Антиблокировочная система с электронной системой стабилизации.
F19	30	Соленоид стартера.
F20	60	Канделетт.
F21	60	Реле зажигания 3.
F22	30	Подогреватель топлива.
F23	10	Не используется (резерв).
F24	7,5	Топливный насос.
F25	15	Не используется (резерв).
F26	–	Не используется.
F27	–	Не используется.
F28	–	Не используется.
F29	3	Звук команды.
F30	60	Низкоскоростной вентилятор охлаждения.
F31	–	Не используется.
F32	60	Мотор стеклоочистителя.
F33	–	Не используется.
F34	–	Не используется.
F35	15	Модуль управления силовым агрегатом.
F36	7,5	Расходомер воздуха.
F37	7,5	Клапан регулирования расхода топлива.
F38	7,5	Муфта кондиционера.
F39	15	Датчик температуры выхлопных газов; Топливный насос системы испарения топлива; Электромагнитный клапан перепуска хладагента; Низкоскоростной вентилятор охлаждения; Высокоскоростной вентилятор охлаждения.

Номер повторной передачи	описание
R1	Реле зажигания 3.
R2	Не используется.
R3	Задний стеклоочиститель.
R4	Реле стеклоочистителей.
R5	Не используется.
R6	Дворники.
R7	Скорость работы дворников.
R8	Подогреватель топлива.
R9	Аввиаменто
R10	Муфта кондиционера.
R11	Свеча накаливания системы испарения топлива.
R12	Топливный насос.
R13	Не используется.
R14	Не используется.
R15	Низкоскоростной вентилятор охлаждения.
R16	Не используется.
R17	Модуль управления силовым агрегатом.
R18	Высокоскоростной вентилятор охлаждения.

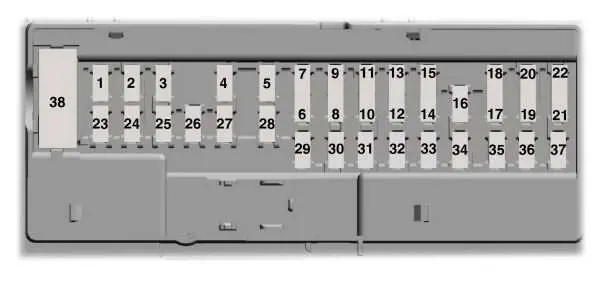

Блок предохранителей в салоне

Номер	Ампер [A]	описание
F1	10	Модуль управления дополнительной системой безопасности.
F2	–	Не используется.
F3	10	Наружные зеркала с подогревом.
F4	–	Не используется.
F5	20	Подогреватель топлива.
F6	5	Тачиграфо.
F7	10	Адаптивная система круиз-контроля.
F8	40	Преобразователь постоянного тока в переменный.
F9	–	Не используется.
F10	30	Сиденье водителя с электрорегулировкой.
F11	–	Не используется.
F12	–	Не используется.
F13	–	Не используется.
F14	5	Модуль управления силовым агрегатом.
F15	40	Модуль управления силовым агрегатом.
F16	40	Блок предохранителей в салоне.
F17	–	Не используется.
F18	30	Антиблокировочная система с электронной системой стабилизации.
F19	5	Тачиграфо.
F20	5	Реле обогрева лобового стекла; Наружное зеркало заднего вида с подогревом; розетка переменного тока; Преобразователь постоянного тока в переменный.
F21	10	Модифицированный автомобильный разъем.
F22	15	Блок предохранителей в салоне.
F23	7,5	Система отопления, вентиляции и кондиционирования.
F24	5	Регулировка угла наклона фар.
F25	7,5	Внутреннее освещение.
F26	10	Сиденья с подогревом.
F27	10	Сиденья с подогревом.
F28	20	Угловые светильники.
F29	10	Задняя камера; Внутреннее зеркало заднего вида; Система помощи при удержании полосы движения.
F30	5	Адаптивная система круиз-контроля.
F31	–	Не используется.
F32	10	Внутренний свет
F33	–	Не используется.
F34	20	Задний стеклоочиститель.
F35	5	Электро складывающиеся зеркала.
F36	20	Акустический сигнал.
F37	7,5	Неиспользованный (запасной).
F38	5	Реле стеклоочистителей; Реле заднего дворника; Реле акустической сигнализации; Реле обдува двигателя.
F39	7,5	Электрические стеклоподъемники; Задняя система отопления, вентиляции и кондиционирования; Центральный замок без ключей.
F40	40	Двигатель вентилятора.
F41	40	Задний электродвигатель вентилятора.
F42	30	Обогреватель заднего стекла.
F43	30	Буксирный модуль.
F44	60	Дополнительные розетки.
F45	–	Не используется.
F46	30	Электрические стеклоподъемники.
F47	20	Более легкий.
F48	20	Дополнительные розетки сзади.
F49	20	Дополнительные розетки спереди.
F50	60	Реле зажигания 1.
F51	60	Реле зажигания 2.
F52	40	Обогреватель левого лобового стекла.
F53	40	Обогрев правого лобового стекла.

Номер повторной передачи	описание
R1	Подогреватель топлива.
R2	Дополнительные электрические розетки.
R3	Не используется.
R4	Реле зажигания 2.
R5	Не используется.
R6	Реле зажигания 1.
R7	Акустический сигнал.
R8	Не используется.
R9	Двигатель вентилятора.
R10	Задний электродвигатель вентилятора.
R11	Обогреватель заднего стекла; Наружные зеркала с подогревом.
R12	Нагревательный элемент лобового стекла с правой стороны.
R13	Обогреватель левого лобового стекла.

ЧИТАЙТЕ Ford Mondeo (2015-2019) — блок предохранителей и реле Блок сильноточных предохранителей

Номер	Ампер [A]	описание
F1	470	Генератор. Соединительная коробка стартера в моторном отсеке.
F2	100	Блок предохранителей в салоне.
F3	–	Не используется.
F4	200	Дополнительная распределительная коробка.
F5	100	Дополнительная распределительная коробка.
F6	80	Электрический нагреватель.
F7	80	Реле обогрева ветрового стекла.
F8	100	Распределительная коробка в моторном отсеке.
F9	100	Дополнительная распределительная коробка.
F10	60	Блок предохранителей в салоне.
F11	60	Блок предохранителей в салоне.
F12	60	Модифицированный автомобильный разъем.
F13	60	Модифицированный автомобильный разъем.
F14	60	Модифицированный автомобильный разъем.

Модуль управления кузовными системами

Номер	Ампер [A]	описание
F1	15	Центральный замок.
F2	15	Центральный замок.
F3	15	Выключатель; Вспомогательный аккумулятор.
F4	5	Модуль управления системой активной помощи при парковке.
F5	5	Модуль датчика дождя; Автоматические фары.
F6	15	Насос омывателя лобового стекла.
F7	7,5	Внешние зеркала.
F8	15	Передние противотуманные фары.
F9	10	Светофор справа.
F10	10	Светофор с левой стороны.
F11	25	Внешнее освещение с правой стороны; Разместите источники света с левой стороны.
F12	20	Сирена сигнализации; Сирена сигнализации с батарейным питанием.
F13	15	Диагностический разъем; Реле вспомогательной розетки; Внутреннее освещение.
F14	25	Дневной свет. Указатели поворотов;. Задние противотуманные фары.
F15	25	Фары внешней подсветки с левой стороны; Поместите лампы с правой стороны; Дополнительный стоп-сигнал.
F16	20	Управление аудиосистемой.
F17	7,5	Двигатель вентилятора; Приборная доска; Система отопления, вентиляции и кондиционирования.
F18	10	Выключатель; Летающий модуль.
F19	5	Интерфейсный модуль управления/дисплея на передней панели.
F20	5	Пассивная противоугонная система; Включить.
F21	3	Управление аудиосистемой; Задержка отключения аксессуаров.

ПОДКЛЮЧАЕМЫЙ ГИБРИДНЫЙ АВТОМОБИЛЬ (PHEV)

Блок предохранителей в моторном отсеке

Номер	Ампер [A]	описание
1	50	Дворники.
2	–	Не используется.
3	40	Обогрев правого лобового стекла.
4	15	Задний мотор стиральной машины.
5	–	Не используется.
6	5	Привод крышки топливного бака.
7	40	Мотор переднего вентилятора.
8	40	Обогреватель левого лобового стекла.
9	–	Не используется.
10	5	Запорный клапан топливного бака.
11	40	Дополнительная электрическая розетка; USB-порт.
12	20	Акустический сигнал.
13	10	Мощность автомобиля 3.
14	5	Запорный клапан сердечника нагревателя.
15	5	Насос охлаждающей жидкости турбокомпрессора.
16	–	Не используется.
17	10	Ксеноновые фары справа.
18	40	Обогрев заднего стекла.
19	30	Модуль привода топливного насоса.
20	10	Электро складывающиеся зеркала.
21	15	Высокотемпературный насос охлаждающей жидкости.
22	40	Задний электродвигатель вентилятора.
23	–	Не используется.
24	40	Зажигание/запуск.
25	40	Дополнительные розетки.
26	10	Левая ксеноновая фара.
27	–	Не используется.
28	15	Насос охлаждающей жидкости электронной системы управления двигателем.
29	40	Вакуумный насос тормозной системы.
30	15	Насос охлаждения тягового аккумулятора.
31	5	Антиблокировочная система.
32	–	Не используется.
33	30	Модуль управления силовым агрегатом.
34	15	Электропитание автомобиля 4.
35	5	Клапан охлаждения тяговой батареи.
36	5	Запорный клапан испарителя спереди.
37	–	Не используется.
38	–	Не используется.
39	15	Мощность автомобиля 2.
40	5	Компрессор системы кондиционирования.
41	5	Запорный клапан теплообменника.
42	5	Запорный клапан заднего отопителя.
43	60	Насос с антиблокировочной системой.
44	25	Ventilatore
45	30	Розетка прицепа.
46	40	Нагревательный элемент 3.
47	40	Нагревательный элемент 1.
48	50	Ventilatore
49	10	Нагреватель с положительным температурным коэффициентом.
50	5	Запорный клапан испарителя сзади.
51	15	Модуль управления питанием от аккумулятора.
52	50	Ventilatore
53	5	Байпасный запорный клапан.
54	10	Модуль контроля заряда аккумулятора.
55	5	Модуль управления автомобилем.
56	–	Не используется.
57	25	Клапаны антиблокировочной системы тормозов.
58	40	Нагревательный элемент 2.
59	–	Реле вентилятора охлаждения.

Блок предохранителей в салоне

Номер	Ампер [A]	описание
1	5	USB-порт.
2	–	Не используется.
3	5	USB-порт.
4	–	Не используется.
5	5	USB-порт.
6	–	Не используется.
7	–	Не используется.
8	–	Не используется.
9	10	Наружные зеркала с подогревом.
10	–	Не используется.
11	–	Не используется.
12	15	Модуль управления автомобилем.
13	15	Модуль управления автомобилем.
14	15	Модуль управления автомобилем.
15	–	Не используется.
16	5	Датчик дождя.
17	–	Не используется.
18	20	Мотор заднего дворника.
19	–	Не используется.
20	–	Не используется.
21	20	Обогрев заднего стекла.
22	20	Обогрев заднего стекла.
23	20	Дополнительная электрическая розетка.
24	20	Дополнительная электрическая розетка.
25	25	Мотор стеклоочистителя.
26	25	Мотор стеклоочистителя.
27	–	Не используется.
28	–	Не используется.
29	–	Не используется.
30	–	Не используется.
31	–	Не используется.
32	–	Не используется.
33	–	Не используется.
34	–	Не используется.
35	–	Не используется.
36	–	Не используется.
37	–	Не используется.
38	–	Не используется.
39	–	Не используется.
40	–	Не используется.
41	–	Не используется.
42	40	Реле зажигания/стартера.
43	10	Реле для не заводского дополнительного оборудования.
44	40	Реле зажигания/стартера.
45	10	Дополнительный интерфейсный модуль для незаводского оборудования.
46	15	Модуль буксировки прицепа.
47	10	Генератор переменного тока с преобразователем переменного тока в постоянный.
48	–	Не используется.
49	10	Выключатель педали тормоза.
50	–	Не используется.
51	–	Не используется.
52	30	Сиденье водителя с электрорегулировкой.
53	60	Барабаны.
54	–	Не используется.
55	50	Модуль управления кузовными системами.
56	–	Не используется.
57	–	Не используется.
58	10	Дополнительный модуль управления интерфейсом не заводского оборудования.
59	10	Система контроля слепых зон.
60	10	Не используется.
61	7,5	Тачиграфо.
62	15	Дополнительный интерфейсный модуль для незаводского оборудования.
63	20	Дополнительная электрическая розетка.
64	–	Не используется.
65	–	Не используется.
66	10	Реле для не заводского дополнительного оборудования.
67	–	Не используется.
68	5	Модуль буксировки прицепа.
69	5	Электронная система гидроусилителя руля.
70	–	Не используется.
71	10	Сиденья с подогревом.
72	10	Сиденья с подогревом.
73	20	Выключатель.
74	–	Не используется.
75	20	Распределительная коробка электропитания.
76	10	Не используется.
77	5	Переключатель фар.
78	10	Преобразователь постоянного тока в переменный для электродвигателя.
79	–	Реле зажигания/стартера.
80	5	Не используется.
81	40	Модуль управления системой управления динамикой автомобиля.
82	30	Не используется.
83	15	Модуль управления системой управления динамикой автомобиля.
84	50	Модуль управления системами кузова.
85	–	Не используется.
86	50	Модуль управления кузовными системами.

ПРОЧИТАЙТЕ Ford Escape (2020-2022 гг.) — блок предохранителей Scatola portafusibili aggiuntiva per correnti elevate

Номер	Ампер [A]	описание
1	125	Модуль управления системами кузова.
2	80	Электронная система гидроусилителя руля.
3	150	Дополнительный обогреватель.
4	–	Не используется.
5	–	Не используется.
6	150	Блок предохранителей в салоне.
7	60	Кемпер.
8	–	Барабаны.
9	470	Преобразователь постоянного тока в постоянный.
10	300	Блок предохранителей в моторном отсеке.
11	–	Не используется.
12	150	Блок предохранителей в салоне водителя.
13	–	Реле снижения нагрузки.
14	180	Дополнительная розетка 1.
15	60	Дополнительная розетка 2.

Модуль управления кузовными системами

Номер	Ампер [A]	описание
1	–	Не используется.
2	10	Преобразователь тока.
3	7,5	Электрический переключатель окон; Наружные зеркала заднего вида с электроприводом.
4	20	Не используется.
5	–	Не используется.
6	10	Сирена сигнализации.
7	10	Не используется.
8	5	Телематический модем.
9	5	Датчик проникновения; Задний кондиционер.
10	–	Не используется.
11	–	Не используется.
12	7,5	Система отопления, вентиляции и кондиционирования.
13	7,5	Диагностический разъем; Рулевая колонка; Приборная доска.
14	–	Не используется.
15	15	Модуль СИНХРОНИЗАЦИИ 3.
16	–	Не используется.
17	7,5	Тачиграфо.
18	7,5	Не используется.
19	5	Сирена сигнализации с батарейным питанием.
20	5	Выключатель.
21	5	Управление нагревателем с положительным температурным коэффициентом.
22	5	Модуль управления системой предупреждения пешеходов.
23	30	Не используется.
24	30	Не используется.
25	20	Модуль водительской двери.
26	30	Модуль пассажирской двери.
27	30	Не используется.
28	30	Не используется.
29	15	Не используется.
30	5	Не используется.
31	10	Диагностический разъем; Ключ-приемник с дистанционным управлением.
32	20	Радио.
33	–	Не используется.
34	30	Тачиграфо; Центр сообщений; Нагреватель с положительным температурным коэффициентом; преобразователь постоянного тока в переменный; Камера контроля полосы движения; Система помощи при парковке; Рулевая колонка.
35	5	Не используется.
36	15	Система помощи при парковке; Камера контроля полосы движения; Модуль управления рулевой колонкой.
37	20	Не используется.
38	30	Электрические стеклоподъемники.

Автомобили выпущенные с 19.04.2021

Он будет добавлен в ближайшее время
