Ford Transit и Tourneo Connect (2021–2022 гг.) — Блок предохранителей

Ford Transit и Tourneo Connect — схема блока предохранителей

Год производства: 2021, 2022.

Предохранители прикуривателя (розетки) на Ford Transit и Tourneo Connect Это предохранители 2 (перед), 33 (багажник) В блоке предохранителей в моторном отсеке.

Положение

Блок предохранителей в моторном отсеке

Блок предохранителей в салоне

Блок предохранителей расположен под передним вещевым отделением. Модуль буксировки прицепа

Блок предохранителей расположен в багажнике с правой стороны.

Автомобили выпущенные с 14.09.2020 по 14.03.2021

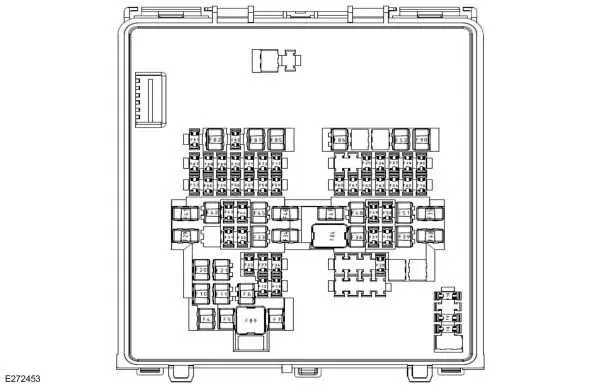

Блок предохранителей в моторном отсеке

Номер	Ампер [A]	описание
4	20	Ventilatore
	25	Датчик воды в топливе – Дизель.
6	15	Дворники.
7	15	Дворники.
8	15	Насос заднего омывателя.
9	10	Отпирание задней двери грузового отсека; Отпирание задних дверей кузова.
10	20	Дополнительная розетка в задней напольной консоли.
11	20	Дополнительная электрическая розетка в напольной консоли.
12	5	Датчик дождя.
13	20	Задний стеклоочиститель.
16	20	Солнцезащитный козырек.
17	15	Замок рулевой колонки.
19	10	Отпирание левой боковой двери.
20	20	Дополнительная электрическая розетка.
21	20	Дополнительные розетки сзади.
22	5	USB-порт.
25	20	Блок управления дозированием – Дизель.
26	20	Блок управления дозированием – Дизель.
27	15	Блок управления дозированием – Дизель.
28	15	Модуль управления коробкой передач – Дизель.
29	50	Канделетт – Дизель.
31	20	Световой луч справа.
32	10	Выключатель стоп-сигнала.
33	30	Сиденье водителя с электрорегулировкой.
34	40	Преобразователь постоянного тока в переменный.
35	50	Канделетт – Дизель.
37	10	Модифицированный автомобильный разъем.
38	10	Диагностический разъем.
39	20	Стояночный обогреватель, работающий на топливе.
40	40	Задний электродвигатель вентилятора.
41	60	Антиблокировочная система; Электронная система стабилизации.
42	40	Модифицированный автомобильный разъем.
43	15	Условия освещения – такси.
44	5	Идти.
45	30	Модуль задней правой двери багажника.
46	40	Модуль управления кузовными системами.
47	40	Модуль буксировки прицепа.
48	20	Сиденья с подогревом.
49	20	Световой луч слева.
50	5	Солнцезащитный козырек.
51	30	Антиблокировочная система; Электронная система стабилизации.
52	40	Обогрев правого лобового стекла.
53	10	Муфта кондиционера.
55	5	Контроллер коробки передач.
56	5	Антиблокировочная система; Электронная система стабилизации.
57	10	Модифицированный автомобильный разъем.
58	10	Модуль управления силовым агрегатом.
60	20	Модифицированный автомобильный разъем.
61	15	Система контроля слепых зон; Передняя камера системы помощи при парковке; Камера заднего вида.
62	20	Модуль управления системами кузова.
63	10	Модифицированный автомобильный разъем.
64	5	Регулировка угла наклона фар.
65	5	Электронная система гидроусилителя руля.
66	5	Блок управления дозированием – Дизель; Канделетт – Дизель; Модуль управления коробкой передач – Дизель.
67	20	Модуль управления силовым агрегатом.
68	20	Модуль управления силовым агрегатом.
69	15	Модуль управления силовым агрегатом.
70	20	Модуль управления силовым агрегатом.
73	5	Датчик массового расхода воздуха и датчик температуры всасываемого воздуха.
79	10	Наружные зеркала с подогревом.
80	5	Модифицированный автомобильный разъем.
81	20	Акустический сигнал.
82	40	Обогреватель левого лобового стекла.
83	5	Форсунки омывателя ветрового стекла с подогревом.
84	60	Ventilatore
85	30	Топливный насос.
86	30	Аввиаменто
87	60	Модуль свечей накаливания – Дизель.
89	40	Двигатель вентилятора.
90	25	Обогрев заднего стекла.

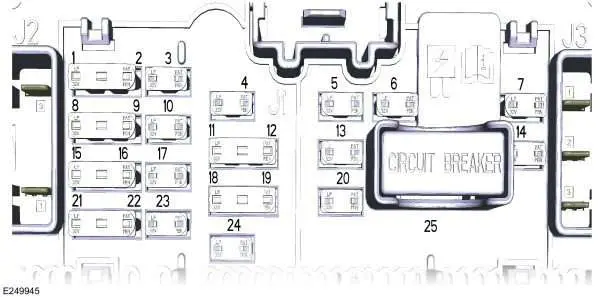

Блок предохранителей в салоне

Номер	Ампер [A]	описание
1	5	Модуль управления дополнительной системой безопасности.
2	5	Внутренний датчик температуры и влажности; Задний электродвигатель вентилятора.
3	10	Модуль управления системой активной помощи при парковке.
4	10	Выключатель; Выключатель.
5	20	Центральный замок.
6	10	преобразователь постоянного тока; Замок водительской двери; Переключатель электрической регулировки наружных зеркал заднего вида.
7	30	Элемент управления водительской двери.
9	5	Внутреннее зеркало заднего вида с функцией собственного изображения; Передняя камера помощи при парковке; Индикатор отключения подушки безопасности пассажира.
10	10	Модуль управления дополнительной системой безопасности.
11	5	Модуль блока телематического управления.
12	5	Противоугонная сигнализация.
13	15	Разблокировка.
14	30	Элемент управления пассажирской дверью.
15	10	Модуль управления питанием от аккумулятора.
17	15	Голосовое управление; Бытовая электроника и системы отображения информации; Проигрыватель компакт-дисков.
18	7,5	Модуль беспроводной зарядки аксессуаров.
19	7,5	Сирена сигнализации с батарейным питанием.
20	10	Реверс звукового предупреждающего сигнала.
21	7,5	Система отопления, вентиляции и кондиционирования.
22	7,5	Диагностический разъем. Приборная доска.
23	20	Аудиоблок.
25	30	Электрические стеклоподъемники.

ПРОЧИТАЙТЕ  Ford Mustang (1987–1993) — Блок предохранителей и реле Блок предохранителей модуля прицепа прицепа

Номер	Ампер [A]	описание
1	15	Питание.
2	15	Система зажигания.

Автомобили выпущенные с 15.03.2021

Блок предохранителей в моторном отсеке

Номер	Ампер [A]	описание
4	20	Ventilatore
	25	Датчик воды в топливе – Дизель.
6	15	Дворники.
7	15	Дворники.
8	15	Насос заднего омывателя.
9	10	Отпирание задней двери грузового отсека; Отпирание задних дверей кузова.
10	20	Дополнительная розетка в задней напольной консоли.
11	20	Дополнительная электрическая розетка в напольной консоли.
12	5	Датчик дождя.
13	20	Задний стеклоочиститель.
16	20	Солнцезащитный козырек.
17	15	Замок рулевой колонки.
19	10	Отпирание левой боковой двери.
20	20	Дополнительная электрическая розетка.
21	20	Дополнительные розетки сзади.
22	5	USB-порт.
25	20	Блок управления дозированием – Дизель.
26	20	Блок управления дозированием – Дизель.
27	15	Блок управления дозированием – Дизель.
28	15	Модуль управления коробкой передач – Дизель.
29	50	Канделетт – Дизель.
31	20	Световой луч справа.
32	10	Выключатель стоп-сигнала.
33	30	Сиденье водителя с электрорегулировкой.
34	40	Преобразователь постоянного тока в переменный.
35	50	Канделетт – Дизель.
37	10	Модифицированный автомобильный разъем.
38	10	Диагностический разъем.
39	20	Стояночный обогреватель, работающий на топливе.
40	40	Задний электродвигатель вентилятора.
41	60	Антиблокировочная система; Электронная система стабилизации.
42	40	Модифицированный автомобильный разъем.
43	15	Условия освещения – такси.
44	5	Идти.
45	30	Модуль задней правой двери багажника.
46	40	Модуль управления системами кузова.
47	40	Модуль буксировки прицепа.
48	20	Сиденья с подогревом.
49	20	Пикирующий луч слева.
50	5	Солнцезащитный козырек.
51	30	Антиблокировочная система; Электронная система стабилизации.
52	40	Обогрев правого лобового стекла.
53	10	Муфта кондиционера.
55	5	Контроллер коробки передач.
56	5	Антиблокировочная система; Электронная система стабилизации.
57	10	Модифицированный автомобильный разъем.
58	10	Модуль управления силовым агрегатом.
60	20	Модифицированный автомобильный разъем.
61	15	Система контроля слепых зон; Передняя камера системы помощи при парковке; Камера заднего вида.
62	20	Модуль управления системами кузова.
63	10	Модифицированный автомобильный разъем.
64	5	Регулировка угла наклона фар.
65	5	Электронная система гидроусилителя руля.
66	5	Блок управления дозированием – Дизель; Канделетт – Дизель; Модуль управления коробкой передач – Дизель.
67	20	Модуль управления силовым агрегатом.
68	20	Модуль управления силовым агрегатом.
69	15	Модуль управления силовым агрегатом.
70	20	Модуль управления силовым агрегатом.
73	5	Датчик массового расхода воздуха и датчик температуры всасываемого воздуха.
79	10	Наружные зеркала с подогревом.
80	5	Модифицированный автомобильный разъем.
81	20	Акустический сигнал.
82	40	Обогреватель левого лобового стекла.
83	5	Форсунки омывателя ветрового стекла с подогревом.
84	60	Ventilatore
85	30	Топливный насос.
86	30	Аввиаменто
87	60	Модуль свечей накаливания – Дизель.
89	40	Двигатель вентилятора.
90	25	Обогрев заднего стекла.

Блок предохранителей в салоне

Номер	Ампер [A]	описание
1	5	Модуль управления дополнительной системой безопасности.
2	5	Внутренний датчик температуры и влажности; Задний электродвигатель вентилятора.
3	10	Модуль управления системой активной помощи при парковке.
4	10	Выключатель; Выключатель.
5	20	Центральный замок.
6	10	преобразователь постоянного тока; Замок водительской двери; Переключатель электрической регулировки наружных зеркал заднего вида.
7	30	Элемент управления водительской двери.
9	5	Внутреннее зеркало заднего вида с функцией собственного изображения; Передняя камера помощи при парковке; Сигнальная лампа подушки безопасности пассажира выключена.
10	10	Модуль управления дополнительной системой безопасности.
11	5	Модуль блока телематического управления.
12	5	Противоугонная сигнализация.
13	15	Разблокировка.
14	30	Элемент управления пассажирской дверью.
15	10	Модуль управления питанием от аккумулятора.
17	15	Голосовое управление; Бытовая электроника и системы отображения информации; Проигрыватель компакт-дисков.
18	7,5	Модуль беспроводной зарядки аксессуаров.
19	7,5	Сирена сигнализации с батарейным питанием.
20	10	Реверс звукового предупреждающего сигнала.
21	7,5	Система отопления, вентиляции и кондиционирования.
22	7,5	Диагностический разъем; Приборная доска.
23	20	Аудиоблок.
25	30	Электрические стеклоподъемники.

ПРОЧИТАЙТЕ Ford F-150 (2009–2014 гг.) — Блок предохранителей и реле Блок предохранителей модуля прицепа

Номер	Ампер [A]	описание
1	15	Питание.
2	15	Система зажигания.
