Ford Transit Custom/Tourneo Custom (2019-2020…) — блок предохранителей

Ford Transit Custom/Tourneo Custom (2019-2020…) — Схема блока предохранителей

Год производства: 2019, 2020.

Расположение блока предохранителей

Пассажирский салон

Два блока предохранителей расположены за съемной крышкой под рулевым колесом: блок предохранителей — справа, а блок управления кузовным оборудованием — слева (в автомобилях с правосторонним управлением все наоборот).

Первоначальный блок предохранителей

Он расположен под водительским сиденьем.

Вано моторе

2.0-литровый Ecoblue и подключаемый гибридный электромобиль (PHEV)

2.2L Diesel

Схемы блока предохранителей (2.0 л Ecoblue)

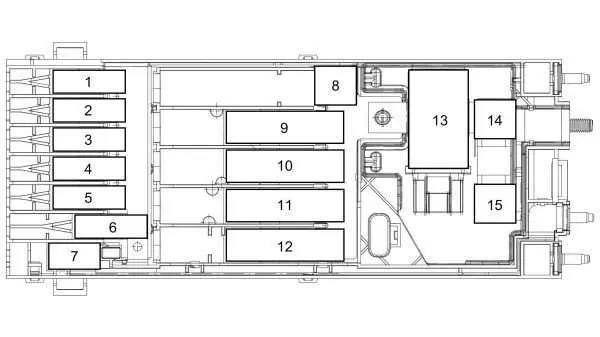

Предохранительный ящик

Назначение предохранителей в блоке предохранителей (2.0 л Ecoblue и PHEV)

Нет.	Ампер [A]	описание
1	125A	Модуль управления кузовным оборудованием.
2	80A	Электронный усилитель руля.
3	150A	Дополнительный обогреватель.
4	–	Не используется.
5	–	Не используется.
6	150A	Блок предохранителей в салоне.
7	60A	Кемпер
8	–	Аккумулятор
9	470A	Инвертор CC/CC.
10	300A	Блок предохранителей в моторном отсеке.
11	–	Не используется.
12	150A	Блок предохранителей в салоне водителя.
13	–	Реле снижения нагрузки.
14	180A	Дополнительный пункт продажи 1.
15	60A	Дополнительный пункт продажи 2.

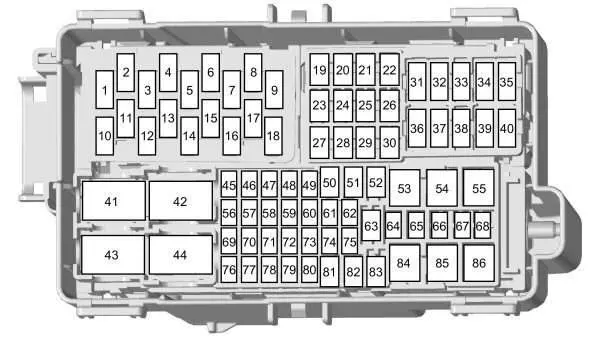

Блок предохранителей в салоне

Назначение предохранителей в комбинации приборов (2.0 л Ecoblue)

Нет.	Ампер [A]	описание
1	5A	USB-порт.
2	–	Не используется.
3	5A	USB-порт.
4	–	Не используется.
5	5A	USB-порт.
6	–	Не используется.
7	–	Не используется.
8	–	Не используется.
9	10	Наружные зеркала с подогревом.
10	–	Не используется.
11	–	Не используется.
12	–	Не используется.
13	–	Не используется.
14	–	Не используется.
15	–	Не используется.
16	5A	Датчик дождя.
17	–	Не используется.
18	20A	Мотор заднего дворника.
19	–	Не используется.
20	–	Не используется.
21	20A	Обогреватель заднего стекла.
22	20A	Обогреватель заднего стекла.
23	20A	Вспомогательная точка электропитания.
24	20A	Вспомогательная точка электропитания.
25	25A	Мотор стеклоочистителя.
26	25A	Мотор стеклоочистителя.
27	–	Не используется.
28	–	Не используется.
29	–	Не используется.
30	–	Не используется.
31	–	Не используется.
32	–	Не используется.
33	–	Не используется.
34	–	Не используется.
35	–	Не используется.
36	–	Не используется.
37	–	Не используется.
38	–	Не используется.
39	–	Не используется.
40	–	Не используется.
41	–	Не используется.
42	40A	Реле запуска/пуска.
43	–	Наладчик реле.
44	40A	Реле запуска/пуска.
45	10	Модуль апфиттера.
46	15A	Модуль буксировки прицепа.
47	5A	Подогреватель топлива.
48	–	Не используется.
49	10	Выключатель педали тормоза.
50	–	Не используется.
51	–	Не используется.
52	30A	Водительское сиденье с гидроусилителем руля.
53	60A	Batteria
54	60A	Силовой инвертор.
55	50A	Модуль управления кузовным оборудованием.
56	–	Не используется.
57	–	Не используется.
58	10	Разъем интерфейса кузова прицепа; Модуль управления интерфейсом кузовного ремонта; Вторая распределительная коробка.
59	–	Не используется.
60	–	Не используется.
61	7,5A	Тачиграфо.
62	15A	Интерфейсный модуль для кузовостроителей.
63	20A	Вспомогательная точка электропитания.
64	–	Не используется.
65	–	Не используется.
66	10	Улучшенная система реле отключения.
67	–	Не используется.
68	5A	Модуль буксировки прицепа.
69	30A	Электронный усилитель руля.
70	–	Не используется.
71	10	Сиденья с подогревом.
72	10	Сиденья с подогревом.
73	20A	Адаптивный модуль переднего освещения; Регулировка фар.
74	–	Не используется.
75	10	Распределительная коробка электропитания.
76	–	Не используется.
77	5A	Переключатель фар.
78	–	Не используется.
79	5A	Реле запуска/пуска.
80	–	Не используется.
81	–	Не используется.
82	–	Не используется.
83	15A	Модуль управления динамикой автомобиля.
84	50A	Модуль управления кузовным оборудованием.
85	–	Не используется.
86	50A	Модуль управления кузовным оборудованием.

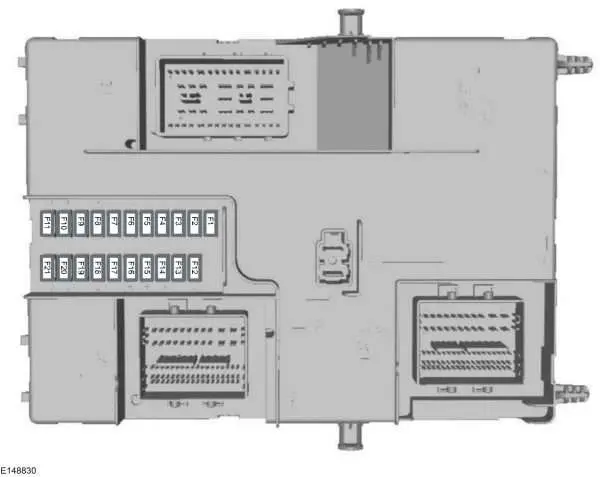

Модуль управления кузовным оборудованием

Назначение предохранителей в блоке управления кузовным оборудованием (2.0 л Ecoblue)

Нет.	Ампер [A]	описание
1	–	Не используется.
2	10	Силовой инвертор.
3	7,5A	переключатель стеклоподъемников; Наружные зеркала заднего вида с электроприводом.
4	20A	Не используется.
5	–	Не используется.
6	10	Не используется.
7	10	Не используется.
8	5A	Противоугонный зонд.
9	5A	Датчик проникновения; Задний кондиционер.
10	–	Не используется.
11	–	Не используется.
12	7,5A	Климат-контроль.
13	7,5A	Разъем канала передачи данных; Рулевая колонка; Панель приборов.
14	15A	Модуль управления питанием аккумулятора – MHEV.
15	15A	Модуль СИНХРОНИЗАЦИИ 3.
16	–	Не используется.
17	7,5A	Тачиграфо.
18	7,5A	Не используется.
19	5A	Зонд с резервной батареей.
20	5A	Включить.
21	5A	Положительное управление температурным коэффициентом нагревателя.
22	5A	Модуль управления сигнализацией пешеходов.
23	30A	Не используется.
24	30A	Не используется.
25	20A	Модуль водительской двери.
26	30A	Модуль пассажирской двери.
27	30A	Не используется.
28	30A	Не используется.
29	15A	Не используется.
30	5A	Не используется.
31	10	Разъем канала передачи данных; Приёмник дистанционного ключа.
32	20A	Радио; Телематическая форма.
33	–	Не используется.
34	30A	Тачиграфо; Центр новостей; Нагреватель с положительным температурным коэффициентом; Инвертор CC/CA; Камера системы удержания полосы движения; Помощь при парковке; Рулевая колонка.
35	5A	Не используется.
36	15A	Помощь при парковке; Камера системы удержания полосы движения; Модуль управления рулевой колонкой.
37	20A	Не используется.
38	30A	Электрические стеклоподъемники.

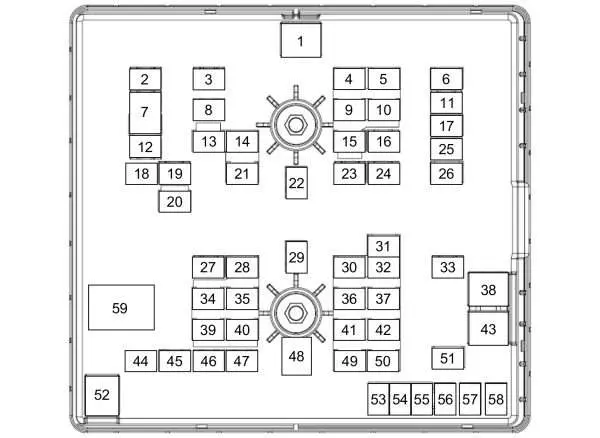

Блок предохранителей в моторном отсеке

Назначение блока предохранителей в моторном отсеке (2.0 л Ecoblue)

Нет.	Ампер [A]	описание
1	50A	Дворники.
2	–	Не используется.
3	40A	Обогрев правой части лобового стекла.
4	15A	Насос заднего омывателя.
5	–	Не используется.
6	–	Не используется.
7	40A	Мотор переднего вентилятора.
8	40A	Обогрев левого лобового стекла.
9	15A	Закрытие задней двери.
10	5A	Модуль управления питанием аккумулятора – MHEV.
11	40A	Вспомогательная точка электропитания. USB-порт.
12	20A	Корно
13	20A	Система селективного каталитического восстановления.
14	10	Мощность автомобиля 5.
15	–	Не используется.
16	–	Не используется.
17	10	Фары высокой интенсивности с правой стороны.
18	40A	Обогреватель заднего стекла.
19	20A	Передние противотуманные фары.
20	10	Электро складывающиеся зеркала.
21	15A	Мощность автомобиля 4.
22	40A	Задний электродвигатель вентилятора.
23	20A	Топливный насос.
24	40A	Реле стартера.
25	40A	Вспомогательная точка электропитания.
26	10	Газоразрядные фары высокой интенсивности с левой стороны.
27	40A	Система селективного каталитического восстановления.
28	20A	Мощность автомобиля 1.
29	40A	Подогреватель топливного фильтра.
30	15A	Насос охлаждающей жидкости.
31	5A	Система предотвращения блокировки колес.
32	15A	Модуль управления коробкой передач.
33	30A	Доброжелательность.
34	15A	Система селективного каталитического восстановления.
35	15A	Мощность автомобиля 2.
36	5A	Ременной встроенный стартер – MHEV.
37	5A	Свечи накаливания. Модуль управления коробкой передач.
38	60A	Канделетт.
39	15A	Система селективного каталитического восстановления.
40	10	Мощность автомобиля 3.
41	10	Контроль свечей накаливания.
42	15A	Блок управления коробкой передач.
43	60A	Насос с антиблокировочной системой.
44	25A	Вентилятор.
45	30A	Розетка прицепа.
46	–	Не используется.
47	40A	Задняя подвеска.
48	50A	Вентилятор.
49	15A	Датчик оксида азота.
50	5A	Закрытый подогреватель вентиляции картера.
51	10	Муфта кондиционера.
52	50A	Вентилятор.
53	5A	Активный натяжитель – MHEV.
54	20A	Аварийная сигнализация.
55	25A	Насос трансмиссионной жидкости.
56	20A	Подогреватель топлива.
57	25A	Антиблокировочная система тормозов с электронной системой стабилизации.
58	30A	Розетка прицепа.
59	–	Реле вентилятора охлаждения.

Схемы блоков предохранителей (PHEV)

Предохранительный ящик

Назначение предохранителей в блоке предохранителей (2.0 л Ecoblue и PHEV)

ПРОЧИТАЙТЕ Ford Edge (2021-2022 гг.) — блок предохранителей и реле

Нет.	Ампер [A]	описание
1	125A	Модуль управления кузовным оборудованием.
2	80A	Электронный усилитель руля.
3	150A	Дополнительный обогреватель.
4	–	Не используется.
5	–	Не используется.
6	150A	Блок предохранителей в салоне.
7	60A	Кемпер
8	–	Аккумулятор
9	470A	Инвертор CC/CC.
10	300A	Блок предохранителей в моторном отсеке.
11	–	Не используется.
12	150A	Блок предохранителей в салоне водителя.
13	–	Реле снижения нагрузки.
14	180A	Дополнительный пункт продажи 1.
15	60A	Дополнительный пункт продажи 2.

Блок предохранителей в салоне

Назначение предохранителей комбинации приборов (PHEV)

Нет.	Ампер [A]	описание
1	–	Не используется.
2	–	Не используется.
3	–	Не используется.
4	20A	Обогреватель заднего стекла.
5	20A	Обогреватель заднего стекла.
6	–	Не используется.
7	–	Не используется.
8	25A	Мотор стеклоочистителя.
9	25A	Мотор стеклоочистителя.
10	20A	Вспомогательная точка электропитания.
11	20A	Вспомогательная точка электропитания.
12	10	Наружные зеркала с подогревом.
13	–	Не используется.
14	–	Не используется.
15	–	Не используется.
16	5A	USB-порт.
17	–	Не используется.
18	5A	USB-порт.
19	–	Не используется.
20	5A	USB-порт.
21	–	Не используется.
22	–	Не используется.
23	–	Не используется.
24	–	Не используется.
25	–	Не используется.
26	–	Не используется.
27	–	Не используется.
28	20A	Мотор заднего дворника.
29	–	Не используется.
30	5A	Автоматические дворники.
31	–	Не используется.
32	15A	Модуль управления автомобилем.
33	15A	Модуль управления автомобилем.
34	15A	Модуль управления автомобилем.
35	–	Не используется.
36	–	Не используется.
37	50A	Модуль управления кузовным оборудованием.
38	60A	Инвертор CC/CA.
39	–	Не используется.
40	30A	Водительское сиденье с гидроусилителем руля.
41	–	Не используется.
42	–	Не используется.
43	10	Переключатель включения/выключения тормоза.
44	–	Не используется.
45	10	Генератор постоянного тока/инвертор переменного тока.
46	15A	Модуль буксировки прицепа.
47	10	Модуль апфиттера.
48	15A	Интерфейс апфиттера.
49	5A	Тачиграфо.
50	–	Не используется.
51	10	Информационная система слепых зон.
52	10	Блок предохранителей в моторном отсеке.
53	–	Не используется.
54	–	Не используется.
55	5A	Модуль буксировки прицепа.
56	–	Не используется.
57	10	Наладчик реле.
58	–	Не используется.
59	–	Не используется.
60	20A	Вспомогательная точка электропитания.
61	10	Блок предохранителей в моторном отсеке.
62	–	Не используется.
63	20A	Управление освещением.
64	10	Сиденья с подогревом.
65	10	Сиденья с подогревом.
66	–	Не используется.
67	5A	Электронный усилитель руля.
68	50A	Модуль управления кузовным оборудованием.
69	–	Не используется.
70	–	Не используется.
71	15A	Модуль управления динамикой автомобиля.
72	–	Не используется.
73	40A	Модуль буксировки прицепа.
74	15A	Датчик контроля заряда батареи.
75	5A	Запустить/Запустить.
76	10	Преобразователь постоянного/переменного тока электродвигателя.
77	5A	Управление освещением.
78	–	Не используется.
79	–	Не используется.
80	–	Не используется.
81	40A	Реле запуска/пуска.
82	–	Не используется.
83	40A	Реле запуска/пуска.
84	–	Наладчик реле.

Модуль управления кузовным оборудованием

Назначение предохранителей в блоке управления кузовным оборудованием (PHEV)

Нет.	Ампер [A]	описание
1	–	Не используется.
2	10	Силовой инвертор.
3	7,5A	переключатель стеклоподъемников; Наружные зеркала заднего вида с электроприводом.
4	20A	Не используется.
5	–	Не используется.
6	10	Противоугонный зонд.
7	10	Не используется.
8	5A	Телематический модем.
9	5A	Датчик проникновения; Задний кондиционер.
10	–	Не используется.
11	–	Не используется.
12	7,5A	Климат-контроль.
13	7,5A	Разъем канала передачи данных; Рулевая колонка; Щиток приборов
14	–	Не используется.
15	15A	Модуль СИНХРОНИЗАЦИИ 3.
16	–	Не используется.
17	7,5A	Тачиграфо.
18	7,5A	Не используется.
19	5A	Зонд с резервной батареей.
20	5A	Выключатель.
21	5A	Положительное управление температурным коэффициентом нагревателя.
22	5A	Модуль управления сигнализацией пешеходов.
23	30A	Не используется.
24	30A	Не используется.
25	20A	Модуль водительской двери.
26	30A	Модуль пассажирской двери.
27	30A	Не используется.
28	30A	Не используется.
29	15A	Не используется.
30	5A	Не используется.
31	10	Разъем канала передачи данных; Приёмник дистанционного ключа.
32	20A	Радио.
33	–	Не используется.
34	30A	Тачиграфо; Центр новостей; Нагреватель с положительным температурным коэффициентом; Инвертор CC/CA; Камера системы удержания полосы движения; Помощь при парковке; Рулевая колонка.
35	5A	Не используется.
36	15A	Помощь при парковке; Камера системы удержания полосы движения; Модуль управления рулевой колонкой.
37	20A	Не используется.
38	30A	Электрические стеклоподъемники.

Блок предохранителей в моторном отсеке

Назначение блока предохранителей в моторном отсеке (PHEV)

ПРОЧИТАЙТЕ Ford C-MAX Hybrid (2014-2015) – Блок предохранителей

Нет.	Ампер [A]	описание
1	50A	Дворники.
2	–	Не используется.
3	40A	Обогрев правого лобового стекла.
4	15A	Задний мотор стиральной машины.
5	–	Не используется.
6	5A	Привод крышки топливного бака.
7	40A	Мотор переднего вентилятора.
8	40A	Обогрев левого лобового стекла.
9	–	Не используется.
10	5A	Запорный клапан топливного бака.
11	40A	Вспомогательная точка электропитания. USB-порт.
12	20A	Корно
13	10	Мощность автомобиля 3.
14	5A	Запорный клапан сердечника нагревателя.
15	5A	Турбонасос охлаждающей жидкости.
16	–	Не используется.
17	10	Фары высокой интенсивности с правой стороны.
18	40A	Обогреватель заднего стекла.
19	30A	Модуль управления топливным насосом.
20	10	Электро складывающиеся зеркала.
21	15A	Высокотемпературный насос охлаждающей жидкости.
22	40A	Задний электродвигатель вентилятора.
23	–	Не используется.
24	40A	Запустить/Запустить.
25	40A	Вспомогательные точки питания.
26	10	Газоразрядные фары высокой интенсивности с левой стороны.
27	–	Не используется.
28	15A	Электронный насос охлаждения двигателя.
29	40A	Тормозной вакуумный насос.
30	15A	Насос охлаждения тягового аккумулятора.
31	5A	Система предотвращения блокировки колес.
32	–	Не используется.
33	30A	Модуль управления тяговым поездом.
34	15A	Мощность автомобиля 4.
35	5A	Клапан охлаждения тяговой батареи.
36	5A	Запорный клапан переднего испарителя.
37	–	Не используется.
38	–	Не используется.
39	15A	Мощность автомобиля 2.
40	5A	Компрессор кондиционера.
41	5A	Запорный клапан охлаждающего устройства.
42	5A	Запорный клапан заднего отопителя.
43	60A	Насос с антиблокировочной системой.
44	25A	Вентилятор.
45	30A	Розетка прицепа.
46	40A	Нагревательный элемент 3.
47	40A	Нагревательный элемент 1.
48	50A	Вентилятор.
49	10	Нагреватель с положительным температурным коэффициентом.
50	5A	Задний запорный клапан испарителя.
51	15A	Модуль управления питанием от аккумулятора.
52	50A	Вентилятор.
53	5A	Байпасный запорный клапан.
54	10	Модуль контроля заряда аккумулятора.
55	5A	Модуль управления автомобилем.
56	–	Не используется.
57	25A	Клапаны антиблокировочной системы.
58	40A	Нагревательный элемент 2.
59	–	Реле вентилятора охлаждения.

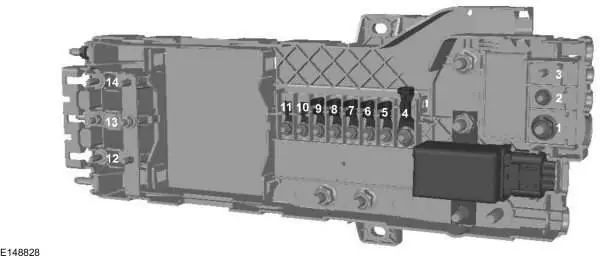

Схемы блока предохранителей (дизель 2,2 л)

Предохранительный ящик

Назначение предохранителей в блоке предохранителей (дизель 2,2 л)

Нет.	Ампер [A]	описание
F1	470A	генератор переменного тока; Доброжелательность; Распределительная коробка двигателя.
F2	100A	Блок предохранителей в салоне.
F3	–	Не используется.
F4	200A	Вспомогательная распределительная коробка.
F5	100A	Вспомогательная распределительная коробка.
F6	80A	Электрический нагреватель.
F7	80A	Реле обогрева лобового стекла.
F8	100A	Коробка подключения двигателя.
F9	100A	Вспомогательная распределительная коробка.
F10	60A	Блок предохранителей в салоне.
F11	60A	Блок предохранителей в салоне.
F12	60A	Модифицированное подключение автомобиля.
F13	60A	Модифицированное подключение автомобиля.
F14	60A	Модифицированное подключение автомобиля.

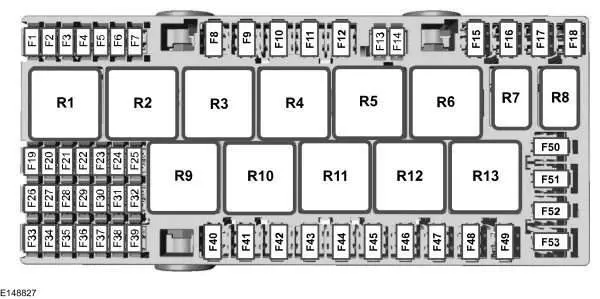

Блок предохранителей в салоне

Назначение предохранителей в комбинации приборов (дизель 2,2 л)

ЧИТАЙТЕ  Ford Mondeo (2020) — Блок предохранителей

Нет.	Ампер [A]	описание
F1	10	Форма проверки ограничений.
F2	–	Не используется.
F3	10	Наружные зеркала с подогревом.
F4	–	Не используется.
F5	20A	Подогреватель топлива.
F6	5A	Тачиграфо.
F7	10	Адаптивный круиз-контроль.
F8	40A	Инвертор CC/CA.
F9	–	Не используется.
F10	30A	Водительское сиденье с гидроусилителем руля.
F11	–	Не используется.
F12	–	Не используется.
F13	–	Не используется.
F14	5A	Модуль управления коробкой передач.
F15	40A	Модуль управления коробкой передач.
F 16	40A	Блок предохранителей в салоне.
F17	–	Не используется.
F18	30A	Антиблокировочная система тормозов с электронной системой стабилизации.
F19	5A	Тачиграфо.
F20	5A	Реле обогрева лобового стекла; Наружное зеркало заднего вида с подогревом; розетка переменного тока; Инвертор CC/CA.
F21	10	Модифицированное подключение автомобиля.
F22	15A	Блок предохранителей в салоне.
F23	7,5A	Климат-контроль.
F24	5A	Регулировка фар.
F25	7,5A	Внутреннее освещение.
F26	10	Сиденья с подогревом.
F27	10	Сиденья с подогревом.
F28	20A	Угловые светильники.
F29	10	Задняя камера; Внутреннее зеркало заднего вида; Система удержания полосы движения.
F30	5A	Адаптивный круиз-контроль.
F31	–	Не используется.
F32	10	Внутренняя лампа.
F33	–	Не используется.
F34	20A	Задний стеклоочиститель.
F35	5A	Зеркала заднего вида с электроприводом складывания.
F36	20A	Корно
F37	7,5A	Неиспользованный (запасной).
F38	5A	Реле стеклоочистителей; Реле заднего дворника; Реле звукового сигнала; Реле обдува двигателя.
F39	7,5A	Электрические стеклоподъемники; Заднее отопление, вентиляция и кондиционирование воздуха; Бесключевой удаленный доступ.
F40	40A	Двигатель вентилятора.
F41	40A	Задний электродвигатель вентилятора.
F42	30A	Обогреватель заднего стекла.
F43	30A	Буксирный модуль.
F44	60A	Вспомогательные точки питания.
F45	–	Не используется.
F46	30A	Электрические стеклоподъемники.
F47	20A	Более легкий.
F48	20A	Задние дополнительные розетки.
F49	20A	Передние дополнительные розетки.
F50	60A	Реле зажигания 1.
F51	60A	Реле зажигания 2.
F52	40A	Обогрев левого лобового стекла.
F53	40A	Обогрев правого лобового стекла.
Реле
R1	Подогреватель топлива.
R2	Вспомогательные точки питания.
R3	Не используется.
R4	Реле зажигания 2.
R5	Не используется.
R6	Реле зажигания 1.
R7	Корно
R8	Не используется.
R9	Двигатель вентилятора.
R10	Задний электродвигатель вентилятора.
R11	Обогреватель заднего стекла; Наружные зеркала с подогревом.
R12	Обогрев правого лобового стекла.
R13	Обогрев лобового стекла с левой стороны.

Модуль управления кузовным оборудованием

Назначение предохранителей модуля управления кузовным оборудованием (дизельный двигатель 2,2 л)

Нет.	Ампер [A]	описание
F1	15A	Центральный замок.
F2	15A	Центральный замок.
F3	15A	Выключатель; Вспомогательный аккумулятор.
F4	5A	Модуль управления системой помощи при парковке.
F5	5A	Модуль датчика дождя; Автолампада.
F6	15A	Насос омывателя лобового стекла.
F7	7,5A	Внешние зеркала.
F8	15A	Передние противотуманные фары.
F9	10	Светофор справа.
F10	10	Светофор слева.
F11	25A	Прямые наружные фары; Боковые огни слева.
F12	20A	Противоугонный зонд; Зонд с резервной батареей.
F13	15A	Разъем канала передачи данных; Реле вспомогательной розетки; Внутреннее освещение.
F14	25A	Дневной свет; указатели поворота; Задний противотуманный фонарь.
F15	25A	Внешние фонари слева; Фары с правой стороны; Высоко установленный стоп-сигнал.
F 16	20A	Звуковой контроль.
F17	7,5A	Двигатель вентилятора; Приборная доска; Управление кондиционером.
F18	10	Управление освещением; Летающий модуль.
F19	5A	Передний интерфейсный модуль управления/дисплея.
F20	5A	Пассивная противоугонная система; Включить.
F21	3	Звуковой контроль; Задержка аксессуаров.

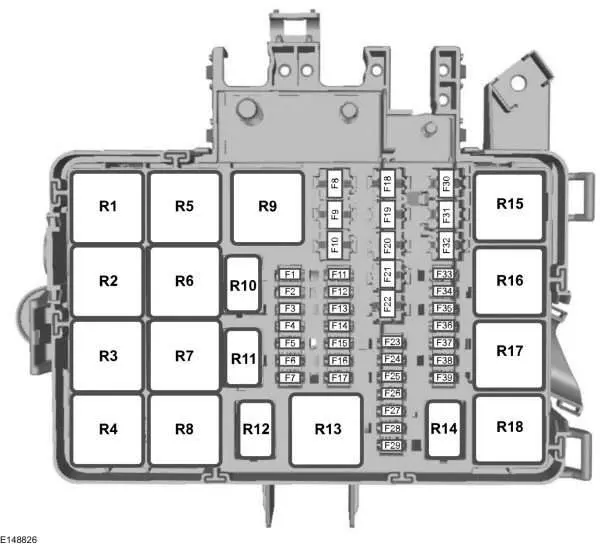

Блок предохранителей в моторном отсеке

Назначение блока предохранителей в моторном отсеке (дизель 2,2 л)

Нет.	Ампер [A]	описание
F1	–	Не используется.
F2	–	Не используется.
F3	–	Не используется.
F4	–	Не используется.
F5	3A	Свеча накаливания испарителя сажевого фильтра.
F6	3A	Антиблокировочная система тормозов с электронной системой стабилизации.
F7	7,5A	Модуль управления системой трансмиссии; Модуль блока телематического управления.
F8	–	Не используется.
F9	30A	Стеклоочиститель слева.
F10	30A	Правый дворник.
F11	10	Муфта кондиционера.
F12	20A	Свеча накаливания испарителя сажевого фильтра.
F13	–	Не используется.
F14	–	Не используется.
F15	–	Не используется.
F 16	–	Не используется.
F17	–	Не используется.
F18	40A	Антиблокировочная система тормозов с электронной системой стабилизации.
F19	30A	Соленоид стартера.
F20	60A	Канделетт.
F21	60A	Реле зажигания 3.
F22	30A	Подогреватель топлива.
F23	10	Не используется (резерв).
F24	7,5A	Топливный насос.
F25	15A	Неиспользованный (запасной).
F26	–	Не используется.
F27	–	Не используется.
F28	–	Не используется.
F29	3A	Аудиоблок.
F30	60A	Низкоскоростной вентилятор охлаждения.
F31	–	Не используется.
F32	60A	Мотор стеклоочистителя.
F33	–	Не используется.
F34	–	Не используется.
F35	15A	Модуль управления коробкой передач.
F36	7,5A	Датчик массового расхода воздуха.
F37	7,5A	Клапан регулировки количества топлива.
F38	7,5A	Муфта кондиционера.
F39	15A	Датчик температуры выхлопных газов; Топливный насос системы испарения топлива; Электромагнитный клапан перепуска хладагента; Низкоскоростной вентилятор охлаждения; Высокоскоростной вентилятор охлаждения.
Реле
R1	Реле зажигания 3.
R2	Не используется.
R3	Задний стеклоочиститель.
R4	Реле стеклоочистителей.
R5	Не используется.
R6	Дворники.
R7	Скорость работы дворников.
R8	Подогреватель топлива.
R9	Доброжелательность.
R10	Муфта кондиционера.
R11	Свеча накаливания системы испарения топлива.
R12	Топливный насос.
R13	Не используется.
R14	Не используется.
R15	Низкоскоростной вентилятор охлаждения.
R16	Не используется.
R17	Модуль управления коробкой передач.
R18	Высокоскоростной вентилятор охлаждения.
