Ford Transit (2019-2020…) — блок предохранителей
Ford Transit (2019-2020) — Схема блока предохранителей
Расположение блока предохранителей
Пассажирский салон
Имеется четыре блока предохранителей:
- Блок предохранителей со стороны водителя расположен за съемной панелью под рулем;
- Блок предохранителей со стороны пассажира расположен за крышкой бардачка с правой стороны;
- Модуль управления кузовным оборудованием расположен за крышкой левого бардачка;
- Блок предохранителей расположен под сиденьем водителя.
Вано моторе
Схемы блока предохранителей

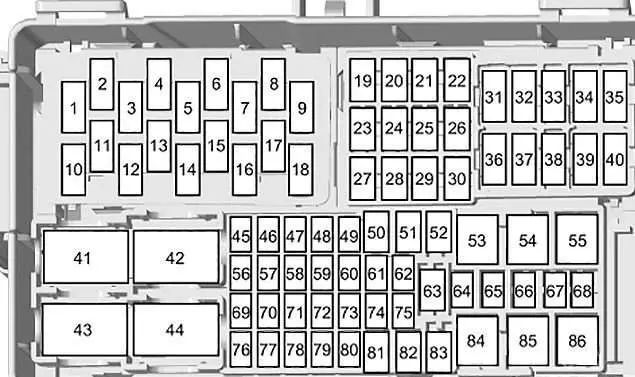

Предохранительный ящик
Назначение предохранителей в блоке предохранителей
Нет. | Ампер [A] | описание |
---|---|---|
1 | 125A | Модуль управления кузовным оборудованием. |
2 | 80A | Электронный усилитель руля. |
3 | 150A | Нагреватель с положительным температурным коэффициентом. |
4 | – | Не используется. |
5 | – | Не используется. |
6 | 150A | Блок предохранителей в салоне. |
7 | 60A | Кемпер |
8 | – | Не используется. |
9 | 500A | Доброжелательность; Генератор. |
10 | 300A | Блок предохранителей в моторном отсеке. |
11 | 250A | Двойные генераторы. |
12 | 150A | Блок предохранителей в салоне водителя. |
13 | 190A | Реле снижения нагрузки. |
14 | 175A | Дополнительная точка питания 1. |
15 | 60A | Дополнительный пункт продажи 2. |
Блок предохранителей со стороны водителя
Назначение предохранителей в блоке предохранителей со стороны водителя
Нет. | Ампер [A] | описание |
---|---|---|
1 | 5A | USB-порт. |
2 | – | Не используется. |
3 | 5A | USB-порт. |
4 | – | Не используется. |
5 | – | Не используется. |
6 | – | Не используется. |
7 | – | Не используется. |
8 | – | Не используется. |
9 | 10 | Наружные зеркала с подогревом. |
10 | 5A | Вентилятор. |
11 | – | Не используется. |
12 | – | Не используется. |
13 | – | Не используется. |
14 | – | Не используется. |
15 | – | Не используется. |
16 | 5A | Датчик дождя. |
17 | – | Не используется. |
18 | – | Не используется. |
19 | – | Не используется. |
20 | – | Не используется. |
21 | 20A | Обогреватель заднего стекла. |
22 | 20A | Обогреватель заднего стекла. |
23 | 20A | Вспомогательная точка электропитания. |
24 | 20A | Вспомогательная точка электропитания. |
25 | – | Не используется. |
26 | 25A | Мотор стеклоочистителя. |
27 | – | Не используется. |
28 | 30A | Изменились соединения автомобиля. |
29 | 20A | Подогреватель топлива. |
30 | 30A | Пластины с электроприводом |
31 | – | Не используется. |
32 | – | Не используется. |
33 | – | Не используется. |
34 | – | Не используется. |
35 | – | Не используется. |
36 | – | Не используется. |
37 | – | Не используется. |
38 | – | Не используется. |
39 | – | Не используется. |
40 | – | Не используется. |
41 | 25A | Реле снижения нагрузки. |
42 | 40A | Реле стартера. |
43 | 40A | Наладчик реле. |
44 | 40A | Реле стартера. |
45 | 10 | Интерфейсный модуль для кузовостроителей. |
46 | – | Не используется. |
47 | – | Не используется. |
48 | 5A | Изменились соединения автомобиля. |
49 | 10 | Выключатель педали тормоза. |
50 | 30A | Пассажирское сиденье с электроприводом. |
51 | 40A | Изменились соединения автомобиля. |
52 | 30A | Водительское сиденье с гидроусилителем руля. |
53 | 60A | Batteria |
54 | 60A | Силовой инвертор. |
55 | 50A | Модуль управления кузовным оборудованием. |
56 | 10 | Изменились соединения автомобиля. |
57 | – | Не используется. |
58 | 10 | Разъем интерфейса кузова прицепа; Интерфейс апфиттера; Вторая распределительная коробка. |
59 | 10 | Задний кондиционер; Передняя камера; Задняя камера; Модуль адаптивного круиз-контроля; Информационная система слепых зон. |
60 | 10 | Модуль управления тормозами прицепа. |
61 | – | Не используется. |
62 | 15A | Улучшен модуль системы реле отключения. |
63 | 20A | Вспомогательная точка электропитания. |
64 | 40A | Изменились соединения автомобиля. |
65 | – | Не используется. |
66 | 10 | Улучшенная система реле отключения; Кемпер;; Реле снижения нагрузки. |
67 | – | Не используется. |
68 | 5A | Модуль буксировки прицепа. |
69 | 5A | Модуль маховика. |
70 | – | Не используется. |
71 | 10 | Подогрев пассажирского сиденья. |
72 | 10 | Подогрев водительского сиденья. |
73 | 20A | Адаптивный модуль переднего освещения; Регулировка фар. |
74 | – | Не используется. |
75 | 20A | Блок предохранителей в моторном отсеке. |
76 | 10 | Переключатель управления электрическими раздвижными дверями. |
77 | 5A | Переключатель фар. |
78 | 7,5A | Изменились соединения автомобиля. |
79 | 5A | Реле блока предохранителей в салоне водителя. |
80 | – | Не используется. |
81 | 40A | Модуль буксировки прицепа. |
82 | 30A | Раздвижная дверь с электроприводом. |
83 | 30A | Модуль управления тормозами прицепа. |
84 | 50A | Модуль управления кузовным оборудованием. |
85 | 30A | Раздвижная дверь с электроприводом. |
86 | 50A | Модуль управления кузовным оборудованием. |
Блок предохранителей со стороны пассажира
Назначение предохранителей в блоке предохранителей со стороны пассажира
ЧИТАТЬ Ford Explorer (2018-2019) – блок предохранителей
Нет. | Ампер [A] | описание |
---|---|---|
1 | – | Реле 2. |
2 | – | Реле 3. |
3 | – | Реле 1. |
4 | – | Реле 4. |
5 | – | Реле 5. |
6 | – | Не используется. |
7 | – | Не используется. |
8 | – | Реле 7. |
9 | – | Реле 8. |
10 | – | Не используется. |
11 | – | Не используется. |
12 | – | Реле 9. |
13 | – | Реле 6. |
14 | 5A | Включить. |
15 | 5A | Питание. |
16 | – | 3 релейных вспомогательных контакта. |
17 | – | 3 релейных вспомогательных контакта. |
18 | – | 3 релейных вспомогательных контакта. |
19 | – | 4 релейных вспомогательных контакта. |
20 | – | Контакт вспомогательного реле 5. |
21 | – | Вспомогательное реле блока предохранителей. |
22 | – | 7 релейных вспомогательных контакта. |
23 | – | 8 релейных вспомогательных контакта. |
24 | – | 9 релейных вспомогательных контакта. |
Модуль управления кузовным оборудованием

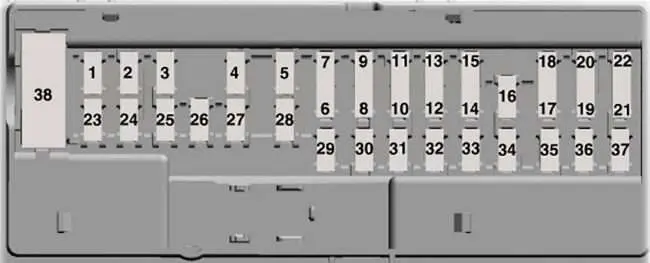

Назначение предохранителей в блоке управления кузовным оборудованием
Нет. | Ампер [A] | описание |
---|---|---|
1 | – | Не используется. |
2 | 10 | Силовой инвертор. |
3 | 7,5A | переключатель стеклоподъемников; Наружные зеркала заднего вида с электроприводом. |
4 | 20A | Не используется. |
5 | – | Не используется. |
6 | 10 | Не используется. |
7 | 10 | Не используется. |
8 | 5A | Противоугонный зонд. |
9 | 5A | Датчик проникновения; Задний кондиционер. |
10 | – | Не используется. |
11 | – | Не используется. |
12 | 7,5A | Климат-контроль. |
13 | 7,5A | Разъем канала передачи данных; Рулевая колонка; Панель приборов. |
14 | 15A | Модуль управления питанием аккумулятора – MHEV. |
15 | 15A | Модуль СИНХРОНИЗАЦИИ 3. |
16 | – | Не используется. |
17 | 7,5A | Не используется. |
18 | 7,5A | Не используется. |
19 | 5A | Не используется. |
20 | 5A | Включить. |
21 | 5A | Положительное управление температурным коэффициентом нагревателя. |
22 | 5A | Модуль управления сигнализацией пешеходов. |
23 | 30A | Не используется. |
24 | 30A | Не используется. |
25 | 20A | Не используется. |
26 | 30A | Не используется. |
27 | 30A | Не используется. |
28 | 30A | Не используется. |
29 | 15A | Не используется. |
30 | 5A | Не используется. |
31 | 10 | Разъем канала передачи данных; Приёмник дистанционного ключа. |
32 | 20A | Радио; Телематическая форма. |
33 | – | Не используется. |
34 | 30A | Центр новостей; Нагреватель с положительным температурным коэффициентом; Инвертор CC и CA; Камера системы удержания полосы движения; Помощь при парковке; Рулевая колонка. |
35 | 5A | Не используется. |
36 | 15A | Помощь при парковке; Камера системы удержания полосы движения; Модуль управления рулевой колонкой. |
37 | 20A | Не используется. |
38 | 30A | Электрические стеклоподъемники. |
Блок предохранителей в моторном отсеке

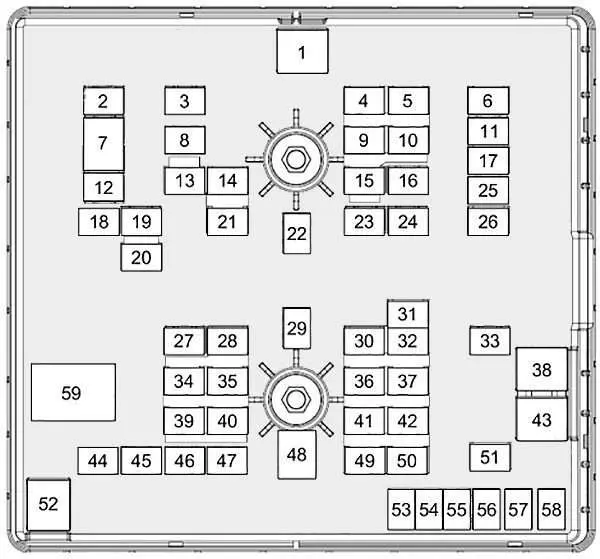

Назначение блока предохранителей в моторном отсеке
ЧИТАЙТЕ Форд Скорпион 2 (1994-1998) – блок предохранителей
Нет. | Ампер [A] | описание |
---|---|---|
1 | 50A | Дворники. |
2 | 40A | Полноприводный автомобиль. |
3 | 40A | Обогрев правого лобового стекла. |
4 | 30A | Парковочные огни. |
5 | 10 | Реверсивный свет. |
6 | – | Не используется. |
7 | 40A | Мотор переднего вентилятора. |
8 | 40A | Обогрев левого лобового стекла. |
9 | 15A | Закрытие задней двери. |
10 | – | Не используется. |
11 | 40A | Вспомогательная розетка; USB-порт. |
12 | 20A | Корно |
13 | 10 | Система селективного каталитического восстановления. |
14 | 15A | Мощность автомобиля 5. |
15 | – | Не используется. |
16 | – | Не используется. |
17 | 10 | Фары высокой интенсивности с правой стороны. |
18 | 40A | Обогреватель заднего стекла. |
19 | 20A | Передние противотуманные фары. |
20 | 10 | Электро складывающиеся зеркала. |
21 | 15A | Мощность автомобиля 4. |
22 | 40A | Задний электродвигатель вентилятора. |
23 | 20A | Топливный насос. |
24 | 40A | Реле запуска/пуска. |
25 | 40A | Вспомогательные точки питания. |
26 | 10 | Газоразрядные фары высокой интенсивности с левой стороны. |
27 | – | Не используется. |
28 | 20A | Мощность автомобиля 1. |
29 | 40A | Подогреватель топливного фильтра. |
30 | 15A | Насос охлаждающей жидкости. |
31 | 5A | Система предотвращения блокировки колес. |
32 | 15A | Модуль управления коробкой передач. |
33 | 30A | Доброжелательность. |
34 | 15A | Система селективного каталитического восстановления. |
35 | 15A | Мощность автомобиля 2. |
36 | 5A | Перепускной клапан охлаждающей жидкости двигателя. |
37 | 5A | Свечи накаливания. Модуль управления коробкой передач. |
38 | 60A | Вентилятор. |
39 | 15A | Система селективного каталитического восстановления. |
40 | 10 | Мощность автомобиля 3. |
41 | 10 | Блок управления свечами накаливания. |
42 | 15A | Блок управления коробкой передач. |
43 | 60A | Насос с антиблокировочной системой. |
44 | 25A | Вентилятор. |
45 | 30A | Розетка прицепа. |
46 | 40A | Канделетт. |
47 | 40A | Канделетт. |
48 | 50A | Вентилятор. |
49 | 15A | Датчик оксида азота. |
50 | 5A | Закрытый подогреватель вентиляции картера. |
51 | 10 | Муфта кондиционера. |
52 | 50A | Вентилятор. |
53 | – | Не используется. |
54 | 20A | Экстренное оповещение. |
55 | 25A | Шестеренчатый масляный насос. |
56 | 20A | Подогреватель топлива. |
57 | 25A | Антиблокировочная система тормозов с электронной системой стабилизации. |
58 | 30A | Розетка прицепа. |
59 | – | Реле вентилятора охлаждения. |
