Ford Transit (2015-2020) – блок предохранителей
Содержание
Ford Transit (2015-2020) — блок предохранителей Схема блока предохранителей (версия для ЕС)
Год выпуска: 2015, 2016, 2017, 2018, 2019, 2020.
Предохранитель прикуривателя (электророзетка) на Ford Transit (2015-2020 гг.). Предохранитель F47 находится в блоке предохранителей в салоне.

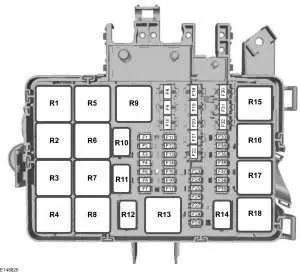

Блок предохранителей в моторном отсеке
| Нет. | Усилитель [А] | описание |
| F1 | 10 | Селективное каталитическое восстановление |
| F2 | 15 | Селективное каталитическое восстановление |
| F3 | 15 | Селективное каталитическое восстановление |
| F4 | 10 | Селективное каталитическое восстановление |
| F5 | 3 | Сажевый фильтр испарителя; Контроль свечей накаливания. |
| F6 | 3 | Система предотвращения блокировки колес; Помощь в стабилизации; Включить. |
| F7 | 7,5 | Модуль управления коробкой передач |
| F8 | 20 | Охлаждающий вентилятор |
| F9 | 30 | Левый дворник |
| F10 | 30 | Правый дворник |
| F11 | 10 | Муфта кондиционера |
| F12 | 20 | Сажевый фильтр свечи накаливания испарителя |
| F13 | – | Не используется |
| F14 | 3 | Селективное каталитическое восстановление – воспламенение |
| F15 | – | Не используется |
| F 16 | – | Не используется |
| F17 | – | Не используется |
| F18 | 40 | Система предотвращения блокировки колес; Помогите со стабильностью насоса. |
| F19 | 30 | Соленоид стартера |
| F20 | 60 | свечи накаливания |
| F21 | 60 | Реле зажигания 3 |
| F22 | – | Не используется |
| F23 | – | Не используется |
| F24 | 7,5 | Топливный насос высокого давления |
| F25 | – | Не используется |
| F26 | – | Не используется |
| F27 | – | Не используется |
| F28 | – | Не используется |
| F29 | – | Не используется |
| F30 | 40 | Вентилятор охлаждения 1 |
| F31 | 40 | Вентилятор охлаждения 2 |
| F32 | 60 | Двойной электродвигатель стеклоочистителя лобовое стекло |
| F33 | 20 | Вспомогательный водяной насос Старт-Стоп |
| F34 | – | Не используется |
| F35 | 15 | Питание системы управления блок питания |
| F36 | 15 | Датчик NOXI 2 |
| F37 | 7,5 | Клапан регулировки объема |
| F38 | 7,5 | Датчик массового расхода воздуха |
| F39 | 15 | Испаритель с дизельным насосом |
ЧИТАЙТЕ Ford Fiesta (1983-1989) – блок предохранителей и реле
| Реле | описание |
| R1 | Переключение |
| R2 | Аввиаменто |
| R3 | Задний стеклоочиститель |
| R4 | Не используется |
| R5 | Охлаждающий вентилятор |
| R6 | Дворники — время от времени. |
| R7 | Дворники — низкая и высокая скорость. |
| R8 | Не используется |
| R9 | Не используется |
| R10 | Муфта кондиционера |
| R11 | Система испарения топлива со свечой накаливания |
| R12 | Топливный насос высокого давления |
| R13 | Насос полного привода |
| R14 | Экономический |
| R15 | Охлаждающий вентилятор с низким потреблением высокоскоростной. |
| R16 | Селективное каталитическое восстановление |
| R17 | Модуль управления силовым агрегатом |
| R18 | Высокоскоростной вентилятор охлаждения |

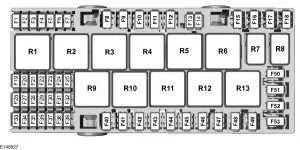

Панель предохранителей в салоне
Ford Transit — предохранители — салон
| Нет. | Усилитель [А] | описание |
| F1 | 10 | Модульная подушка безопасности |
| F2 | 20 | Обогрев заднего стекла |
| F3 | 10 | Наружные зеркала с подогревом |
| F4 | – | Не используется |
| F5 | – | Не используется |
| F6 | 5 | тахограф |
| F7 | 10 | Датчик батареи |
| F8 | 40 | Розетка переменного тока |
| F9 | – | Не используется |
| F10 | 30 | Водительское сиденье с гидроусилителем руля |
| F11 | 30 | Пассажирское сиденье с электроприводом |
| F12 | 30 | Шаг мощности |
| F13 | – | Не используется |
| F14 | 5 | Модуль управления слежением и блокировкой |
| F15 | 40 | Модуль управления реле аккумулятора блок питания. |
| F 16 | 40 | Силовое реле модуля управления привод. |
| F17 | – | Не используется |
| F18 | 30 | Клапаны антиблокировочной системы; Клапаны стабилизации. |
| F19 | 5 | тахограф |
| F20 | 5 | Наружное зеркало заднего вида с подогревом; Реле обогрева лобового стекла. |
| F21 | – | Не используется |
| F22 | 15 | Панель предохранителей в салоне |
| F23 | 7,5 | Модуль климат-контроля |
| F24 | 5 | Регулировка угла наклона фар |
| F25 | 7,5 | Внутреннее освещение |
| F26 | 10 | Наружные зеркала с подогревом |
| F27 | 20 | Подогрев передних сидений |
| F28 | 20 | Угловые светильники |
| F29 | 10 | Задняя парковочная камера; Система удержания полосы движения; Электрическое зеркало. |
| F30 | 5 | Адаптивный круиз-контроль |
| F31 | – | Не используется |
| F32 | 10 | Внутреннее освещение |
| F33 | 20 | Модуль полного привода |
| F34 | 20 | Задний стеклоочиститель |
| F35 | 5 | Зеркала с электроприводом складывания |
| F36 | 20 | Корно |
| F37 | 7,5 | Модуль синхронизации |
| F38 | 5 | Двигатель вентилятора; Реле звукового сигнала; Реле стеклоочистителей. |
| F39 | 7,5 | Удаленный бесключевой доступ; Аккумулятор; Электрические стеклоподъемники; Заднее отопление, вентиляция и кондиционер. |
| F40 | 40 | Двигатель переднего вентилятора |
| F41 | 40 | Задний двигатель вентилятора |
| F42 | 30 | Обогрев заднего стекла |
| F43 | 30 | Розетка прицепа |
| F44 | 60 | Вспомогательные точки питания |
| F45 | – | Не используется |
| F46 | 30 | Электрические окна |
| F47 | 20 | Розетка для прикуривателя |
| F48 | 20 | Задние вспомогательные розетки |
| F49 | 20 | Передние вспомогательные розетки |
| F50 | 60 | Реле зажигания 1 |
| F51 | 60 | Реле зажигания 2 |
| F52 | 40 | Нагревательный элемент лобового стекла левая сторона. |
| F53 | 40 | Обогреваемый элемент лобового стекла правая сторона. |
ЧИТАЙТЕ Ford F-150 (2004-2008) – блок предохранителей и реле
| Реле | описание |
| R1 | нагреватель горючий. |
| R2 | Вспомогательные точки питания |
| R3 | Не используется |
| R4 | Включение 2 |
| R5 | Электрические окна |
| R6 | Включение 1 |
| R7 | Корно |
| R8 | Не используется |
| R9 | Двигатель переднего вентилятора |
| R10 | Задний двигатель вентилятора |
| R11 | Обогреватель заднего стекла; Наружные зеркала с подогревом. |
| R12 | Нагревательный элемент лобового стекла левая сторона. |
| R13 | Обогреваемый элемент лобового стекла правая сторона. |

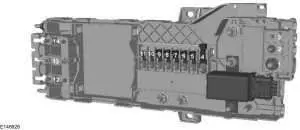

Предохранительный ящик
| Нет. | Усилитель [А] | описание |
| F1 | 470 | Блок предохранителей в моторном отсеке; Доброжелательность; Генератор. |
| F2 | 100 | Панель предохранителей в салоне; Блок предохранителей модуля управления кузовным оборудованием. |
| F3 | 40 | Модуль управления тяговым поездом; Система предотвращения блокировки колес. |
| F4 | 200 | Панель предохранителей в салоне |
| F5 | 100 | Панель предохранителей в салоне |
| F6 | 80 | Отопитель кабины |
| F7 | 80 | Обогрев лобового стекла |
| F8 | 100 | Распределительная коробка двигателя |
| F9 | 100 | Панель предохранителей в салоне |
| F10 | 60 | Питание панели предохранителей в кабине. |
| F11 | 60 | Питание панели предохранителей в кабине. |
| F12 | 60 | Дополнительная точка питания 1 |
| F13 | 60 | Дополнительная точка питания 2 |
| F14 | 60 | Дополнительная точка питания 3 |

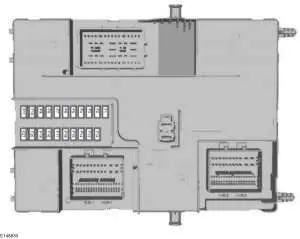

Блок предохранителей модуля управления кузовным оборудованием
| Нет. | Усилитель [А] | описание |
| F1 | 15 | Центральный замок 2 |
| F2 | 15 | Центральный замок 1 |
| F3 | 15 | Interruttore di Accensione |
| F4 | 5 | Модуль управления системой помощи при парковке |
| F5 | 5 | Модуль датчика дождя |
| F6 | 15 | Насос омывателя лобового стекла |
| F7 | 7,5 | Внешние зеркала заднего вида |
| F8 | 15 | Передние противотуманные фары |
| F9 | 10 | Светофоры справа |
| F10 | 10 | Светофор слева |
| F11 | 25 | Внешнее освещение справа; Боковые огни слева. |
| F12 | 20 | Фара на аккумуляторе; Противоугонный зонд. |
| F13 | 15 | Бортовая диагностика; Программа экономии заряда батареи. |
| F14 | 25 | Индикатор направления |
| F15 | 25 | Внешнее освещение слева; Правый габаритный фонарь; Центральный стоп-сигнал, установленный на высоте. |
| F 16 | 20 | Аудиоблок; Навигационный блок. |
| F17 | 7,5 | Приборная панель Приборная панель Приборная панель; Контроль отопления. |
| F18 | 10 | Модуль переключателя фар; Летающий модуль. |
| F19 | 5 | Интерфейсный модуль управления, передний дисплей |
| F20 | 5 | Пассивная противоугонная система зажигания |
| F21 | 5 | Вспомогательный курьер |
