Ford Transit (2006-2013) — Блок предохранителей

18.01.2024 /

Ford Transit (2006-2013) — Схема блока предохранителей

Год производства: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Предохранитель прикуривателя (розетка) в Honda Civic (2012 г.). Предохранитель 47 находится в блоке предохранителей.

Положение

Левостороннее движение

Ford Transit (2006-2013) — Блок предохранителейFord Transit (2006-2013) — Блок предохранителейFord Transit (2006-2013) — Блок предохранителей

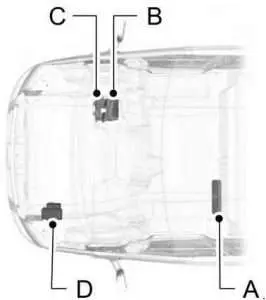

Ford Transit — Схема блока предохранителей — Расположение (левый руль)

Двигайтесь справа

Ford Transit (2006-2013) — Блок предохранителейFord Transit (2006-2013) — Блок предохранителейFord Transit (2006-2013) — Блок предохранителей

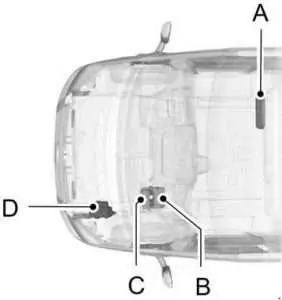

Ford Transit — Схема блока предохранителей — Расположение (правый руль)

A – Предохранительный ящик

B – Стандартный релейный блок

C – Распределительная коробка в салоне

D – Распределительная коробка моторного отсека

Предохранительный ящик

Ford Transit (2006-2013) — Блок предохранителейFord Transit (2006-2013) — Блок предохранителейFord Transit (2006-2013) — Блок предохранителей
Форд Транзит — схема предохранителей
Нет.Ампер [A]описание
1350Пуск и генератор
260Электропитание распределительной коробки пассажира – действуйте соответственно;

Пассажирская распределительная коробка KL15 для системы старт-стоп.

3100Распределительная коробка питания к двигателю – запуск не требуется
440Обогрев лобового стекла, правая сторона
5100Стандартный источник питания для релейной коробки – актуально без привода
640Обогрев лобового стекла, левая сторона
760Питание распределительной коробки пассажира – никаких действий не требуется
860Точка подключения клиента
960Точка подключения клиента
1060Точка подключения клиента
Курьер
R1Второй переключатель батареи

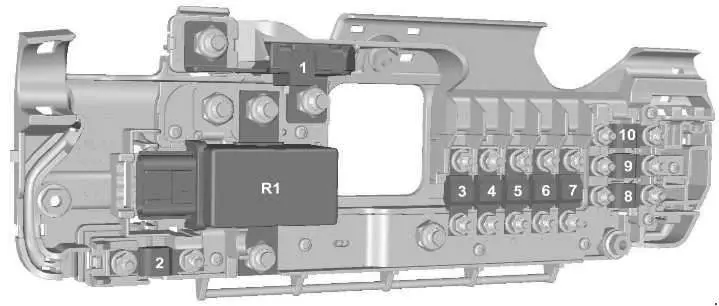

Распределительная коробка двигателя

Ford Transit (2006-2013) — Блок предохранителейFord Transit (2006-2013) — Блок предохранителейFord Transit (2006-2013) — Блок предохранителей

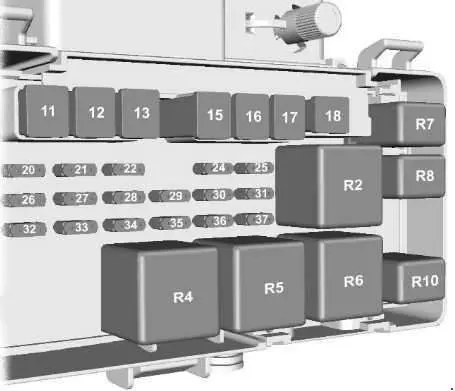

Ford Transit — Схема предохранителей — Моторный отсек
Нет.Ампер [A]описание
1160Вентилятор охлаждения двигателя
1230Поставка прицепа и буксирного модуля (KL30)
1340Насос АБС и ЕСП.
14–Не используется
1560свечи накаливания
1660Реле зажигания (КЛ15 №3
1730Выключатель стартера
1840Подача зажигания (KL15) к распределительной коробке пассажира

(автомобили без системы Старт-Стоп)

18–Не используется (автомобили с системой Старт-Стоп)
19–Не используется
2010ABS;

ЭСП;

Датчик угла поворота рулевого колеса;

Источник питания датчика YAW (KL30).

2125Клапаны и блок управления ABS и ESP
22–Не используется
23–Не используется
245Топливный насос (без подогревателя топлива)
2420Топливный насос (с подогревателем топлива)
25–Не используется
2615мощность ПКМ
275Топливный насос (с подогревателем топлива)
285Датчик Т-MAF
295Контроль свечи накаливания на испарителе
307.5Звукоочистительный клапан
3115Насос ВАП/УЭГО
3220Свеча накаливания испарителя
3310Фонари заднего хода
3420Блок питания для буксировки KL15
35–Не используется
3610Муфта кондиционера
37–Не используется
Реле
R2свечи накаливания
R3Буксировка прицепа (KL15)
R4Включение. вход
R5Мощность (КЛ15 №4)
R6Мощность (КЛ15 №3)
R7Топливный насос
R8Свеча накаливания испарителя
R9Не используется
R10Электромагнитный клапан муфты кондиционера

ПРОЧИТАЙТЕ Ford Taurus (1985–1991) — блок предохранителей

Стандартный релейный блок

Ford Transit (2006-2013) — Блок предохранителейFord Transit (2006-2013) — Блок предохранителейFord Transit (2006-2013) — Блок предохранителей

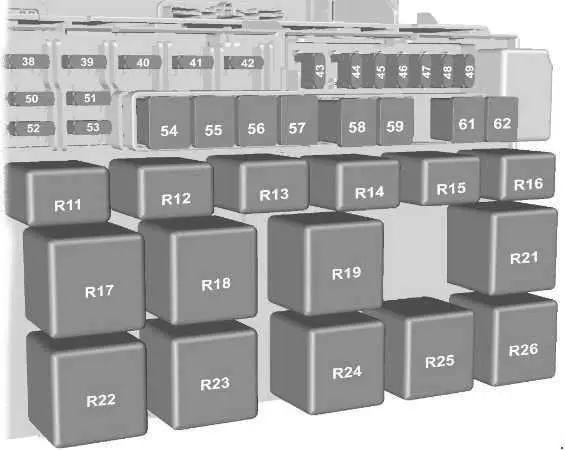

Ford Transit — Схема блока предохранителей — Стандартный блок реле
Нет.Ампер [A]описание
3820Задний стеклоочиститель
3910Передний и задний климат-контроль
405Не используется
415тахограф
425Корректор фар;

Главный выключатель (KL15).

4320Подогрев передних сидений
4420Корно
4520Вспомогательная розетка спереди
4610Наружные зеркала с подогревом, если установлена ​​CAT 1.
4720Более легкий
485Питание катушек реле, электрозеркал.
4920Дополнительная электрическая розетка сзади.
5010Ходовые огни, левая сторона
5110Светофоры справа
5210Яркий перекресток слева
5310Огни обгона с правой стороны
5430Крестовой предохранитель,

ослепительный,

дневной свет,

тачиграфо,

вентилятор для подогрева топлива

5540Двигатель вентилятора отопителя
5620Электрические окна
5730Двигатель вентилятора заднего отопителя
5830Мотор переднего стеклоочистителя
5930Обогрев заднего стекла, подогрев боковых зеркал.
60–Не используется
6160Реле зажигания (КЛ15 №1)
6260Реле зажигания (KL15 #2)
Реле
R11Погруженные мигающие огни
R12Наружные зеркала с подогревом (при наличии сигнализации CAT 1);

Розетка электропитания (если не установлена ​​сигнализация CAT 1).

R13Ослепительные фары
R14Корно
R15Дневные ходовые огни
R16Программируемый подогреватель топлива
R17Обогрев задних стекол и боковых зеркал

(или обогрев заднего стекла с левой стороны, если установлена ​​сигнализация категории 1)

R18Обогрев заднего стекла правой стороны, если установлена ​​сигнализация Cat 1
R19Мощность (КЛ15 №2)
R20PJB KL15 (одиночный старт-стоп)
R21Мощность (КЛ15 №1)
R22Обогрев лобового стекла, правая сторона
R23Функция высокого и низкого стеклоочистителя
R24Задний стеклоочиститель
R25Функция включения/выключения стеклоочистителя
R26Обогрев левого лобового стекла

ПРОЧИТАЙТЕ Ford S-MAX (2006-2015) – Блок предохранителей

Пассажирская распределительная коробка

Ford Transit (2006-2013) — Блок предохранителейFord Transit (2006-2013) — Блок предохранителейFord Transit (2006-2013) — Блок предохранителей

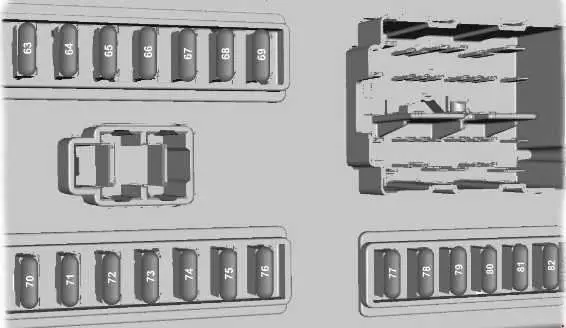

Ford Transit — Схема предохранителей в салоне
Нет.Ампер [A]описание
635Система задней парковки;

Датчик дождя.

642Датчик запроса педали акселератора
6515Выключатель стоп-сигнала
665Набор индикаторов;

Предоставление ПАТС;

Тачиграфо;

Подсветка переключателей панели приборов.

6715Моечный насос
6810Форма контроля ограничений
6920Внешний выключатель света (KL15)
7020Зонд с батарейным питанием
715Внешний выключатель света (KL30)
7210Экономия заряда батареи, OBDII (KL30)
7315Питание для радио, навигации и телефона
745Набор индикаторов;

Таймер подогревателя топлива;

Дистанционный доступ без ключа;

Датчик движения в помещении (KL30).

757.5Боковые огни, правая сторона
767.5Боковые фонари, левая сторона
775Питание замка зажигания;

Питание катушек выключателя аккумулятора.

7815Центральный замок
797.5Подсветка номерного знака;

Боковые мигалки.

8015Передние противотуманные фары
8110Задние противотуманные фары
823Питание аудиосистемы и приборной панели

Вспомогательные предохранители

Нет.Ампер [A]описаниеПоложение
8310Модуль буксировки прицепаМесто для ног с левой стороны
847.5Обнаружение свечей накаливания DPFПод распределительной коробкой моторного отсека
