Ford Transit (1995-2000) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1995, 1996, 1997, 1998, 1999, 2000.

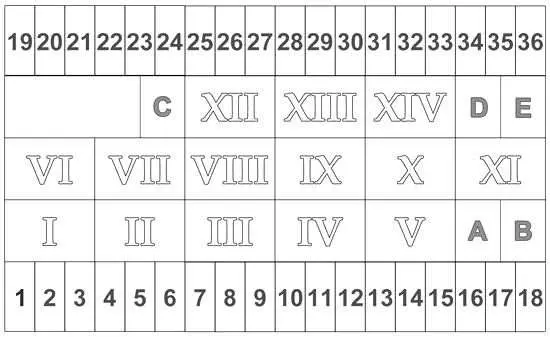

Схема блока предохранителей в салоне
Панель предохранителей расположена под приборной панелью с левой стороны руля (для доступа к ней откройте крышку).
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 30 25 | Плита |
| 2 | 15 | стуойя |
| 3 | 10 | Задний стеклоочиститель |
| 4 | тридцать | Электрические окна |
| 5 | 5 10 | АБС |
| 6 | 10 | Система контроля тяги, система холодного запуска, часы, ABS, система зарядки, фары, комбинация приборов |
| 7 | 10 | Стоп-сигнал |
| 8 | 10 | Индикаторы направления |
| 9 | 10 | Противоугонная сигнализация |
| 10 | тридцать | Кондиционер |
| 11 | 10 | Внутреннее освещение, радио, часы |
| 12 | 5 | Электрические наружные зеркала |
| 13 | 20 15 | легче |
| 14 | 20 | Звуковой сигнал, аварийный сигнализатор |
| 15 | 10 15 | Противоугонная сигнализация, сигнальная лампа |
| 16 | 20 | Обогрев заднего стекла, подогрев наружных зеркал. |
| 17 | 20 | Омыватели фар |
| 18 | тридцать | Обогрев лобового стекла |
| 19 | 10 | Часы, панель приборов, прикуриватель, правая боковая фара и задний фонарь, подсветка номерного знака, система охлаждения |
| 20 | 10 | Выключатель противотуманных фар, антипробуксовочная система, электрические стеклоподъемники, левая фара и задний фонарь, подсветка номерного знака |
| 21 | 10 | Правый ближний свет, корректор фар |
| 22 | 10 | Левый ближний свет |
| 23 | 10 | Основной фонарь справа |
| 24 | 10 | Основной фонарь слева |
| 25 | 10 | Задние противотуманные фары |
| 26 | 20 | Дневное освещение |
| 27 | 10 | Подогрев передних сидений |
| 28 | 10 | Рециркуляционное отопление, кондиционирование воздуха |
| 20 | Дополнительное отопление | |
| 29 | 20 | Передние противотуманные фары |
| 30 | – | Не используется |
| 31 | 10 | Центральный замок |
| 32 | 5 | Иммобилайзер |
| 33 | 5 | Иммобилайзер |
| 34 | 5 | Воздушная подушка |
| 35 | 5 | Освещение, вход реле обогревателя |
| 36 | 10 | Система мойки/очистки |
| A | Световой луч | |
| B | Главный радиус | |
| C. | Дневной свет | |
| D | Противоугонная система с левой стороны | |
| e. | Противоугонная система с правой стороны | |
| I | Реле зажигания | |
| II | Не используется | |
| III | Не используется | |
| IV | Индикаторы направления | |
| V | Звуковой сигнал внешнего освещения | |
| VI | Противотуманные огни | |
| VII | Система очистки фар | |
| VIII | Подогрев лобового стекла | |
| IX | Задний дворник, прерывистый режим работы дворника | |
| X | Стеклоочиститель, прерывистый режим работы стеклоочистителя | |
| XI | Обогрев заднего стекла и наружных зеркал | |
| XII | Дневное освещение | |
| XIII | Главный радиус | |
| XIV | Противоугонная сигнализация | |
| Противотуманные огни | ||
