Ford Transit (1992-1995) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1992, 1993, 1994, 1995.

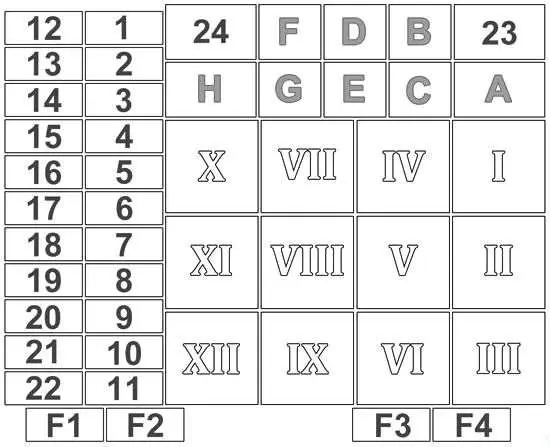

Схема блока предохранителей в салоне
Панель предохранителей расположена под приборной панелью слева от рулевого колеса.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 10 | Правый ближний свет |
| 2 | 10 | Левый ближний свет |
| 3 | 10 | Правые габаритные огни, освещение номерного знака, габаритные огни, освещение салона |
| 4 | 10 | Левые габаритные фонари, освещение номерного знака |
| 5 | 20 | Обогреватель заднего стекла |
| 6 | 20 | Омыватели фар |
| 7 | 20 | Обогрев лобового стекла |
| 8 | 3 | Электронный блок управления |
| 9 | 20 | легче |
| 10 | 10 | Освещение салона, будильник, радио, насос омывателя ветрового стекла. |
| 11 | 20 | Звуковой сигнал, аварийный сигнализатор |
| 12 | 10 | Омыватели фар, задние габаритные огни |
| 13 | 10 | Правая фара, индикатор дальнего света |
| 14 | 10 | Основной фонарь слева |
| 15 | 10 | Подогрев сидений, приборной панели, подогрев наружных зеркал. |
| 16 | 10 | Стоп-сигнал, фонари заднего хода, выключатель блокировки АКПП, датчик воды в топливе, лямбда-зонд |
| 17 | 10 | Индикаторы направления |
| 18 | 3 | addominali |
| 19 | 20 | Плита |
| 20 | 15 | стуойя |
| 21 | 15 | Редуктор шестерни в электромагните |
| 22 | 15 | Задний стеклоочиститель |
| 23 | 3 | Силовое реле («Турбодизель») |
| 24 | 20 | Ближний свет с пониженной интенсивностью |
| F1 | – | резерв |
| F2 | – | резерв |
| F3 | тридцать | addominali |
| F4 | тридцать | addominali |
| A | Ближний свет с пониженной интенсивностью | |
| B | Ближний свет | |
| C. | Не используется | |
| D | Не используется | |
| e. | Regolazione della Potenza | |
| F. | Главное реле | |
| G. | Силовое реле | |
| H. | Обогреватель заднего стекла | |
| I | Не используется | |
| II | Не используется | |
| III | Не используется | |
| IV | Обогрев лобового стекла | |
| V | Задний стеклоочиститель | |
| VI | Редуктор шестерни в электромагните | |
| VII | Индикаторы направления | |
| VIII | Омыватели фар | |
| IX | стуойя | |
| X | Плита | |
| XI | Не используется | |
| XII | Не используется | |
