Ford Transit (1986-1992) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1986, 1987, 1988, 1989, 1990, 1991, 1992.

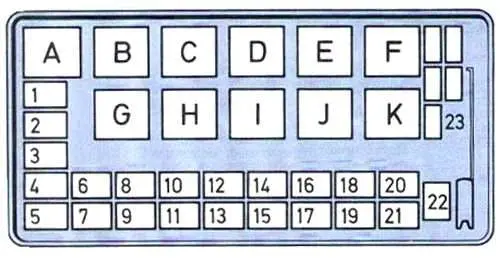

Схема блока предохранителей в салоне
Панель предохранителей расположена под приборной панелью слева от рулевого колеса.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 25 | Электродвигатель вентилятора отопителя, вентилятор фар |
| 2 | 10 | Индикаторы направления |
| 3 | 15 | Электродвигатель стеклоочистителя, насос омывателя ветрового стекла (автомобили без омывателей фар) |
| 4 | 10 | Фонари заднего хода, стоп-сигналы, обогрев заднего стекла |
| 5 | 10 | Указатели уровня топлива и температуры, индикатор зажигания, индикатор давления масла, индикатор низкого уровня тормозной жидкости, индикатор термостата дизельного двигателя. |
| 6 | 15 | Электродвигатель стеклоочистителя задней двери, насос омывателя задней двери |
| 7 | 15 | Выглядит соффуса |
| 8 | – | – |
| 9 | – | – |
| 10 | 10 | Правые фары и высокая подсветка приборной панели |
| 11 | 10 | Задние и задние фонари, освещение номерного знака |
| 12 | 10 | Правый ближний свет |
| 13 | 10 | Левый ближний свет |
| 14 | 10 | Ретронеббия, стирка по таймеру |
| 15 | – | – |
| 16 | 10 | Правый дальний свет, контрольная лампа дальнего света |
| 17 | 10 | Левый дальний свет |
| 18 | 10 | Передний плафон, задние фонари салона, насос омывателя ветрового стекла (автомобили с омывателями фар), часы/тахограф, радио |
| 19 | 20 | Люси ди Эмергенца |
| 20 | 25 | Омыватель фар, прикуриватель |
| 21 | 20 | Обогрев заднего стекла |
| 22 | 10 | Overdrive |
| 23 | – | Место для пяти запасных предохранителей |
| A | Тормоз автоматической коробки передач | |
| B | – | |
| C. | Выглядит соффуса | |
| D | Выглядит соффуса | |
| e. | – | |
| F. | Обогрев заднего стекла | |
| G. | Указатель поворота (большая нагрузка, если требуется буксировка прицепа) | |
| H. | Омыватели фар | |
| I | Прерывистый режим работы стеклоочистителя | |
| J. | Прерывистый режим работы дворника заднего стекла | |
| K. | – | |
