Ford Territory (2019-2020) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2019, 2020.

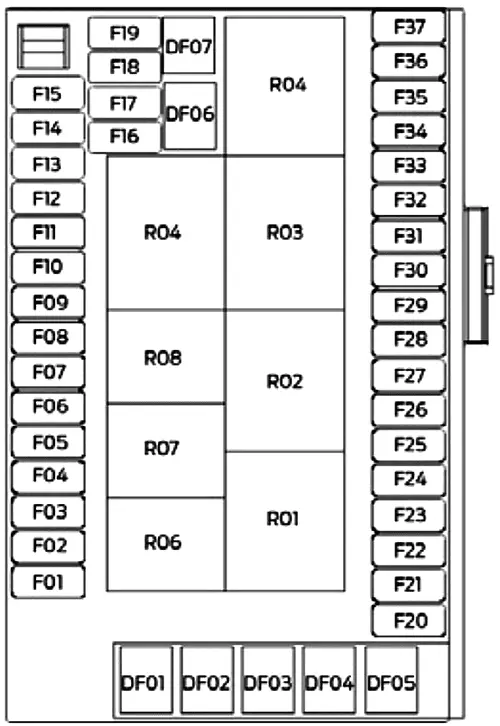

Блок предохранителей в салоне
| Номер | Ампер [A] | описание |
|---|---|---|
| F01 | 5A | Запись |
| F02 | 10 А. | Панель инструментов |
| F03 | 10 А. | Диагностический интерфейс, комбинированный переключатель, выключатель питания зеркала заднего вида |
| F04 | 10 А. | Правый задний противотуманный фонарь |
| F05 | – | Без использования |
| F06 | 10 А. | Антенна для распознавания ключей |
| F07 | – | Без использования |
| F08 | 30A | замок мотора |
| F09 | 10 А. | Модуль управления кондиционером 1 |
| F10 | 10 А. | Аварийное освещение |
| F11 | 25A | электрическое сиденье |
| F12 | Двадцать | Сдвижная крыша |
| F13 | Двадцать | зонт |
| F14 | 25A | Левое заднее стекло (SE) |
| F15 | 25A | Правое заднее стекло (SE) |
| F 16 | 10 А. | Стоп-сигнал, стоп-сигнал высокой передачи, рычаг переключения передач АКПП |
| F17 | 10 А. | Внутреннее зеркало заднего вида с электроприводом, лампа для чтения, лампа для макияжа, передний плафон, окружающий свет, освещение багажника |
| F18 | 10 А. | Правый боковой свет |
| F19 | 10 А. | левый боковой свет |
| F20 | 5A / 15A | Беспроводное зарядное устройство/радио |
| F21 | 5A | Реле заднего обогревателя |
| F22 | 10 А. | Модуль управления кондиционером 2 |
| F23 | 5A | Камера наблюдения на 360 градусов |
| F24 | 10 А. | стеклоподъемник |
| F25 | 10 А. | Панель приборов, переключатель электрического стояночного тормоза |
| F26 | 5A | Датчик угла отклонения от курса, левый переключатель на консоли, блок переключателей на приборной панели, BCM IG |
| F27 | 10 А. | ACU |
| F28 | 5A | Антенна распознавания ключей, замена |
| F29 | 10 А. | подогрев сидений |
| F30 | – | Без использования |
| F31 | 10 А. | Система контроля давления в шинах (TPMS) |
| F32 | 5A | ИГ ворота |
| F33 | 10 А. | Регулировка зеркала заднего вида, ADC BCM, модем, ACC |
| F34 | 10 А. | Звук 2 |
| F35 | 15A | прикуриватель, USB |
| F36 | Двадцать | Мощность автомобиля |
| F37 | 10 А. | Зеркало заднего вида с подогревом |
| DF01 | 40A | Питание для АСС |
| DF02 | 50A | Блок питания для IG1 |
| DF03 | 40A | Блок питания для IG2 |
| DF04 | 30A | Блок питания заднего обогревателя |
| DF05 | Двадцать | подогрев сидений |
| DF06 | Двадцать | Переднее левое стекло (SE) |
| DF07 | Двадцать | Правое переднее стекло (SE) |
| DF06 | 30A | Передние и задние левые стекла (титан) |
| DF07 | 30A | Передние и задние правые стекла (Титан) |
| R01 | – | реле IG2 |
| R02 | – | реле IG1 |
| R03 | – | Реле АСС |
| R04 | – | Реле заднего обогревателя |
| R05 | – | Без использования |
| R06 | – | реле габаритных огней |
| R07 | – | внутреннее реле освещения |
| R08 | – | Реле габаритных фонарей (12 В) |

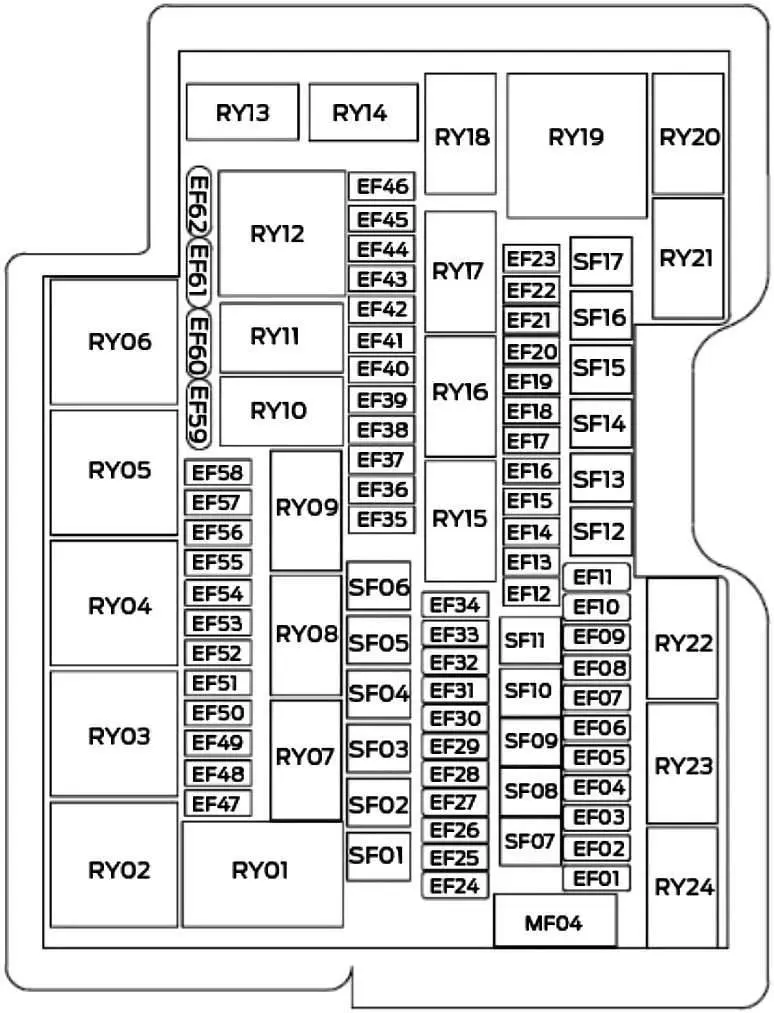

Блок предохранителей в моторном отсеке
| Номер | Ампер [A] | описание |
|---|---|---|
| EF01 | – | Без использования |
| EF02 | – | Без использования |
| EF03 | 10 А. | компрессор АА |
| EF04 | 10 А. | задний стеклоочиститель |
| EF05 | 10 А. | Система контроля давления в шинах (TPMS) |
| EF06 | 5A | переключатель тормоза |
| EF07 | вентиляции | бензонасос |
| EF08 | – | Без использования |
| EF09 | – | Без использования |
| FY10 | – | Без использования |
| FY11 | – | Без использования |
| FY12 | 10 А. | мотор омывателя лобового стекла |
| FY13 | 15A | Корно |
| FY14 | 15A | передний стеклоочиститель |
| FY15 | 25A | модуль управления коробкой передач |
| FY16 | 10 А. | Модуль управления двигателем |
| FY17 | – | Без использования |
| FY2018 | 25A | EFI |
| FY19 | 10 А. | Питание датчиков и электроприводов |
| FY20 | – | Без использования |
| FY21 | 10 А. | переключатель тормоза |
| FY22 | 15A | Датчик кислорода |
| FY23 | 15A | катушка зажигания |
| FY24 | 10 А. | Ближний свет левый |
| FY25 | 10 А. | Правая фара ближнего света |
| FY26 | 10 А. | Левая фара дальнего света |
| FY27 | 10 А. | Правая фара дальнего света |
| FY28 | – | Без использования |
| FY29 | – | Без использования |
| EF30 | – | Без использования |
| EF31 | – | Без использования |
| EF32 | – | Без использования |
| EF33 | – | Без использования |
| EF34 | – | Без использования |
| EF35 | 15A | противотуманные фары |
| EF36 | – | Без использования |
| EF37 | 10 А. | модем |
| EF38 | 5A | электронный датчик батареи |
| EF39 | – | Без использования |
| EF40 | – | Без использования |
| EF41 | – | Без использования |
| EF42 | – | Без использования |
| EF43 | – | Без использования |
| EF44 | – | Без использования |
| EF45 | – | Без использования |
| EF46 | – | Без использования |
| EF47 | 10 А. | фонари заднего хода |
| EF48 | 5A | модуль контроля устойчивости |
| EF49 | 10 А. | модуль управления коробкой передач |
| EF50 | 10 А. | Модуль управления двигателем |
| EF51 | – | Без использования |
| EF52 | – | Без использования |
| EF53 | – | Без использования |
| EF54 | 5A | Полуавтоматическая система помощи при парковке |
| EF55 | 15A | ACC |
| EF56 | 5A | Камера наблюдения 360° |
| EF57 | – | Без использования |
| EF58 | – | Без использования |
| EF59 | – | Без использования |
| EF60 | – | Без использования |
| EF61 | – | Без использования |
| EF62 | – | Без использования |
| SF01 | 40A | Вентилятор охлаждения 1 |
| SF02 | 60A | вентилятор охлаждения 2 |
| SF03 | 40A | Преобразователь постоянного тока в постоянный |
| SF04 | 40A | вентилятор кондиционера |
| SF05 | – | Без использования |
| SF06 | 25A | Запуск двигателя |
| 5F07 | 40A | Модуль контроля устойчивости N01 |
| 5F08 | 40A | Модуль контроля устойчивости N02 |
| SF09 | – | Без использования |
| SF10 | – | Без использования |
| SF11 | – | Без использования |
| SF12 | – | Без использования |
| SF13 | 40A | главное реле |
| SF14 | – | ЭМСИГ |
| SF15 | – | CCCC ИГ |
| SF16 | – | Без использования |
| SF17 | – | Без использования |
| RY01 | – | Вентилятор охлаждения, высокая скорость |
| RY02 | – | Реле стартера 1 |
| RY03 | – | Реле стартера 2 |
| RY04 | – | Реле вентилятора кондиционера |
| RY05 | – | Вентилятор охлаждения, низкая скорость |
| RY06 | – | Без использования |
| RY07 | – | Реле компрессора кондиционера |
| RY08 | – | реле стоп-сигнала |
| RY09 | – | реле звукового сигнала |
| RY10 | – | Реле переключателя передних стеклоочистителей |
| RY11 | – | Реле передних противотуманных фар |
| RY12 | – | Без использования |
| RY13 | – | Реле заднего дворника |
| RY14 | – | Реле переднего дворника |
| RY15 | – | Реле дальнего света |
| RY16 | – | Реле ближнего света |
| RY17 | – | Реле высокой и низкой скорости переднего стеклоочистителя |
| RY18 | – | реле фонарей заднего хода |
| RY19 | – | главное реле |
| 20 юаней | – | Реле топливного насоса |
| RY21 | – | Реле заднего дворника |
| RY22 | – | Без использования |
| RY23 | – | Без использования |
| RY24 | – | Без использования |
