Ford Taurus (2009-2019) — блок предохранителей
Содержание
Схемы блока предохранителей и реле — Ford Taurus
Применяется к автомобилям, выпущенным в разные годы:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Блок предохранителей в салоне
Il pannello dei fusibili si trova sotto il quadro strumenti, sul lato sinistro del volante.

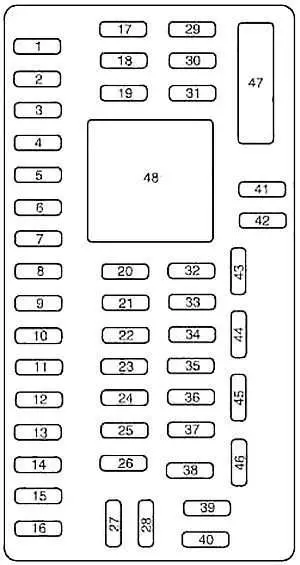

Диаграмма 2009-2013 гг.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 30 | Finestrino anteriore sinistro, motore del finestrino intelligente |
| 2 | 15 | Переключатель включения/выключения тормоза |
| 3 | 15 | Сиденье водителя с электрорегулировкой |
| 4 | 30 | Finestrino anteriore destro elettrico, motore intelligente del finestrino |
| 5 | 10 | Solenoide del cambio, tastierino di accesso senza chiave |
| 6 | 20 | Указатели поворотов, сигнальные лампы |
| 7 | 10 | Фары ближнего света (левые) |
| 8 | 10 | Фары ближнего света (правые) |
| 9 | 15 | Внутреннее освещение, зарядное устройство. |
| 10 | 15 | Interruttore della luce, lampade per laghetti |
| 11 | 10 | Модуль полного привода (AWD) |
| 12 | 7,5 | Модуль пассивного/пассивного входа (PEPS) (2009–2010 гг.), Интеллектуальный доступ (IA) (2011–2012 гг.) |
| 13 | 5 | Память сидений, зеркала, клавиатура, приемник PEPS (2009-2010), модуль двери водителя, приемник AI (2011-2012) |
| 14 | 10 | Schermo di navigazione, sedile con memoria, SYNC®, display informativo centrale, GPS, sedile del conducente |
| 15 | 10 | Климат-контроль |
| 16 | 15 | Электронная панель отделки, окружающее освещение |
| 17 | 20 | Avvio del bagagliaio, tettuccio apribile, finestrini intelligenti, chiusura/sbloccaggio |
| 18 | 20 | Подогрев сидений сзади |
| 19 | 25 | Усилитель звука |
| 20 | 15 | Connettore diagnostico (OBDII), motore del pedale regolabile |
| 21 | 15 | Управление дневными ходовыми огнями (ДХО) |
| 22 | 15 | Luci di parcheggio, luci della targa, luci ausiliarie |
| 23 | 15 | Ослепительные фары |
| 24 | 20 | Корно |
| 25 | 10 | Illuminazione su richiesta (risparmio batteria) |
| 26 | 10 | Панель приборов, приборная панель, передний дисплей |
| 27 | 20 | Accensione, PEPS (2009-2010), tergicristalli anteriori, avviamento one-touch integrato (OTIS), AI (2011-2012) |
| 28 | 5 | Attivazione relè/protezione acustica |
| 29 | 5 | Панель приборов, приборная панель, передний дисплей |
| 30 | 5 | Не используется (резерв) |
| 31 | 10 | Не используется (резерв) |
| 32 | 10 | Модульная подушка безопасности |
| 33 | 10 | Не используется (резерв) |
| 34 | 5 | Sistema frenante antibloccaggio (ABS), Acciaio inox elettronico |
| 35 | 10 | Подогрев задних сидений, Полный привод, Помощь при парковке сзади, Датчик угла поворота рулевого колеса, Система контроля слепых зон, Мультиконтурные сиденья |
| 36 | 5 | Пассивная противоугонная система (PATS) |
| 37 | 10 | Не используется (резерв) |
| 38 | 20 | Subwoofer, amplificatore per diffusori |
| 39 | 20 | Радио/навигация |
| 40 | 20 | Не используется (резерв) |
| 41 | 15 | Alimentazione ritardata degli accessori |
| 42 | 10 | Не используется (резерв) |
| 43 | 10 | Обогреватель заднего стекла, передние дворники, автоматический регулятор дальнего света, датчик дождя |
| 44 | 10 | Не используется (резерв) |
| 45 | 5 | Relè tergicristallo anteriore, relè motore ventola |
| 46 | 7,5 | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 47 | 30 | Interruttore: finestrino elettrico passeggero anteriore, finestrino elettrico posteriore |
| 48 | Вспомогательное реле с задержкой | |

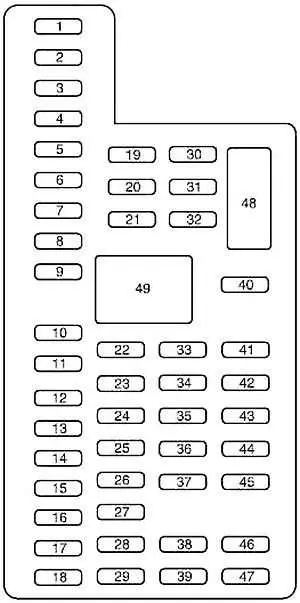

Диаграмма 2013-2019 гг.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 30 | Motori dei finestrini intelligenti anteriore sinistro e posteriore destro |
| 2 | 15 | Interruttore del sedile del conducente |
| 3 | 30 | Finestrino intelligente motore anteriore destro |
| 4 | 10 | Реле экономии заряда батареи лампы и соленоид по запросу |
| 5 | 20 | Усилитель звука |
| 6 | 5 | Не используется (резерв) |
| 7 | 7,5 | Логика модуля сиденья водителя, модуль области левой передней двери, клавиатура |
| 8 | 10 | Не используется (резерв) |
| 9 | 10 | Модуль SYNC, Многофункциональный дисплей, Электронная отделка, Модуль радиоприемопередатчика |
| 10 | 10 | Активация вспомогательного реле |
| 11 | 10 | Logica del modulo di accesso intelligente, head-up display |
| 12 | 15 | Lampada a pozzanghera, illuminazione a LED. Illuminazione Inter10r |
| 13 | 15 | Luci di svolta a destra |
| 14 | 15 | Luci di svolta a sinistra |
| 15 | 15 | Стоп-сигнал, фонарь заднего хода |
| 16 | 10 | Правый передний ближний свет |
| 17 | 10 | Левый передний ближний свет |
| 18 | 10 | Кнопка запуска, подсветка клавиатуры, блокировка переключения тормозов, модуль управления силовым агрегатом, модуль приемопередатчика иммобилайзера |
| 19 | 20 | Аудио усилители |
| 20 | 20 | Все реле и катушка блокировки двигателя, реле и катушка блокировки двигателя контроллера |
| 21 | 10 | 2017: Расширенный модуль питания |
| 22 | 20 | Реле звукового сигнала |
| 23 | 15 | Logica del modulo di controllo del volante, quadro strumenti |
| 24 | 15 | Modulo di controllo del volante, Datallnk |
| 25 | 15 | Edizione del ponte |
| 26 | 5 | Interruttore di accensione, pulsante di accensione |
| 27 | 20 | Интеллектуальная мощность модуля доступа |
| 28 | 15 | Не используется (резерв) |
| 29 | 20 | Modulo radio, sistema di posizionamento globale |
| 30 | 15 | Передние габаритные огни |
| 31 | 5 | Не используется (резерв) |
| 32 | 15 | Motori dei finestrini intelligenti, interruttore principale dei finestrini e degli specchietti, modulo dell’aletta parasole del lunotto posteriore, illuminazione dell’interruttore della serratura |
| 33 | 10 | Не используется (резерв) |
| 34 | 10 | Modulo di assistenza al parcheggio posteriore, modulo per gli abbaglianti automatici e il superamento della corsia, modulo per i sedili posteriori riscaldati, modulo per il monitoraggio dell’angolo cieco, videocamera posteriore |
| 35 | 5 | Моторизованный датчик влажности, проекционный дисплей, переключатель контроля тяги |
| 36 | 10 | Рулевое колесо с подогревом |
| 37 | 10 | Не используется (резерв) |
| 38 | 10 | Зеркало заднего вида с автоматическим затемнением (без модуля автоматического дальнего света и модуля смены полосы движения), модуля крыши и переключателя |
| 39 | 15 | Светофор |
| 40 | 10 | Задние габаритные огни |
| 41 | 7,5 | Расширенный модуль питания |
| 42 | 5 | Не используется (резерв) |
| 43 | 10 | Не используется (резерв) |
| 44 | 10 | Не используется (резерв) |
| 45 | 5 | Не используется (резерв) |
| 46 | 10 | Модуль кондиционирования воздуха |
| 47 | 15 | Не используется (резерв) |
| 48 | 30 | Автоматический выключатель: электростеклоподъемник переднего пассажира. Задние электрические стеклоподъемники |
| 49 | Отложенный аксессуар | |
Блок предохранителей в моторном отсеке
Распределительная коробка расположена в моторном отсеке. Он оснащен сильноточными предохранителями для защиты основных электрических систем автомобиля от перегрузки.
ЧИТАЙТЕ Ford F-150 (2009-2014) – блок предохранителей и реле

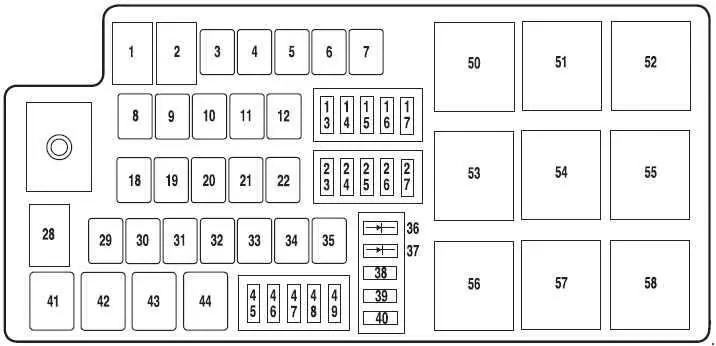

Диаграмма 2009
Диаграмма 2010-2013 гг.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 80 | Alimentazione al pannello dei fusibili nell’abitacolo |
| 2 | 80 | Alimentazione al pannello dei fusibili nell’abitacolo |
| 3 | – | Не используется |
| 4 | 30 | Передний стеклоочиститель |
| 5 | 30 | Пассажирское место |
| 6 | 20 | Более легкий |
| 7 | 60 | 2009-2010: Не используется |
| Motore non SHO (2011-2012): Ventola di raffreddamento del motore | ||
| 8 | 30 | Люк |
| 9 | 40 | Насос с антиблокировочной системой (АБС) |
| 10 | 30 | Реле стартера |
| 11 | 30 | Реле модуля управления силовым агрегатом (PCM) |
| 12 | 20 | клапан АБС |
| 13 | 15 | Адаптивный круиз-контроль |
| 14 | – | Не используется |
| 15 | – | Не используется |
| 16 | 20 | Левая фара |
| 17 | 10 | Генератор |
| 18 | – | Не используется |
| 19 | 20 | Punto di riempimento del cruscotto |
| 20 | 40 | Обогреватель заднего стекла |
| 21 | 20 | Punto di alimentazione della console |
| 22 | 30 | Передние сиденья с подогревом или подогревом/охлаждением |
| 23 | 7,5 | Модуль управления силовым агрегатом (PCM) (поддержание мощности), вентиляция цилиндров |
| 24 | 10 | Муфта кондиционера |
| 25 | 20 | Правая фара |
| 26 | 10 | Бронирование курьера |
| 27 | 25 | Топливный насос |
| 28 | 80 | 2009-2010: Ventola di raffreddamento del motore |
| SHO Engine (2011-2012): Вентилятор охлаждения двигателя. | ||
| 29 | – | Не используется |
| 30 | – | Не используется |
| 31 | – | Не используется |
| 32 | 30 | Водительское место |
| 33 | 30 | Ingresso passivo/partizione passiva (PEPS) (2009-2010), Accesso intelligente (IA) (2011-2012) |
| 34 | – | Не используется |
| 35 | 40 | Sovralimentazione con riscaldamento anteriore |
| 36 | 20 | Панель предохранителей в салоне – активация/запуск |
| 37 | 10 | ПКМ реле |
| 38 | 5 | Отложенный аксессуар |
| 45 | – | Не используется |
| 46 | 15 | Alimentazione del veicolo 2 (PCM), Alimentazione del veicolo 3 (PCM) |
| 47 | 20 | Мощность автомобиля 1 (PCM) |
| 48 | 20 | Potenza del veicolo 4 (bobine di accensione) |
| 49 | 15 | Зеркала с подогревом |
| 39 | Spia carburante (solo iVCT) | |
| 40 | Встроенный диод запуска одним касанием (OTIS) | |
| 41 | Муфта кондиционера | |
| 42 | Топливный насос | |
| 43 | Замена ламп | |
| 44 | Не используется | |
| 50 | Реле обдува двигателя | |
| 51 | Дальний стоп-сигнал с реле ACCM | |
| 52 | Реле стартера | |
| 53 | Реле мощности ПКМ | |
| 54 | Не используется | |
| 55 | Реле переднего дворника | |
| 56 | Реле обогрева заднего стекла | |
| 57 | Не используется | |
| 58 | Не используется | |
| 59 | Реле левой галогенной фары | |
| 60 | Relè per il proiettore alogeno destro | |
| 61 | Не используется | |
| 62 | Не используется | |
| 63 | Luci di marcia diurna (DRL) 1 relè | |
| 64 | Реле управления дальним светом ДХО 2 | |
| 65 | Staffetta corsa/partenza (PEPS) (2009-2010), staffetta corsa/partenza (AI) (2011-2012) | |
| 66 | Не используется | |

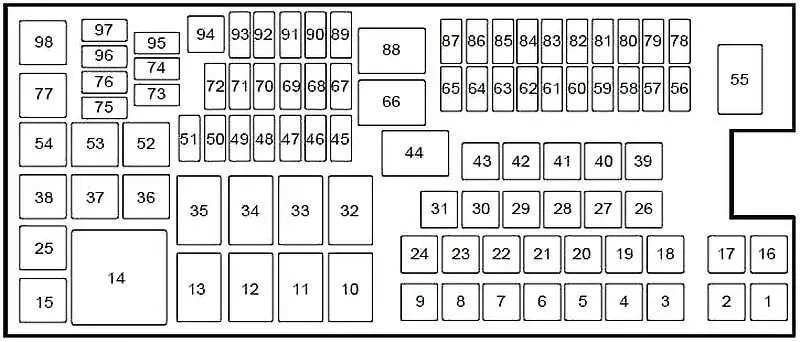

Схема 2013-2019 гг.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | – | Не используется |
| 2 | – | Не используется |
| 3 | – | Не используется |
| 4 | 30 | Реле электродвигателя стеклоочистителя |
| 5 | 50 | Насос антиблокировочной тормозной системы |
| 6 | – | Не используется |
| 7 | – | Не используется |
| 8 | 20 | Tetto apribile, parasole elettrico |
| 9 | 20 | Power point in seconda fila |
| 16 | – | Не используется |
| 17 | – | Не используется |
| 18 | 40 | Реле электродвигателя переднего вентилятора |
| 19 | 30 | Реле стартера |
| 20 | 20 | Punto di riempimento del contenitore di stoccaggio |
| 21 | 20 | Модуль подогрева задних сидений |
| 22 | – | Не используется |
| 23 | 30 | Sedile del conducente, modulo di memoria |
| 24 | – | Не используется |
| 25 | – | Не используется |
| 26 | 40 | Реле обогрева заднего стекла |
| 27 | 20 | Более легкий |
| 28 | 30 | Сиденья с кондиционером |
| 29 | 40 | Реле электровентилятора 1 |
| 30 | 40 | Реле электровентилятора 2 |
| 31 | 25 | Реле электровентилятора 3 |
| 39 | – | Не используется |
| 40 | – | Не используется |
| 41 | – | Не используется |
| 42 | 30 | Электро пассажирское сиденье |
| 43 | 20 | Клапаны антиблокировочной системы |
| 45 | 5 | Датчик дождя |
| 46 | – | Не используется |
| 47 | – | Не используется |
| 48 | – | Не используется |
| 49 | – | Не используется |
| 50 | 15 | Зеркала с подогревом |
| 51 | – | Не используется |
| 56 | – | Не используется |
| 57 | 20 | Riflettore sinistro a scarica ad alta intensità |
| 58 | 10 | Генератор А-все |
| 59 | 10 | Переключатель включения/выключения тормоза |
| 60 | – | Не используется |
| 61 | – | Не используется |
| 62 | 10 | Реле муфты кондиционера |
| 63 | – | Не используется |
| 64 | 15 | Сиденья с массажным управлением |
| 65 | 30 | Реле топливного насоса, топливные форсунки |
| 67 | 20 | Riscaldatore del sensore di ossigeno, sensore del flusso d’aria di massa, elettrovalvola della fasatura variabile dell’albero a camme, elettrovalvola di sfiato della tanica, elettrovalvola di spurgo della tanica |
| 68 | 20 | Катушки зажигания |
| 69 | 20 | Питание автомобиля 1 (блок управления ЭБУ) |
| 70 | 15 | Frizione dell’aria condizionata, bobine del relè di controllo della ventola (1-3), compressore variabile dell’aria condizionata, riscaldatore ausiliario della trasmissione, controllo del flap di scarico del turbocompressore, valvola di bypass del compressore elettronico, modulo della trazione integrale, riscaldatore della ventilazione positiva del carter |
| 71 | – | Не используется |
| 72 | – | Не используется |
| 73 | – | Не используется |
| 74 | – | Не используется |
| 75 | – | Не используется |
| 76 | – | Не используется |
| 78 | 20 | Правильный отражатель разряда высокой интенсивности |
| 79 | 5 | 2013: Модуль адаптивного круиз-контроля |
| 80 | – | Не используется |
| 81 | – | Не используется |
| 82 | – | Не используется |
| 83 | – | Не используется |
| 84 | – | Не используется |
| 85 | – | Не используется |
| 86 | 7,5 | Modulo di controllo del gruppo propulsore, manutenzione e relè di potenza, elettrovalvola di sfiato della bombola |
| 87 | 5 | Стартер/реле стартера |
| 89 | 5 | Соленоид реле переднего вентилятора, модуль усилителя рулевого управления с электроусилителем |
| 90 | 10 | Avvio/avviamento del modulo di controllo dell’unità di trazione |
| 91 | 10 | Модуль адаптивного круиз-контроля |
| 92 | 10 | Modulo sistema antibloccaggio, modulo fari adattivi (2013-2015) |
| 93 | 5 | Реле обогрева заднего стекла |
| 94 | 30 | Панель предохранителей в салоне – активация/запуск |
| 95 | – | Не используется |
| 96 | – | Не используется |
| 97 | – | Не используется |
| 10 | Не используется | |
| 11 | Реле обогрева заднего стекла | |
| 12 | Не используется | |
| 13 | Реле стартера | |
| 14 | Реле левого вентилятора охлаждения №. 2 | |
| 15 | Реле топливного насоса | |
| 32 | 2013: Не используется | |
| 2014-2015: relè di alimentazione dei sedili | ||
| 2016-2017: Реле управления массажем сиденья | ||
| 33 | Реле правого вентилятора охлаждения | |
| 34 | Реле обдува двигателя | |
| 35 | Реле левого вентилятора охлаждения №. 1 | |
| 36 | Не используется | |
| 37 | Не используется | |
| 38 | Не используется | |
| 44 | Не используется | |
| 52 | Не используется | |
| 53 | Не используется | |
| 54 | Не используется | |
| 55 | Реле стеклоочистителя | |
| 66 | Реле модуля управления коробкой передач | |
| 77 | Не используется | |
| 88 | Реле запуска/перезапуска | |
| 98 | Реле муфты кондиционера | |
Добавлено
in
