Ford Taurus (2008) — блок предохранителей
Схемы блока предохранителей и реле — Ford Taurus
Применяется к автомобилям, выпущенным в разные годы:
за 2008 г.
За прикуривателем (розетки) За это отвечают предохранители 13 (розетка – приборная панель), 14 (розетка – 2-й ряд) и 16 (розетка – консоль) в блоке предохранителей в моторном отсеке.
Пассажирский салон
Панель предохранителей расположена под панелью приборов, слева от рулевого колеса.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 30A | Интеллектуальный мотор окна |
| 2 | 15A | Выключатель тормоза, верхний стоп-сигнал |
| 3 | 15A | SDARS, Bluetooth, семейная развлекательная система (FES)/управление задними сиденьями |
| 4 | 30A | бронирование |
| 5 | 10 | Логическая сила SPDJB |
| 6 | 20A | Индикаторы направления |
| 7 | 10 | Фары ближнего света (левые) |
| 8 | 10 | Фары ближнего света (правые) |
| 9 | 15A | Внутреннее освещение, зарядное устройство. |
| 10 | 15A | Освещение, светильники для бассейна |
| 11 | 10 | Полноприводный автомобиль |
| 12 | 7,5A | Слот памяти/защитные выключатели, модуль памяти |
| 13 | 5A | Форма ФЕПС |
| 14 | 10 | Аналоговые часы |
| 15 | 10 | Климат-контроль |
| 16 | 15A | резерв |
| 17 | 20A | Вся мощность на двигатель замка, выпуск парашюта. |
| 18 | 20A | резерв |
| 19 | 25A | Люк |
| 20 | 15A | разъем OBDII |
| 21 | 15A | Противотуманные огни |
| 22 | 15A | Стояночные огни, освещение номерного знака |
| 23 | 15A | Ослепительные фары |
| 24 | 20A | Реле звукового сигнала |
| 25 | 10 | Лампы поиска/салона |
| 26 | 10 | Комплект индикаторов приборной панели |
| 27 | 20A | Регулируемый ножной переключатель |
| 28 | 5A | Радио, сигнал запуска радио |
| 29 | 5A | Комплект индикаторов приборной панели |
| 30 | 5A | Переключатель отмены ускоренной передачи |
| 31 | 10 | Компас, автоматическое затемнение зеркала заднего вида |
| 32 | 10 | Форма мониторинга ареста |
| 33 | 10 | резерв |
| 34 | 5A | Модуль полного привода |
| 35 | 10 | Датчик поворота рулевого колеса, FEPS, система помощи при парковке задним ходом, модули подогрева сидений |
| 36 | 5A | Модуль САМОГО |
| 37 | 10 | Климат-контроль |
| 38 | 20A | Сабвуфер (магнитола аудиофила) |
| 39 | 20A | Радио |
| 40 | 20A | резерв |
| 41 | 15A | Зеркало с микрофоном, люк в крыше, выключатели переднего замка, радио |
| 42 | 10 | резерв |
| 43 | 10 | резерв |
| 44 | 10 | резерв |
| 45 | 5A | Обмотки реле: PDB, кондиционер, передний и задний стеклоочистители, электродвигатель переднего вентилятора. |
| 46 | 7,5A | Датчик классификации пассажиров (OCS), индикатор отключения подушки безопасности пассажира (PADI) |
| 47 | переключатель 30А | Электрические окна |
| 48 | – | Вспомогательное реле с задержкой |

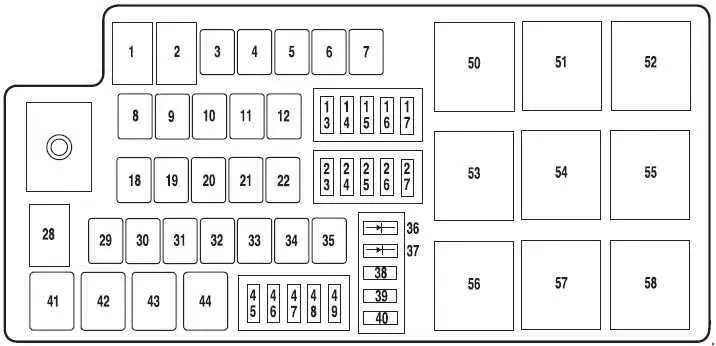

Вано моторе
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 80A * | мощность СПДДЖБ |
| 2 | 80A * | мощность СПДДЖБ |
| 3 | 30A * | Передние дворники |
| 4 | – | Не используется |
| 5 | 20A | резерв |
| 6 | – | Не используется |
| 7 | 50A * | Вентилятор охлаждения двигателя |
| 8 | – | Не используется |
| 9 | 40A * | Антиблокировочная система тормозов (ABS)/насос AdvanceTrac |
| 10 | 30A * | Аввиаменто |
| 11 | 50A * | Реле модуля управления коробкой передач (PCM) |
| 12 | 20 А * | Валвола АБС/AdvanceTrac |
| 13 | 20А ** | Розетка электропитания (панель приборов) |
| 14 | 20А ** | Розетка (2-й ряд) |
| 15 | 20A | резерв |
| 16 | 20А ** | Точка питания (консоль) |
| 17 | 10 А** | Генератор |
| 18 | – | Не используется |
| 19 | – | Не используется |
| 20 | 40A * | Задний обогреватель |
| 21 | 30A * | Электродвигатели сиденья (пассажирского) |
| 22 | 20 А * | Модуль подогрева сидений |
| 23 | 10 А** | PCM Поддерживать питание, продуть цилиндр |
| 24 | 10 А** | Реле муфты кондиционера |
| 25 | 25A | резерв |
| 26 | 20А ** | Резервный курьер |
| 27 | 15 А** | Топливное реле (модуль управления топливным насосом, топливный насос) |
| 28 | – | Не используется |
| 29 | 30A | резерв |
| 30 | – | Не используется |
| 31 | 30A * | бронирование |
| 32 | 30A * | Электродвигатели водительского сиденья, модуль памяти |
| 33 | 20 А * | Замок зажигания (для SJB) |
| 34 | – | Не используется |
| 35 | 40A * | Электродвигатель переднего вентилятора кондиционера |
| 36 | Диодо 1А | Запуск в одно касание |
| 37 | Диодо 1А | Топливный насос |
| 38 | 10 А** | IVD, датчик отклонения |
| 39 | 10 А** | Топливный диод, PCM |
| 40 | – | Не используется |
| 41 | Курьер Г8ВА | Муфта кондиционера |
| 42 | Курьер Г8ВА | Топливный насос |
| 43 | Курьер Г8ВА | бронирование |
| 44 | – | Не используется |
| 45 | 10 А** | Переключатель регулировки скорости, датчик массового расхода воздуха, рядный модуль VPWR2 |
| 46 | 10 А** | Реле муфты кондиционера, VPWR3 |
| 47 | 15А ** | ПКМ ВПВР1 |
| 48 | 15А ** | ПКМ ВПВР4 |
| 49 | 15А ** | Зеркала с подогревом |
| 50 | Полное реле ISO | ПКМ реле |
| 51 | – | Не используется |
| 52 | – | Не используется |
| 53 | Полное реле ISO | Реле заднего оттаивания |
| 54 | Полное реле ISO | Реле обдува двигателя |
| 55 | Полное реле ISO | Стартовое реле |
| 56 | – | Не используется |
| 57 | Полное реле ISO | Реле переднего дворника |
| 58 | – | Не используется |
| * Кассетные предохранители ** Мини-предохранители |
