Ford Taurus (1999-2007) — блок предохранителей
Содержание
Схемы блока предохранителей и реле — Ford Taurus
Применяется к автомобилям, выпущенным в разные годы:
1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 гг.

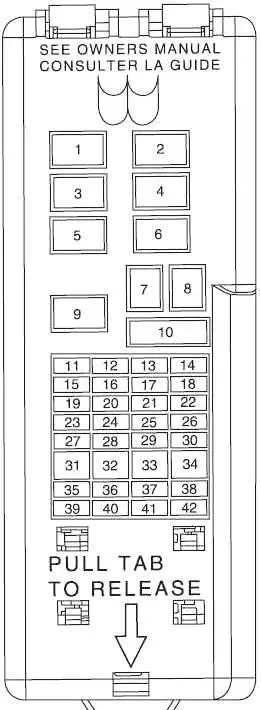

Схема блока предохранителей в комбинации приборов
Панель предохранителей расположена ниже и слева от рулевого колеса, рядом с педалью тормоза. Снимите крышку панели, чтобы получить доступ к предохранителям.
| Номер | Ампер [A] | описание |
|---|---|---|
| 7 | 40 | 1999-2002: поставка решетки заднего обогревателя. |
| 2003-2007 | ||
| Поставка противообледенительной задней решетки (только универсал) | ||
| Электропитание катушки реле обогрева задней части салона (только седан) | ||
| 20 | 2004-2005: | |
| Поставка задней противообледенительной решетки (только универсал) | ||
| Питание катушки реле заднего оттаивания (только седан) | ||
| 2006-2007: Питание катушки реле заднего оттаивания. | ||
| 8 | 40 | Двигатель вентилятора |
| 10 | 30 | Переключатель: сиденья с электроприводом, аксессуары с задержкой, регулируемые педали (1999–2004 гг.) |
| 11 | 15 | 1999-2003: Интегрированная панель управления (ICP), управление задним стеклоочистителем, передний омыватель, мобильный телефон, выключатель света пассажира, GEM, электродвигатель заднего стеклоочистителя |
| 10 | 2004-2006: Правая фара | |
| 2007: Левая фара | ||
| 12 | 10 | 1999-2003: Зеркала с подогревом, переключатель обогрева заднего стекла. |
| 15 | 2004-2007: Дальний свет | |
| 13 | 20 | 1999-2003: прикуриватель, дополнительная розетка. |
| 2004–2007: Не используется. | ||
| 14 | – | Не используется |
| 15 | 30 | 1999-2003: Мотор переднего стеклоочистителя |
| 10 | 2004-2006: Левая фара | |
| 2007: Правая фара | ||
| 16 | 15 | 1999–2003: флэш-память GEM и блок питания, встроенная панель управления (ICP), память RCC, кластер. |
| 2004–2007: Не используется. | ||
| 17 | 15 | Стоп-сигнал, выключатель отключения круиз-контроля |
| 18 | 15 | 1999-2003: Не используется |
| 2004-2007: Стояночные огни, ШИМ (освещение), автоматическое освещение. | ||
| 19 | 10 | 1999-2003: Не используется |
| 2004-2007: Зеркала с подогревом, индикатор обогрева задних дверей. | ||
| 20 | 10 | 1999-2003: Не используется |
| 2004-2007: Ремни безопасности (модуль подушки безопасности/модуль COS) | ||
| 21 | 15 | 1999-2003: Не используется |
| 2004-2007: Датчик диапазона коробки передач (выключатель положения коробки передач) | ||
| 22 | 20 | 1999–2003: Соленоид открывания крышки палубы, реле блокировки/разблокировки |
| 15 | 2004-2007: Насос переднего омывателя, электрохромное зеркало, компас, кластер (RUN/ACC), встроенная логика панели управления (ICP), задний дворник (только универсал), задний омыватель (только универсал). | |
| 23 | 10 | 1999-2003: Модуль подушки безопасности, передатчик PATS |
| 30 | 2004-2007: Мотор переднего стеклоочистителя | |
| 24 | 15 | 1999–2002: Транзитное реле. |
| 2003–2007: Не используется. | ||
| 25 | 2 | 1999–2003: реле PCM, реле топливного насоса (2002–2003) |
| 20 | 2004–2007: Пауэрпойнт. | |
| 26 | 10 | 1999-2003: Зеркала, антенна с электроприводом, модуль импульсного натяжителя, палубная лампа, функция экономии заряда аккумулятора. |
| 20 | 2004-2007: Электрозамки, открывание двери багажника (универсал)/отпирание багажника (седан) | |
| 27 | 10 | 1999–2003: Датчики и индикаторы, интегрированная панель управления (ICP), передатчик FFV, GEM. |
| 2004–2007: Антиблокировочная тормозная система (ABS), круиз-контроль, антипробуксовочная система, блокировка переключения тормозов, переключатель управления климат-контролем (только с ручным климат-контролем), порт смешивания температуры (только с ручным климат-контролем), размораживание змеевика | ||
| 28 | 10 | 1999–2003: катушка реле электродвигателя, логика EATC, плафон (2002–2003) |
| 15 | 2004-2007: Указатели поворотов, замена ламп. | |
| 29 | 15 | 1999–2003: Фары автомобиля, габаритные огни (2002–2003 гг.), ШИМ (2002–2003 гг.), переключатель фар. |
| 20 | 2004–2007: Зажигалка | |
| 30 | 15 | 1999-2003: звуковые сигналы и переключатель звукового сигнала, разъем OBD II |
| 10 | 2004-2007: наружное освещение, экономия заряда аккумулятора, электрозеркала заднего вида, бортовой фонарь, электрическая антенна (только универсал), модуль растяжения импульсов (только универсал) | |
| 31 | 10 | 1999-2003: Не используется |
| 2004-2007: катушка реле продувочного двигателя, логика автоматического электронного контроля температуры (EATC), лампа лужи. | ||
| Катушка реле | ||
| 32 | 10 | 1999–2003: ABS, соленоид реле ДХО, привод регулировки скорости, переключатель контроля тяги, переключатель обогрева переменного тока, смешанный привод дверей, блокировка переключения тормозов, соленоид реле заднего оттаивания (2002–2003) |
| 2004-2007: кластер, топливный модуль Flex, логика ICP, пассивный противоугонный модуль (сила GEM), компас | ||
| 33 | 15 | 1999-2003: Не используется |
| 2004–2007: Предупреждающий знак, Cluster Power, ICP Power, EATC | ||
| 34 | 5 | 1999-2003: Не используется |
| 2004–2007: Джем Логик | ||
| 35 | 10 | 1999-2003: Не используется |
| 2004–2007: Освещение, освещение пепельницы (2005–2007) | ||
| 36 | 15 | 1999-2003: Указатели поворотов, замена ламп. |
| 2 | 2004-2007: Реле модуля управления коробкой передач (PCM), реле топливного насоса, муфта климат-контроля | |
| 37 | 15 | 1999–2003: Переключатель положения коробки передач. |
| 25 | 2004–2007: автоматические лампы, дневные ходовые огни (ДХО), мигающий свет, переключатель фар | |
| 38 | 5 | 1999–2003: Интеррутторе Парк Нейтральный GEM |
| 15 | 2004-2007: звуковой сигнал, диагностический разъем (OBD II) | |
| 39 | – | Не используется |
| 40 | – | Не используется |
| 41 | – | Не используется |
| 42 | – | Не используется |
| 1 | Вспомогательное реле задержки | |
| 2 | Релейный контроллер с одной кнопкой | |
| 3 | Реле обдува двигателя | |
| 4 | Мигалка | |
| 5 | Не используется | |
| 6 | Не используется | |
| 9 | Реле заднего оттаивания | |
Схема блока предохранителей в моторном отсеке
Распределительная коробка расположена в моторном отсеке. Распределительная коробка содержит сильноточные предохранители, которые защищают основные электрические системы автомобиля от перегрузки.
ЧИТАЙТЕ Ford Kuga (2016) – блок предохранителей и реле
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 60 | Панель подключения предохранителей |
| 2 | 30 | Реле модуля управления силовым агрегатом (PCM) |
| 3 | 60 | Панель подключения предохранителей |
| 4 | 10 | 1999-2003: Не используется |
| 2004-2007: | ||
| Переключатель: низкоскоростной вентилятор охлаждения. | ||
| 5 | 40 | 1999-2003: Не используется |
| 2004–2007: Вентилятор охлаждения (главный) | ||
| 6 | – | 1999-2003: Не используется |
| 7 | 40 | Реле стартера, замок зажигания |
| 8 | 20 | 1999-2002: Транзитные курьеры (только экспорт). |
| 2003–2007: Не используется. | ||
| 9 | 40 | 1999-2003: Реле вентилятора системы охлаждения. |
| 20 | 2004-2007: Вентилятор охлаждения (со стороны пассажира) | |
| 10 | 20 | 1999-2003: Не используется |
| 2004-2007: Вентилятор охлаждения (со стороны водителя) | ||
| 11 | 20 | 1999–2001: тепловое реле (только FFV) |
| 2002: Не используется | ||
| 50 | 2003–2007: Обратная оттепель | |
| 12 | – | Не используется |
| 13 | 40 | Питание насоса к антиблокировочному модулю |
| 14 | – | Не используется |
| 15 | 20 | Соленоид клапана антиблокировочного модуля тормозов |
| 16 | 20 | Реле топливного насоса |
| 17 | 20 | 1999-2001: Задний блок управления, CD-чейнджер, мобильный телефон. |
| 2002–2003: Порт для мобильного телефона. | ||
| 2004–2007: компакт-диск | ||
| 18 | 20 | 1999–2000: Не используется. |
| 2001–2002: Зажигалка | ||
| 2003: Пауэр Пойнт | ||
| 10 | 2004-2007: | |
| Двигатель Vulcan: Реле муфты кондиционера, PCM поддерживает питание | ||
| Двигатель Duratec: не использовался | ||
| 19 | 15 | 1999-2003: Правая фара |
| 2004–2007: Не используется. | ||
| 20 | – | Не используется |
| 21 | 15 | 1999-2003: Левая фара |
| 2004–2007: Не используется. | ||
| 22 | 10 | Двигатель Duratec: Реле муфты кондиционера, PCM Hold Power |
| 5 | Двигатель Vulcan: клапан PCV с подогревом | |
| 26 | 30 | 1999–2000: Генератор |
| 10 | 2001–2007: Генератор | |
| 27 | 5 | Задний блок управления, антенна |
| 28 | 15 | Соленоид переключения датчика HEGO, впускной патрубок, реле муфты кондиционера, соленоид обхода термостата (1999-2001) |
| 23 | Реле стартера | |
| 24 | Реле вентилятора низкой скорости | |
| 25 | Реле скорости стеклоочистителей | |
| 29 | Парковочные дворники | |
| 30 | Реле топливного насоса | |
| 31 | Реле мощности ПКМ | |
| 32 | Реле высокоскоростного вентилятора | |
| 33 | Реле муфты кондиционера | |
