Ford Taurus (1985-1991) — Блок предохранителей

Схемы блока предохранителей и реле — Ford Taurus

Применяется к автомобилям, выпущенным в разные годы:

1985, 1986, 1987, 1988, 1989, 1990, 1991.

Блок предохранителей в салоне

Панель предохранителей расположена под панелью приборов, слева от рулевого колеса.

Номер	Ампер [A]	описание
1	15	Дальний стоп-сигнал, стоп-сигналы, передние и задние поворотники, индикаторы на панели приборов, контроль скорости
2	7,5	Автоматический выключатель: двигатель стеклоочистителя, модуль стеклоочистителя прерывистого режима, двигатель стеклоочистителя
3	–	Не используется
4	20	1993-1994: Передние габаритные огни, боковые и задние габаритные огни, зуммер/сигнал включения фар, передний лазерный фонарь (соболик)
	15	1985-1992: Передние габаритные фонари, габаритные и задние фонари, сигнал включения фар, передний лазерный свет (соболь).
5	15	Электронная панель управления, переключатель обогрева заднего стекла, электронный поворотник, фонари заднего хода, лямбда-зонд с подогревом (H02S), модуль доступа с подсветкой/без ключа, соленоид блокировки тормоза, процессор электронного управления дверным замком
6	15	Электродвигатели заднего стеклоочистителя и омывателя (универсал), диагностический световой модуль, предупредительный сигнал, подсветка переключателя фар (соболиный), подсветка часов, подсветка радиоприемника, подсветка EATC, реле электрических стеклоподъемников, усилитель круиз-контроля
7	15	Противотуманные огни
		1992–1994: Модульная подушка безопасности
8	15	Часы, память радио, подсветка перчаточного ящика, подсветка багажника, подсветка приборной панели, освещение салона, модуль бесключевого доступа с подсветкой, зеркала с электроприводом, освещение моторного отсека, зуммер ключа зажигания
9	30	Двигатель вентилятора, регулятор скорости вращения вентилятора (EATC) (1985-91)
10	20	Flash-to-Pass, дальний свет и указатели поворота
11	20	Радио, усилитель звука премиум-класса, электродвигатель антенны, резервный радиопереключатель
12	20	Автоматический переключатель: прикуриватель, реле звукового сигнала, звуковые сигналы,
		1993–94: Не используется.
13	5	Подсветка комбинации приборов, Дисплей магнитолы, Подсветка пепельницы, Дисплей управления EATC, Подсветка переключателя обогрева заднего стекла, Подсветка переключателя заднего стеклоочистителя, Подсветка переключателя фар, Дисплей часов, Подсветка PRNDL
14	–	Не используется
15	10	Регистрационные огни, боковые и задние фонари
16	5	Электронная панель управления EATC
17	15	Муфта компрессора EATC, привод смесительной заслонки, муфта компрессора кондиционера
18	10	Модуль автоматического освещения, освещение группы управления, реле низкого уровня масла, зуммер/зуммер

Расположение огней

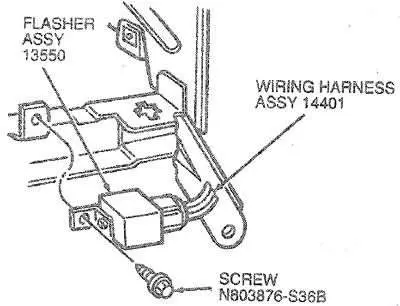

Электронный индикатор и аварийная световая сигнализация крепятся к нижней левой распорке приборной панели одним винтом (над панелью предохранителей).

ПРОЧИТАЙТЕ Ford Edge (2007 г.) – блок предохранителей и реле

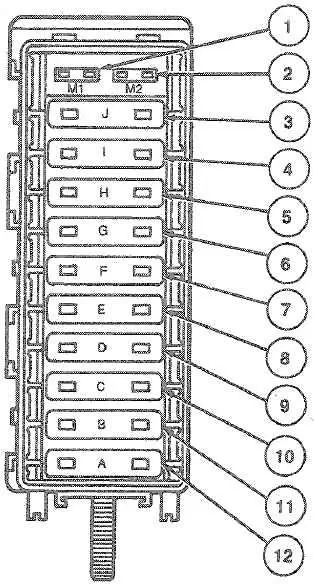

Блок предохранителей в моторном отсеке

Он расположен со стороны водителя в моторном отсеке.

Номер	Ампер [A]	описание
1	10	Катушка зажигания
2	10	Дополнительный канал
3	40	Электрический замок/окно
4	40	Антиблокировочная
5	40	Задний обогреватель
6	30	Антиблокировочный модуль
7	60	Fari
8	40	Панель предохранителей
9	60	Вентилятор охлаждения двигателя
10	30	Электронное управление двигателем, модуль управления коробкой передач (1994 г.), реле топливного насоса (1994 г.)
11	60	Замок зажигания/двигатель внутреннего сгорания
12	60	Замок зажигания/двигатель внутреннего сгорания

Расположение и номиналы предохранителей и автоматических выключателей, отсутствующих на панелях, показаны в таблице защиты цепей ниже.

Предохранитель	Счетчик	Положение
Выход генератора переменного тока	12	Рядом с распределительной коробкой
Схема определения напряжения генератора	18	Рядом с распределительной коробкой
Обогрев лобового стекла	18	Рядом реле обогрева лобового стекла
