Ford Ranger (2021-2022) – блок предохранителей
Содержание
Применяется к автомобилям, выпущенным в разные годы:
2021, 2022.
За прикуривателем (розетки) на Ford Ranger За это отвечают следующие предохранители: 5 (разъем вспомогательного питания 3 — задняя консоль), 10 (разъем вспомогательного питания 1 — приборная панель), 16 (разъем вспомогательного питания 2 — приборная панель) и 17 (разъем вспомогательного питания — задняя нагрузка отсека) в блок предохранителей в моторном отсеке.
Пассажирский салон
Панель предохранителей расположена снизу и снаружи рулевой колонки, за крышкой доступа.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | – | Не используется |
| 2 | 7,5A | Не используется (резерв) |
| 3 | 20A | Замок водительской двери |
| 4 | 5A | Не используется (резерв) |
| 5 | 20A | Фирменный аудиоусилитель |
| 6 | 10 | Не используется (резерв) |
| 7 | 10 | Не используется (резерв) |
| 8 | 10 | Звуковой сигнал безопасности |
| 9 | 10 | Телематика |
| 10 | 5A | Не используется (резерв) |
| 11 | 5A | Не используется (резерв) |
| 12 | 7,5A | Электронная панель управление кондиционером |
| 13 | 7,5A | Приборная доска Модуль управления рулевой колонкой Разъем для передачи данных |
| 14 | 10 | Расширенный модуль питания (для удерживающей системы и пассажирского модуля) |
| 15 | 10 | Модульный шлюз (SYNC) Разъем для передачи данных |
| 16 | 15 | 2019: Задняя дверь с двойным замком |
| 17 | 5A | Не используется (резерв) |
| 18 | 5A | Interruttore di Accensione Электромагнитная блокировка Кнопка Пуск |
| 19 | 7,5A | Расширенный модуль питания (для модуля удерживающей системы и пассажирского модуля) |
| 20 | 7,5A | 2021-2022: Вспомогательные выключатели |
| 21 | 5A | Датчик влажности и температуры в автомобиле |
| 22 | 5A | Не используется (резерв) |
| 23 | 10 | Инверторный выключатель дверного замка |
| 24 | 20A | Центральный замок |
| 25 | 30A | Электростеклоподъёмник водительской двери |
| 26 | 30A | Не используется (резерв) |
| 27 | 30A | Не используется (резерв) |
| 28 | 20A | Фирменный аудиоусилитель |
| 29 | 30A | Не используется (резерв) |
| 30 | 30A | Не используется (резерв) |
| 31 | 15A | 2020-2022: СИНК |
| 32 | 10 | Радиоприемопередающий модуль Телекомандо СИНХР (2019) |
| 33 | 20A | Аудиоблок |
| 34 | 30A | Стартер/реле стартера |
| 35 | 5A | Не используется (резерв) |
| 36 | 15A | Самоотражающее внутреннее зеркало Управление регулировкой зеркал |
| 37 | 20A | Не используется (резерв) |
| 38 | 30A | Электрические окна |

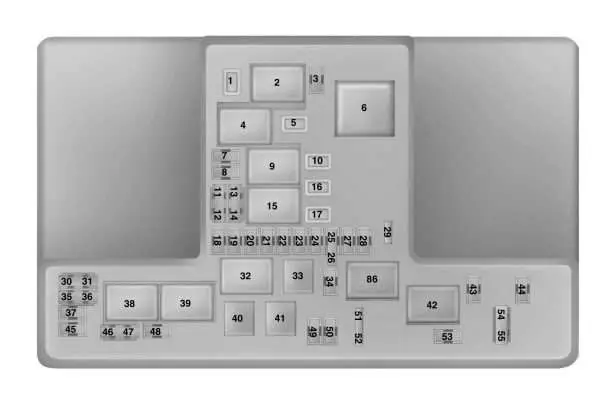

Вано моторе
Распределительная коробка расположена в моторном отсеке (слева).
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 15 | Не используется |
| 2 | – | Электромагнитное реле стартера |
| 3 | 5 | Датчик дождя |
| 4 | – | Реле обдува двигателя |
| 5 | 20 | Дополнительная розетка питания 3 – на задней панели консоли |
| 6 | – | Реле стояночного освещения прицепа |
| 7 | 20 | Модуль управления тяговым поездом |
| 8 | 20 | Соленоид вентиляции цилиндров Запорный клапан паров топлива.Клапан продувки бака. Регулирующий клапан с регулируемым кулачком 1 и 2 Лямбда-зонды с подогревом |
| 9 | – | Реле модуля управления коробкой передач |
| 10 | 20 | Дополнительная точка питания 1 – приборная панель |
| 11 | 15 | Катушки зажигания |
| 12 | 15 | Управление кондиционером Нагреватель коробки передач Вспомогательный водяной насос Управление вакуумным клапаном Муфта вентилятора Масляный насос Байпас турбокомпрессора |
| 13 | 15 | Не используется (резерв) |
| 14 | 15 | Не используется (резерв) |
| 15 | – | Стартер/реле стартера |
| 16 | 20 | Дополнительная точка питания 2 – приборная панель |
| 17 | 20 | Вспомогательная розетка – задняя погрузочная площадка |
| 18 | 10 | Не используется (резерв) |
| 19 | 10 | Электроусилитель руля |
| 20 | 10 | 2019-2021: Переключатель управления освещением |
| 21 | 5 | Реле запуска/остановки коробки передач |
| 22 | 10 | Компрессор кондиционера |
| 23 | 7,5 | Модуль качества напряжения |
| 24 | 10 | Не используется (резерв) |
| 25 | 10 | Система предотвращения блокировки колес |
| 26 | 10 | Не используется (резерв) |
| 27 | – | Не используется |
| 28 | 10 | Модуль управления тяговым поездом |
| 29 | 7,5 | USB-порт для зарядки |
| 30 | – | Не используется |
| 31 | – | Не используется |
| 32 | – | Реле топливного насоса |
| 33 | – | Реле муфты кондиционера |
| 34 | 10 | Фонарь заднего хода прицепа |
| 35 | 15A | Не используется (резерв) |
| 36 | – | Не используется |
| 37 | 10 | Наружное зеркало с подогревом |
| 38 | – | Реле прицепов правого поворота и стоп-сигналов |
| 39 | – | Реле прицепов левого поворота и стоп-сигналов |
| 40 | – | Реле фонарей заднего хода прицепа |
| 41 | – | Реле звукового сигнала |
| 42 | – | Реле двигателя 4WD 2 |
| 43 | – | Не используется |
| 44 | – | Не используется |
| 45 | 5 | Не используется (резерв) |
| 46 | 10 | Не используется (резерв) |
| 47 | 10 | Выключатель педали тормоза |
| 48 | 20 | Корно |
| 49 | 15 | Модуль управления коробкой передач Масляный насос |
| 50 | 10 | 2019-2021: Стояночный обогреватель дворников |
| 51 | – | Не используется |
| 52 | – | Не используется |
| 53 | 15 | Блокировка заднего дифференциала |
| 54 | – | Не используется |
| 55 | – | Не используется |
| 86 | – | Реле двигателя 4WD №. 1 |
Моторный отсек, низ

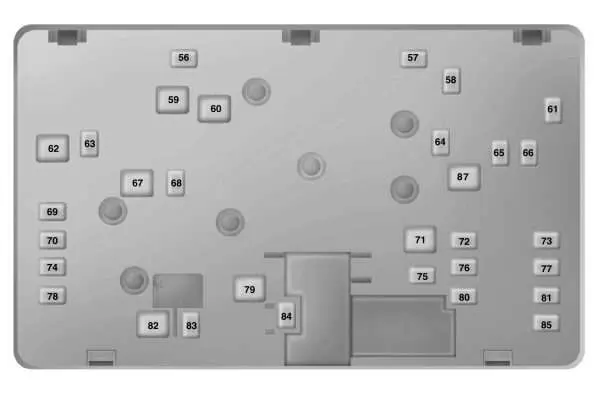

Распределительная коробка, нижняя
Предохранители расположены в нижней части блока предохранителей.
Чтобы войти, сделайте следующее:
1. Отцепите две защелки, расположенные с каждой стороны блока предохранителей;
2. Sollevare il retro della scatola dei fusibili dal supporto;
3. Сдвиньте блок предохранителей к задней части моторного отсека и поверните его, как показано;
4. Поверните заднюю часть блока предохранителей, чтобы получить доступ к нижней части;
5. Освободите две защелки, чтобы открыть крышку.
| Номер | Ампер [A] | описание |
|---|---|---|
| 56 | 15A | Трейлер поворачивает налево и останавливается |
| 57 | – | Не используется |
| 58 | – | Не используется |
| 59 | – | Не используется |
| 60 | 30A | Модуль управления топливным насосом |
| 61 | – | Не используется |
| 62 | 50A | Модуль управления кузовным оборудованием 1 — Освещение |
| 63 | 15A | Поверните направо и остановите трейлер. |
| 64 | 30A | Тормоза прицепа |
| 65 | 20A | Водительское сиденье с подогревом |
| 66 | 25A | Полноприводный автомобиль |
| 67 | 50A | Модуль управления кузовным оборудованием 2 – освещение |
| 68 | 30A | Обогрев заднего стекла |
| 69 | 30A | Клапаны антиблокировочной системы тормозов |
| 70 | 30A | Электро пассажирское сиденье |
| 71 | 30A | Стояночные фонари для прицепов |
| 72 | – | Не используется |
| 73 | 30A | Буксирный модуль |
| 74 | 30A | Сиденье водителя с электрорегулировкой |
| 75 | – | Не используется |
| 76 | – | Не используется |
| 77 | – | Не используется |
| 78 | – | Не используется |
| 79 | 40A | Двигатель вентилятора |
| 80 | 20A | Подогрев пассажирского сиденья |
| 81 | 40A | Инвертор |
| 82 | 60A | Насос антиблокировочной тормозной системы |
| 83 | 30A | Электродвигатель стеклоочистителя |
| 84 | 30A | Соленоид стартера |
| 85 | – | Не используется |
| 87 | 40A | Буксирный модуль |
Блок предохранителей n. 1
Он подключен к положительной клемме аккумулятора.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 225A / 300A | Генератор |
| 2 | 125A | Электронный усилитель руля |
Блок предохранителей 2 (под блоком предохранителей)
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | – | Не используется |
| 2 | 125A | Модуль управления кузовным оборудованием |
| 3 | 50A | Модуль качества напряжения (обеспечивает заднее освещение слепых зон, камеру заднего вида, проекционный дисплей, переключатель 4х4, модуль обработки изображения и радар для адаптивного круиз-контроля) |
| 4 | – | Шины для распределительной коробки |
| 5 | 100A | 2021-2022: Блок предохранителей и вспомогательные реле. |
