Ford Ranger (2020) – Блок предохранителей

Ford Ranger — Схема блока предохранителей

Год производства: 2020

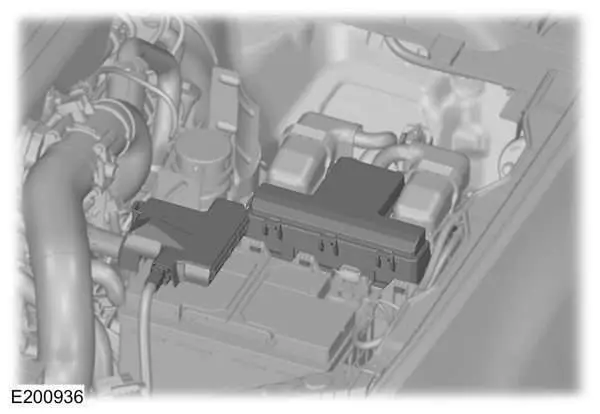

РАСПОЛОЖЕНИЕ БЛОКОВ ПРЕДОХРАНИТЕЛЕЙ

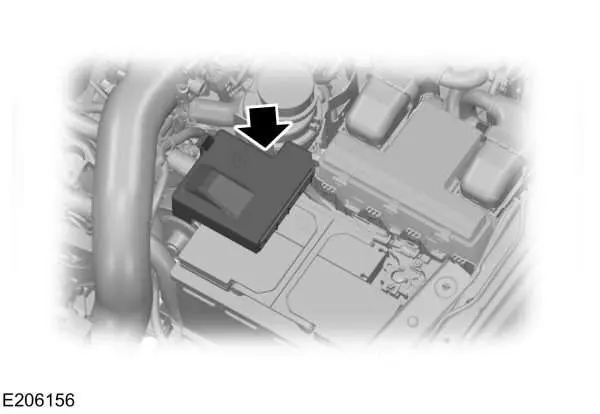

A – Дополнительный блок предохранителей для высоких токов.

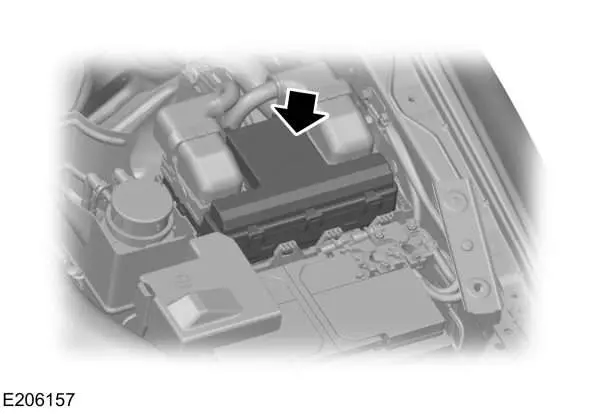

B – Блок предохранителей в моторном отсеке (автомобили с гидроусилителем рулевого управления)/блок предохранителей в моторном отсеке (автомобили с электронным усилителем рулевого управления).

C – Блок предохранителей в салоне.

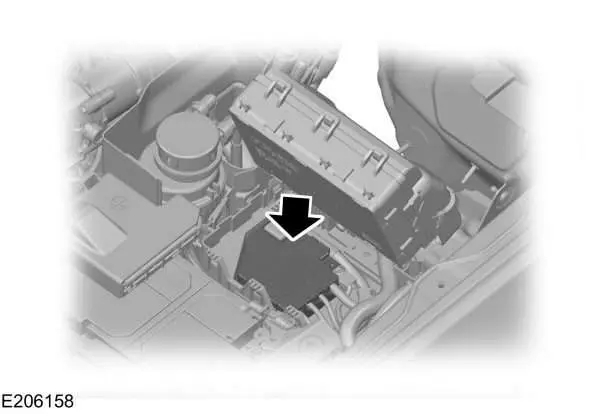

D – Блок сильноточных предохранителей (под блоком предохранителей в моторном отсеке) (при наличии).

Блок предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке – автомобили с электронным усилителем рулевого управления

Блок сильноточных предохранителей

Блок предохранителей в салоне

Автомобили выпущенные с 09.03.2020 по 15.11.2020

Распределительная коробка – автомобили с гидроусилителем рулевого управления

Номер	Ампер [A]	описание
F1	601	Питание блока предохранителей в салоне (аккумулятор).
F2	601	Питание блока предохранителей в салоне (аккумулятор).
F3	501	Вентилятор охлаждения двигателя (2,5 л).
	601	Модуль управления свечами накаливания (2.2 л).
F4	401	Модуль антиблокировочной системы тормозов.
F5	301	Электрические стеклоподъемники (передние и задние).
F6	–	Не используется.
F7	–	Не используется.
F8	–	Не используется.
F9	201	Более легкий.
F10	201	Дополнительная электрическая розетка на приборной панели.
F11	301	Двигатель вентилятора.
F12	251	Полноприводной (4WD) двигатель.
F13	201	Соленоид стартера.
F14	201	Обогрев заднего стекла.
F15	152	Свеча накаливания испарителя (2,2 л)
F16	102	Муфта кондиционера.
F17	251	Электрические стеклоподъемники (передние).
F18	252	Мотор стеклоочистителя.
F19	–	Не используется.
F20	–	Не используется.
F21	152	Акустический сигнал.
F22	102	Форсунки.
F23	102	Электромагнитный клапан блокировки дифференциала.
F24	–	Не используется.
F25	152	Катушки зажигания (2,5л); Датчик температуры и массового расхода воздуха (TMAF). (2.2 л); Модуль канделетты (2,2 л); Клапан управления вакуумом (VCV). (2,2 л); Электронный вакуумный регулятор (ЭВРВ). (2,2 л).
F26	7,52	Электронный модуль управления (ECM).
F27	–	Не используется.
F28	102	Датчики выхлопных газов; (2.5 л) Ретрансляционные катушки.
F29	152	Электронный модуль управления (ECM).
F30	–	Не используется.
F31	202	Дополнительная электрическая розетка (задняя консоль).
F32	52	Реле давления системы кондиционирования. (2.5 л) (2.2 л)
F33	–	Не используется.
F34	–	Не используется.
F35	202	Питание блока предохранителей в салоне (зажигание).
F36	52	Модуль антиблокировочной системы.
F37	102	Регулировка угла наклона фар.
F38	202	Сиденье с подогревом.
F39	102	Зеркала с электрорегулировкой.
F40	102	Насос испарителя (2,2 л)
F41	–	Не используется.
F42	102	Сирена сигнализации.
F43	–	Не используется.
F44	–	Не используется.
F45	252	Модуль антиблокировочной системы.
F46	202	Изолятор батареи.
F47	401	Модуль буксировки прицепа.
F48	–	Не используется.
F49	–	Не используется.
F50	52	Реле зажигания; Релейные катушки.
F51	201	Фаркоп.

ПРОЧИТАЙТЕ Ford Tourneo Connect (2013–2016) — блок предохранителей ¹Предохранитель типа J. ²Мини-предохранитель.

Номер повторной передачи	описание
R1	Не используется.
R2	Включите или выключите дворники.
R3	Акустический сигнал.
R4	Муфта кондиционера.
R5	Блокировка дифференциала.
R6	Быстрое или медленное движение стеклоочистителя.
R7	Низкоскоростной вентилятор охлаждения двигателя (2.5 л)
R8	Высокоскоростной вентилятор охлаждения двигателя (2.5 л)
R9	Гибкий топливный насос. (2,5 л) Свеча накаливания испарителя. (2,2 л)
R10	Обогрев заднего стекла.
R11	Не используется.
R12	Не используется.
R13	Кронштейн питания электронного модуля управления (ECM).
R14	Включить.
R15	Двигатель 2 полный привод (4WD) (по часовой стрелке).
R16	Двигатель 1 полный привод (4WD) (против часовой стрелки).
R17	Двигатель с полным приводом (4WD).
R18	Сирена сигнализации.
R19	Доброжелательность.
R20	Не используется.
R21	Не используется.
R22	Не используется.
R23	Не используется.
R24	Не используется.
R25	Не используется.
R26	Двигатель вентилятора.
R27	Не используется.

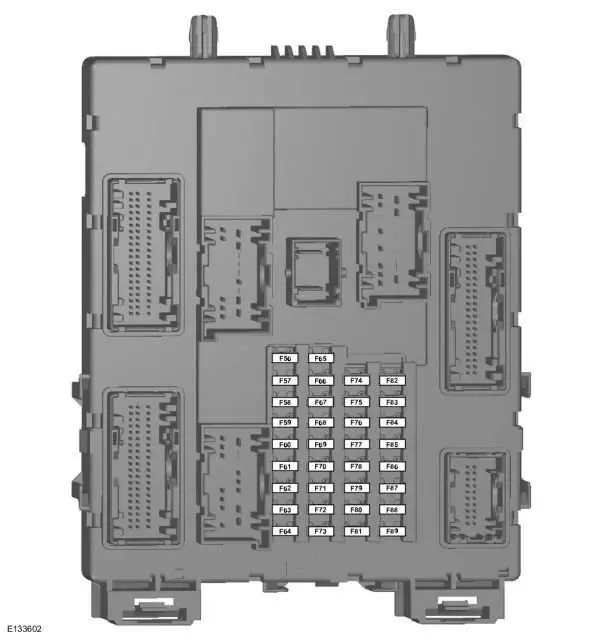

Блок предохранителей в салоне – автомобили с гидроусилителем рулевого управления

Расположение предохранителей	Текущий	Объект, подлежащий защите
F56	203	Топливный насос.
F57	–	Не используется.
F58	–	Не используется.
F59	53	Пассивная противоугонная система (PATS).
F60	103	Внутренняя лампочка; Блок переключателя водительской двери; Внутреннее освещение; Светильники, освещающие зону подоконника; Автоматическая коробка передач; Лампа освещения ног;
F61	–	Не используется.
F62	53	Модуль датчика дождя.
F63	–	Не используется.
F64	–	Не используется.
F65	–	Не используется.
F66	203	Отпирание двери водителя массовое с двойным центральным замком.
F67	53	Выключатель стоп-сигнала.
F68	–	Не используется.
F69	53	Набор индикаторов; Интегрированный модуль управления (ICM).
F70	203	Центральный замок.
F71	53	Кондиционер.
F72	7,53	Сирена сигнализации.
F73	53	Бортовая диагностика (OBD) II.
F74	203	Светофор.
F75	153	Передние противотуманные фары.
F76	103	Фонарь заднего хода; Зеркало заднего вида.
F77	203	Моечный насос.
F78	53	Выключатель.
F79	153	Не используется (резерв).
F80	203	Системный звук.
F81	53	Внутренний датчик движения.
F82	203	Промыть насосную массу.
F83	203	Масса с центральным замком.
F84	203	Разблокировать дверь водителя; Масса с двойным центральным замком.
F85	7,53	Набор индикаторов; Модуль системы помощи при парковке; Система кондиционирования с ручным управлением.
F86	103	Система безопасности; Индикатор отключения подушки безопасности пассажира.
F87	–	Не используется.
F88	–	Не используется.
F89	–	Не используется.

³Мини-предохранитель.

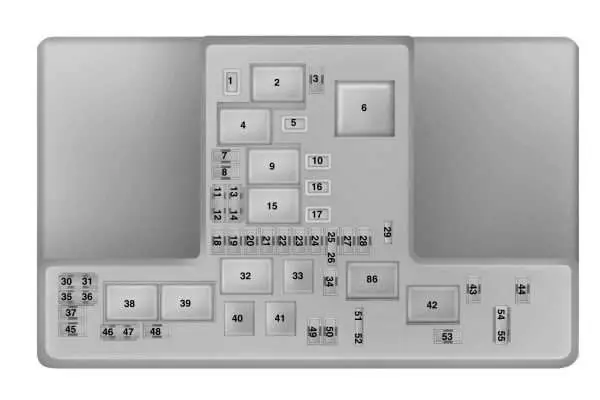

Распределительная коробка – автомобили с электронным усилителем рулевого управления.

Расположение предохранителей	Текущий	Объект, подлежащий защите
1	154	Не используется (резерв).
2	–	Электромагнитное реле стартера.
3	54	Датчик дождя.
4	–	Реле обдува двигателя.
5	204	Дополнительная электрическая розетка.
6	–	Реле подогревателя топливного фильтра с водоотделителем (2.0 л).
	–	Не использовался (2.2л, 3.2л).
7	205	Модуль управления силовым агрегатом.
8	205	Перепускной клапан радиатора управления рециркуляцией отработавших газов (EGR) – вакуумный электромагнитный клапан (2.0 л); Объемный регулирующий клапан (2.2 л, 3.2 л); Клапан рециркуляции отработавших газов (EGR) (2.2 л, 3.2 л); Датчик массовой температуры и расхода воздуха (2.2 л, 3.2 л); Хонда лямбда универсал (2.2 л, 3.2 л).
9	–	Реле модуля управления тяговым поездом.
10	204	Дополнительная электрическая розетка.
11	156	Модуль свечей накаливания (2.0 л); Неиспользованный (сток) (3.2 л без контроля выбросов); датчик NOx; Датчик твердых частиц (2.0 л, 3.2 л с системой контроля выбросов).
12	156	Привод перепускного клапана турбокомпрессора (2.0 л); Привод перепускного клапана турбокомпрессора (2.0 л); Компрессор кондиционера и регулирующий клапан (2.0 л); Насос охлаждающей жидкости (2.0 л); привод вентилятора; Модуль канделетты (2.2 л, 3.2 л).
13	156	Не используется (резерв).
14	156	Подогреватель системы вентиляции картера (2.0л); Неиспользованный (резерв) (2.2л, 3.2л).
15	–	Доброжелательность.
16	204	Дополнительная электрическая розетка.
17	204	Дополнительная электрическая розетка.
18	105	Соленоид реле топливного насоса (2.2 л, 3.2 л); Неиспользованный (резерв) (2.0 л).
19	105	Электронная система гидроусилителя руля.
20	105	Модуль управления фарами; Регулировка фар.
21	155	Модуль управления коробкой передач.
22	105	Компрессор системы кондиционирования.
23	7,55	Задняя камера; Радар адаптивного контроля скорости; Проекционный дисплей по модулю; Модуль обработки изображений А (IPMA) (автомобили без системы старт-стоп); Модуль качества напряжения (автомобили с системой Старт-Стоп).
24	105	Неиспользованный (резерв) (2.0 л); Реле давления кондиционера, дизельные автомобили с механической коробкой передач (2.2 л, 3.2 л).
25	106	Антиблокировочная система.
26	106	Тачиграфо.
27	–	Не используется.
28	105	Модуль управления силовым агрегатом.
29	–	Не используется.
30	–	Не используется.
31	–	Не используется.
32	–	Реле топливного насоса.
33	–	Муфта кондиционера.
34	155	Центральный стоп-сигнал.
35	155	Модуль управления коробкой передач.
36	–	Не используется.
37	105	Наружное зеркало с подогревом.
38	–	Не используется.
39	–	Силовое реле при полном приводе (4WD).
40	–	Реле центрального стоп-сигнала.
41	–	Акустический сигнал.
42	–	N. 2 реле моторизованного полного привода (4WD).
43	155	Модуль управления измерениями коробки передач.
44	55	Не используется (резерв).
45	55	Питание катушки реле подогревателя топливного фильтра с водоотделителем (2.0 л); Неиспользованный (резерв) (2.2л, 3.2л).
46	106	Не используется (резерв).
47	106	Выключатель педали тормоза.
48	205	Акустический сигнал.
49	205	Замок рулевой колонки.
50	155	Модуль управления измерениями коробки передач.
51	–	Не используется.
52	–	Не используется.
53	155	Блокировка заднего дифференциала.
54	106	Модуль управления измерениями коробки передач.
55	106	Модуль управления измерениями коробки передач.
86	–	Реле электродвигателя полного привода (4WD) 1.

⁴Предохранитель типа М ⁵Микробезопасность 2. ⁶Микробезопасность 3.

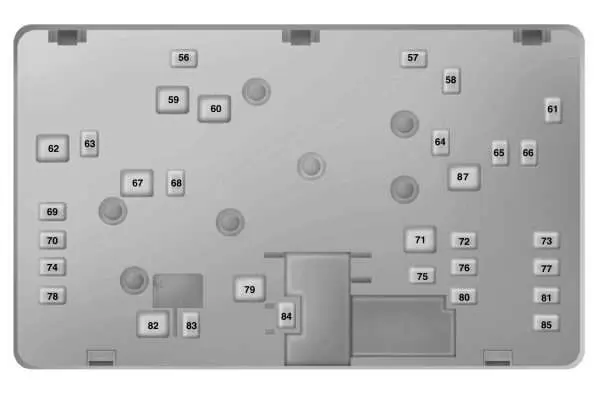

Распределительная коробка – нижняя

Предохранители расположены в нижней части блока предохранителей. Чтобы получить доступ к нижней части блока предохранителей: A – По направлению к передней части автомобиля.

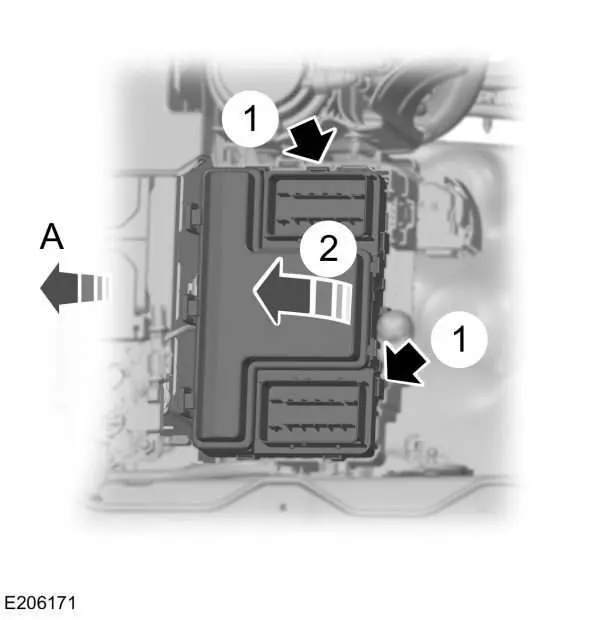

1. Отсоедините две защелки с обеих сторон блока предохранителей.

1. Поднимите заднюю часть блока предохранителей за ручку.
2. Сдвиньте блок предохранителей к задней части моторного отсека и поверните его, как показано.
3. Поверните заднюю часть блока предохранителей, чтобы получить доступ к нижней части.
4. Освободите две защелки, чтобы открыть крышку блока предохранителей.

ПРОЧИТАЙТЕ Ford EcoSport (2013-2016) — Блок предохранителей

Расположение предохранителей	Текущий	Объект, подлежащий защите
56	207	Не используется (резерв).
57	–	Не используется.
58	–	Не используется.
59	258	Полный привод (4WD).
60	308	Топливный насос.
61	307	Обогреватель левого лобового стекла.
62	508	Модуль управления системами кузова.
63	207	Не используется (резерв).
64	207	Буксирный разъем.
65	207	Сиденья с подогревом.
66	307	Нагревательный элемент лобового стекла с правой стороны.
67	508	Модуль управления системами кузова.
68	207	Обогрев заднего стекла.
69	307	Клапаны антиблокировочной системы.
70	207	Пассажирское сиденье с электрорегулировкой.
71	408	Подогреватель топливного фильтра с водоотделителем (2.0 л).
	–	Не использовался (2.2л, 3.2л).
72	–	Не используется.
73	307	Модуль буксировки прицепа.
74	207	Сиденье водителя с электрорегулировкой.
75	–	Не используется.
76	–	Не используется.
77	–	Не используется.
78	–	Не используется.
79	408	Двигатель вентилятора.
80	–	Не используется.
81	407	Гид.
82	608	Антиблокировочная система.
83	307	Дворники.
84	307	Соленоид стартера.
85	–	Не используется.
87	408	Модуль буксировки прицепа.

⁷Предохранитель типа М ⁸Предохранитель типа LPJ.

Предохранитель подключен к аккумулятору

Расположение предохранителей	Текущий	Объект, подлежащий защите
1	225	Генератор переменного тока (2.2 л, 3.2 л).
	300	Генератор (2.0 л).
2	125	Электронная система гидроусилителя руля.

Блок сильноточных предохранителей

Расположение предохранителей	Текущий	Объект, подлежащий защите
1	70	Канделетт – Дизель.
2	125	Модуль управления системами кузова.
3	50	Модуль управления кузовными системами (автомобили без системы Start-Stop); Модуль качества напряжения – задняя камера помощи при парковке. Адаптивная система круиз-контроля; Проекционный дисплей по модулю; Модуль обработки изображений А (IPMA) (автомобили с системой старт-стоп).
4	–	Планка для распределительной коробки энергии.
5	100	Электрический нагреватель.

ПРОЧИТАЙТЕ Ford Focus Electric (2017-2018) – блок предохранителей и реле

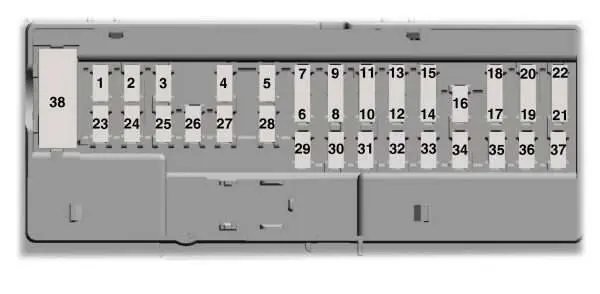

Блок предохранителей в салоне – автомобили с электронным усилителем рулевого управления

Блок предохранителей расположен внизу с внешней стороны рулевой колонки, под крышкой.

Расположение предохранителей	Текущий	Объект, подлежащий защите
1	–	Не используется.
2	7,59	Не используется (резерв).
3	209	Замок водительской двери; Крышка топливного бака.
4	59	Не используется (резерв).
5	209	Не используется (резерв).
6	1010	Не используется (резерв).
7	1010	Не используется (резерв).
8	1010	Сирена сигнализации.
9	1010	Телематический модем.
10	510	Не используется (резерв).
11	510	Внутренний датчик движения.
12	7,510	Электронная панель управления; Система отопления, вентиляции и кондиционирования.
13	7,510	Набор индикаторов; Модуль управления рулевой колонкой; Диагностический разъем.
14	1010	Не используется (резерв).
15	1010	Модуль диагностического разъема; Диагностический разъем II.
16	159	Двойное запирание задней двери.
17	510	Сирена сигнализации с батарейным питанием.
18	510	Система зажигания; Кнопка питания.
19	7,510	Телематический модем.
20	7,510	Модуль управления измерениями коробки передач.
21	510	Внутренний датчик температуры и влажности; Электрический нагреватель.
22	510	Не используется (резерв).
23	109	Гид; Выключатель дверного замка.
24	209	Центральный замок.
25	309	Электростеклоподъемники со стороны водителя.
26	309	Не используется (резерв).
27	309	Не используется (резерв).
28	209	Не используется (резерв).
29	309	Не используется (резерв).
30	309	Не используется (резерв).
31	159	С 3-х лет
32	109	Модуль приемопередатчика радиоволн; Модуль системы спутникового позиционирования; Открывает дверь дистанционно; Тахограф (автомобили с SYNC III).
33	209	Звук команды.
34	309	Реле зажигания и стартера.
35	59	Модуль управления дополнительной системой безопасности.
36	159	Внутреннее зеркало заднего вида с функцией собственного изображения; Переключатель регулировки зеркал.
37	209	Сиденья с подогревом.
38	3011	Электрические стеклоподъемники.

⁹Микробезопасность 2. ¹⁰Микробезопасность 3. ¹¹PTC предохранитель.
