Ford Ranger (2019-…) — блок предохранителей
Содержание
Ford Ranger (2019-…) — Схема блока предохранителей
Год производства: 2019, 2020, 2021.
Предохранители прикуривателя (розетка) в Ford Ranger это предохранители №5 (разъем дополнительного питания 3 – задняя консоль), №10 (разъем дополнительного питания 1 – приборная панель), №16 (разъем дополнительного питания 2 – приборная панель) и №17 (разъем дополнительного питания – задняя нагрузка отсека) в блок предохранителей в моторном отсеке.
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей расположена снизу и снаружи рулевой колонки, за крышкой доступа.
Вано моторе
Распределительная коробка расположена в моторном отсеке (слева).
Распределительная коробка – нижняя
Предохранители расположены в нижней части блока предохранителей.
Чтобы войти, сделайте следующее:
1. Отцепите две защелки, расположенные с каждой стороны блока предохранителей;
2. Поднимите заднюю часть блока предохранителей со станины;
3. Вставьте блок предохранителей в заднюю часть моторного отсека и поверните его, как показано;
4. Поверните заднюю часть блока предохранителей, чтобы получить доступ к нижней части;
5. Освободите две защелки, чтобы открыть крышку.
Блок предохранителей n. 1
Он подключен к положительной клемме аккумулятора.
Коробка перед предохранителями 2
Он расположен под блоком предохранителей в моторном отсеке.
Схемы блока предохранителей
2019
Пассажирский салон

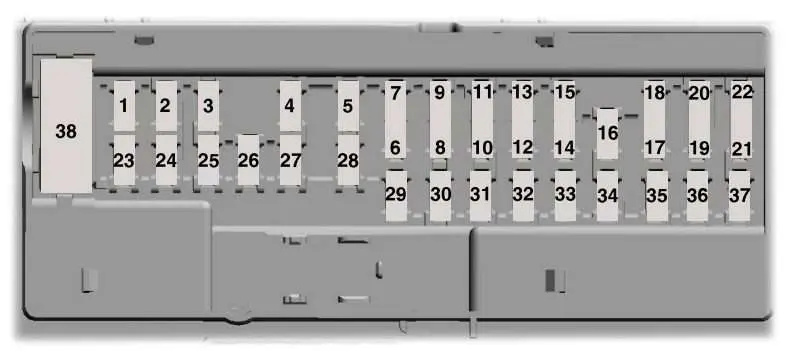

Назначение предохранителей в салоне (2019)
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | – | Не используется |
| 2 | 7,5A | Неиспользованный (запасной) |
| 3 | 20A | Замок водительской двери |
| 4 | 5A | Не используется (резерв) |
| 5 | 20A | Фирменный аудиоусилитель |
| 6 | 10 | Не используется (резерв) |
| 7 | 10 | Не используется (резерв) |
| 8 | 10 | Звуковой сигнал безопасности |
| 9 | 10 | Телематика |
| 10 | 5A | Не используется (резерв) |
| 11 | 5A | Не используется (резерв) |
| 12 | 7,5A | Электронная панель управления; Кондиционер. |
| 13 | 7,5A | Панель приборов; Модуль управления рулевой колонкой; Разъем для передачи данных. |
| 14 | 10 | Расширенный модуль питания (для модуля ограничения и пассажирского модуля) |
| 15 | 10 | Дверной модуль; Разъем для передачи данных. |
| 16 | 15 | Двойной замок задней двери |
| 17 | 5A | Не используется (резерв) |
| 18 | 5A | Выключатель; Электромагнитная блокировка; Кнопка Пуск. |
| 19 | 7,5A | Расширенный модуль питания (для модуля ограничения и пассажирского модуля) |
| 20 | 7,5A | Не используется (резерв) |
| 21 | 5A | Датчик влажности и температуры в автомобиле |
| 22 | 5A | Не используется (резерв) |
| 23 | 10 | Инвертор; Выключатель дверного замка. |
| 24 | 20A | Центральный замок |
| 25 | 30A | Стеклоподъемник водительской двери с электроприводом |
| 26 | 30A | Не используется (резерв) |
| 27 | 30A | Не используется (резерв) |
| 28 | 20A | Аудиоусилитель |
| 29 | 30A | Не используется (резерв) |
| 30 | 30A | Не используется (резерв) |
| 31 | 15A | Не используется (резерв) |
| 32 | 10 | Радиоприемопередающий модуль; Удаленная синхронизация портов. |
| 33 | 20A | Аудиоблок |
| 34 | 30A | Реле запуска/пуска |
| 35 | 5A | Не используется (резерв) |
| 36 | 15A | Внутреннее зеркало с функцией автоматического затемнения; Управление регулировкой зеркал. |
| 37 | 20A | Не используется (резерв) |
| 38 | 30A | Окна с электроприводом |
Вано моторе

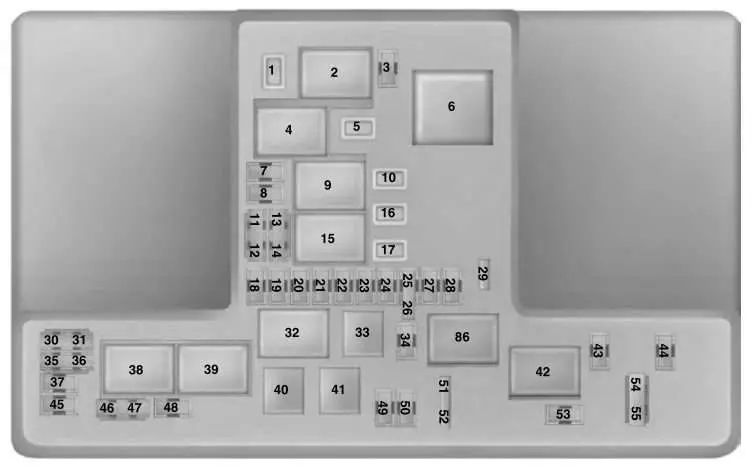

Назначение предохранителей и реле в блоке управления (2019)
ПРОЧИТАЙТЕ Ford Ranger (2001-2003) – блок предохранителей и реле
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 15 | Не используется |
| 2 | – | Электромагнитное реле стартера |
| 3 | 5A | Датчик дождя |
| 4 | – | Реле обдува двигателя |
| 5 | 20A | Дополнительная розетка 3 – задняя консоль |
| 6 | – | Реле стояночного освещения прицепа |
| 7 | 20A | Модуль управления коробкой передач |
| 8 | 20A | Электромагнитный клапан вентиляции цилиндров; Клапан отключения паров топлива; Клапан вентиляции цилиндра; Изменение фаз газораспределения 1 и 2; Лямбда-зонды с подогревом. |
| 9 | – | Реле модуля управления тяговым поездом |
| 10 | 20A | Дополнительная точка питания 1 – приборная панель |
| 11 | 15 | Катушки зажигания |
| 12 | 15 | Система управления кондиционером; Подогреватель коробки передач; Вспомогательный водяной насос; Управление впускным клапаном; Муфта вентилятора; Масляный насос; Байпас турбокомпрессора. |
| 13 | 15 | Не используется (резерв) |
| 14 | 15 | Не используется (резерв) |
| 15 | – | Реле запуска/пуска |
| 16 | 20A | Дополнительная точка питания 2 – приборная панель |
| 17 | 20A | Дополнительная розетка – задняя погрузочная площадка |
| 18 | 10 | Не используется (резерв) |
| 19 | 10 | Электроусилитель руля |
| 20 | 10 | Переключатель управления освещением |
| 21 | 5A | Реле запуска/пуска |
| 22 | 10 | Компрессор кондиционера |
| 23 | 7,5A | Качество напряжения модуля |
| 24 | 10 | Не используется (резерв) |
| 25 | 10 | Система предотвращения блокировки колес |
| 26 | 10 | Не используется (резерв) |
| 27 | – | Не используется |
| 28 | 10 | Модуль управления тяговым поездом |
| 29 | 7,5 | USB-порт для зарядки |
| 30 | – | Не используется |
| 31 | – | Не используется |
| 32 | – | Реле топливного насоса |
| 33 | – | Реле муфты кондиционера |
| 34 | 10 | Фонарь заднего хода прицепа |
| 35 | 15A | Не используется (резерв) |
| 36 | – | Не используется |
| 37 | 10 | Наружное зеркало с подогревом |
| 38 | – | Реле правых поворотников и стоп-сигналов прицепа |
| 39 | – | Реле левого поворота и стоп-сигнала прицепа |
| 40 | – | Реле фонарей заднего хода прицепа |
| 41 | – | Реле звукового сигнала |
| 42 | – | Реле двигателя 4WD 2 |
| 43 | – | Не используется |
| 44 | – | Не используется |
| 45 | 5A | Не используется (резерв) |
| 46 | 10 | Не используется (резерв) |
| 47 | 10 | Выключатель педали тормоза |
| 48 | 20A | Корно |
| 49 | 15 | Модуль управления коробкой передач; Масляный насос. |
| 50 | 10 | Стояночный обогрев дворников |
| 51 | – | Не используется |
| 52 | – | Не используется |
| 53 | 15 | Блокировка заднего дифференциала |
| 54 | – | Не используется |
| 55 | – | Не используется |
| 86 | – | Реле двигателя 4WD №. 1 |
Моторный отсек, низ

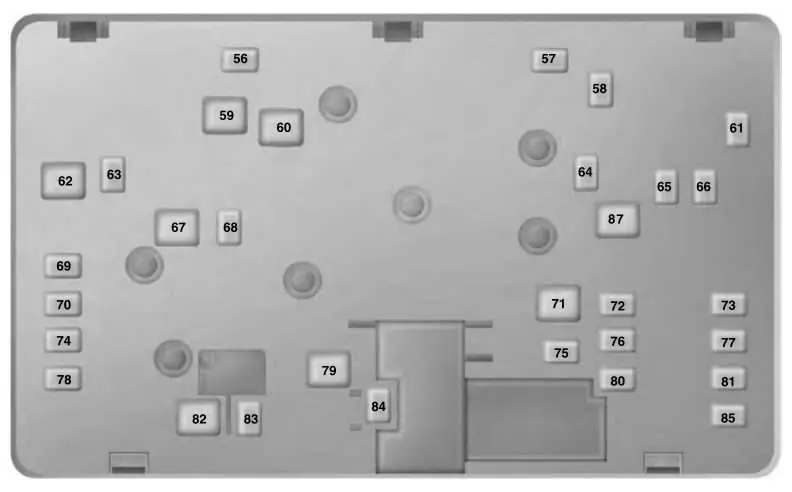

Назначение предохранителей и реле в коробке комбинации приборов (снизу) (2019 г.)
ПРОЧИТАЙТЕ Ford Expedition UN93 (1997-2002) – блок предохранителей и реле
| Нет. | Ампер [A] | описание |
|---|---|---|
| 56 | 15A | Реле левого поворота и стоп-сигнала прицепа |
| 57 | – | Не используется |
| 58 | – | Не используется |
| 59 | – | Не используется |
| 60 | 30A | Модуль управления топливным насосом |
| 61 | – | Не используется |
| 62 | 50A | Модуль управления кузовным оборудованием 1 — Освещение |
| 63 | 15A | Реле правых поворотников и стоп-сигналов прицепа |
| 64 | 30A | Тормоза прицепа |
| 65 | 20A | Водительское сиденье с подогревом |
| 66 | 25A | Полноприводный автомобиль |
| 67 | 50A | Модуль управления кузовным оборудованием 2 – освещение |
| 68 | 30A | Обогрев заднего стекла |
| 69 | 30A | Клапаны антиблокировочной системы тормозов |
| 70 | 30A | Пассажирское сиденье с электроприводом |
| 71 | 30A | Стояночные фонари для прицепов |
| 72 | – | Не используется |
| 73 | 30A | Буксирный модуль |
| 74 | 30A | Водительское сиденье с гидроусилителем руля |
| 75 | – | Не используется |
| 76 | – | Не используется |
| 77 | – | Не используется |
| 78 | – | Не используется |
| 79 | 40A | Двигатель вентилятора |
| 80 | 20A | Подогрев пассажирского сиденья |
| 81 | 40A | Инвертор |
| 82 | 60A | Насос антиблокировочной тормозной системы |
| 83 | 30A | Электродвигатель стеклоочистителя |
| 84 | 30A | Соленоид стартера |
| 85 | – | Не используется |
| 87 | 40A | Буксирный модуль |
Блок предохранителей 1 (на аккумуляторе)
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 225A | Генератор |
| 2 | 125A | Электронный усилитель руля |
Блок предохранителей 2 (под блоком предохранителей)
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | – | Не используется |
| 2 | 125A | Модуль управления кузовным оборудованием |
| 3 | 50A | Модуль качества напряжения (Обеспечивает мертвую точку для заднего фонаря, камера заднего вида, проекционный дисплей, переключатель 4×4, модуль обработки изображений i радар адаптивного круиз-контроля). |
| 4 | – | Брусья для распределительной коробки |
