Ford Puma (2019-2020) – блок предохранителей
Ford Puma (2019-2020) — Схема блока предохранителей
Год производства: 2019, 2020.
Предохранители прикуривателя (розетка) на Форд Пума Предохранители 83 и 84 расположены в блоке предохранителей двигателя.
Блок предохранителей в салоне
Расположение блока предохранителей
Панель предохранителей расположена за перчаточным ящиком (левый руль) или под перчаточным ящиком (правый руль).

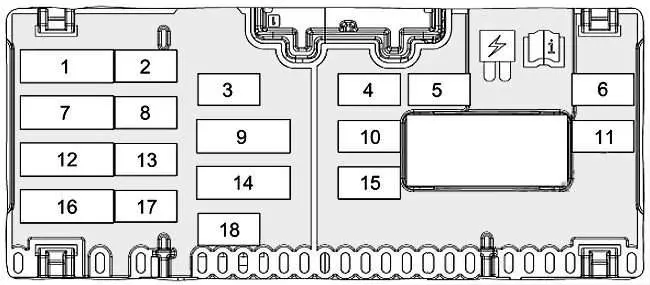

Схема блока предохранителей
Назначение предохранителей в комбинации приборов
| Нет. | Усилитель [А] | описание |
|---|---|---|
| 1 | 5A | Форма проверки ограничений; Датчик температуры и влажности автомобиля. |
| 2 | 10 | Модуль управления системой помощи при парковке. |
| 3 | 10 | Включить; Выключатель; Телематический модем. |
| 4 | 20A | Блок. |
| 5 | 10 | Люк |
| 6 | 30A | Переключатель правого зеркала; Передние правые стеклоподъемники с электроприводом. |
| 7 | 5A | Индикатор отключения подушки безопасности пассажира; Внутреннее зеркало с функцией собственного изображения. |
| 8 | 10 | Разъем для передачи данных. |
| 9 | 5A | Центральный модуль безопасности. |
| 10 | 15A | Защита детей; Лючок бензобака. |
| 11 | 30A | Переключатель левого зеркала; Передние стеклоподъемники с электроприводом с левой стороны. |
| 12 | 15A | Подогрев руля; Модуль управления фарами. |
| 13 | 15A | Голосовое управление; Информационно-развлекательные дисплеи; CD-плеер. |
| 14 | 7,5A | Зонд с резервной батареей. |
| 15 | 10 | Противоугонный зонд. |
| 16 | 7,5A | Управление кондиционером; Летающий модуль; Панель приборов; Разъем для передачи данных. |
| 17 | 20A | Аудиоблок. |
| 18 | 20A | Не используется. |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей

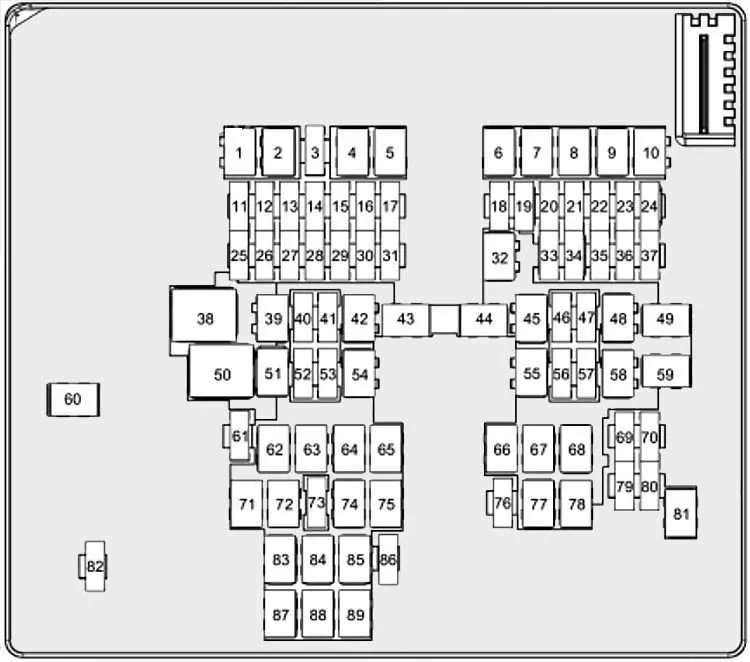

Схема блока предохранителей
Назначение предохранителей в моторном отсеке
| Нет. | Усилитель [А] | описание |
|---|---|---|
| 1 | – | Не используется. |
| 2 | 60A | Нагреватель впускного воздуха. |
| 3 | 10 | Форсунки омывателя ветрового стекла с подогревом. |
| 4 | 40A | Обогрев левого лобового стекла. |
| 5 | – | Не используется. |
| 6 | 30A | Доброжелательность. |
| 7 | 40A | Двигатель вентилятора. |
| 8 | – | Не используется. |
| 9 | – | Не используется. |
| 10 | – | Не используется. |
| 11 | 20A | Замок рулевой колонки. |
| 12 | 10 | Муфта кондиционера. |
| 13 | – | Не используется. |
| 14 | – | Не используется. |
| 15 | – | Не используется. |
| 16 | – | Не используется. |
| 17 | 5A | Модуль управления тяговым поездом. |
| 18 | 10 | Подогрев руля. |
| 19 | 5A | Электронный усилитель руля. |
| 20 | – | Не используется. |
| 21 | – | Не используется. |
| 22 | – | Не используется. |
| 23 | 10 | Многоконтурный модуль пассажирского сиденья. |
| 24 | 10 | Мультиконтурный модуль водительского сиденья. |
| 25 | 10 | Насос охлаждающей жидкости. Выхлопной клапан. |
| 26 | 15A | Клапан продувки системы поглощения паров топлива; Датчик положения распредвала; Датчик давления управления впрыском топлива; Электромагнитный клапан регулирования лопастей турбокомпрессора; Перепускной клапан охладителя рециркуляции отработавших газов; Электромагнитный клапан выпускного регулирующего клапана; Датчик кислорода с подогревом. |
| 27 | 20A | Модуль управления коробкой передач. |
| 28 | 15A | Активный сетчатый затвор; Масляный насос; Компрессор кондиционера; Электромагнитный клапан контроля стоков; Датчик воды в топливе. |
| 29 | 15A | Катушка зажигания; Конденсатор шумоподавления. |
| 30 | 10 | Клапан сброса давления кондиционера. |
| 31 | – | Не используется. |
| 32 | 30A | Модуль управления кузовным оборудованием. |
| 33 | 10 | Информационная система слепых зон; Модуль круиз-контроля; Передняя камера помощи при парковке; Задняя камера помощи при парковке; Модуль управления системой помощи при парковке. |
| 34 | – | Не используется. |
| 35 | 10 | Идти. |
| 36 | 5A | Система предотвращения блокировки колес. |
| 37 | – | Не используется. |
| 38 | 40A | Двигатель вентилятора. |
| 39 | – | Не используется. |
| 40 | – | Не используется. |
| 41 | 20A | Сиденья с подогревом. |
| 42 | – | Не используется. |
| 43 | 40A | Модуль буксировки прицепа. |
| 44 | 40A | Обогрев правой части лобового стекла. |
| 45 | 30A | Модуль левой задней двери. |
| 46 | 5A | Регулировка фар. |
| 47 | 15A | Усилитель для аудиоустройств. |
| 48 | 20A | Люк |
| 49 | 60A | Антиблокировочный насос. |
| 50 | 60A | Высокоскоростной вентилятор охлаждения. |
| 51 | – | Не используется. |
| 52 | 10 | Разъем для передачи данных. |
| 53 | – | Не используется. |
| 54 | 30A | Модуль правой задней двери. |
| 55 | 30A | Антиблокировочный клапан. |
| 56 | 5A | Переключатель включения/выключения тормоза. |
| 57 | 15A | Усилитель для аудиоустройств. |
| 58 | 30A | Электроподъемные ворота. |
| 59 | 40A | Модуль управления кузовным оборудованием. |
| 60 | – | Не используется. |
| 61 | – | Не используется. |
| 62 | – | Не используется. |
| 63 | – | Не используется. |
| 64 | – | Не используется. |
| 65 | – | Не используется. |
| 66 | – | Не используется. |
| 67 | – | Не используется. |
| 68 | 20A | Топливный насос. |
| 69 | – | Не используется. |
| 70 | – | Не используется. |
| 71 | – | Не используется. |
| 72 | – | Не используется. |
| 73 | 5A | Датчик дождя. |
| 74 | 30A | Мотор стеклоочистителя. |
| 75 | – | Не используется. |
| 76 | – | Не используется. |
| 77 | 25A | Обогреватель заднего стекла. |
| 78 | – | Не используется. |
| 79 | 20A | Рог. |
| 80 | – | Не используется. |
| 81 | – | Не используется. |
| 82 | 15A | Насос заднего омывателя. |
| 83 | 20A | Более легкий; Передние дополнительные розетки. |
| 84 | 20A | Задние дополнительные розетки. |
| 85 | 40A | Низкоскоростной вентилятор охлаждения. |
| 86 | 20A | Задний стеклоочиститель. |
| 87 | – | Не используется. |
| 88 | – | Не используется. |
| 89 | – | Не используется. |
