Ford Puma (1997-2002) – блок предохранителей
Содержание
Ford Puma (1997-2002) — Схема блока предохранителей
Год производства: 1997, 1998, 1999, 2000, 2001, 2002.
Предохранитель прикуривателя (электророзетка) на Ford Puma 1997-2002 гг. Предохранитель 1 находится в блоке предохранителей в салоне.
Блок предохранителей в салоне

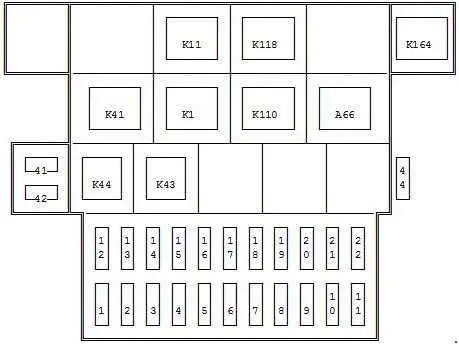

до 09.1999

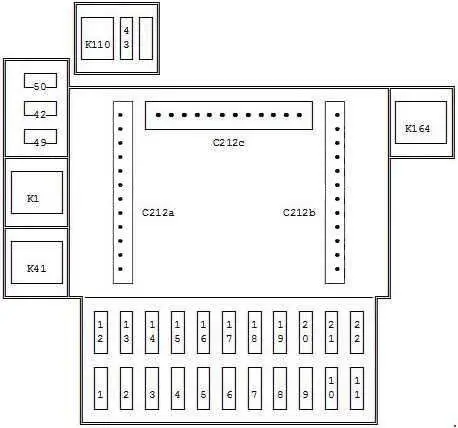

09.1999 – 09.2000 (с двойным закрытием)

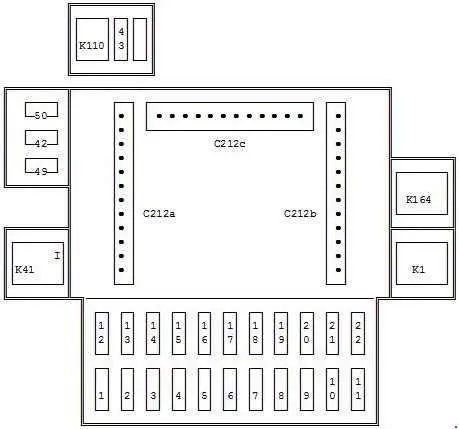

09.1999 – 09.2000 (без двойного замка)

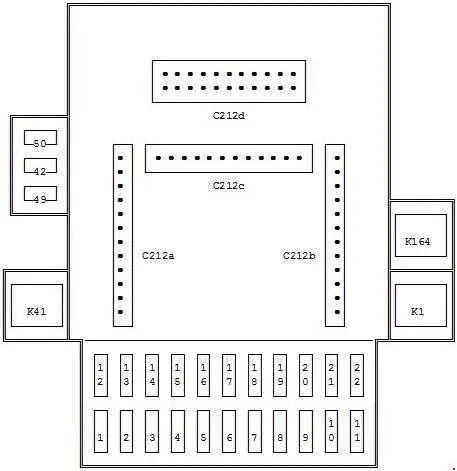

с 09.2000 (с центральным замком)

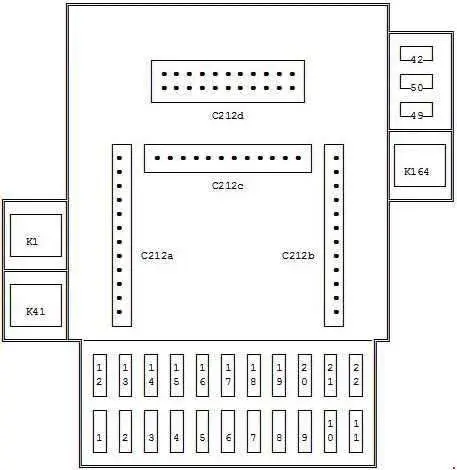

с 09 и далее (без центрального замка)
| Нет. | Ампер [A] | описание |
| 1 | 15 | Более легкий |
| 2 | 7,5 | с 09.1999 г .: Внутреннее освещение; Часы. |
| 10 | до 07.1999 г .: Радио; Внутреннее освещение. | |
| 3 | 10 | с 09.1999 г .: GEM |
| 4 | 20 | Обогрев заднего стекла |
| 5 | 15 | Предупреждение об опасности; Корно |
| 6 | 7,5 | Парковочный свет слева; Бел истр (дал 07.1999). |
| 7 | 7,5 | Парковочный светофор справа; Освещение номерного знака (ал 07.1999). |
| 8 | 15 | Центральный замок; Регулировка зеркала. |
| 9 | 15 | Регулировка сиденья |
| 10 | – | – |
| 11 | 30 | Электрические окна |
| 12 | 20 | Электродвигатель стеклоочистителя |
| 13 | 15 | Обогрев; Стоп-сигнал; Фонарь заднего хода (с 07.1999). |
| 14 | 10 | Воздушная подушка |
| 15 | 20 | с 09.1999 г .: Подогрев зеркал. До 07.1999 года: Дневной свет. |
| 16 | 30 | Двигатель вентилятора отопителя |
| 17 | 15 | Индикатор направления |
| 18 | 15 | Электронное управление двигателем |
| 19 | 7,5 | с 09.1999 г .: Терминал 75 |
| 10 | до 07.1999 г .: Терминал 75 | |
| 20 | 20 | до 07.1999 г .: Обогрев зеркала |
| 21 | 25 | к 07.1999 году: Боковые фонари |
| 22 | 10 | с 09.1999 г .: Радио (с 07.2000); Диагностический разъем. |
| 42 | 15 | с 09.1999 г .: GEM |
| 10 | к 07.1999 году: Задний противотуманный фонарь | |
| 43 | 10 | с 09.1999 г .: Устройство открывания задней двери |
| 44 | 20 | к 07.1999 году: Центральный замок |
| 49 | 20 | с 09.1999 г .: Дневное освещение |
| 50 | 25 | с 09.1999 г .: Боковые фонари |
| Курьер | ||
| K1 | Обогрев заднего стекла | |
| K11 | до 07.1999 г .: Электродвигатель стеклоочистителя | |
| K41 | Переключение | |
| K43 | к 07.1999 году: Сигнал левого поворота | |
| K44 | до 07.1999 г .: Правый индикатор | |
| K110 | Устройство открывания задней двери | |
| K118 | до 07.1999 г .: Внутреннее освещение | |
| K164 | По состоянию на 09.1999: Мотор стеклоочистителя; до 07.1999 г .: Система очистки фар. | |
| A66 | Предупреждающий зуммер | |
ЧИТАЙТЕ Ford Mondeo (20.08.2007-03.02.2008) – Блок предохранителей

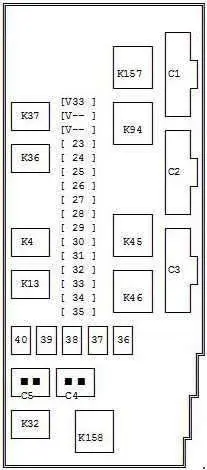

Блок предохранителей в моторном отсеке (до 07.2000)
| Нет. | Ампер [A] | описание |
| 23 | 10 | Светофоры слева |
| 24 | 10 | Светофоры справа |
| 25 | 10 | Свет обгона слева |
| 26 | 10 | Световой луч вправо |
| 27 | 10 | у меня есть датчик |
| 28 | 15 | Электронное управление двигателем |
| 29 | 20 | фонари заднего хода; Кондиционер. |
| 30 | 3 | АБС |
| 31 | 30 | АБС |
| 32 | 3 | PCM-память |
| 33 | 30 | АБС |
| 34 | 30 | Регулирование октанового числа |
| 35 | 10 | Топливный насос |
| 36 | 60 | Доброжелательность; Вентилятор охлаждения двигателя. |
| 37 | 40 | Усилитель звука; Система очистки фар. |
| 38 | 60 | Реле зажигания |
| 39 | 60 | Основной источник энергии для завода электрическая система автомобиля |
| 40 | 60 | Блок предохранителей в Пассажирский салон; Interruttore di Accensione |
| Реле | ||
| K4 | Топливный насос | |
| K13 | Реле сохранения мощности | |
| K94 | Аввиаменто | |
| K32 | Кондиционер | |
| K36 | Погруженные балки | |
| K37 | Фары дальнего света | |
| K45 | Вентилятор охлаждения двигателя | |
| K46 | Вентилятор охлаждения двигателя (высокая скорость) | |
| K157 | Вспомогательный курьер | |
| K158 | Кондиционер | |
| LED | ||
| V33 | Реле сохранения мощности | |

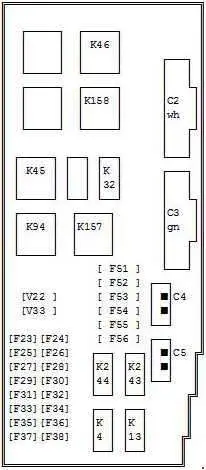

Блок предохранителей в моторном отсеке (с 07.2000)
| Нет. | Ампер [A] | описание |
| 23 | 10 | Светофоры слева |
| 24 | 30 | АБС |
| 25 | 10 | Светофоры справа |
| 26 | 10 | АБС |
| 27 | 10 | Свет обгона слева |
| 28 | 3 | АБС |
| 29 | 10 | Световой луч вправо |
| 30 | 15 | Электронное управление двигателем |
| 31 | 10 | Топливный насос |
| 32 | 20 | Кондиционер |
| 33 | 3 | PCM-память |
| 34 | 30 | Октановое регулирование (до 09.2000) |
| 35 | – | – |
| 36 | 10 | у меня есть датчик |
| 37 | – | – |
| 38 | – | – |
| 51 | 60 | Стартер, вентилятор охлаждения двигателя |
| 52 | 40 | Система очистки фар |
| 53 | 60 | Реле зажигания |
| 54 | – | – |
| 55 | 60 | Основной источник энергии для завода Электросистема автомобиля. |
| 56 | 60 | Блок предохранителей в интерьер; Выключатель. |
| Реле | ||
| K4 | Топливный насос | |
| K13 | Реле сохранения мощности | |
| K26 | Противотуманные огни | |
| K32 | Кондиционер | |
| K45 | Вентилятор охлаждения двигателя | |
| K46 | Вентилятор охлаждения двигателя (высокая скорость) | |
| K94 | Активировать блок | |
| K157 | Вспомогательный курьер | |
| K158 | Кондиционер | |
| K243 | Погруженные балки | |
| K244 | Светофор | |
| LED | ||
| V22 | Реле вентилятора охлаждения двигателя | |
| V33 | Реле сохранения мощности | |
