Ford Mustang (2015-2020…) — блок предохранителей

Ford Mustang (2015-2020…) — Схема блока предохранителей

Год производства: 2015, 2016, 2017, 2018, 2019, 2020.

Предохранители прикуривателя (розетки) на Ford Mustang это предохранители нет. 53 (прикуриватель) и н. 54 (розетка дополнительного питания) в блоке предохранителей в моторном отсеке.

Расположение блока предохранителей

Пассажирский салон

Панель предохранителей расположена справа от ниши для ног пассажира, за обшивкой и пластиковой кодовой картой.

Чтобы снять обшивку, поднимите ее с задних крепежных петель, потянув на себя и повернув в сторону.

Для повторной установки совместите выступы с пазами панели, опустите панель на место и затяните ее.

Чтобы получить доступ к панели предохранителей, сначала извлеките карточку с кодом ключа.

Вано моторе

Распределительная коробка электропитания расположена в моторном отсеке с левой стороны.

2016

Пассажирский салон

Назначение предохранителей в салоне (2016 г.)

Нет.	Ампер [A]	описание
1	10	Галогенные лампы
2	7,5A	Модуль памяти с электроприводом зеркала.
3	20A	Разблокировка водительской консоли.
4	5A	Неиспользованный (запасной).
5	20A	Усилитель сабвуфера.
6	10	Не используется (резерв).
7	10	Не используется (резерв).
8	10	Не используется (резерв).
9	10	Не используется (резерв).
10	5A	Неиспользованный (запасной).
11	5A	Неиспользованный (запасной).
12	7,5	Модуль кондиционера.
13	7,5	Модульный шлюз; Модуль управления рулевой колонкой; Приборная доска.
14	10	Не используется (резерв).
15	10	Дверной модуль.
16	15A	Поднятие задней крышки
17	5A	Неиспользованный (запасной).
18	5A	Модуль датчика проникновения.
19	7,5	Индикатор отключения подушки безопасности пассажира.
20	7,5	Неиспользованный (запасной).
21	5A	Датчик температуры и влажности автомобиля.
22	5A	Модуль системы классификации пассажиров.
23	10	Переключатели; Электрические стеклоподъемники; Зеркало заднего вида.
24	20A	Отпирание центрального замка.
25	30A	Магнерид
26	30A	Правый электродвигатель лобового стекла.
27	30A	Усилитель звука.
28	20A	Дополнительный кузовной модуль.
29	30A	Электропитание левого заднего стекла.
30	30A	Электропитание правого заднего стекла.
31	15A	Неиспользованный (запасной).
32	10	Удаленный бесключевой доступ; Многофункциональный дисплей; СИНК; Модуль системы глобального позиционирования; Индикаторы.
33	20A	Аудио головное устройство.
34	30A	«Запуск «bus35»
35	5A	Форма проверки ограничений.
36	15A	Дополнительный кузовной модуль.
37	15A	Стартовое руководство по распределительной коробке.
–	30A	Неиспользованный (запасной).

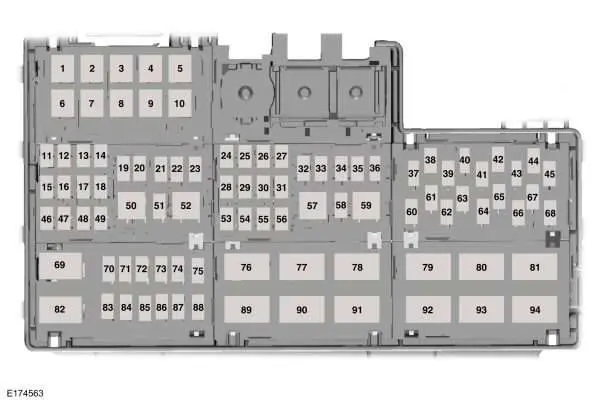

Вано моторе

Назначение предохранителей в блоке управления (2016 г.)

Нет.	Ампер [A]	описание
1	–	Не используется.
2	–	Не используется.
3	–	Не используется.
4	–	Не используется.
5	50A *	Насос автоматической тормозной системы.
6	50A *	Модуль управления кузовным оборудованием.
7	60A *	Модуль управления кузовным оборудованием.
8	50A *	Модуль управления кузовным оборудованием.
9	40A *	Обогреватель заднего стекла.
10	40A *	Двигатель вентилятора.
11	30А **	Левое лобовое стекло.
12	30А **	Водительское положение.
13	30А **	Пассажирское место.
14	30А **	Модуль сиденья с кондиционером.
15	20А **	Замена верхнего мотора.
16	–	Не используется.
17	20А **	Замена верхнего мотора.
18	–	Не используется.
19	20А***	Реле блокировки рулевой колонки.
20	10 А***	Тормозной переключатель.
21	20А***	Рог.
22	10 А***	Реле модуля управления тяговым поездом.
23	10 А***	Муфта кондиционера.
24	30А **	Модуль качества напряжения.
25	–	Не используется.
26	25А **	Мотор стеклоочистителя.
27	–	Не используется.
28	30А **	Клапан автоматической тормозной системы.
29	30А **	Электронный вентилятор 1.
30	30А **	Соленоид стартера.
31	40А **	Электронный вентилятор 3.
32	10 А***	Блокирующая катушка реле.
33	20А***	Газоразрядные фары высокой интенсивности слева.
34	15А***	Выпускные клапаны.
35	20А***	Прямые газоразрядные фары высокой интенсивности.
36	10 А***	Альтернативное значение.
37	–	Не используется.
38	20А***	Мощность автомобиля 1.
39	–	Не используется.
40	20А***	Мощность автомобиля 2.
41	15А***	Топливные форсунки.
42	15А***	Мощность автомобиля 3.
43	–	Не используется.
44	15А***	Мощность автомобиля 4.
45	–	Не используется.
46	20А **	Дифференциальный насос.
47	–	Не используется.
48	30 А**	Номер топливного насоса. 2.
49	30 А**	Топливный насос.
50	–	Реле блокировки рулевой колонки.
51	–	Не используется.
52	–	Реле звукового сигнала.
53	20А **	Более легкий.
54	20А **	Вспомогательная точка электропитания.
55	25А **	Электронный вентилятор 2.
56	–	Не используется.
57	–	Реле муфты кондиционера.
58	–	Не используется.
59	–	Выпускные клапаны.
60	5A	Модуль управления коробкой передач.
61	–	Не используется.
62	5A	Выключатель стартера с антиблокировочной системой.
63	–	Не используется.
64	5A	Электронный усилитель руля.
65	–	Не используется.
66	5A	Информационная система слепых зон; Задняя камера; Обмотки реле компрессора кондиционера.
67	–	Не используется.
68	10 А***	Переключатель уровня фар.
69	–	Реле вспомогательной розетки.
70	10 А***	Наружные зеркала с подогревом.
71	–	Не используется.
72	5A	Модуль датчика дождя.
73	–	Не используется.
74	5A	Датчик массового расхода воздуха.
75	–	Не используется.
76	–	Обогреватель заднего стекла.
77	–	Электронный вентилятор охлаждения 2.
78	–	Левое реле газоразрядных фар (экспорт).
79	–	Починить реле высокоинтенсивного разряда (экспортных) фар.
80	–	Реле стеклоочистителей.
81	–	Соленоид стартера.
82	–	Реле модуля управления тяговым поездом.
83	–	Не используется.
84	–	Не используется.
85	–	Не используется.
86	–	Не используется.
87	–	Не используется.
88	–	Не используется.
89	–	Электронное реле вентилятора 1.
90	–	Дифференциальный насос.
91	–	Электронное реле вентилятора 3.
92	–	Реле обдува двигателя.
93	–	Номер топливного насоса. 2.
94	–	Реле топливного насоса.
* Предохранители в корпусе J. ** Предохранители в корпусе М. *** Микропредохранители.

2017

Пассажирский салон

Назначение предохранителей в салоне (2017 г.)

Нет.	Ампер [A]	описание
1	10	Галогенные лампы.
2	7,5	Модуль памяти с электроприводом зеркала.
3	20A	Разблокировка водительской консоли.
4	–	Не используется.
5	20A	Усилитель сабвуфера.
6	–	Не используется.
7	–	Не используется.
8	–	Не используется.
9	–	Не используется.
10	–	Не используется.
11	–	Не используется.
12	7,5A	Модуль кондиционера.
13	7,5A	Модульный шлюз; Модуль управления рулевой колонкой; Приборная доска.
14	–	Не используется.
15	10	Дверной модуль.
16	15A	Поднимите заднюю дверь
17	5A	Неиспользованный (запасной).
18	5A	Модуль датчика проникновения.
19	7,5A	Индикатор отключения подушки безопасности пассажира.
20	–	Не используется.
21	5A	Датчик температуры и влажности автомобиля.
22	5A	Модуль системы классификации пассажиров.
23	10	Переключатели; Электрические стеклоподъемники; Зеркало заднего вида.
24	20A	Отпирание центрального замка.
25	30A	Магнерид
26	30A	Правый электродвигатель лобового стекла.
27	30A	Усилитель звука.
28	20A	Дополнительный кузовной модуль.
29	30A	Электропитание левого заднего стекла.
30	30A	Электропитание правого заднего стекла.
31	–	Не используется.
32	10	Удаленный бесключевой доступ; Многофункциональный дисплей; СИНК; Навигационный модуль; Индикаторы.
33	20A	Аудио головное устройство.
34	30A	Автобус быстрого старта «35»
35	5A	Форма проверки ограничений.
36	15A	Дополнительный кузовной модуль.
37	20A	Распределительная коробка стартера.
–	30A	Неиспользованный (запасной).

Вано моторе

Назначение предохранителей в блоке управления (2017 г.)

ПРОЧИТАЙТЕ Ford Mustang (1998-2004) – блок предохранителей и реле

Нет.	Ампер [A]	описание
1	–	Не используется.
2	–	Не используется.
3	–	Не используется.
4	–	Не используется.
5	50A *	Насос автоматической тормозной системы.
6	50A *	Модуль управления кузовным оборудованием.
7	60A *	Модуль управления кузовным оборудованием.
8	50A *	Модуль управления кузовным оборудованием.
9	40A *	Обогреватель заднего стекла.
10	40A *	Двигатель вентилятора.
11	30 А**	Левое лобовое стекло.
12	30 А**	Водительское положение.
13	30 А**	Пассажирское место.
14	30 А**	Модуль сиденья с кондиционером.
15	20А **	Замена верхнего мотора.
16	–	Не используется.
17	20А **	Замена верхнего мотора.
18	–	Не используется.
19	20А***	Реле блокировки рулевой колонки.
20	10 А***	Тормозной переключатель.
21	20А***	Рог.
22	10 А***	Реле модуля управления тяговым поездом.
23	10 А***	Муфта кондиционера.
24	30 А**	Модуль качества напряжения.
25	–	Не используется.
26	25А **	Мотор стеклоочистителя.
27	–	Не используется.
28	30 А**	Клапан автоматической тормозной системы.
29	30 А**	Электронный вентилятор 1.
30	30 А**	Соленоид стартера.
31	40А **	Электронный вентилятор 3.
32	10 А***	Блокирующая катушка реле.
33	20А***	Газоразрядные фары высокой интенсивности слева.
34	15А***	Выпускные клапаны.
35	20А***	Прямые газоразрядные фары высокой интенсивности.
36	10 А***	Альтернативное направление
37	–	Не используется.
38	20А***	Мощность автомобиля 1.
39	–	Не используется.
40	20А***	Мощность автомобиля 2.
41	15А***	Топливные форсунки.
42	15А***	Мощность автомобиля 3.
43	–	Не используется.
44	15А***	Мощность автомобиля 4.
44	30А***	Катушки зажигания (только GT350).
45	–	Не используется.
46	20А **	Дифференциальный насос.
47	–	Не используется.
48	30А **	Номер топливного насоса. 2.
49	30А **	Топливный насос.
50	–	Реле блокировки рулевой колонки.
51	–	Не используется.
52	–	Реле звукового сигнала.
53	20А **	Более легкий.
54	20А **	Вспомогательная точка электропитания.
55	25А **	Электронный вентилятор 2.
56	–	Не используется.
57	–	Реле муфты кондиционера.
58	–	Не используется.
59	–	Реле выпускного клапана.
60	5А***	Модуль управления тяговым поездом.
61	–	Не используется.
62	5А***	Выключатель стартера с антиблокировочной системой.
63	–	Не используется.
64	5А***	Электронный усилитель руля.
65	–	Не используется.
66	5А***	Информационная система слепых зон; Задняя камера; Обмотки реле компрессора кондиционера.
67	–	Не используется.
68	10 А***	Переключатель уровня фар.
69	–	Реле вспомогательной розетки.
70	10 А***	Наружные зеркала с подогревом.
71	–	Не используется.
72	5А***	Модуль датчика дождя.
73	–	Не используется.
74	5А***	Датчик массового расхода воздуха.
75	–	Не используется.
76	–	Реле обогрева заднего стекла.
77	–	Электронное реле вентилятора системы охлаждения 2.
78	–	Левое реле газоразрядных фар (экспорт).
79	–	Починить реле высокоинтенсивного разряда (экспортных) фар.
80	–	Реле стеклоочистителей.
81	–	Электромагнитное реле стартера.
82	–	Реле модуля управления тяговым поездом.
83	–	Не используется.
84	–	Не используется.
85	–	Не используется.
86	–	Не используется.
87	–	Не используется.
88	–	Не используется.
89	–	Электронное реле вентилятора 1.
90	–	Дифференциальное реле насоса.
91	–	Электронное реле вентилятора 3.
92	–	Реле обдува двигателя.
93	–	Реле топливного насоса №. 2.
94	–	Реле топливного насоса.
* Предохранители в корпусе J. ** Предохранители в корпусе М. *** Микропредохранители.

2018

Пассажирский салон

Назначение предохранителей в салоне (2018 г.)

Нет.	Ампер [A]	описание
1	–	Не используется.
2	7,5	Модуль памяти зеркала заднего вида (со стороны водителя); Модуль слота памяти.
3	20A	Разблокировка водительской консоли.
4	–	Не используется.
5	20A	Усилитель сабвуфера.
6	–	Не используется.
7	–	Не используется.
8	–	Не используется.
9	–	Не используется.
10	5A	Телематика.
11	–	Не используется.
12	7,5A	Модуль кондиционера.
13	7,5A	Модульный шлюз; Модуль управления рулевой колонкой; Приборная доска.
14	10	Электронный силовой модуль.
15	10	Дверной модуль.
16	15A	Поднимите заднюю дверь
17	5A	Зонд с батарейным питанием.
18	5A	Модуль датчика проникновения.
19	7,5A	Электронный силовой модуль.
20	7,5A	Модуль управления фарами.
21	5A	Датчик температуры и влажности автомобиля; Передняя камера.
22	5A	Неиспользованный (запасной).
23	10	Переключатели; Электрические стеклоподъемники; Зеркало заднего вида.
24	20A	Централизованное запирание/разблокирование.
25	30A	Модуль динамики автомобиля.
26	30A	Электродвигатель правого ветрового стекла (модуль распределения питания).
27	30A	Усилитель звука.
28	20A	Дополнительный кузовной модуль.
29	30A	Электропитание левого заднего стекла.
30	30A	Электропитание правого заднего стекла.
31	–	Не используется.
32	10	Дистанционный вход без ключа. Многофункциональный дисплей. СИНК. Навигационный модуль. Индикаторы.
33	20A	Аудио головное устройство.
34	30A	Автобус быстрого старта «35»
35	5A	Неиспользованный (запасной).
36	15A	Дополнительный кузовной модуль.
37	20A	Модуль подогрева руля.

Вано моторе

Назначение предохранителей в коробке комбинации приборов (2018)

Нет.	Ампер [A]	описание
1	–	Не используется.
2	–	Не используется.
3	30A	Электронный вентилятор 1.
4	40A	Электронный вентилятор 3.
5	50A	Насос автоматической тормозной системы.
6	50A	Модуль управления кузовным оборудованием.
7	60A	Модуль управления кузовным оборудованием.
8	50A	Модуль управления кузовным оборудованием.
9	40A	Обогреватель заднего стекла.
10	40A	Двигатель вентилятора.
11	30A	Левое лобовое стекло.
12	30A	Водительское положение.
13	30A	Пассажирское место.
14	30A	Модуль сиденья с кондиционером.
15	20A	Замена верхнего мотора.
16	–	Не используется.
17	20A	Замена верхнего мотора.
18	–	Не используется.
19	20A	Реле блокировки рулевой колонки.
20	10	Тормозной переключатель.
21	20A	Рог.
22	10	Реле модуля управления коробкой передач.
23	10	Муфта кондиционера.
24	30A	Модуль качества напряжения.
25	–	Не используется.
26	25A	Мотор стеклоочистителя.
27	–	Не используется.
28	30A	Клапан автоматической тормозной системы.
29	–	Не используется.
30	30A	Соленоид стартера.
31	–	Не используется.
32	10	Блокирующая катушка реле.
33	15A	Ход/запуск (кроме GT350).
33	20A	Газоразрядные фары высокой интенсивности слева (только GT350).
34	15A	Выпускные клапаны.
35	20A	Фары прямого газоразряда высокой интенсивности (только GT350).
36	10	Альтернативное значение.
37	–	Не используется.
38	20A	Мощность автомобиля 1.
39	–	Не используется.
40	20A	Мощность автомобиля 2.
41	15A	Топливные форсунки.
42	15 лет	Мощность автомобиля 3.
43	–	Не используется.
44	15 лет	Мощность автомобиля 4.
44	30A	Катушки зажигания (только GT350).
45	–	Не используется.
46	20A	Дифференциальный насос.
47	–	Не используется.
48	30A	Номер топливного насоса. 2.
49	30A	Топливный насос.
50	–	Реле блокировки рулевой колонки.
51	–	Не используется.
52	–	Реле звукового сигнала.
53	20A	Более легкий.
54	20A	Вспомогательная точка электропитания.
55	25 лет	Электронный вентилятор 2.
56	–	Не используется.
57	–	Реле муфты кондиционера.
58	–	Не используется.
59	–	Реле выпускного клапана.
60	5A	Модуль управления коробкой передач.
61	–	Не используется.
62	5A	Выключатель стартера с антиблокировочной системой.
63	–	Не используется.
64	5A	Электронный усилитель руля.
65	–	Не используется.
66	5A	Информационная система слепых зон; Задняя камера; Обмотки реле компрессора кондиционера; Модуль динамики автомобиля.
67	–	Не используется.
68	10	Переключатель уровня фар.
69	–	Реле вспомогательной розетки.
70	10	Наружные зеркала с подогревом.
71	–	Не используется.
72	5A	Модуль датчика дождя.
73	–	Не используется.
74	5A	Датчик массового расхода воздуха.
75	–	Не используется.
76	–	Реле обогрева заднего стекла.
77	–	Электронное реле вентилятора системы охлаждения 2.
78	–	Реле запуска/пуска.
79	–	Не используется.
80	–	Реле стеклоочистителей.
81	–	Электромагнитное реле стартера.
82	–	Реле модуля управления тяговым поездом.
83	–	Не используется.
84	–	Не используется.
85	–	Не используется.
86	–	Не используется.
87	–	Не используется.
88	–	Не используется.
89	–	Электронное реле вентилятора 1.
90	–	Дифференциальное реле насоса.
91	–	Электронное реле вентилятора 3.
92	–	Реле обдува двигателя.
93	–	Реле топливного насоса №. 2.
94	–	Реле топливного насоса.

2019

Пассажирский салон

Назначение предохранителей в салоне (2019 г.)

ПРОЧИТАЙТЕ Ford Ranger (2020) – Блок предохранителей

Нет.	Ампер [A]	описание
1	–	Не используется.
2	7,5A	Модуль памяти зеркала заднего вида (со стороны водителя); Модуль слота памяти.
3	20A	Разблокировка водительской консоли.
4	–	Не используется.
5	20A	Усилитель сабвуфера.
6	–	Не используется.
7	–	Не используется.
8	–	Не используется.
9	–	Не используется.
10	5A	Телематика.
11	–	Не используется.
12	7,5	Модуль кондиционера.
13	7,5	Дверной модуль; Модуль управления рулевой колонкой; Приборная доска.
14	10	Электронный силовой модуль.
15	10	Дверной модуль.
16	15A	Поднимите заднюю дверь
17	5A	Зонд с батарейным питанием.
18	5A	Модуль датчика проникновения.
19	7,5	Электронный силовой модуль.
20	7,5	Модуль управления фарами.
21	5A	Датчик температуры и влажности автомобиля; Передняя камера.
22	5A	Неиспользованный (запасной).
23	10	Переключатели; Электрические стеклоподъемники; Зеркало заднего вида.
24	20A	Централизованное запирание/разблокирование.
25	30A	Модуль динамики автомобиля.
26	30A	Электродвигатель правого ветрового стекла (модуль распределения питания).
27	30A	Усилитель звука.
28	20A	Дополнительный кузовной модуль.
29	30A	Электропитание левого заднего стекла.
30	30A	Электропитание правого заднего стекла.
31	–	Не используется.
32	10	Удаленный бесключевой доступ; Многофункциональный дисплей; СИНК. Навигационный модуль; Индикаторы.
33	20A	Аудио головное устройство.
34	30A	Автобус быстрого старта «35»
35	5A	Неиспользованный (запасной).
36	15A	Дополнительный кузовной модуль.
37	20A	Модуль подогрева руля.

Вано моторе

Назначение предохранителей в коробке комбинации приборов (2019)

Нет.	Ампер [A]	описание
1	60A	Электронный вентилятор 1 (Шелби).
2	60A	Электронный вентилятор 3 (Шелби).
3	30A	Электронный вентилятор 1 (кроме Шелби).
4	40A	Электронный вентилятор 3 (кроме Шелби).
5	50A	Насос автоматической тормозной системы.
6	50A	Модуль управления кузовным оборудованием.
7	60A	Модуль управления кузовным оборудованием.
8	50A	Модуль управления кузовным оборудованием.
9	40A	Обогреватель заднего стекла.
10	40A	Двигатель вентилятора.
11	30A	Левое лобовое стекло.
12	30A	Водительское положение.
13	30A	Пассажирское место.
14	30A	Модуль сиденья с кондиционером.
15	20A	Замена верхнего мотора.
16	–	Не используется.
17	20A	Замена верхнего мотора.
18	–	Не используется.
19	20A	Реле блокировки рулевой колонки (кроме Шелби).
19	10	По модулю TCU (Шелби).
20	10	Тормозной переключатель.
21	20A	Рог.
22	10	Реле модуля управления коробкой передач.
23	10	Муфта кондиционера.
24	30A	Модуль качества напряжения.
25	20A	Реле блокировки рулевой колонки (Шелби).
26	25 лет	Мотор стеклоочистителя.
27	–	Не используется.
28	30A	Клапан автоматической тормозной системы.
29	–	Не используется.
30	30A	Соленоид стартера.
31	–	Не используется.
32	10	Блокирующая катушка реле.
33	15 лет	Бег/запуск (кроме Шелби).
33	20A	Левая газоразрядная фара (Shelby).
34	15 лет	Выпускные клапаны.
35	20A	Газоразрядные фары высокой интенсивности справа (Shelby).
36	10	Альтернативное значение.
37	–	Не используется.
38	20A	Мощность автомобиля 1.
39	–	Не используется.
40	20A	Мощность автомобиля 2.
41	15A	Топливные форсунки.
42	15A	Мощность автомобиля 3.
43	–	Не используется.
44	15A	Мощность автомобиля 4 лошадиных силы (кроме Шелби).
44	30A	Катушки зажигания (Шелби).
45	–	Не используется.
46	20A	Дифференциальный насос (Шелби).
47	–	Не используется.
48	30A	Топливный насос 2 (Шелби).
49	30A	Топливный насос.
50	–	Реле блокировки рулевой колонки.
51	–	Не используется.
52	–	Реле звукового сигнала.
53	20A	Более легкий.
54	20A	Вспомогательная точка электропитания.
55	25A	Электронный вентилятор 2.
56	–	Не используется.
57	–	Реле муфты кондиционера.
58	–	Не используется.
59	–	Реле выпускного клапана.
60	5A	Модуль управления тяговым поездом.
61	–	Не используется.
62	5A	Выключатель стартера с антиблокировочной системой.
63	–	Не используется.
64	5A	Электронный усилитель руля.
65	–	Не используется.
66	5A	Информационная система слепых зон; Задняя камера; Обмотки реле компрессора кондиционера; Модуль динамики автомобиля.
67	–	Не используется.
68	10	Переключатель уровня фар.
69	–	Реле вспомогательной розетки.
70	–	Не используется.
71	–	Не используется.
72	–	Не используется.
73	–	Не используется.
74	5A	Датчик массового расхода воздуха.
75	5A	Модуль датчика дождя.
76	–	Реле обогрева заднего стекла.
77	–	Электронное реле 2 вентилятора системы охлаждения (кроме Shelby).
78	–	Реле запуска/запуска (кроме Shelby).
79	–	Не используется.
80	–	Реле стеклоочистителей.
81	–	Электромагнитное реле стартера.
82	–	Реле модуля управления тяговым поездом.
83	–	Реле мощности мини-вентилятора (Шелби).
84	–	Не используется.
85	–	Не используется.
86	–	Не используется.
87	10	Наружные зеркала с подогревом.
88	–	Не используется.
89	–	Электронное реле вентилятора 1.
90	–	Реле дифференциального насоса (Шелби).
91	–	Электронное реле вентилятора 3 (кроме Шелби).
92	–	Реле обдува двигателя.
93	–	Реле 2 топливного насоса (Шелби).
94	–	Реле топливного насоса.

2020

Пассажирский салон

Назначение предохранителей в салоне (2020 г.)

ПРОЧИТАЙТЕ Ford Galaxy и S-Max (2022 г.) – блок предохранителей

Нет.	Ампер [A]	описание
1	–	Не используется.
2	10	Электрические стеклоподъемники; Электрохромное зеркало; Электрические дверные замки.
3	7,5А/-	Электрозеркала (база); Сиденья с памятью (база); Не использовался (GT350, GT500).
4	20A	Неиспользованный (запасной).
5	–	Не используется.
6	10	Неиспользованный (запасной).
7	10	Не используется (резерв).
8	5A	Телематический блок управления – модем.
9	5A	Не используется.
10	–	Не используется.
11	–	Не используется.
12	7,5A	Электронная панель управления; Дверной модуль; Модуль переключения передач (GT500).
13	7,5A	Модуль управления рулевой колонкой; Приборная доска.
14	15A	Не используется.
15	15A	СИНХРОНИЗАЦИЯ; Индикаторы.
16	–	Не используется.
17	7,5А/-	Переключатель уровня света фар (база); Не использовался (GT350, GT500).
18	7,5A	Не используется.
19	5A	Не используется.
20	5A	модуль датчика защиты от проникновения.
21	5A	Датчик температуры и влажности автомобиля.
22	5A	Дополнительный кузовной модуль.
23	30A	Усилитель звука.
24	30A	Модуль динамики автомобиля.
25	20A	Модуль окружающего освещения (базовый); Дополнительный кузовной модуль.
26	30A	Правый моторчик лобового стекла (модуль распределения питания); Блок управления пассажирской дверью.
27	30А/-	Электропитание левого заднего стекла (база); Не использовался (GT350, GT500).
28	30А/-	Электропитание правого заднего стекла (база); Не использовался (GT350, GT500).
29	15A	Модульный шлюз (базовый); Неиспользованный (запасной) (GT350, GT500).
30	5A	Не используется (резерв)
31	10	Дистанционный вход без ключа.
32	20A	Аудиоблок.
33	–	Не используется.
34	30A	Запуск/вождение автобуса.
35	5А/-	Реле пуска/пуска распределительной коробки (основание); Не использовался (GT350, GT500).
36	15А/-	Фронтальная камера (базовая); Не использовался (GT350, GT500).
37	20А/-	Модуль подогрева руля (база); Модуль контроля тяги Run/Start (GT350); Не используется (GT500).

Вано моторе

Назначение предохранителей в коробке комбинации приборов (2020)

Нет.	Ампер [A]	Защищенный ингредиент
1	60А/-	Электронный вентилятор 1 (GT500); Не использовался (базовый, GT350).
2	–	Не используется.
3	30А/-	Электронный вентилятор 1 (база); Не использовался (GT350, GT500).
4	40А/-	Электронный вентилятор 3 (база); Не использовался (GT350, GT500).
5	50A	Насос автоматической тормозной системы.
6	50A	Модуль управления кузовным оборудованием.
7	60A	Модуль управления кузовным оборудованием.
8	50A	Модуль управления кузовным оборудованием.
9	40A	Обогреватель заднего стекла.
10	40A	Двигатель вентилятора.
11	30A	Левое лобовое стекло.
12	30A	Водительское положение.
13	30A	Пассажирское место.
14	30A	Модуль сиденья с кондиционером.
15	20А/-	Замена верхнего (базового) ведомого двигателя; Не использовался (GT350, GT500).
16	15A	Насос охлаждения наддувочного воздуха (GT500); Не использовался (базовый, GT350).
17	20А/-	Замена верхнего (базового) маршевого двигателя; Не использовался (GT350, GT500).
18	–	Не используется.
19	20A / 10A	Реле блокировки рулевой колонки (база, GT350) (20А); Блок управления коробкой передач (GT500) (10А).
20	10	Тормозной переключатель.
21	20A	Рог.
22	10	Реле модуля управления коробкой передач.
23	10	Муфта кондиционера.
24	30A	Модуль качества напряжения.
25	20А/-	Реле блокировки рулевой колонки (GT500); Не использовался (базовый, GT350).
26	25A	Мотор стеклоочистителя.
27	–	Не используется.
28	30A	Клапан автоматической тормозной системы.
29	30А/-	Электронный вентилятор 1 (GT350); Не использовался (базовый, GT500).
30	30A	Соленоид стартера.
31	40А/-	Электронный вентилятор 3 (GT350); Не использовался (базовый, GT500).
32	10	Блокирующая катушка реле.
33	15A	Бег/запуск (базовый).
20A	Газоразрядные фары высокой интенсивности (GT350, GT500).
34	15A	Выпускные клапаны.
35	20А/-	Фары прямого разряда высокой интенсивности (GT350, GT500); Не используется (базовый).
36	10	Датчик генератора.
37	–	Не используется.
38	20A	Мощность автомобиля 1.
39	–	Не используется.
40	20A	Мощность автомобиля 2.
41	15A	Топливные форсунки.
42	15A	Мощность автомобиля 3.
43	–	Не используется.
44	15A / 30A	Мощность автомобиля 4 (базовая) (15А); Мощность автомобиля 4 (GT350, GT500) (30А).
45	–	Не используется.
46	20А/-	Дифференциальный насос (GT350. GT500); Не используется (базовый).
47	–	Не используется.
48	30А/-	Топливный насос 2 (GT350, GT500); Не используется (базовый).
49	30A	Топливный насос.
50	–	Реле блокировки рулевой колонки (база, GT500); Не используется (GT350).
51	–	Не используется.
52	–	Реле звукового сигнала.
53	20A	Более легкий.
54	20A	Вспомогательная точка электропитания.
55	25А/-	Электронный вентилятор 2 (база, GT350); Не используется (GT500).
56	–	Не используется.
57	–	Реле муфты кондиционера.
58	–	Не используется.
59	–	Реле выпускного клапана.
60	5A	Модуль управления коробкой передач.
61	–	Не используется.
62	5A	Переключатель работы/активации антиблокировочной тормозной системы.
63	–	Не используется.
64	5A	Электронный усилитель руля.
65	–	Не используется.
66	5A	Информационная система слепых зон; Задняя камера; Катушки реле обогрева заднего стекла; Модуль динамики автомобиля.
67	–	Не используется.
68	10	Переключатель уровня света фар (база); Характеристическое освещение (GT350, GT500).
69	–	Реле прикуривателя; Реле вспомогательной розетки.
74	5А/-	Датчик массового расхода воздуха (база, GT350); Не используется (GT500).
75	5А/-	Модуль датчика дождя (базовый); Не использовался (GT350, GT500).
76	–	Реле обогрева заднего стекла.
77	–	Электронное реле вентилятора системы охлаждения 2 (база, GT350); Не используется (GT500).
78	–	Реле запуска/пуска (базовое); Не использовался (GT350, GT500).
79	–	Реле насоса охлаждения наддувочного воздуха (GT500); Не использовался (базовый, GT350).
80	–	Реле стеклоочистителей.
81	–	Электромагнитное реле стартера.
82	–	Реле модуля управления тяговым поездом.
83	–	Реле вентилятора охлаждения (GT500); Не использовался (базовый, GT350).
87	10	Наружные зеркала с подогревом.
88	–	Не используется.
89	–	Электронное реле вентилятора 1 (база, GT350); Не используется (GT500).
90	–	Дифференциальное реле насоса (GT350, GT500); Не используется (базовый).
91	–	Электронное реле вентилятора 3 (база, GT350); Не используется (GT500).
92	–	Реле обдува двигателя.
93	–	Реле топливного насоса 2 (GT350, GT500); Не используется (базовый).
94	–	Реле топливного насоса.
