Ford Mondeo (2020) — Блок предохранителей
Содержание
Ford Mondeo — Схема блока предохранителей
Год производства: за 2020 г.
Автомобили выпущенные с 04.09.2019

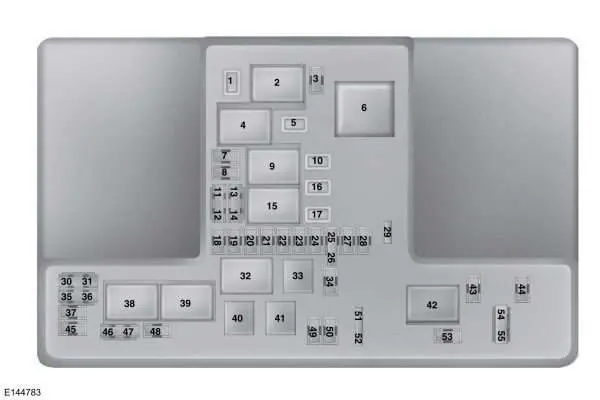

Распределительная коробка электропитания
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 251 | Мотор правого стеклоочистителя. |
| 2 | – | Реле стартера. |
| 3 | 152 | Автоматические дворники (датчик дождя); Задние дворники. |
| 4 | – | Реле обдува двигателя. |
| 5 | 201 | Задняя часть дополнительной розетки на консоли. |
| 6 | – | Дополнительное реле отопителя. |
| 7 | 202 | Модуль управления силовым агрегатом. |
| 8 | 202 | Модуль управления силовым агрегатом. |
| 9 | – | Реле модуля управления тяговым поездом. |
| 10 | 201 | Дополнительная электрическая розетка спереди со стороны водителя. |
| 11 | 153 | Модуль управления силовым агрегатом. |
| 12 | 153 | Модуль управления силовым агрегатом. |
| 13 | 103 | Модуль управления силовым агрегатом. |
| 14 | 103 | Модуль управления силовым агрегатом. |
| 15 | – | Реле зажигания/стартера. |
| 16 | 201 | Дополнительная розетка на консоли. |
| 17 | 201 | Дополнительная электрическая розетка в багажнике (только в собственности). |
| 18 | 102 | Модуль управления силовым агрегатом. |
| 19 | 102 | Система гидроусилителя руля. |
| 20 | 102 | Плата за проезд; Переключатель фар. |
| 21 | 152 | Модуль управления коробкой передач; Масляный насос коробки передач. |
| 22 | 102 | Кондиционер. |
| 23 | 152 | Мониторинг слепых зон; Задняя камера; Адаптивная система круиз-контроля; Световой индикатор функции предупреждения о столкновении; Модуль качества напряжения; Датчик качества воздуха. |
| 24 | 102 | Не используется (резерв). |
| 25 | 103 | Антиблокировочная система. |
| 26 | 103 | Модуль управления силовым агрегатом. |
| 27 | – | Не используется. |
| 28 | 102 | Насос заднего омывателя. |
| 29 | – | Не используется. |
| 30 | – | Не используется. |
| 31 | – | Не используется. |
| 32 | – | Реле вентилятора охлаждения. |
| 33 | – | Реле системы кондиционирования. |
| 34 | 152 | Электроблокировка рулевой колонки. |
| 35 | – | Не используется. |
| 36 | – | Не используется. |
| 37 | – | Не используется. |
| 38 | – | Реле вентилятора охлаждения. |
| 39 | – | Реле вентилятора охлаждения. |
| 40 | – | Не используется. |
| 41 | – | Реле акустической сигнализации. |
| 42 | – | Реле топливного насоса. |
| 43 | – | Не используется. |
| 44 | 52 | Нагрев форсунки стиральной машины. |
| 45 | – | Не используется. |
| 46 | 103 | Генератор. |
| 47 | 103 | Переключатель включения/выключения тормоза. |
| 48 | 202 | Акустический сигнал. |
| 49 | 52 | Мониторинг расходомера воздуха. |
| 202 | Подогреватель топлива – Дизель. | |
| 50 | 102 | Вентилятор распределительной коробки. |
| 51 | – | Не используется. |
| 52 | – | Не используется. |
| 53 | 102 | Сиденья с электрорегулировкой. |
| 54 | 53 | Дистанционное управление подогревателем топлива. |
| 55 | 53 | Не используется (резерв). |
1Предохранитель типа М 2Микробезопасность. 3Двойной микрокаст.
Распределительная коробка – нижняя
Предохранители расположены в нижней части блока предохранителей. Чтобы получить доступ к нижней части блока предохранителей:
- Освободите две защелки, расположенные с каждой стороны блока предохранителей.
- Поднимите внутреннюю часть блока предохранителей за ручку.
- Сдвиньте блок предохранителей к центру моторного отсека.
- Поверните внешнюю часть блока предохранителей, чтобы добраться до нижней части.
ПРОЧИТАЙТЕ Ford Transit (1992-1995) – блок предохранителей и реле
| Номер | Ампер [A] | описание |
|---|---|---|
| 56 | – | Не используется. |
| 57 | 204 | Испаритель дизельного двигателя. |
| 58 | 304 | Топливный насос. |
| 59 | 305 | Ventilatore |
| 405 | Вентилятор (DW10F и 2.0L GTDI AU). | |
| 60 | 305 | Ventilatore |
| 405 | Вентилятор (DW10F и 2.0L GTDI AU). | |
| 61 | 404 | Обогреватель левого лобового стекла. |
| 62 | 505 | Модуль управления системами кузова. |
| 63 | 254 | Ventilatore |
| 304 | Вентилятор (DW10F и 2.0L GTDI AU). | |
| 64 | 304 | Дополнительный обогреватель. |
| 65 | 204 | Подогрев переднего сиденья. |
| 66 | 404 | Нагревательный элемент лобового стекла с правой стороны. |
| 67 | 505 | Модуль управления системами кузова. |
| 68 | 404 | Обогреватель заднего стекла. |
| 69 | 304 | Антиблокировочная система. |
| 70 | 304 | Пассажирское место. |
| 71 | 605 | Дополнительный обогреватель. |
| 72 | 304 | Мансардное окно. |
| 73 | 204 | Подогрев заднего сиденья. |
| 74 | 304 | Модуль водительского сиденья. |
| 75 | 304 | Дополнительный обогреватель. |
| 76 | 204 | Шестеренчатый масляный насос. |
| 77 | 304 | Модуль сидения с системой отопления и кондиционирования. |
| 78 | 404 | Модуль буксировки прицепа. |
| 79 | 404 | Двигатель вентилятора. |
| 80 | 304 | Электрический модуль открытия багажника. |
| 81 | 404 | Инвертор 220 В. |
| 82 | 605 | Насос с антиблокировочной системой. |
| 83 | 254 | Мотор правого стеклоочистителя. |
| 84 | 304 | Соленоид стартера. |
| 85 | 204 | Подогреватель топлива. |
4Предохранитель типа М 5Предохранитель типа J.

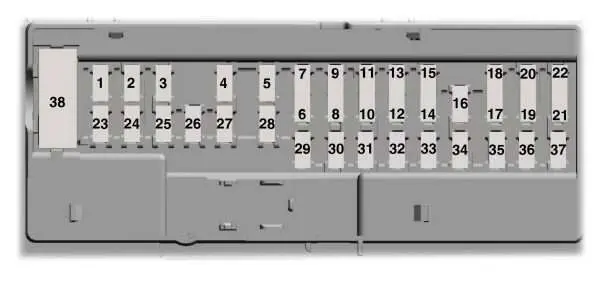

Блок предохранителей в салоне
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | – | Не используется. |
| 2 | 7,56 | Сиденье с функцией памяти; Поясничная поддержка водителя; Панорамный люк с электроприводом (только для пятидверных моделей). |
| 3 | 206 | Разблокировать дверь водителя; Откройте крышку бака. |
| 4 | 56 | Не используется (резерв). |
| 5 | 206 | Не используется (резерв). |
| 6 | 107 | Не используется (резерв). |
| 7 | 107 | Не используется (резерв). |
| 8 | 107 | Сирена сигнализации. |
| 9 | 107 | Не используется (резерв). |
| 10 | 57 | Модуль электрического открывания задней двери кузова. |
| Блок управления телематической системой. | ||
| 11 | 57 | Композитный модуль безопасности. |
| 12 | 7,57 | Модуль интеграции переднего управления (управление климат-контролем и магнитолой). |
| 13 | 7,57 | Рулевая колонка; Приборная доска; Диагностический разъем. |
| 14 | 107 | Не используется (резерв). |
| 15 | 107 | Порт диагностического подключения. |
| 16 | 156 | Блокирование детей от открытия двери; Разблокировка окон крышки багажника. |
| 17 | 57 | Сирена сигнализации с батарейным питанием. |
| 18 | 57 | Выключатель; Выключатель. |
| 19 | 7,57 | Индикатор отключения подушки безопасности пассажира. |
| 20 | 7,57 | Модуль управления фарами. |
| 21 | 57 | Термометр в салоне; Датчик влажности. |
| 22 | 57 | Не используется (резерв). |
| 23 | 106 | Задержка включения аксессуаров. |
| 24 | 206 | Блокировка/разблокировка. |
| 25 | 306 | Стекло водительской двери; Зеркало водительской двери. |
| 26 | 306 | Окно передней пассажирской двери; Зеркало заднего вида переднего пассажира. |
| 27 | 306 | Мансардное окно. |
| 28 | 206 | Аудиоусилитель. |
| 29 | 306 | Стекло задней двери со стороны водителя. |
| 30 | 306 | Окно задней пассажирской двери. |
| 31 | 156 | Не используется (резерв). |
| 32 | 106 | Модуль системы спутникового позиционирования; Голосовое управление (СИНХРОНИЗАЦИЯ); Системы отображения информации и бытовая электроника; Радиочастотный приемник. |
| 33 | 206 | РАДИО. |
| 34 | 306 | Пуск/остановка автобуса (предохранители №19, 20, 21, 22, 35, 36, 37, установочный выключатель). |
| 35 | 56 | Модуль управления дополнительной системой безопасности. |
| 36 | 156 | Внутреннее зеркало заднего вида с функцией собственного изображения; Модуль подогрева задних сидений; Модуль ПЗС; система помощи при удержании полосы движения; Автоматическое управление дальним светом. |
| 37 | 156 | Модуль полного привода; Подогрев руля. |
| 38 | 306 | Не используется (резерв). |
6Микробезопасность. 7Двойной микрокаст.
Распределительная коробка электропитания
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 251 | Мотор правого стеклоочистителя. |
| 2 | – | Не используется. |
| 3 | 152 | Автоматические дворники (датчик дождя); Задние дворники. |
| 4 | – | Реле обдува двигателя. |
| 5 | 201 | Сзади к розетке вспомогательного питания на консоли. |
| 6 | – | Не используется. |
| 7 | 202 | Модуль управления силовым агрегатом. |
| 8 | 202 | Модуль управления силовым агрегатом. |
| 9 | – | Реле модуля управления тяговым поездом. |
| 10 | 201 | Дополнительная розетка спереди, со стороны водителя. |
| 11 | 153 | Модуль управления силовым агрегатом. |
| 12 | 153 | Модуль управления силовым агрегатом. |
| 13 | 102 | Модуль управления силовым агрегатом. |
| 14 | 102 | Модуль управления силовым агрегатом. |
| 15 | – | Реле зажигания/стартера. |
| 16 | 201 | Дополнительная розетка на консоли. |
| 17 | – | Не используется. |
| 18 | 102 | Модуль управления силовым агрегатом. |
| 19 | 102 | Система гидроусилителя руля. |
| 20 | 102 | Плата за проезд; Переключатель фар. |
| 21 | 152 | Модуль управления коробкой передач; Масляный насос коробки передач; Преобразователь для гибридных автомобилей. |
| 22 | – | Не используется. |
| 23 | 152 | Мониторинг слепых зон; Задняя камера; Адаптивная система круиз-контроля; Световой индикатор функции предупреждения о столкновении; Модуль качества напряжения; Датчик качества воздуха; Атака вверх тормашками. |
| 24 | – | Не используется. |
| 25 | 103 | Антиблокировочная система. |
| 26 | 103 | Модуль управления силовым агрегатом. |
| 27 | – | Не используется. |
| 28 | – | Не используется. |
| 29 | 152 | Электронный модуль управления аккумулятором. |
| 30 | – | Не используется. |
| 31 | – | Не используется. |
| 32 | – | Не используется. |
| 33 | – | Не используется. |
| 34 | 152 | Электроблокировка рулевой колонки. |
| 35 | 153 | Не используется (резерв). |
| 36 | 153 | Не используется (резерв). |
| 37 | – | Не используется. |
| 38 | – | Реле вакуумного насоса. |
| 39 | – | Реле вакуумного насоса. |
| 40 | – | Реле топливного насоса. |
| 41 | – | Реле акустической сигнализации. |
| 42 | – | Не используется. |
| 43 | – | Не используется. |
| 44 | 52 | Нагрев форсунки стиральной машины. |
| 45 | 52 | Мониторинг вакуумного насоса. |
| 46 | 103 | Не используется (резерв). |
| 47 | 103 | Переключатель включения/выключения тормоза. |
| 48 | 202 | Акустический сигнал. |
| 49 | 52 | Мониторинг расходомера воздуха. |
| 50 | – | Не используется. |
| 51 | 153 | Управление системой передачи. |
| 52 | 153 | Электронный модуль управления аккумулятором. |
| 53 | 102 | Сиденья с электрорегулировкой. |
| 54 | 103 | Электрический насос охлаждения. |
| 55 | 103 | Электрическая система кондиционирования. |
ПРОЧИТАЙТЕ Ford Ranger (2019-…) – блок предохранителей 1Предохранитель типа М 2Микробезопасность. 3Двойной микрокаст.
Распределительная коробка – нижняя
Предохранители расположены в нижней части блока предохранителей. Чтобы получить доступ к нижней части блока предохранителей:
- Отсоедините две защелки, расположенные с каждой стороны блока предохранителей.
- Поднимите внутреннюю часть блока предохранителей за ручку.
- Сдвиньте блок предохранителей к центру моторного отсека.
- Поверните внешнюю часть блока предохранителей, чтобы добраться до нижней части.
| Номер | Ампер [A] | описание |
|---|---|---|
| 56 | 304 | Топливный насос. |
| 57 | 204 | Не используется (резерв). |
| 58 | – | Не используется. |
| 59 | 404 | Антиблокировочная система. |
| 60 | 404 | Электронный вентилятор. |
| 61 | 404 | Обогреватель левого лобового стекла. |
| 62 | 505 | Модуль управления системами кузова. |
| 63 | – | Не используется. |
| 64 | 304 | Не используется (резерв). |
| 65 | 204 | Подогрев переднего сиденья. |
| 66 | 404 | Нагревательный элемент лобового стекла с правой стороны. |
| 67 | 505 | Модуль управления системами кузова. |
| 68 | 404 | Обогреватель заднего стекла. |
| 69 | – | Не используется. |
| 70 | 304 | Пассажирское место. |
| 71 | 605 | Не используется (резерв). |
| 72 | – | Не используется. |
| 73 | 204 | Подогрев заднего сиденья. |
| 74 | 304 | Модуль водительского сиденья. |
| 75 | – | Не используется. |
| 76 | 204 | Шестеренчатый масляный насос. |
| 77 | 304 | Модуль сидения с системой отопления и кондиционирования. |
| 78 | 404 | Не используется (резерв). |
| 79 | 404 | Двигатель вентилятора. |
| 80 | – | Не используется. |
| 81 | 404 | Гид. |
| 82 | – | Не используется. |
| 83 | 254 | Мотор переднего правого дворника. |
| 84 | – | Не используется. |
| 85 | 204 | Не используется (резерв). |
4Предохранитель типа М
5Предохранитель типа J.
Блок предохранителей в салоне
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | – | Не используется. |
| 2 | 7,56 | Сиденье с функцией памяти; Поясничная поддержка водителя; Панорамный люк с электроприводом (только для пятидверных моделей). |
| 3 | 206 | Отпирание водительской двери; Откройте крышку бака. |
| 4 | 56 | Не используется (резерв). |
| 5 | 206 | Не используется (резерв). |
| 6 | 107 | Не используется (резерв). |
| 7 | 107 | Не используется (резерв). |
| 8 | 107 | Сирена сигнализации. |
| 9 | 107 | Не используется (резерв). |
| 10 | 57 | Модуль управления крышкой багажника. |
| Блок управления телематической системой. | ||
| 11 | 57 | Композитный модуль безопасности. |
| 12 | 7,57 | Модуль интеграции переднего климат-контроля (управление климат-контролем и магнитолой). |
| 13 | 7,57 | Рулевая колонка; Приборная доска; Диагностический разъем. |
| 14 | 107 | Электронный модуль управления аккумуляторной батареей (HEV); преобразователь постоянного тока. |
| 15 | 107 | Порт диагностического подключения. |
| 16 | 156 | Блокирование детей от открытия двери; Отпирание багажника. |
| 17 | 57 | Сирена сигнализации с батарейным питанием. |
| 18 | 57 | Выключатель; Выключатель. |
| 19 | 7,56 | Индикатор отключения подушки безопасности пассажира. |
| 20 | 7,56 | Модуль управления фарами. |
| 21 | 57 | Термометр в салоне; Датчик влажности. |
| 22 | 57 | Сирена, предупреждающая пешеходов. |
| 23 | 106 | Задержка включения аксессуаров. |
| 24 | 206 | Блокировка/разблокировка. |
| 25 | 306 | Стекло водительской двери; Зеркало водительской двери. |
| 26 | 306 | Окно передней пассажирской двери; Зеркало заднего вида переднего пассажира. |
| 27 | 306 | Мансардное окно. |
| 28 | 206 | Аудиоусилитель. |
| 29 | 306 | Стекло задней двери со стороны водителя. |
| 30 | 306 | Окно задней пассажирской двери. |
| 31 | 156 | Не используется (резерв). |
| 32 | 106 | Модуль системы спутникового позиционирования; Голосовое управление (СИНХРОНИЗАЦИЯ); Система отображения информации и бытовой электроники; Радиочастотный приемник. |
| 33 | 206 | РАДИО; Активное шумоподавление. |
| 34 | 306 | Запуск/остановка шины (предохранители № 19, 20, 21, 22, 35, 36, 37, установочный выключатель). |
| 35 | 56 | Модуль управления дополнительной системой безопасности. |
| 36 | 156 | Внутреннее зеркало заднего вида с функцией собственного изображения; Модуль подогрева задних сидений; Модуль прерываний, управляемый компьютером; система помощи при удержании полосы движения; Автоматическое управление дальним светом. |
| 37 | 156 | Подогрев руля. |
| 38 | 306 | Не используется (резерв). |
ЧИТАЙТЕ Ford Taurus (2015-2016) – блок предохранителей 6Микробезопасность. 7Двойной микрокаст.
