Ford Mondeo (1992-1996) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1992, 1993, 1994, 1995, 1996.

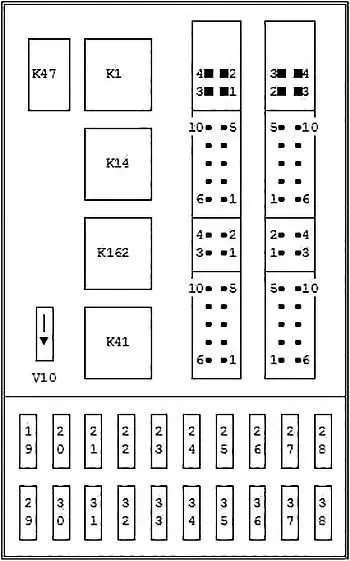

Схема блока предохранителей в салоне
Блок предохранителей расположен под приборной панелью со стороны водителя.
| Номер | Ампер [A] | описание |
|---|---|---|
| 19 | 7.5 | Зеркала заднего вида с подогревом |
| 20 | 10 | Электродвигатели стеклоочистителей |
| 21 | 40 | Электрические окна |
| 22 | 7.5 | АБС |
| 23 | 15 | Клемма 15, фонари заднего хода, иммобилайзер, кондиционер, переключатель указателей поворота, подогрев форсунок омывателя, P/N |
| 24 | 15 | Стоп-сигналы |
| 25 | 20 | Замена ламп |
| 26 | 20 | Противотуманные огни |
| 27 | 15 | легче |
| 28 | 30 | Регулировка сиденья, система очистки фар |
| 29 | 30 | Обогрев заднего стекла |
| 30 | 7.5 | Терминал 15, внутреннее освещение, зуммер |
| 31 | 7.5 | Подсветка приборной панели |
| 32 | 7.5 | Радио (терминал 75) |
| 33 | 7.5 | Габаритные огни – левая сторона |
| 34 | 7.5 | Клемма 30, внутреннее освещение, электрорегулировка зеркал, часы |
| 35 | 7.5 | Габаритные огни — правая сторона |
| 36 | 15 | Радио |
| 37 | 30 | Отопитель 20двигатель вентилятора |
| 38 | 7.5 | Воздушная подушка |
| K1 | Обогрев заднего стекла | |
| K14 | Отопитель 20двигатель вентилятора | |
| K41 | Переключение | |
| K47 | Внутреннее освещение | |
| K162 | Электродвигатель стеклоочистителя | |
| V10 | Защита от обратного напряжения | |

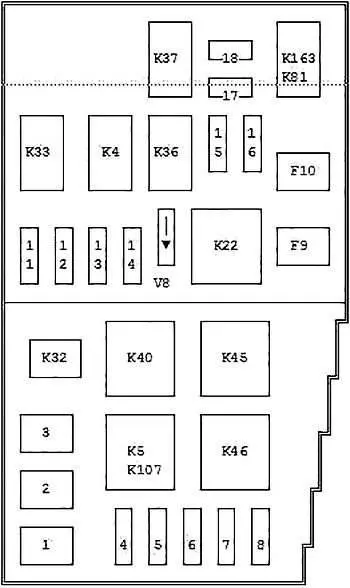

Схема блока предохранителей в моторном отсеке
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 80 | Основной источник питания бортовой сети автомобиля |
| 2 | 60 | Вентилятор охлаждения двигателя |
| 3 | 60 | АБС, предпусковой подогрев (дизель) |
| 4 | 20 | Зажигание, модуль EEC, дневные ходовые огни |
| 5 | 30 | Обогрев лобового стекла |
| 6 | 30 | Обогрев лобового стекла |
| 7 | 20 | АБС |
| 8 | 30 | Подогрев сидений, дополнительный обогрев |
| 9 | 20 | Электронное управление двигателем (EEC) |
| 10 | 20 | Замок зажигания, габаритный фонарь |
| 11 | 3 | PCM-память |
| 12 | 15 | Звуковая и аварийная световая сигнализация |
| 13 | 20 | у меня есть датчик |
| 14 | 15 | Помпа ди бензина |
| 15 | 10 | Правый ближний свет |
| 16 | 10 | Левый ближний свет |
| 17 | 10 | Правый дальний свет |
| 18 | 10 | Левый дальний свет |
| K4 | Помпа ди бензина | |
| K5 | Дневное освещение | |
| K22 | закуска | |
| K32 | Кондиционер | |
| K33 | Корно | |
| K36 | Ближний свет | |
| K37 | Светофор | |
| K40 | Обогрев лобового стекла | |
| K45 | Вентилятор радиатора | |
| K46 | Вентилятор радиатора (высокая скорость) | |
| K81 | ПКМ (дизель) | |
| K107 | Кондиционер (Дизель) | |
| K163 | ПКМ (бензин) | |
| V8 | Защита от обратного напряжения | |
