Ford LCF (2006-2009) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
2006, 2007, 2008, 2009.
Распределитель энергии
Распределительная коробка расположена за кабиной на правом рельсе рамы, за защитной крышкой.
| Номер | Ампер [A] | описание |
| 1 | – | – |
| 2 | тридцать | закуска |
| 3 | вентиляции | Парковые светильники |
| 4 | 50 | 2008-2009: Модуль драйвера форсунки (IDM) / Модуль управления трансмиссией (PCM) |
| 40 | 2006-2007: Модуль драйвера форсунки (IDM) / Модуль управления трансмиссией (PCM) | |
| 5 | тридцать | Fari |
| 6 | 40 | Двигатель вентилятора |
| 7 | 25 | Дворники |
| 8 | тридцать | Электрические тормоза |
| 9 | вентиляции | волосы |
| 10 | вентиляции | Стоп-сигналы |
| 11 | вентиляции | Помпа ди бензина |
| 12 | вентиляции | Мощность РАБОТА/АКК |
| 13 | вентиляции | Мощность СТАРТ/СТАРТ |
| 14 | 15 | Корно |
| 15 | 10 | Gruppo |
| 16 | 15 | Замена ламп |
| 17 | 15 | Противотуманные огни |
| 18 | 15 | trasferimento |
| 19 | вентиляции | Подогреватель топлива |
| 20 | 60 | Модуль антиблокировочной тормозной системы (АБС). |
| 21 | вентиляции | Схема освещения прицепа |
| 22 | тридцать | 2006-2007: Стоячие схемы |
| 23 | 40 | Зарядка аккумулятора прицепа |
| 24 | вентиляции | легче |
| 25 | вентиляции | Предупреждающий знак |
| 26 | 15 | Удаленный вход без ключа (RKE) |
| 27 | 10 | Радио |
| 28 | 10 | Купольная лампа |
| 29 | 60 | насос АБС |
| 30 | тридцать | Приверженец вентилятора HVAC |
| 31 | вентиляции | Диагностический разъем |
| 32 | 40 | Электрические окна |
| 33 | 25 | Подготовка к бодибилдингу |
| 34 | вентиляции | Муфта кондиционера |
| 35 | вентиляции | Gruppo |
| 36 | – | – |
| 37 | 10 | Индикаторы направления |
| 38 | – | – |
| 39 | 10 | Угловые светильники |
| 40 | 10 | Питание логики IDM, вентилятор |
| 41 | 10 | Мощность ПКМ |
| 42 | 10 | Радио |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | вентиляции | 2008-2009: Блок питания PCM-ключей |
| 5 | 2006-2007: Блок питания PCM-ключей | |
| Реле | ||
| 47 | Подготовка к бодибилдингу | |
| 48 | Помпа ди бензина | |
| 49 | Замена ламп | |
| 50 | 2006-2007: PCM | |
| 51 | Подогреватель топлива | |
| 52 | trasferimento | |
| 53 | Муфта кондиционера | |
| 54 | Противотуманные огни | |
| 55 | 2008-2009: ECM 2006-2007: IDM | |
| 56 | стуойя | |
| 57 | закуска | |
| 58 | – | |
| 59 | Люси ди Паркеджио | |
| 60 | Диод реле передачи | |
| 61 | – | |
ЧИТАЙТЕ Ford Focus (2015-2016) – блок предохранителей
Релейная коробка
Блок реле расположен под центром приборной панели.
2006
| Номер | описание |
| R1 | Ближний свет |
| R2 | Светофор |
| R3 | Двигатель вентилятора |
| R4 | Электрические окна |

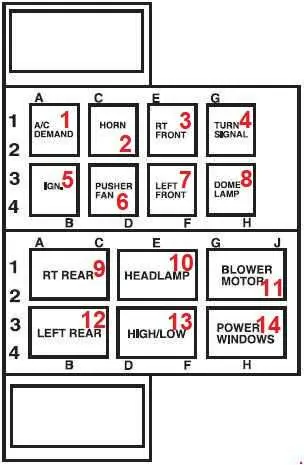

2007-2009
| Номер | описание |
| 1 | Климат-контроль |
| 2 | Корно |
| 3 | Передний правый указатель поворота |
| 4 | Индикаторы направления |
| 5 | Переключение |
| 6 | Приверженец вентилятора HVAC |
| 7 | Передний левый указатель поворота |
| 8 | 2008-2009: Купольная лампа |
| 9 | Задний правый указатель поворота |
| 10 | Fari |
| 11 | Двигатель вентилятора кондиционера |
| 12 | Задний левый указатель поворота |
| 13 | Фары дальнего/ближнего света |
| 14 | Электрические окна |
