Ford Ka+ (2014-2018) — Схема блока предохранителей
Год выпуска: 2014, 2015, 2016, 2017, 2018.
Предохранитель прикуривателя (электророзетка) на Ford Transit (2014-2018 гг.). Предохранитель 17 находится в блоке предохранителей в моторном отсеке.

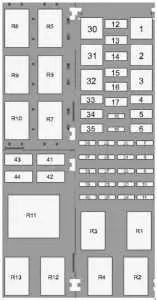

Блок предохранителей в моторном отсеке
| Предохранитель | Ампер [A] | описание |
| 1 | 40 | Двигатель вентилятора |
| 2 | – | – |
| 3 | – | – |
| 4 | 30 | Четырех- и пятидверные автомобили без подогрева сидений, пятидверные автомобили с подогревом сидений |
| 40 | Четырехдверный автомобиль с подогревом сидений | |
| 5 | 30 | Реле стартера |
| 6 | – | – |
| 7 | – | – |
| 8 | 5 | Катушка реле модуля управления питанием, катушка реле топливного насоса, катушка реле зажигания |
| 9 | 10 | Компрессор кондиционера |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | 20 | Более легкий |
| 18 | 10 | Корно |
| 19 | 7,5 | Зеркала с подогревом |
| 20 | 20 | Модуль управления силовым агрегатом |
| 21 | 20 | Датчик HEGO, датчик CMS, воздушный клапан, регулятор распредвала |
| 22 | 5 | Обмотка реле кондиционера. Реле вентилятора системы охлаждения |
| 23 | 15 | Катушка зажигания |
| 24 | – | – |
| 25 | 5 | Катушка реле стеклоочистителя |
| 26 | 5 | Катушка реле с подогревом и подсветкой |
| 27 | 10 | Модуль антиблокировочной системы тормозов, корректор фар |
| 28 | 10 | Модуль управления силовым агрегатом |
| 29 | – | – |
| 30 | – | – |
| 31 | 40 | Система предотвращения блокировки колес |
| 32 | – | – |
| 33 | 30 | Буксировка прицепа |
| 34 | 20 | Сиденья с подогревом |
| 35 | 30 | Охлаждающий вентилятор |
| 36 | – | Не используется |
| 37 | 20 | Топливный насос, топливные форсунки |
| 38 | 20 | Электронный модуль контроля устойчивости |
| 39 | 10 | Тормозной переключатель |
| 40 | 20 | Реле звуковых сигналов |
| 41 | 20 | Мотор переднего стеклоочистителя |
| 42 | 15 | Мотор заднего дворника |
| 43 | 15 | Корно |
| 44 | 10 | Дневные ходовые огни |
ЧИТАТЬ Ford Explorer (2018-2019) – блок предохранителей
| Курьер | описание |
| R1 | Модуль управления силовым агрегатом и нагрузкой |
| R2 | Дворники |
| R3 | Затраты на запуск |
| R4 | Дневные ходовые огни |
| R5 | Аввиаменто |
| R6 | Компрессор кондиционера |
| R7 | Задний обогреватель |
| R8 | Сиденья с подогревом |
| R9 | Звуковой сигнал (модуль управления кузовным оборудованием) |
| R10 | Охлаждающий вентилятор |
| R11 | – |
| R12 | Двигатель вентилятора |
| R13 | Топливный насос |
Блок предохранителей в салоне
| Предохранитель | Ампер [A] | описание |
| 1 | 10 | Аудиоблок (без SYNC) |
| 2 | 30 | – |
| 3 | 20 | – |
| 4 | 7,5 | Логика управления стеклоподъемниками (одно касание вверх/вниз). Электрические зеркала |
| 6 | 10 | Модуль кондиционера. СИНХРОННЫЙ модуль. Многофункциональный дисплей. Интегрированная панель управления. GPS-модуль. USB-зарядное устройство (без SYNC). |
| 8 | 7,5 | Набор индикаторов. Ссылки на данные. Модуль шлюза (с SYNC). |
| 10 | 5 | Модуль кондиционирования (без EATC). Датчик температуры автомобиля (с EATC). Электроусилитель руля. |
| 12 | 10 | Модуль управления подушками безопасности, переключатель подушки безопасности пассажира, насос омывателя ветрового стекла |
| 14 | – | – |
| 16 | 30 | Реле зажигания модуля управления кузовным оборудованием |
| 17 | 20 | Батарея, питающая радио |
| 18 | 10 | Ссылки на данные. Модуль шлюза (с SYNC). |
| 19 | 10 | Interruttore di Accensione |
| 20 | – | – |
| 21 | 10 | – |
| 22 | 10 | Задний модуль помощи при парковке |
| 23 | 20 | Реле дверных замков |
| 24 | 25 | – |
| CB01 | 30 | Автоматический переключатель: электрические стеклоподъемники |
Блок предохранителей аккумулятора
| Предохранитель | Ампер [A] | описание |
| 1 | 450 | Доброжелательность. Генератор. |
| 2 | 60 | Электроусилитель руля. |
| 3 | – | Распределительная коробка двигателя |
| 4 | 125 | Модуль управления кузовным оборудованием |
| 5 | 70 | – |
