Ford Ka (2008.09.15-2010.10.31) — блок предохранителей
Содержание
Ford Ka (2008.09.15-2010.10.31) — Схема блока предохранителей
Год производства: 2008, 2009, 2010.
Предохранитель прикуривателя (электророзетка) на Ford Ka (2008.09.15-2010.10.31 гг.). Предохранитель F85 находится в блоке предохранителей в моторном отсеке.
Предохранители в приборной панели
| Усилитель [А] | описание | Положение |

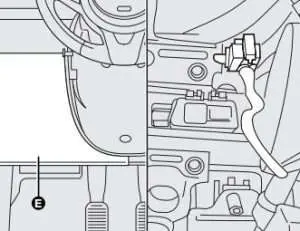

| 5 | Запотевание боковых зеркал находится в районе диагностического разъема | Чтобы получить доступ к предохранителю, снимите вдавленную крышку E. |
Блок предохранителей в салоне
| Нет. | Усилитель [А] | описание |
| F12 | 7,5 | Блок питания правого ближнего света |
| F13 | 7,5 | Левые ближние фары и группа электропитания проверь регулировку фар. |
| F31 | 5 | Переключатель группы соединений Моторные отсеки. |
| F32 | 7,5 | Передние и задние габаритные огни; Подсветка багажника и луж. |
| F36 | 10 | Диагностический разъем; Радио; Кондиционер; ОБД. |
| F37 | 5 | Выключатель стоп-сигнала; Узел панели приборов. |
| F38 | 20 | Централизованная система запирания дверей. |
| F43 | 15 | Насос омывателя лобового стекла передний задний |
| F47 | 20 | Окна с электроприводом со стороны водителя |
| F48 | 20 | Окна с электроприводом Со стороны пассажира |
| F49 | 5 | Датчик парковки; Выключатели подсветки; Электрические зеркала. |
| F50 | 7,5 | Узел подушки безопасности |
| F51 | 7,5 | Радиопереключатель; Конвергенция; Кондиционер; Стоп-сигналы; Схватить. |
| F53 | 5 | Узел информационной панели |

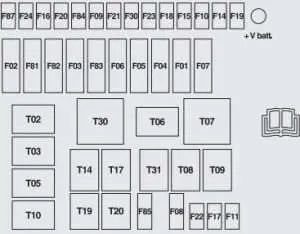

Блок предохранителей в моторном отсеке
| Нет. | Усилитель [А] | описание |
| F01 | 60 | Блок управления бортовым компьютером |
| F02 | 20 | Сабвуфер; Hi-Fi усилитель звука. |
| F03 | 20 | Interruttore di Accensione |
| F04 | 40 | Блок управления ABS (питание насоса) |
| F05 | 70 | EPS |
| F06 | 20 | Односкоростной вентилятор охлаждения двигателя |
| 30 | Односкоростной вентилятор охлаждения двигателя; Низкоскоростной вентилятор охлаждения двигателя. | |
| F07 | 40 | Высокоскоростной вентилятор охлаждения двигателя |
| F08 | 30 | Вентилятор системы кондиционирования |
| F09 | – | бронирование |
| F10 | 15 | Корно |
| F11 | 10 | Система управления двигателем (вторичные нагрузки) |
| F14 | 15 | Fari |
| F15 | 15 | Сиденья с подогревом |
| F 16 | 7,5 | +15 Контроллер двигателя |
| F17 | 10 | Блок управления двигателем |
| F18 | 7,5 | Блок управления двигателем (1,2 л Duratec) |
| 7,5 | Блок управления двигателем, катушка реле (1,3 л Duratorq) | |
| F19 | 7,5 | Компрессор кондиционера |
| F20 | 30 | Обогрев заднего стекла, обогрев зеркал. |
| F21 | 15 | Топливный насос |
| F22 | 15 | Катушка зажигания; Форсунки (1,2 л Duratec). |
| 20 | Блок управления двигателем (1,3 л Duratorq) | |
| F23 | 20 | блок управления АБС (Питание блока управления + соленоиды) |
| F24 | 7,5 | +15 Контроллер АБС (мощность насоса); ЭПС; Датчик рыскания. |
| F30 | 15 | Противотуманные огни |
| F81 | 50 | Блок управления свечами накаливания (Duratorq 1,3 л) |
| F82 | – | бронирование |
| F83 | 50 | Обогрев лобового стекла |
| F84 | – | бронирование |
| F85 | 15 | Передняя розетка (с вилкой прикуривателя или без нее) |
| F87 | 7,5 | +15 за легкий разворот; Расходомер воздуха; Наличие воды в датчике дизеля; Катушки реле Т02, Т05, Т14 и Т19. |
ПРОЧИТАЙТЕ Ford Focus Electric (2016 г.) – блок предохранителей и реле
| Нет. | Усилитель [А] | описание |
| T02 | 20 | Fari |
| T03 | 20 | Зуммеры |
| T05 | 20 | Компрессор кондиционера |
| T06 | 30 | Односкоростной вентилятор охлаждения двигателя |
| Низкоскоростной вентилятор охлаждения двигателя | ||
| T07 | 50 | Высокоскоростной вентилятор охлаждения двигателя |
| T08 | 30 | Вентилятор системы кондиционирования |
| T09 | 30 | Система управления двигателем (главное реле). |
| T10 | 20 | Сиденья с подогревом |
| T14 | 20 | Противотуманные огни |
| T17 | 30 | Топливный насос |
| T19 | 30 | Быть натертым воском |
| T20 | – | бронирование |
| T30 | 50 | Обогрев лобового стекла |
| T31 | 30 | Передняя рукоятка (с вилкой прикуривателя или без нее). |
