Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

18.01.2024 /

Ford Galaxy и S-MAX — схема блока предохранителей

Год производства: 2020, 2021.

Предохранители прикуривателя (розетка) на Ford Galaxy и S-MAX Это предохранители 10 и 16 (перед), 5 (зад), 17 (багажник) В блоке предохранителей в моторном отсеке.

Автомобили выпущенные с 04.09.2019

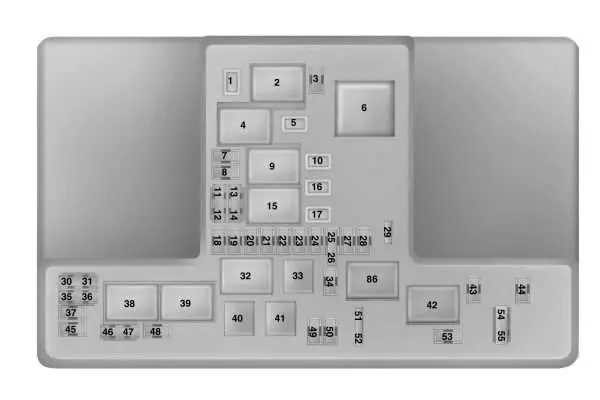

Распределительная коробка электропитания

Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

НомерАмпер [A]описание
1253Мотор стеклоочистителя.
2–Реле стартера.
3151Задний стеклоочиститель;

Датчик дождя.

4–Реле обдува двигателя.
5203Разъем питания 3 – на задней стороне консоли.
6–Реле дополнительного обогрева №. 2.
7201Модуль управления силовой установкой – мощность автомобиля 1.
8201Модуль управления силовой установкой – мощность автомобиля 2.
9–Реле модуля управления тяговым поездом.
10203Розетка 1 – спереди со стороны водителя.
11152Модуль управления силовой установкой – мощность автомобиля 4.
12152Модуль управления силовой установкой – мощность автомобиля 3.
13102Не используется (резерв).
14102Не используется (резерв).
15–Реле зажигания/стартера.
16203Розетка питания 2 – консоль.
17203Розетка питания 4 – багажник.
18101Не используется (резерв).
19101Зажигание/запуск – электронный усилитель руля.
20101Включение/запуск – освещение.
21151Зажигание/старт – контроль переключения передач;

Зажигание/старт – включение/выключение масляного насоса коробки передач.

22101Соленоид муфты кондиционера.
23151Зажигание/запуск;

Система контроля слепых зон;

Задняя камера;

Адаптивная система круиз-контроля;

Проекционный дисплей;

Модуль стабилизации напряжения.

24101Зажигание/запуск 7.
25102Система зажигания/стартера, позволяющая избежать блокировки колес при торможении.
26102Зажигание/запуск – модуль управления блоком управления.
27–Не используется.
28101Насос заднего омывателя.
29–Не используется.
30–Не используется.
31–Не используется.
32–Электронное реле вентилятора 1.
33–Реле муфты кондиционера.
34151Электроблокировка рулевой колонки.
35–Не используется.
36–Не используется.
37–Не используется.
38–Электронное реле вентилятора 2.
39–Электронное реле вентилятора 2 и 3.
40–Реле омывателя фар.
41–Реле акустической сигнализации.
42–Реле топливного насоса.
43101Не используется (резерв).
4451Нагрев форсунки стиральной машины.
45–Не используется.
46102Датчик генератора.
47102Переключатель включения/выключения тормоза.
48201Акустический сигнал.
49251Масляный нагреватель.
50101Вентилятор распределительной коробки.
51–Не используется.
52–Не используется.
53101Сиденья с электрорегулировкой.
5452Подогреватель топлива.
5552Подогреватель топлива.

1Микробезопасность. 2Двойной микрокаст. 3Предохранитель типа М. Распределительная коробка – снизу Предохранители расположены в нижней части коробки предохранителей. Чтобы получить доступ к нижней части блока предохранителей:

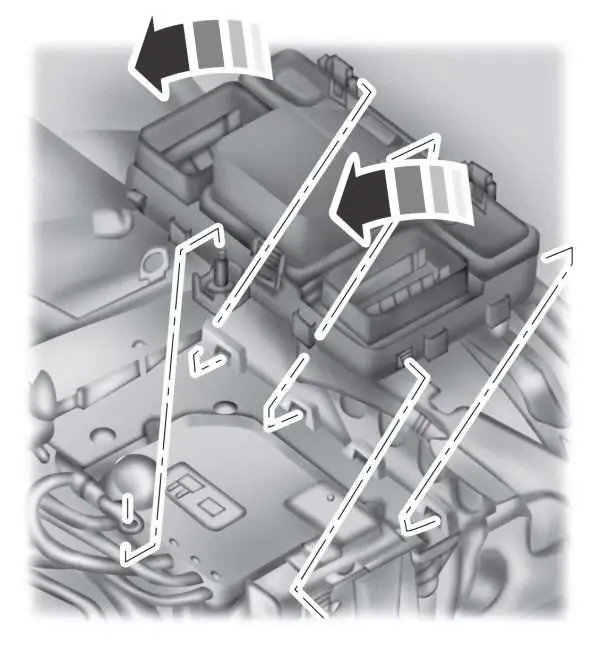

  1. Отсоедините две защелки с обеих сторон блока предохранителей.
  1. Поднимите внутреннюю часть блока предохранителей за ручку.
  1. Сдвиньте блок предохранителей к центру моторного отсека.
  1. Поверните внешнюю часть блока предохранителей, чтобы получить доступ к нижней части.

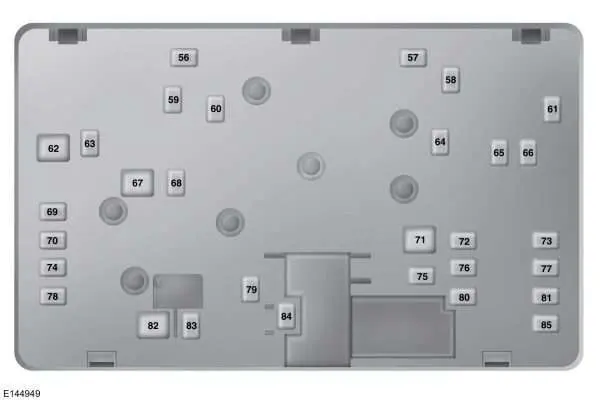

Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

НомерАмпер [A]описание
56201Лавафари.
57201Испаритель дизельного двигателя.
58301Заправка топливного насоса.
59402Электронный вентилятор 3, 600 Вт.
60402Электронный вентилятор 1, 600 Вт;

Система селективного каталитического восстановления.

61401Разморозка лобового стекла (левая сторона).
62502Модуль управления системами кузова 1.
63251Электронный вентилятор 2, 600 Вт.
64301Дополнительный обогреватель 3.
65201Подогрев переднего сиденья.
66401Разморозка лобового стекла (правая сторона).
67502Модуль управления кузовными системами 2.
68401Обогрев заднего стекла.
69301Клапаны антиблокировочной системы.
70301Пассажирское место.
71602Дополнительный обогреватель №2.
72301Задние сиденья с электрорегулировкой.
73201Подогрев задних сидений.
74301Модуль водительского сиденья.
75301Дополнительный обогреватель 1.
76201Шестеренчатый масляный насос.
77301Модуль сидения с системой отопления и кондиционирования.
78401Модуль буксировки прицепа.
79401Двигатель вентилятора.
80401Модуль электрического открывания задней двери кузова.
81401Инвертор 220 В.
82602Насос с антиблокировочной системой.
83251Мотор дворника 1.
84301Соленоид стартера.
85201Подогреватель топлива.
86–Не используется.
87502Вспомогательный двигатель вентилятора.

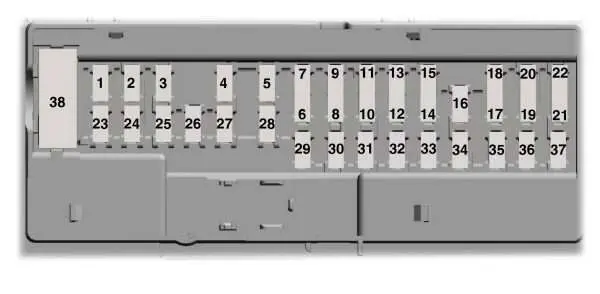

1 Предохранитель типа М 2Предохранитель типа J. Блок предохранителей в салоне Блок предохранителей расположен под панелью приборов, слева от рулевой колонки. Совет: Чтобы облегчить доступ к блоку предохранителей, можно снять накладку.

Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

НомерАмпер [A]описание
1101Не используется.
27,51Сиденья с функцией памяти, поясничной поддержкой, электрозеркалами.
3201Разблокируйте дверь водителя.
451Незаводской электронный переключатель включения/выключения тормоза прицепа.
5201Выключатель. Выключатель.
6102Соленоид реле обогрева сиденья.
7102Не используется (резерв).
8102Не используется (резерв).
9102Не используется (резерв).
1052Клавиатура;

Модуль электрического открывания дверей задней части кузова.

1152Не используется.
127,52Система отопления, вентиляции и кондиционирования;

Переключатель передач.

137,52Замок рулевой колонки;

Приборная доска;

Логика канала передачи данных.

14102Не используется.
15102Модульный шлюз Datalink.
16151Блокирование детей от открытия двери;

Освобождение двери багажника от кузова.

1752Не используется (резерв).
1852Включить;

Кнопка старт/стоп.

197,52Индикатор отключения подушки безопасности пассажира;

Индикатор передаточного числа.

207,52Не используется (резерв).
2152Датчик влажности и температуры автомобиля;

Система контроля слепых зон;

Задняя камера;

Адаптивная система круиз-контроля.

2252Датчик пассажирского сиденья.
23101Задержка остановки аксессуаров (логика привода, логика заднего стекла).
24201Центральный замок.
25301Водительская дверь (стекло, зеркало).
26301Передняя пассажирская дверь (стекло, зеркало).
27301Мансардное окно.
28201Усилитель звука.
29301Задняя дверь со стороны водителя (стекло).
30301Задняя пассажирская дверь (стекло).
31151Не используется (резерв).
32101Система спутникового позиционирования;

Отображать;

Голосовое управление;

Адаптивная система круиз-контроля;

Радио.

33201Радио.
34301Зажигание/запуск – шина (предохранители 19, 20, 21, 22, 35, 36, 37, установочный выключатель).
3551Модуль управления дополнительной системой безопасности.
36151Зеркало заднего вида с функцией собственного изображения;

Подогрев сиденья;

Полноприводный автомобиль.

37201Питание логики модуля стабилизации напряжения.
3830Не используется (резерв).

1Микробезопасность. 2Двойной микрокаст. Предохранитель в аккумуляторе Этот предохранитель расположен на положительной (+) клемме аккумуляторной батареи.

Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

Ампер [A]описание
40Система селективной каталитической нейтрализации — 2.0 л EcoBlue (88 кВт/120 л.с.) (YN)/2.0 л EcoBlue (110 кВт/150 л.с.) (YM)/2.0 л EcoBlue (147 кВт/190 л.с.) (BC).
60Вентилятор охлаждения — 2.0 л EcoBlue (177 кВт/240 л.с.) (YL).

ЧИТАЙТЕ  Ford Transit (2015-2020) — блок предохранителей Блок предохранителей модуля управления дозированием редуктора

Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

описание
Модуль управления измерениями коробки передач.

Автомобили выпущенные с 18.01.2021

Распределительная коробка электропитания

Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

Ампер [A]Ампер [A]описание
1253Мотор стеклоочистителя.
2–Реле стартера.
3151Задний стеклоочиститель;

Датчик дождя.

4–Реле обдува двигателя.
5203Разъем питания 3 – на задней стороне консоли.
6–Реле дополнительного обогрева №. 2.
7201Модуль управления силовой установкой – мощность автомобиля 1.
8201Модуль управления силовой установкой – мощность автомобиля 2.
9–Реле модуля управления тяговым поездом.
10203Розетка 1 – спереди со стороны водителя.
11152Модуль управления силовой установкой – мощность автомобиля 4.
12152Модуль управления силовой установкой – мощность автомобиля 3.
13102Не используется (резерв).
14102Не используется (резерв).
15–Реле зажигания/стартера.
16203Розетка питания 2 – консоль.
17203Розетка питания 4 – багажник.
18101Не используется (резерв).
19101Зажигание/запуск – электронный усилитель руля.
20101Включение/запуск – освещение.
21151Зажигание/старт – контроль переключения передач;

Зажигание/старт – включение/выключение масляного насоса коробки передач.

22101Соленоид муфты кондиционера.
23151Зажигание/запуск;

Система контроля слепых зон;

Задняя камера;

Адаптивная система круиз-контроля;

Проекционный дисплей;

Модуль стабилизации напряжения.

24101Зажигание/запуск 7.
25102Система зажигания/стартера, позволяющая избежать блокировки колес при торможении.
26102Зажигание/запуск – модуль управления блоком управления.
27–Не используется.
28101Насос заднего омывателя.
29–Не используется.
30–Не используется.
31–Не используется.
32–Электронное реле вентилятора 1.
33–Реле муфты кондиционера.
34151Электроблокировка рулевой колонки.
35–Не используется.
36–Не используется.
37–Не используется.
38–Электронное реле вентилятора 2.
39–Электронное реле вентилятора 2 и 3.
40–Реле омывателя фар.
41–Реле акустической сигнализации.
42–Реле топливного насоса.
43101Не используется (резерв).
4451Нагрев форсунки стиральной машины.
45–Не используется.
46102Датчик генератора.
47102Переключатель включения/выключения тормоза.
48201Акустический сигнал.
49251Масляный нагреватель.
50101Вентилятор распределительной коробки.
51–Не используется.
52–Не используется.
53101Сиденья с электрорегулировкой.
5452Подогреватель топлива.
5552Подогреватель топлива.

1Микробезопасность. 2Двойной микрокаст. 3Предохранитель типа М Распределительная коробка – нижняя Предохранители расположены в нижней части блока предохранителей. Чтобы получить доступ к нижней части блока предохранителей:

  1. Отсоедините две защелки с обеих сторон блока предохранителей.
  1. Поднимите внутреннюю часть блока предохранителей за ручку.
  1. Сдвиньте блок предохранителей к центру моторного отсека.
  1. Поверните внешнюю часть блока предохранителей, чтобы получить доступ к нижней части.

ПРОЧИТАЙТЕ Ford Aerostar (1992-1997) – Блок предохранителей

Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

НомерАмпер [A]описание
56201Лавафари.
57201Испаритель дизельного двигателя.
58301Заправка топливного насоса.
59402Электронный вентилятор 3, 600 Вт.
60402Электронный вентилятор 1, 600 Вт;

Система селективного каталитического восстановления.

61401Разморозка лобового стекла (левая сторона).
62502Модуль управления системами кузова 1.
63251Электронный вентилятор 2, 600 Вт.
64301Дополнительный обогреватель 3.
65201Подогрев переднего сиденья.
66401Обогреватель лобового стекла (правая сторона).
67502Модуль управления кузовными системами 2.
68401Обогрев заднего стекла.
69301Клапаны антиблокировочной системы.
70301Пассажирское место.
71602Дополнительный обогреватель №2.
72301Задние сиденья с электрорегулировкой.
73201Подогрев задних сидений.
74301Модуль водительского сиденья.
75301Дополнительный обогреватель 1.
76201Шестеренчатый масляный насос.
77301Модуль сидения с системой отопления и кондиционирования.
78401Модуль буксировки прицепа.
79401Двигатель вентилятора.
80401Модуль электрического открывания задней двери кузова.
81401Инвертор 220 В.
82602Насос с антиблокировочной системой.
83251Мотор дворника 1.
84301Соленоид стартера.
85201Подогреватель топлива.
86–Не используется.
87502Вспомогательный двигатель вентилятора.

1 Предохранитель типа М 2Предохранитель типа J. Блок предохранителей в салоне Блок предохранителей расположен под панелью приборов, слева от рулевой колонки. Совет: Чтобы облегчить доступ к блоку предохранителей, можно снять накладку.

Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

НомерАмпер [A]описание
1101Не используется.
27,51Сиденья с функцией памяти, поясничной поддержкой, электрозеркалами.
3201Отпирание водительской двери.
451Незаводской электронный переключатель включения/выключения тормоза прицепа.
5201Выключатель;

Выключатель.

6102Соленоид реле обогрева сиденья.
7102Не используется (резерв).
8102Не используется (резерв).
9102Не используется (резерв).
1052Клавиатура;

Модуль электрического открывания дверей задней части кузова.

1152Не используется.
127,52Система отопления, вентиляции и кондиционирования;

Переключатель передач.

137,52Замок рулевой колонки;

Приборная доска;

Логика канала передачи данных.

14102Не используется.
15102Модульный шлюз Datalink.
16151Блокирование детей от открытия двери;

Освобождение двери багажника от кузова.

1752Не используется (резерв).
1852Включить;

Кнопка старт/стоп.

197,52Индикатор отключения подушки безопасности пассажира;

Индикатор передаточного числа.

207,52Не используется (резерв).
2152Датчик влажности и температуры автомобиля;

Система контроля слепых зон;

Задняя камера;

Адаптивная система круиз-контроля.

2252Датчик пассажирского сиденья.
23101Задержка остановки аксессуаров (логика привода, логика заднего стекла).
24201Центральный замок.
25301Водительская дверь (стекло, зеркало).
26301Передняя пассажирская дверь (стекло, зеркало).
27301Мансардное окно.
28201Усилитель звука.
29301Задняя дверь со стороны водителя (стекло).
30301Задняя пассажирская дверь (стекло).
31151Не используется (резерв).
32101Система спутникового позиционирования;

Отображать;

Голосовое управление;

Адаптивная система круиз-контроля;

Радио.

33201Радио.
34301Зажигание/запуск – шина (предохранители 19, 20, 21, 22, 35, 36, 37, установочный выключатель).
3551Модуль управления дополнительной системой безопасности.
36151Зеркало заднего вида с функцией собственного изображения;

Сиденье с подогревом. Полноприводный автомобиль.

37201Питание логики модуля стабилизации напряжения.
3830Не используется (резерв).

1Микробезопасность. 2Двойной микрокаст. Предохранитель в аккумуляторе Этот предохранитель расположен на положительной (+) клемме аккумуляторной батареи.

Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

Ампер [A]описание
40Система селективной каталитической нейтрализации — 2.0 л EcoBlue (88 кВт/120 л.с.) (YN)/2.0 л EcoBlue (110 кВт/150 л.с.) (YM)/2.0 л EcoBlue (147 кВт/190 л.с.) (BC).
60Вентилятор охлаждения — 2.0 л EcoBlue (177 кВт/240 л.с.) (YL).

Блок предохранителей модуля управления дозированием редуктора

Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

описание
Модуль управления измерениями коробки передач.

ГИБРИДНЫЙ АВТОМОБИЛЬ (HEV)

Распределительная коробка электропитания

Распределительная коробка электропитания

Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

НомерАмпер [A]описание
125Мотор правого стеклоочистителя.
2–Не используется.
315Автоматические дворники (датчик дождя);

Задние дворники.

4–Реле обдува двигателя.
520Задняя часть дополнительной розетки на консоли.
6–Реле электрического водяного насоса (EWP).
715Мощность автомобиля 1.
820Электропитание автомобиля 4.
9–Реле модуля управления тяговым поездом.
1020Дополнительная электрическая розетка спереди со стороны водителя 1.
1115Мощность автомобиля 2.
1215Мощность автомобиля 3.
1310Мощность автомобиля 5.
1410Мощность автомобиля 6.
15–Реле зажигания/стартера.
1620Не используется (резерв).
1720Розетка электропитания 4.
1810Модуль управления силовым агрегатом.
1910Система гидроусилителя руля.
2010Плата за проезд;

Переключатель фар.

2115Модуль управления коробкой передач;

Интерфейс коробки передач.

22–Не используется.
2315Мониторинг слепых зон;

Задняя камера;

Адаптивная система круиз-контроля;

Световой индикатор функции предупреждения о столкновении;

Модуль качества напряжения;

Датчик качества воздуха;

Проекционный дисплей.

24–Не используется.
2510Зажигание/запуск – антиблокировочная система.
2610Зажигание/запуск – модуль управления блоком управления;

Модуль управления гибридной трансмиссией;

Распределительная коробка гибридного привода.

27–Не используется.
2810Задний омыватель.
29–Не используется.
30–Не используется.
31–Не используется.
32–Не используется.
33–Не используется.
3415Электроблокировка рулевой колонки.
3515Не используется (резерв).
3615Не используется (резерв).
375Не используется (резерв).
38–Не используется.
39–Не используется.
40–Реле омывателя фар.
41–Реле акустической сигнализации.
42–Реле топливного насоса.
43–Не используется.
445Нагрев форсунки стиральной машины.
45–Не используется.
4610Неиспользованный (запасной).
4710Переключатель включения/выключения тормоза.
4820Акустический сигнал.
4915Блок питания автомобиля Ф.
50–Не используется.
51–Не используется.
52–Не используется.
5310Сиденья с электрорегулировкой.
545Модуль управления гибридной коробкой передач.
555Модуль управления питанием аккумулятора;

Преобразователь постоянного тока в постоянный.

Распределительная коробка – фон Предохранители расположены в нижней части блока предохранителей. Чтобы получить доступ к нижней части блока предохранителей:

  1. Освободите две защелки, расположенные с каждой стороны блока предохранителей.
  1. Поднимите внутреннюю часть блока предохранителей за ручку.
  1. Сдвиньте блок предохранителей к центру моторного отсека.
  1. Поверните внешнюю часть блока предохранителей, чтобы добраться до нижней части.

ПРОЧИТАЙТЕ Ford Transit Custom (2016-2018) — Блок предохранителей

Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

НомерАмпер [A]описание
5620Лавафари.
5820Топливный насос.
6140Обогреватель левого лобового стекла.
6250Модуль управления кузовными системами.
63–Не используется.
6520Подогрев переднего сиденья.
6640Обогрев правого лобового стекла.
6750Модуль управления кузовными системами.
6840Обогреватель заднего стекла.
6940Клапаны АБС.
7030Пассажирское место.
7160Электрический водяной насос.
7230Задние сиденья с электрорегулировкой.
7320Подогрев заднего сиденья.
7430Модуль водительского сиденья.
75–Не используется.
7640Распределительная коробка гибридного привода
7730Модуль сидения с системой отопления и кондиционирования.
7840Модуль буксировки прицепа.
7940Двигатель вентилятора.
8030Мотор электрического открывания задних дверей кузова.
8140Гид.
8260Насос АБС.
8325Мотор переднего правого дворника.
84–Не используется.
8520Неиспользованный (запасной).

Блок предохранителей в салоне

Ford Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителейFord Galaxy и S-MAX (2020-2021 гг.) – блок предохранителей

НомерАмпер [A]описание
1–Не используется.
27,5Сиденье с функцией памяти;

Поясничная поддержка водителя;

Панорамный люк с электроприводом (только для пятидверных моделей).

320Отпирание водительской двери;

Разблокируйте лючок топливного бака.

45Не используется (резерв).
520Неиспользованный (запасной).
610Не используется (резерв).
710Неиспользованный (запасной).
810Сирена сигнализации.
910Не используется (резерв).
105Модуль управления крышкой багажника.
115Композитный модуль безопасности.
127,5Модуль интеграции переднего климат-контроля (управление климат-контролем и магнитолой).
137,5Рулевая колонка;

Приборная доска;

Диагностический разъем.

1410Электронный модуль управления аккумуляторной батареей (HEV);

преобразователь постоянного тока.

1510Порт диагностического подключения.
1615Устройство блокировки от детей для открытия двери;

Отпирание крышки багажника.

175Сирена сигнализации с батарейным питанием.
185Выключатель;

Выключатель.

197,5Индикатор отключения подушки безопасности пассажира.
207,5Модуль управления фарами.
215Термометр в салоне;

Датчик влажности.

225Сирена, предупреждающая пешеходов.
2310Задержка подачи принадлежностей.
2420Блокировка/разблокировка.
2530Стекло водительской двери;

Зеркало водительской двери.

2630Окно передней пассажирской двери;

Зеркало заднего вида переднего пассажира.

2730Мансардное окно.
2820Аудиоусилитель.
2930Окно водительской двери.
3030Окно задней пассажирской двери.
3115Не используется (резерв).
3210Модуль системы спутникового позиционирования;

Голосовое управление (СИНХРОНИЗАЦИЯ);

Система отображения информации и бытовой электроники;

Радиочастотный приемник.

3320Радио;

Активное шумоподавление.

3430Пуск/остановка автобуса (предохранители №19, 20, 21, 22, 35, 36, 37, установочный выключатель).
355Модуль управления дополнительной системой безопасности.
3615Внутреннее зеркало заднего вида с функцией собственного изображения;

Модуль подогрева задних сидений;

Модуль прерываний, управляемый компьютером;

система помощи при удержании полосы движения;

Автоматическое управление дальним светом.

3715Подогрев руля.
3830Не используется (резерв).

Добавить комментарий
