Ford Galaxy и S-MAX (2015-2019) – Блок предохранителей

Ford Galaxy и S-MAX (2015-2019) — схема блока предохранителей

Год производства: 2015, 2016, 2017, 2018, 2019.

фузибили прикуриватель (электрическая розетка)№5 (задняя консоль), №10 (передняя консоль водителя), №16 (консоль), №17 (багажник) в блоке предохранителей моторного отсека.

Блок предохранителей в салоне

Расположение блока предохранителей

Панель предохранителей расположена под приборной панелью, с левой стороны рулевого колеса (доступ может быть облегчен после снятия обшивки).

Схема блока предохранителей

Назначение предохранителей под приборной панелью

Нет.	Ампер [A]	описание
1	10	2015-2017: Освещение (окружающее, складское, служебное, купольное); 2017-2019: Не используется.
2	7,5A	Места памяти; поясничная поддержка; Электрическое зеркало.
3	20A	Отпирание водительской двери.
4	5A	Неоригинальный электронный переключатель i Выключатель тормоза прицепа.
5	20A	Включить; Кнопочный выключатель питания.
6	10	Катушка реле подогрева сидений.
7	10	Не используется (резерв).
8	10	Не используется (резерв).
9	10	Не используется (резерв).
10	5A	Клавиатура; Электрический модуль ворот с грузоподъемностью.
11	5A	Не используется.
12	7,5A	Климат-контроль; Селектор коробки передач.
13	7,5A	Замок рулевой колонки; Группа; Логика канала передачи данных.
14	10	Не используется.
15	10	Модуль шлюза канала передачи данных.
16	15A	Защита детей; Освобождение подъемной заслонки.
17	5A	Неиспользованный (запасной).
18	5A	Включить; Кнопка остановки и запуска.
19	7,5A	Индикатор отключения подушки безопасности пассажира; Индикатор дальности передачи.
20	7,5A	Неиспользованный (запасной).
21	5A	Датчик влажности и температуры в автомобиле; Информационная система слепых зон; Задняя камера; Адаптивный круиз-контроль.
22	5A	Датчик классификации пассажиров.
23	10	Аксессуары с задержкой (инверторная логика, крышная логика).
24	20A	Центральный замок.
25	30A	Водительская дверь (стекло, зеркало).
26	30A	Передняя пассажирская дверь (стекло, зеркало).
27	30A	Люк
28	20A	Усилитель звука.
29	30A	Задняя дверь со стороны водителя (окно).
30	30A	Задняя пассажирская дверь (окно).
31	15A	Неиспользованный (запасной).
32	10	Глобальная система позиционирования (GPS); Отображать; Голосовое управление; Адаптивный круиз-контроль; Радио.
33	20A	Радио.
34	30A	Стартовый автобус (предохранитель 19, 20, 21, 22, 35, 36, 37, автоматический выключатель).
35	5A	Форма проверки ограничений.
36	15A	Зеркало заднего вида с функцией собственного изображения; Подогрев сиденья; Полноприводный автомобиль.
37	15А или 20А	Питание логики модуля стабилизации напряжения.
38	30A	Неиспользованный (запасной).

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Предохранители в нижней части блока предохранителей

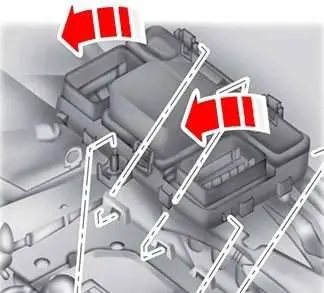

Чтобы получить доступ к нижней части блока предохранителей, выполните следующие действия:

1. Отсоедините две защелки, расположенные с каждой стороны блока предохранителей.

2. Поднимите внутреннюю часть блока предохранителей со станины.

3. Сдвиньте блок предохранителей к центру моторного отсека.

4. Поверните блок предохранителей снаружи, чтобы получить доступ к нижней части.

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

Нет.	Ампер [A]	описание
1	25A	Мотор стеклоочистителя.
2	–	Реле стартера.
3	15A	Задний стеклоочиститель; Датчик дождя
4	–	Реле обдува двигателя.
5	20A	Power Point 3 — задняя часть консоли.
6	–	Реле дополнительного отопителя 2.
7	20A	Модуль управления ЭБУ – питание автомобиля 1.
8	20A	Модуль управления силовой установкой – мощность автомобиля 2.
9	–	Реле модуля управления тяговым поездом.
10	20A	Точка питания 1 – передняя часть проводника.
11	15A	Модуль управления ЭБУ – питание автомобиля 4.
12	15A	Модуль управления силовой установкой – мощность автомобиля 3.
13	10	Не используется (резерв).
14	10	Не используется (резерв).
15	–	Релейный запуск.
16	20A	Точка питания 2 – консоль.
17	20A	Силовая точка 4 – запуск.
18	10	Не используется (резерв).
19	10	Электронный усилитель руля в режиме Run-Start.
20	10	Запустите/включите освещение.
21	15A	Начать проверку передачи. Включите и выключите масляный насос коробки передач.
22	10	Электромагнитный клапан муфты кондиционера.
23	15A	Начало исполнения; Информационная система слепых зон; Задняя камера; Адаптивный круиз-контроль; Проекционный дисплей; Модуль стабилизации напряжения.
24	10	Начало запуска 7.
25	10	Система, позволяющая избежать блокировки колес во время запуска.
26	10	Модуль управления силовым агрегатом Run-Start.
27	–	Не используется.
28	10	Насос заднего омывателя.
29	–	Не используется.
30	–	Не используется.
31	–	Не используется.
32	–	Электронное реле вентилятора 1.
33	–	Реле муфты кондиционера.
34	15A	Электроблокировка рулевой колонки.
35	–	Не используется.
36	–	Не используется.
37	–	Не используется.
38	–	Электронное реле вентилятора 2
39	–	Реле электровентилятора 2 и 3.
40	–	Реле омывателя фар.
41	–	Реле звукового сигнала.
42	–	Реле топливного насоса.
43	10	Не используется (резерв).
44	5A	Моющая насадка с подогревом.
45	–	Не используется.
46	10	Датчик генератора.
47	10	Переключатель включения/выключения тормоза.
48	20A	Корно
49	25A	Масляный нагреватель.
50	10	Вентилятор передачи мощности.
51	–	Не используется.
52	–	Не используется.
53	10	Электрические сиденья.
54	5A	Подогреватель топлива.
55	5A	Подогреватель топлива.

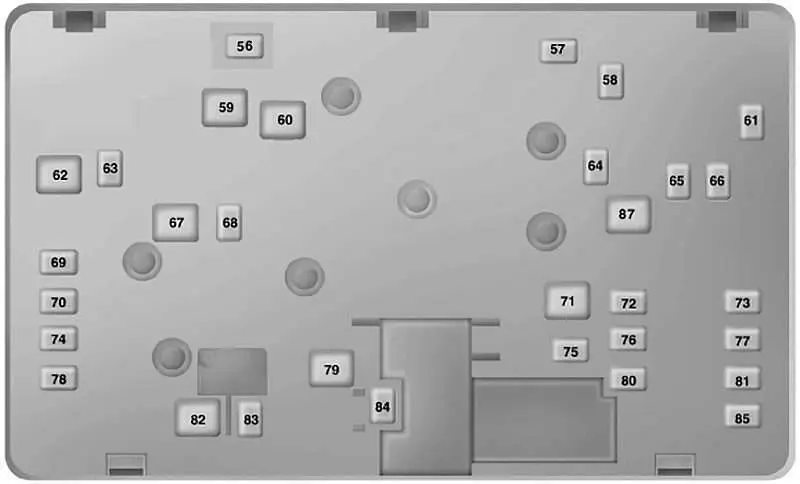

Схема блока предохранителей (ниже)

Назначение предохранителей в моторном отсеке (внизу)

ЧИТАЙТЕ Ford Escort (1997-2003) – блок предохранителей и реле

Нет.	Ампер [A]	описание
56	20A	Лавафари.
57	20A	Дизельный испаритель.
58	30A	Заправка топливного насоса.
59	40A	Электронный вентилятор мощностью 600 Вт 3.
60	40A	Электронный вентилятор 600 Вт 1; Система селективного каталитического восстановления.
61	40A	Разморозка левого лобового стекла.
62	50A	Модуль управления кузовом 1.
63	25A	Электронный вентилятор мощностью 600 Вт 2.
64	30A	Дополнительный обогреватель №3.
65	20A	Подогрев переднего сиденья.
66	40A	Разморозка правого лобового стекла.
67	50A	Модуль управления кузовом 2.
68	40A	Обогреватель заднего стекла.
69	30A	Клапаны антиблокировочной системы.
70	30A	Пассажирское место.
71	60A	Дополнительный обогреватель №2.
72	30A	Задние сиденья с электроприводом.
73	20A	Подогрев задних сидений.
74	30A	Модуль водительского сиденья.
75	30A	Дополнительный обогреватель №1.
76	20A	Шестеренчатый масляный насос.
77	30A	Модуль сиденья с кондиционером.
78	40A	Модуль буксировки прицепа.
79	40A	Двигатель вентилятора.
80	40A	Электрический модуль ворот с грузоподъемностью.
81	40A	Инвертор 220В.
82	60A	Насос с антиблокировочной системой.
83	25A	Мотор дворника 1.
84	30A	Пусковой электромагнитный клапан.
85	20A	Подогреватель топлива.
86	–	Не используется.
87	50A	Вспомогательный двигатель вентилятора.
