Ford Galaxy (1995-2006) — блок предохранителей
Содержание
- Ford Galaxy (1995-2006) — Схема блока предохранителей
- Тип 1
- Блок предохранителей в салоне
- Дополнительный блок реле (под приборной панелью)
- Блок предохранителей в моторном отсеке
- Тип 2
- Дополнительные рейлинги (под водительским сиденьем)
- Центральный блок предохранителей (под приборной панелью, уровень 2)
- Центральный блок предохранителей (под приборной панелью, уровень 3)
Ford Galaxy (1995-2006) — Схема блока предохранителей
Год производства: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 годы.
Предохранитель прикуривателя (розетка) на Ford Galaxy 1995-2006 гг. Предохранитель 22 находится в блоке предохранителей в салоне.
Тип 1
Блок предохранителей в салоне
| Нет. | Ампер [A] | описание |
| 1 | 10 | Проход света по левой стороне; Корректировка левых боковых фар; Приборная доска. |
| 2 | 10 | Пройдите мимо светофоров с правой стороны, например Выровняйте свет справа, z Приборная доска |
| 3 | 3 | Подсветка номерного знака; Парковочные огни. |
| 4 | 20 | Задний дворник, 2-й теплообменник |
| 5 | 10 | Мотор стеклоочистителя; Моющие форсунки с подогревом. |
| 6 | 20 | Сильфонный нагреватель; Кондиционер |
| 7 | 5 | Задний фонарь с правой стороны; Габаритный фонарь с правой стороны. |
| 8 | 5 | Задний фонарь с левой стороны; Левый боковой габаритный фонарь. |
| 9 | 20 | Обогрев заднего стекла |
| 10 | 15 | Внешний выключатель света; Противотуманные огни; Задние противотуманные фары. |
| 11 | 10 | Светофоры с левой стороны; Сигнальная лампа дальнего света. |
| 12 | 10 | Светофоры справа |
| 13 | 10 | Корно |
| 14 | 15 | фонари заднего хода; Автоматическая коробка передач; Внутреннее освещение. |
| 15 | 10 | EWS или контроллер двигателя, подогреватель картера |
| 3 | EWS или блок управления двигателем; клапан СГР; клапан ВМВ; Блок управления EWS. | |
| 16 | 3 | Цифровые часы; Передние фонари салона; Приборная доска. |
| 17 | 10 | Индикатор направления |
| 18 | 10 | Переключатель топлива; Контроллер двигателя или топливный насос; Датчик Гего. |
| 19 | 30 | Электрический вентилятор |
| 20 | 10 | Выключатель стоп-сигнала; Стоп-сигналы; Сцепка прицепа. |
| 21 | 10 | Переднее и заднее освещение салона; Цифровые часы; Косметическая подсветка зеркала; Подсветка багажника; Радио; Приборная доска. |
| 22 | 10 | Более легкий |
| 23 | 7,5 | Вентилятор; Кондиционер. |
| 24 | 30 | Электродвигатель стеклоочистителя |
| 25 | 60 | Отопительная система |
| 3 | Блок управления двигателем | |
| 26 | 5 | Обогреватель датчика Hego |
| 27 | 50 | Обогрев лобового стекла |
| 28 | 30 | АБС – гидравлический блок |
| 29 | 30 | АБС – клапаны |
| 30 | 10 | Центральный замок |
| 31 | 10 | Звуковой сигнал (охранная сигнализация) |
| 32 | 10 | Аварийное освещение (противоугонная сигнализация) |
| 33 | 30 | Отопитель с дополнительным вентилятором |
| 34 | 25 | Задний вентилятор кондиционера |
| 35 | 20 | Фиксированный плюс (фаркоп) |
| 36 | 10 | телефон |
| 37 | 30 | Окна с электроприводом |
| 38 | 20 | Сиденья с электроприводом |
| 39 | 25 | Кондиционер с передним вентилятором |
| Реле | ||
| R1 | Дополнительное отопление | |
| R2 | Задний стеклоочиститель | |
| R3 | Силовое реле | |
| R4 | Аварийное реле | |
| R5 | – | |
| R6 | Указатель поворота | |
| R7 | Омыватели фар | |
| R8 | Система омывателей и стеклоочистителей (передняя часть) | |
| R9 | Корно | |
| R10 | Перемычка задних противотуманных фонарей | |
| R11 | Корно | |
| R12 | Топливный насос (бензин) | |
| Канделетт (дизель) | ||
| R13 | Световое реле | |
| R14 | Обогрев заднего стекла | |
| R15 | Реле включения стеклоочистителей | |
ЧИТАЙТЕ Ford Kuga (2022) – блок предохранителей и реле
Дополнительный блок реле (под приборной панелью)
| Нет. | Реле |
| 18 | Дополнительное отопление |
| 19 | Дневные ходовые огни |
| 20 | Блокировка свободного хода |
| 21 | Распашные задние окна |
| 22 | Обогрев лобового стекла |
| 23 | Сервотроник 4×4 |
| 24 | Реле подъемника лобового стекла |
| 25 | Реле отключения |
| 26 | Единица времени предупреждения |
Блок предохранителей в моторном отсеке
| Нет. | Ампер [A] | описание |
| 57 | 30 | Вторичный вентилятор |
| 58 | 40 | Двигатель вентилятора охлаждения |
| 59 | 30 | Колесо вентилятора охлаждения |
| 40 | ||
| Реле | ||
| 50 | 3. Положение вентилятора | |
| 51 | Глубокий вырез дроссельной заслонки | |
| 52 | 2. Положение вентилятора | |
| 53 | Реле выпуска | |
| 54 | 1. положение вентилятора | |
| Диоды безопасности водяного насоса | ||
| 55 | Автоматическая коробка передач | |
| 56 | Вторичный вентилятор | |

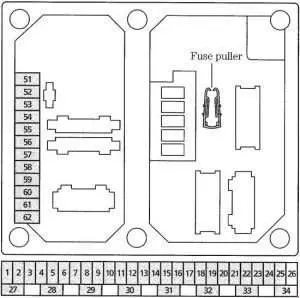

Тип 2
| Нет. | Ампер [A] | описание |
| 1 | 20 | Подогрев передних сидений |
| 2 | 10 | Электрические стеклоподъемники; Зеркала с электроприводом и подогревом; Задние стекла с электроприводом. |
| 3 | 5 | Цифровая док-станция; Подсветка бардачка; Люк на крыше; Помощь при парковке; Термовыключатель с внешней температурой; ABS; Кондиционер – контроль скорости; Навигационная система; Центральная распределительная коробка. |
| 4 | 10 | Управление двигателем; Система иммобилизации двигателя; Реверсивный свет. |
| 5 | 15 | Фонарь заднего хода; Автоматическая коробка передач; Полный привод. |
| 6 | 10 | Корно |
| 7 | 25 | Более легкий |
| 20 | ||
| 8 | 30 | Обогрев парковки; Дополнительный аккумулятор; Прицепное устройство. |
| 9 | 30 | АБС |
| 10 | 30 | АБС |
| 11 | 20 | Омыватели фар |
| 12 | 15 | Цифровые часы; Центральный замок; Задний стеклоочиститель; Люк. |
| 13 | 3 | Управление двигателем, реле отключения подачи топлива |
| 14 | 10 | Подача топлива (дизель) |
| 20 | Топливный насос; Реле зажигания. | |
| 15 | 30 | Удлиненный вентилятор охлаждения (2.8 и дизель) |
| 16 | 30 | Термовыключатель, скорость вентилятора охлаждения 1 |
| 17 | 10 | Автоматическая коробка передач |
| 30 | Канделетт (дизель 66кВт) | |
| 18 | 5 | Термовыключатель; Скорость вентилятора охлаждения 2; Кондиционер; Панель приборов; Увеличенная работа вентилятора охлаждения. |
| 19 | 5 | Центральный замок; Телефон; Панель приборов; диагностика; Радио; Кондиционер; Помощь при парковке. |
| 20 | 10 | Стоп-сигналы |
| 21 | 25 | Кондиционер |
| 30 | ||
| 22 | 25 | Кондиционер |
| 30 | ||
| 23 | 10 | Радио, CD-чейнджер |
| 24 | 25 | Отопитель (дизель) |
| 25 | 3 | Радио; Телефон; Звуковое предупреждение о непристегнутых ремнях безопасности; Центральная распределительная коробка. |
| 26 | 30 | Доброжелательность; Автоматическая коробка передач; Включить. |
| 27 | 25 | Охлаждающий вентилятор с длительным временем работы; Кондиционер; Задний и передний вентилятор; Подогрев лобового стекла; Отопление парковки. |
| 28 | 10 | Водяной насос (V6); охлаждающая жидкость для термопар; ABS; Увеличенная работа вентилятора охлаждения; Кондиционер; Переключатель стеклоочистителей. |
| 29 | 5 | Передний дворник; Моющие форсунки с подогревом; Реле вентилятора; Кондиционер; Центральная распределительная коробка; Обогрев парковки; Обогрев передних и задних стекол; Форсунки омывателя ветрового стекла с подогревом. |
| 30 | 3 | Освещение номерного знака |
| 31 | 15 | Передние противотуманные фары |
| 32 | 3 | Реле включения; Топливный насос; Контроль двигателя; Реле отключения топливного насоса; Канделетт (Дизель). |
| 33 | 25 | Дворники; Обогрев парковки; Дополнительный аккумулятор; Подсветка багажника; Фаркоп. |
| 34 | 25 | Вентилятор отопителя |
| Центральный блок предохранителей (под уровнем 1 панели приборов) | ||
| 51 | 20 | Обогреватель заднего стекла; Зеркала с подогревом. |
| 52 | 20 | Индикаторы направления |
| 53 | 10 | Реле отключения пользователя (внутреннее освещение) |
| 54 | 10 | Сигнал тревоги |
| 55 | 5 | Блок питания бортовой электроники |
| 56 | 5 | Правый боковой габаритный фонарь |
| 57 | 5 | Левый боковой габаритный фонарь |
| 58 | 10 | Корректор фар; Дневные ходовые огни (Скандинавия). |
| 59 | 10 | Яркий перекресток слева |
| 60 | 10 | Огни обгона с правой стороны |
| 61 | 10 | Светофоры слева |
| 62 | 10 | Светофоры с правой стороны |
ЧИТАЙТЕ Ford Kuga (2014-2015) – блок предохранителей и реле
Дополнительные рейлинги (под водительским сиденьем)
| Нет. | Ампер [A] | описание |
| 76 | 15 | Схватил за сапоги |
| 77 | 25 | Дополнительный аккумулятор (если установлен) |
| 30 | ||
| Реле | ||
| 20 | Дополнительное отопление | |

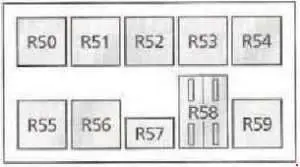

Центральный блок предохранителей (под приборной панелью, уровень 2)
| Нет. | описание |
| 1 | Вентилятор охлаждения уровня 2 (двигатели 2.0, 2.3 и DOHC) |
| Зеркала заднего вида с электроприводом (двигатель 2.8 и CD-V6) | |
| 2 | Вентилятор охлаждения Tier 1 (двигатели 2.0, 2.3 и DOHC) |
| Электрозеркала (двигатель 2.8 I CD-V6) | |
| 3 | Реле инвертора (двигатели 2.0 i и 2.3 i DOHC) |
| Радиоприемник (двигатель 2.8, CD-V6 и турбодизель) | |
| Катализатор (двигатели 2.8 и CD-V6) | |
| 4 | Дополнительное отопление, кондиционер. |
| Звуковой сигнал непристегнутого ремня безопасности (двигатели 2.8 и CD-V6) | |
| 5 | Вентилятор охлаждения двигателя (двигатели 2.8 и CD-V6 и турбодизельные двигатели) |
| 6 | Автоматическая коробка передач |
| 7 | Дополнительный нагрев, уровень охлаждающего вентилятора 2 |
| 8 | Омыватели фар |
| 9 | Дневные ходовые огни (Скандинавия) |
| 10 | Корно |
| 11 | Выключение акселератора |
| 12 | Кондиционер |
| 13 | Блокировочный диод (двигатели 2.8 и CD-V6 и турбодизели) |
| 14 | Система иммобилизации двигателя |
| 15 | Переключатель рециркуляции воздуха (кондиционер и стояночный отопитель) |
| 16 | Подъемные задние стекла с электроприводом |
| 17 | Дополнительное отопление |
| 18 | Система охлаждения |
| Магнитола (двигатель 2.8 e CD-V6) | |
| 19 | Блокирующий диод |
| Дизельное реле (дизельный двигатель с турбонаддувом) |

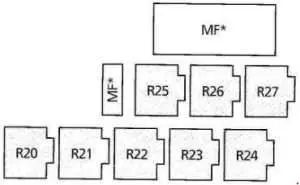

Центральный блок предохранителей (под приборной панелью, уровень 3)
| Нет. | Ампер [A] | описание |
| * | 50 | Обогрев лобового стекла |
| * | 30 | Электрические стеклоподъемники; Подъемно-подъемные задние стекла с электроприводом. |
| * | 80 | Свечи накаливания (дизельный двигатель) |
| * | 50 | Свечи накаливания (дизельный двигатель) |
| * | 30 | Вентилятор охлаждения уровня 2 |
| * | 40 | Охлаждающий вентилятор |
| * | 40 | Охлаждающий вентилятор |
| Реле | ||
| 20 | Дополнительное отопление | |
| 21 | Электродвигатель стеклоочистителя | |
| 22 | Впрыск вторичного воздуха | |
| Реле свечей зажигания – фаза 2 (турбодизельный двигатель) | ||
| 23 | Обогрев лобового стекла | |
| 24 | Топливный насос (бензиновые двигатели) | |
| Реле свечей накаливания (дизельный двигатель с турбонаддувом) | ||
| 25 | Кондиционер (двигатели 2.0 и 2.3 и DOHC) | |
| Реле свечей зажигания – фаза 1 (турбодизельный двигатель) | ||
| Вентилятор охлаждения (двигатель 2.8 и CD-V6) | ||
| 26 | Силовое реле при запуске | |
| * Расположение предохранителей зависит от модели. | ||
