Ford Fusion (европейская модель) (2002-2012 гг.) – блок предохранителей и реле

Применяется к новым автомобилям в годах:

2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

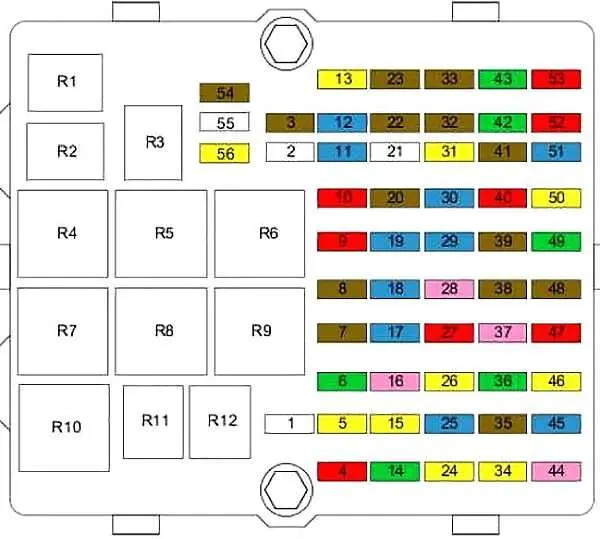

Схема блока предохранителей в салоне

Центральный блок предохранителей расположен за бардачком.

Откройте буфер обмена и очистите его содержимое. Нажмите на боковые стороны внутрь и опустите отделение для хранения.

Номер	Ампер [A]	описание
F1	–	Не используется
F2	–	Модуль буксировки прицепа
F3	7.5	Освещение
	–	Модуль буксировки прицепа
F4	10	Кондиционер, двигатель вентилятора
F5	вентиляции	АБС, ЕСП
F6	тридцать	АБС, ЕСП
F7	7.5	Автоматическая коробка передач
	15	Автоматическая коробка передач
F8	7.5	Электрические зеркала
F9	10	Ближний свет левый
F10	10	Правая фара ближнего света
F11	15	Дневное освещение
F12	15	Управление двигателем
F13	вентиляции	Управление двигателем, катализатор
F14	тридцать	закуска
F15	вентиляции	Помпа ди бензина
F 16	3	Управление двигателем (память PCM)
F17	15	Interruttore della Luce
F18	15	Радио, диагностический разъем
F19	15	Дневное освещение
F20	7.5	Панель приборов, энергосбережение, подсветка номерного знака, общий электронный модуль;
F21	–	Не используется
F22	7.5	Стояночные и габаритные огни (слева)
F23	7.5	Поворотные и габаритные фонари (справа)
F24	вентиляции	Центральный замок, звуковой сигнал, модуль GEM (ТВ).
F25	15	Аварийка, указатели поворотов (модуль GEM)
F26	вентиляции	Обогрев заднего стекла (модуль GEM)
F27	10	Рожок (модуль GEM)
	15	Рожок (модуль GEM)
F28	3	Аккумулятор, система зарядки
F29	15	легче
F30	15	Переключение
F31	10	Interruttore della Luce
	вентиляции	Модуль буксировки прицепа
F32	7.5	Зеркало с подогревом
F33	7.5	Панель приборов, энергосбережение, подсветка номерного знака, общий электронный модуль;
F34	вентиляции	Люк
F35	7.5	Подогрев передних сидений
F36	тридцать	Электрические окна
F37	3	АБС, ЕСП
F38	7.5	Общий электронный модуль (клемма 15)
F39	7.5	Воздушная подушка
F40	7.5	передача
	10	Ближний свет
F41	7.5	Автоматическая коробка передач
F42	тридцать	Обогрев лобового стекла
F43	тридцать	Обогрев лобового стекла
F44	3	Радио, диагностический разъем (клемма 75)
F45	15	Стоп-сигналы
F46	вентиляции	Дворники
F47	10	Задний стеклоочиститель
	10	Стеклоочиститель (H)
F48	7.5	Замена ламп
F49	тридцать	Двигатель вентилятора
F50	вентиляции	Противотуманные огни
F51	15	Вспомогательная розетка
F52	10	Левая фара дальнего света
F53	10	Правая фара дальнего света
F54	7.5	Модуль буксировки прицепа
F55	–	Не используется
F56	вентиляции	Модуль буксировки прицепа
Реле
R1	Электрические зеркала
	o
	Освещение
R2	Обогрев лобового стекла
	o
	Ближний свет
R3	Переключение
	o
	Дневное освещение
R4	Проектор ближнего света
	o
	Переключение
R5	Ослепительная фара
	o
	закуска
R6	Помпа ди бензина
	o
	Сложите зеркало
R7	закуска
	o
	Обогрев лобового стекла
R8	Ventilatore
	o
	Дневное освещение
	o
	закуска
R9	Дневное освещение
	o
	Управление двигателем
R10	Система загрузки
	o
	Сложите зеркало
R11	Управление двигателем
	o
	Помпа ди бензина
R12	Электрические зеркала
	o
	Реле экономии заряда батареи

ПРОЧИТАЙТЕ Ford Explorer (2020-2022) – блок предохранителей и реле

Блок предохранителей в моторном отсеке

Он прикреплен к аккумуляторной корзине.

Номер	Ампер [A]	описание
F1	80	Автономный отопитель (РТС)
F2	60	Автономный отопитель (РТС), TCU
F3	60	Дополнительный отопитель (РТС)/Свеча накаливания
F4	40	Вентилятор охлаждения, кондиционер
F5	60	Освещение, общий электронный модуль (GEM)
F6	60	Переключение
F7	60	Двигатель, освещение
F8	60	Обогрев лобового стекла, ABS, ESP.

Блок реле в моторном отсеке

Он расположен рядом с аккумулятором.

Номер	Реле
R1	Кондиционер
R2	Ventilatore
R3	Автономный отопитель (РТС)
	o
	Замена ламп
R4	Автономный отопитель (РТС)
