Ford Focus II (2004-2011) — Блок предохранителей
Содержание
Ford Focus II (2004-2011) — Схема блока предохранителей
Год производства: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Предохранитель прикуривателя (электророзетка) на Ford Focus II 2004-2011 гг. Предохранитель 39 находится в блоке предохранителей.

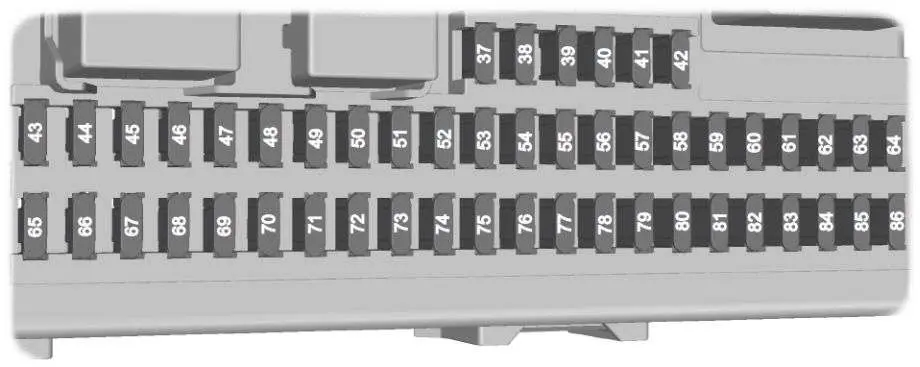

Центральный блок предохранителей
| Нет. | Ампер [A] | описание |
| 37 | 10 | Светофор слева |
| 38 | 10 | Светофор справа |
| 39 | 20 | Более легкий; Задняя розетка. |
| 40 | 20 | Мансардное окно с электроприводом |
| 41 | 20 | Модуль двери переднего пассажира |
| 42 | 7,5 | Обогрев зеркала |
| 43 | 10 | Блок питания электронных модулей (управление отоплением, рулевая колонка, ДПФ, приемник дистанционного управления, ДВД плеер, тревога). |
| 44 | 10 | Диагностический разъем |
| 45 | 10 | Дневные ходовые огни (стояночные огни) |
| 46 | 10 | Питание панели приборов Напряжение батареи; Центральный блок предохранителей. |
| 47 | 15 | Моечный насос; Моющие форсунки с подогревом. |
| 48 | 20 | Ближний свет и дневные ходовые огни |
| 49 | 15 | Питание для выключателя света Напряжение батареи |
| 50 | 20 | Дворники |
| 51 | 15 | Топливный насос |
| 52 | 25 | Обогрев заднего стекла |
| 53 | 7,5 | Парковочные/габаритные/задние фонари, левая сторона |
| 54 | 7,5 | Стояночные/габаритные/задние фонари – правая сторона |
| 55 | 20 | Центральный замок; Модуль водительской двери |
| 56 | 20 | Система бесключевого доступа |
| 57 | 10 | Складное электрозеркало или Сирена сигнализации с батарейным питанием. |
| 58 | 15 | Питание системных модулей звук с напряжением аккумулятора |
| 59 | 20 | Модуль буксировки прицепа |
| 60 | 15 | Световой луч вправо |
| 61 | 15 | Световой луч слева |
| 62 | 20 | Сиденье водителя с электроприводом |
| 63 | 25 | Окна с электроприводом |
| 64 | 20 | Не используется |
| 65 | 10 | Установка подушки безопасности |
| 66 | 7,5 | Питание для выключателя света напряжение зажигания |
| 67 | 10 | Электропитание панели приборов; Напряжение зажигания; Система иммобилизации двигателя. |
| 68 | 7,5 | Аксессуар приборной панели |
| 69 | 20 | Противотуманные огни |
| 70 | 10 | Блок питания электронных модулей Напряжение зажигания. |
| 71 | 10 | Дневные ходовые огни |
| 72 | 25 | Не используется |
| 73 | 7,5 | Освещение номерного знака |
| 74 | 15 | Стоп-сигналы |
| 75 | 10 | Модуль управления коробкой передач (модуль гидроусилителя руля, педаль газа, автоматическая коробка передач). |
| 76 | 7,5 | Электрический ручной тормоз (стоянка) |
| 77 | 25 | Реле центрального замка |
| 78 | 15 | Задний стеклоочиститель |
| 79 | 15 | Розетка в багажнике |
| 80 | 10 | Функция экономии заряда батареи; Внутреннее освещение. |
| 81 | 20 | Модуль задней правой двери багажника |
| 82 | 20 | Модуль левой задней двери |
| 83 | 10 | Модули аудиосистемы (Версия с расширенным оснащением) |
| 84 | 10 | Фонарь заднего хода; Питание зажигания к разъему прицепа. |
| 85 | 10 | Охлаждение |
| 86 | 20 | Обогрев передних сидений |

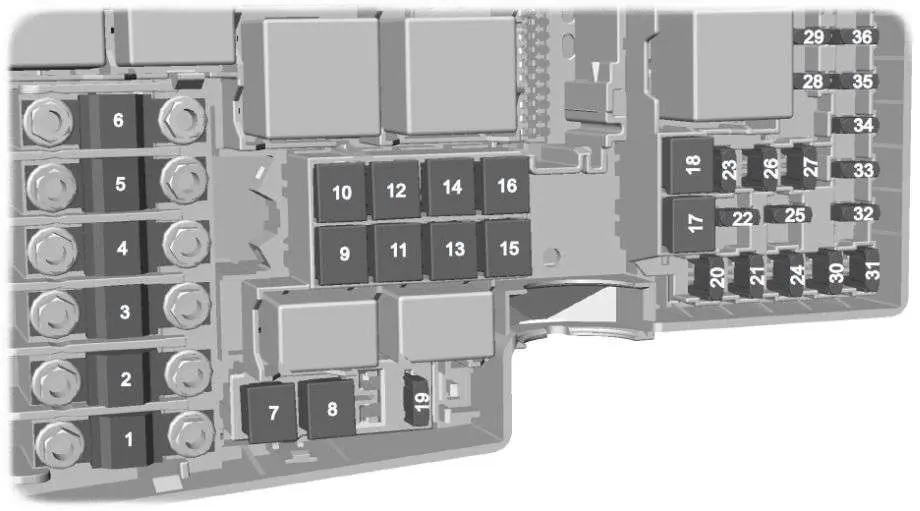

Дополнительный блок предохранителей в моторном отсеке, слева (со стороны водителя)
Вариант 1 – согласно польской инструкции.
ПРОЧИТАЙТЕ Ford Galaxy (1995-2006) – блок предохранителей
| Нет. | Ампер [A] | описание |
| 13 | 20 | Соленоид стартера |
| 21 | 20 | Программируемый подогреватель топлива или дополнительный обогреватель |
| 26 | 10 | Автоматическая коробка передач |
| 30 | 10 | Модуль управления двигателем |
| 32 | 10 | Лямбда-зонды 3 и 4 (Автомобили с бензиновыми двигателями) |
| 33 | 10 | Лямбда-зонды 1 и 2 (Автомобили с бензиновыми двигателями) |
| 35 | 10 | Модуль/клапаны/электромагниты система управления двигателем |
| 36 | 10 | Модуль управления коробкой передач |
Версия 2 – по английской инструкции для европейской версии.
| Нет. | Ампер [A] | описание |
| 1 | 50 | Вентилятор радиатора |
| 2 | 80 | Усилитель руля |
| 3 | 60 | Питание к центральному блоку предохранителей, контур 1. |
| 4 | 60 | Питание к центральному блоку предохранителей, контур 2. |
| 5 | 80 | Кондиционер |
| 6 | 60 | Дополнительный отопитель (только дизель) |
| 7 | 30 | Дополнительный отопитель (только дизель) |
| 8 | 20 | АБС, клапаны контроля тяги |
| 9 | 20 | Модуль управления приводом PCM (все версии, кроме Focus ST) |
| 9 | 30 | Модуль управления приводом PCM (соло Фокус СТ) |
| 10 | 30 | Приточный вентилятор |
| 11 | 20 | Interruttore di Accensione |
| 12 | 40 | Реле зажигания 15л |
| 13 | 20 | Соленоид стартера |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | 30 | Реле вентилятора радиатора |
| 16 | 40 | Обогрев ветрового стекла – левая сторона |
| 17 | 30 | Электрический стояночный тормоз (все версии, кроме кабриолета) |
| 17 | 30 | Модуль управления крышей (только кабриолет) |
| 18 | – | Не используется |
| 19 | 10 | модуль АБС |
| 20 | 15 | Корно |
| 21 | 20 | Дополнительный обогреватель |
| 22 | 10 | Модуль гидроусилителя руля |
| 23 | 30 | Омыватели фар |
| 24 | 15 | Дополнительный отопитель (только дизель) |
| 25 | 10 | Зажигание, реле |
| 26 | 10 | Автоматическая коробка передач |
| 27 | 10 | Муфта компрессора кондиционера |
| 28 | 10 | Контроль свечей накаливания (только дизель) |
| 29 | 10 | Двухзонный кондиционер |
| 30 | 10 | модуль управления силовым агрегатом PCM; Автоматическая коробка передач. |
| 31 | 10 | Интеллектуальный датчик системы зарядки аккумулятора. |
| 32 | 10 | Автоматическая коробка передач |
| 32 | 10 | Впрыск топлива (только Focus ST) |
| 33 | 10 | Лямбда-зонды (только бензиновая версия) |
| 33 | 10 | Клапан интеркулера (только дизель) |
| 33 | 20 | Лямбда-зонд (только Focus ST) |
| 34 | 10 | Форсунки; Трансформаторы зажигания. |
| 35 | 10 | модуль управления силовым агрегатом PCM; Клапаны; Соленоидные клапаны; (все версии, кроме Focus ST). |
| 35 | 15 | модуль управления силовым агрегатом PCM; Клапаны; Соленоидные клапаны; Подогрев коленвала (соло Фокус СТ). |
| 36 | 10 | Модуль управления трансмиссией PCM |
