Ford Focus (2015-2018) — Блок предохранителей
Содержание
Ford Focus (2015-2018) — Схема блока предохранителей
Год производства: 2015, 2016, 2017, 2018, 2019.
Предохранитель прикуривателя (розетка) Это предохранитель F61 (прикуриватель, задняя розетка) в блоке предохранителей панели приборов.
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей находится с правой стороны под перчаточным ящиком.
Вано моторе
Распределительная коробка расположена в моторном отсеке.
Багажное отделение
Панель предохранителей находится в багажнике, за аркой колеса, с левой стороны.
Схемы блока предохранителей
2015

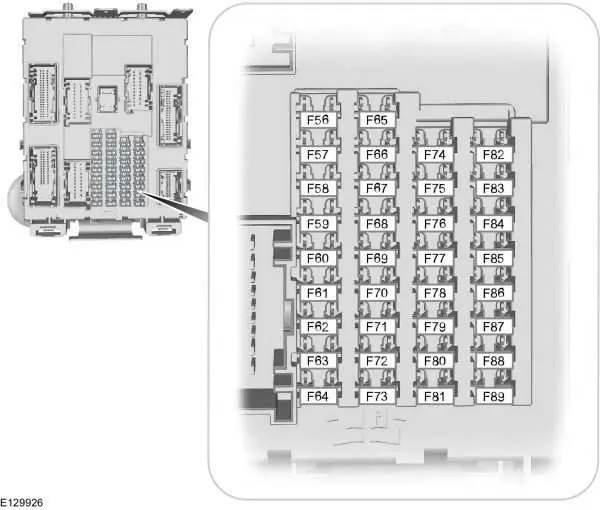

Пассажирский салон
Назначение предохранителей в салоне (2015 г.)
| Номер | Ампер [A] | описание |
|---|---|---|
| F56 | 20A | Заправка топливного насоса. |
| F57 | – | Не используется. |
| F58 | – | Не используется. |
| F59 | 5A | Блок питания пассивной противоугонной системы. |
| F60 | 10 | Внутреннее освещение; Комплект переключателей водительской двери; Подсветка бардачка; Освещение дверей; Электрический люк. |
| F61 | 20A | Более легкий; Задняя розетка. |
| F62 | – | Не используется. |
| F63 | – | Не используется. |
| F64 | – | Не используется. |
| F65 | 10 | Разблокируйте крышку багажника. |
| F66 | 20A | Замок водительской двери; Двойной замок. |
| F67 | 7,5 | Информационно-развлекательный дисплей; Навигация; Bluetooth-соединение для голосового управления вашим телефоном. |
| F68 | – | Не используется. |
| F69 | 5A | Приборная доска. |
| F70 | 20A | Центральный замок. |
| F71 | 7,5 | Кондиционер. |
| F72 | 7,5 | Модуль управления рулевым колесом. |
| F73 | 7,5 | Сирена аккумуляторная (сигнализация)». Бортовая система диагностики. |
| F74 | 15A | Дальний свет |
| F75 | 15A | Передние противотуманные фары. |
| F76 | 10 | Фонарь заднего хода. |
| F77 | 20A | Моечный насос. |
| F78 | 5A | Замок зажигания или кнопка запуска. |
| F79 | 15A | Аудиосистема, кнопки аварийки и блокировки дверей. |
| F80 | 20A | Электрический люк. |
| F81 | 5A | Радиочастотный приемник. |
| F82 | 20A | Заземление насоса стиральной машины. |
| F83 | 20A | Центральное закрытие на земле. |
| F84 | 20A | Отпирание водительской двери и двойная блокировка на земле. |
| F85 | 7,5 | Контроль качества напряжения (КЛ15); Модуль ручного обогрева кондиционера; Дополнительный отопитель; Камера предвидения рисков; Радио; Модуль крыши. |
| F86 | 10 | Система хранения; Модуль ручного отопителя кондиционера; Система отключения подушки безопасности пассажира. |
| F87 | 15A | Подогрев руля. |
| F88 | – | Не используется. |
| F89 | – | Не используется. |

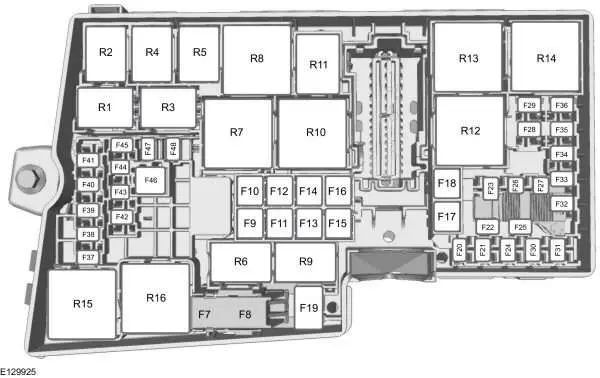

Вано моторе
Назначение предохранителей в блоке управления (2015 г.)
| Номер | Ампер [A] | описание |
|---|---|---|
| F7 | 40A | Насос с антиблокировочной системой; Электронный клапан программы стабилизации. |
| F8 | 30A | Электронный клапан программы стабилизации. |
| F9 | 30A | Обогреватель заднего стекла. |
| F10 | 40A | Двигатель вентилятора отопителя. |
| F11 | 30 | По модулю старт-стоп. |
| F12 | 30A | Системы управления двигателем; Реле рециркуляции отработавших газов. |
| F13 | 30A | Реле стартера. |
| F14 | 25 | Задние электростеклоподъемники (без дверного контроллера). |
| F15 | 25A | Модуль управления коробкой передач; Вентилятор охлаждения — 1.0 л EcoBoost. |
| F 16 | – | Не используется. |
| F17 | – | Не используется. |
| F18 | 20A | Дворники. |
| F19 | 5A | Модуль программы электронной стабилизации. |
| F20 | 15 | Рог. |
| F21 | 5A | Выключатель стоп-сигнала. |
| F22 | 15 | Система мониторинга батареи |
| F23 | 5A | Катушки реле; Модуль переключателя управления освещением. |
| F24 | 5A | Обогрев переднего заднего стекла. |
| F25 | 10 | Электрические наружные зеркала. |
| F26 | 15 | Модуль управления коробкой передач — 2.0 л GDI. |
| F26 | 20A | Модуль управления коробкой передач — 1.0 л Ecoboost. |
| F27 | 15 | Муфта кондиционера. |
| F28 | – | Не используется. |
| F29 | 10 | Стоп-старт для инверсии камеры; Информационная система слепых зон. |
| F30 | – | Не используется. |
| F31 | – | Не используется. |
| F32 | 10 | Модуль управления коробкой передач; Датчик положения коленчатого вала; Датчик положения распредвала. |
| F33 | 15 | Датчик массового расхода воздуха — 2.0 GDI. Катушки зажигания — 1.0 л EcoBoost. |
| F34 | 10 | Работает с водяным насосом; Регулируемые клапаны; Клапан продувки канистры. |
| F35 | 10 | Датчик положения коленчатого вала; Универсальный датчик кислорода в выхлопных газах с подогревом; Клапан продувки цилиндра. |
| F36 | 5A | Активный сетчатый затвор. |
| F37 | 15 | Дневной свет; Модуль управления фарами |
| F38 | 15 | Переключатель управления коробкой передач. |
| F39 | – | Не используется. |
| F40 | 5A | Электроусилитель руля. |
| F41 | 20A | Питание блока управления кузовным оборудованием KL15. |
| F42 | 15A | Задний стеклоочиститель. |
| F43 | 15A | Адаптивные фары. |
| F44 | – | Не используется. |
| F45 | – | Не используется. |
| F46 | 25A | Электрические стеклоподъемники. |
| F47 | 7,5A | Наружные зеркала с подогревом. |
| F48 | – | Не используется. |
| Курьер | ||
| R1 | Микротрансмиттер | Вентиляция интеркулера. |
| R2 | Микротрансмиттер | Рог. |
| R3 | Микротрансмиттер | Обогреватель лобового стекла (частичный обогрев лобового стекла). |
| R4 | – | Не используется. |
| R5 | Микротрансмиттер | Задний стеклоочиститель. |
| R6 | – | Не используется. |
| R7 | – | Не используется. |
| R8 | Силовое реле | Задержка подачи дополнительного питания. |
| R9 | – | Не используется. |
| R10 | Мини-реле | Реле стартера. |
| R11 | Микротрансмиттер | Муфта кондиционера. |
| R12 | Силовое реле | Реле вентилятора охлаждения. |
| R13 | Мини-реле | Двигатель вентилятора. |
| R14 | Мини-реле | Модуль управления коробкой передач. |
| R15 | Силовое реле | Обогреватель заднего стекла. |
| R16 | Силовое реле | Включить. |
ботинок
Назначение предохранителей в багажнике (2015 г.)
ПРОЧИТАЙТЕ Ford C-MAX Hybrid (2014-2015) – Блок предохранителей
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | 5A | Реле зажигания. |
| F2 | – | Не используется. |
| F3 | 5A | Бесключевые дверные ручки автомобиля. |
| F4 | 25A | Дверной модуль (передний левый) (электростеклоподъемники, центральный замок, зеркала заднего вида с электроприводом, наружные зеркала с подогревом). |
| F5 | 25A | Дверной модуль (передний правый) (электростеклоподъемники, центральный замок, зеркала заднего вида с электроприводом, наружные зеркала с подогревом). |
| F6 | 25A | Модуль двери (задний левый) (стеклоподъемник). |
| F7 | 25A | Модуль двери (задний правый) (стеклоподъемник). |
| F8 | – | Не используется. |
| F9 | 25A | Электропривод водительского сиденья. |
| F10 | 25A | Усилитель для цифровой обработки сигналов. |
| F11 | 5A | Переключатель клавиатуры. |
| F12 | – | Не используется. |
| F13 | – | Не используется. |
| F14 | – | Не используется. |
| F15 | – | Не используется. |
| F 16 | – | Не используется. |
| F17 | – | Не используется. |
| F18 | – | Не используется. |
| F19 | – | Не используется. |
| F20 | – | Не используется. |
| F21 | – | Не используется. |
| F22 | – | Не используется. |
| F23 | – | Не используется. |
| F24 | – | Не используется. |
| F25 | – | Не используется. |
| F26 | – | Не используется. |
| F27 | – | Не используется. |
| F28 | – | Не используется. |
| F29 | 5A | Мониторинг слепых зон; Камера заднего вида без модуля старт-стоп. |
| F30 | 5A | Форма помощи при парковке. |
| F31 | – | Не используется. |
| F32 | – | Не используется. |
| F33 | – | Не используется. |
| F34 | 15 | Подогрев водительского сиденья. |
| F35 | 15 | Подогрев переднего пассажирского сиденья. |
| F36 | – | Не используется. |
| F37 | – | Не используется. |
| F38 | – | Не используется. |
| F39 | – | Не используется. |
| F40 | – | Не используется. |
| F41 | – | Не используется. |
| F42 | – | Не используется. |
| F43 | – | Не используется. |
| F44 | – | Не используется. |
| F45 | – | Не используется. |
| F46 | – | Не используется. |
| Курьер | ||
| R1 | Силовое реле | Выключатель. |
| R2 | – | Не используется. |
| R3 | – | Не используется. |
| R4 | – | Не используется. |
| R5 | – | Не используется. |
| R6 | – | Не используется. |
2016, 2017
Пассажирский салон
Назначение предохранителей в салоне (2016, 2017)
| Номер | Ампер [A] | описание |
|---|---|---|
| F56 | 20A | Заправка топливного насоса. |
| F57 | – | Не используется. |
| F58 | – | Не используется. |
| F59 | 5A | Питание пассивной противоугонной системы. |
| F60 | 10 | Внутреннее освещение; Комплект переключателей водительской двери; Подсветка бардачка; Окружающее освещение; Электрический люк. |
| F61 | 20A | Передняя зажигалка. Розетка во втором ряду. |
| F62 | – | Не используется. |
| F63 | – | Не используется. |
| F64 | – | Не используется. |
| F65 | 10 | Разблокируйте крышку багажника. |
| F66 | 20A | Замок водительской двери. |
| F67 | 7,5 | Информационно-развлекательный дисплей; Навигация; Модуль СИНХР. |
| F68 | – | Не используется. |
| F69 | 5A | Приборная доска. |
| F70 | 20A | Центральный замок. |
| F71 | 7,5 | Кондиционер. |
| F72 | 7,5 | Модуль управления рулевым колесом. |
| F73 | 7,5 | Сирена с батарейным питанием (сигнализация); Бортовая система диагностики. |
| F74 | 15A | Фара (дальний свет). |
| F75 | 15A | Передние противотуманные фары. |
| F76 | 10 | Фонарь заднего хода. |
| F77 | 20A | Моечный насос. |
| F78 | 5A | Замок зажигания или кнопка запуска. |
| F79 | 15A | Аудиосистема, кнопки аварийки и блокировки дверей. |
| F80 | 20A | Электрический люк. |
| F81 | 5A | Радиочастотный приемник. |
| F82 | 20A | Заземление насоса стиральной машины. |
| F83 | 20A | Центральное закрытие на земле. |
| F84 | 20A | Порт драйвера освобождает заземление. |
| F85 | 7,5 | Контроль качества напряжения (КЛ15); Модуль ручного обогрева кондиционера; Камера прогнозирования опасностей; Радио; Модуль крыши. |
| F86 | 10 | Система хранения; Датчик веса пассажира. |
| F87 | 15A | Подогрев руля. |
| F88 | – | Не используется. |
| F89 | – | Не используется. |
Вано моторе
Назначение предохранителей в коробке комбинации приборов (2016, 2017 г.в.)
| Номер | Ампер [A] | описание |
|---|---|---|
| F7 | 40A | Насос с антиблокировочной системой; Клапан контроля тяги. |
| F8 | 30A | Клапан контроля тяги. |
| F9 | 30A | Обогреватель заднего стекла. |
| F10 | 40A | Двигатель вентилятора отопителя. |
| F11 | 30A | По модулю старт-стоп. |
| F12 | 30A | Системы управления двигателем; Реле рециркуляции отработавших газов. |
| F13 | 30A | Доброжелательность. |
| F14 | 25A | Задние электростеклоподъемники (без дверного контроллера). |
| F15 | 25A | Модуль управления коробкой передач; Вентилятор охлаждения — 1.0 л EcoBoost. |
| F 16 | – | Не используется. |
| F17 | – | Не используется. |
| F18 | 20A | Дворники. |
| F19 | 5A | Модуль контроля тяги. |
| F20 | 15A | Рог. |
| F21 | 5A | Выключатель стоп-сигнала. |
| F22 | 15 | Система мониторинга батареи |
| F23 | 5A | Катушки реле; Модуль переключателя управления освещением. |
| F24 | 5A | Частичный подогрев ветрового стекла с правой стороны. |
| F25 | 10 | Наружные зеркала с электроприводом (без дверного контроллера). |
| F26 | 15A | Модуль управления коробкой передач — 2.0 л GDI. |
| F26 | 20A | Модуль управления коробкой передач — 1.0 л Ecoboost. |
| F27 | 15 | Муфта кондиционера. |
| F28 | – | Не используется. |
| F29 | 10 | Стоп-старт. |
| F30 | – | Не используется. |
| F31 | – | Не используется. |
| F32 | 10 | Модуль управления коробкой передач; Датчик положения коленчатого вала; Датчик положения распредвала. |
| F33 | 15 | Датчик массового расхода воздуха – 2.0 GDI; Катушки зажигания — 1.0 л EcoBoost. |
| F34 | 10 | Работает с водяным насосом; Регулируемые клапаны; Клапан продувки канистры. |
| F35 | 10 | Датчик положения коленчатого вала; Универсальный датчик кислорода в выхлопных газах с подогревом; Клапан продувки цилиндра. |
| F36 | 5A | Активный сетчатый затвор. |
| F37 | 15 | Дневной свет; Модуль управления фарами |
| F38 | 15 | Тумблер модуля управления коробкой передач (переключаемый заряд аккумулятора). |
| F39 | 15 | Подогрев водительского сиденья. |
| F40 | 5A | Электроусилитель руля. |
| F41 | 20A | Питание блока управления кузовным оборудованием KL15. |
| F42 | 15 | Мотор заднего дворника. |
| F43 | 15 | Фара в сборе (динамически складывающийся двигатель). |
| F44 | – | Не используется. |
| F45 | 15 | Подогрев пассажирского сиденья. |
| F46 | 25A | Электростеклоподъемники (без дверного контроллера). |
| F47 | 7,5 | Наружные зеркала с подогревом (без дверного контроллера). |
| F48 | – | Не используется. |
| Курьер | ||
| R1 | Микротрансмиттер | Вентиляция интеркулера. |
| R2 | Микротрансмиттер | Рог. |
| R3 | Микротрансмиттер | Обогреватель лобового стекла (частичный обогрев лобового стекла). |
| R4 | – | Не используется. |
| R5 | Микротрансмиттер | Задний стеклоочиститель. |
| R6 | – | Не используется. |
| R7 | – | Не используется. |
| R8 | Силовое реле | Задержка подачи дополнительного питания. |
| R9 | – | Не используется. |
| R10 | Мини-реле | Реле стартера. |
| R11 | Микротрансмиттер | Муфта кондиционера. |
| R12 | Силовое реле | Реле вентилятора охлаждения. |
| R13 | Мини-реле | Двигатель вентилятора. |
| R14 | Мини-реле | Модуль управления коробкой передач. |
| R15 | Силовое реле | Обогреватель заднего стекла. |
| R16 | Силовое реле | Включить. |
ботинок
Назначение предохранителей в багажнике (2016, 2017)
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | 5A | Реле зажигания. |
| F2 | – | Не используется. |
| F3 | 5A | Бесключевые дверные ручки автомобиля. |
| F4 | 25A | Дверной модуль (передний левый) (электростеклоподъемники, центральный замок, подогрев наружных зеркал). |
| F5 | 25A | Дверной модуль (передний правый) (электростеклоподъемники, центральный замок, подогрев наружных зеркал). |
| F6 | 25A | Модуль двери (задний левый) (стеклоподъемник). |
| F7 | 25A | Модуль двери (задний правый) (стеклоподъемник). |
| F8 | – | Не используется. |
| F9 | 25A | Электрическая регулировка сиденья водителя. |
| F10 | 25A | Усилитель для цифровой обработки сигналов. |
| F11 | 5A | Переключатель клавиатуры. |
| F12 | – | Не используется. |
| F13 | – | Не используется. |
| F14 | – | Не используется. |
| F15 | – | Не используется. |
| F 16 | – | Не используется. |
| F17 | – | Не используется. |
| F18 | – | Не используется. |
| F19 | – | Не используется. |
| F20 | – | Не используется. |
| F21 | – | Не используется. |
| F22 | – | Не используется. |
| F23 | – | Не используется. |
| F24 | – | Не используется. |
| F25 | – | Не используется. |
| F26 | – | Не используется. |
| F27 | – | Не используется. |
| F28 | – | Не используется. |
| F29 | 5A | Мониторинг слепых зон; Камера заднего вида без модуля старт-стоп. |
| F30 | 5A | Форма помощи при парковке. |
| F31 | – | Не используется. |
| F32 | – | Не используется. |
| F33 | – | Не используется. |
| F34 | – | Не используется. |
| F35 | – | Не используется. |
| F36 | – | Не используется. |
| F37 | – | Не используется. |
| F38 | – | Не используется. |
| F39 | – | Не используется. |
| F40 | – | Не используется. |
| F41 | – | Не используется. |
| F42 | – | Не используется. |
| F43 | – | Не используется. |
| F44 | – | Не используется. |
| F45 | – | Не используется. |
| F46 | – | Не используется. |
| Курьер | ||
| R1 | Силовое реле | Выключатель. |
| R2 | – | Не используется. |
| R3 | – | Не используется. |
| R4 | – | Не используется. |
| R5 | – | Не используется. |
| R6 | – | Не используется. |
2018
Пассажирский салон
Назначение предохранителей в салоне (2018 г.)
ПРОЧИТАЙТЕ Ford Explorer (2022) – блок предохранителей
| Номер | Ампер [A] | описание |
|---|---|---|
| F56 | 20 | Топливный насос. |
| F57 | – | Не используется. |
| F58 | 5 | Не используется (резерв). |
| F59 | 5 | Пассивная противоугонная система. |
| F60 | 10 | Внутренняя лампа; Модуль окружающего освещения; Люк на крыше; Модуль левой передней двери. |
| F61 | 20 | Более легкий. Задняя подача. |
| F62 | 5 | Не используется (резерв). |
| F63 | 10 | Не используется (резерв). |
| F64 | – | Не используется. |
| F65 | 10 | Переключатель открытия наклонной заслонки. |
| F66 | 20 | Замок водительской двери. |
| F67 | 7,5 | Информационно-развлекательный дисплей; Навигационный модуль; Модуль СИНХР. |
| F68 | – | Не используется. |
| F69 | 5 | Приборная доска. |
| F70 | 20 | Центральный замок. |
| F71 | 7,5 | Модуль климат-контроля. |
| F72 | 7,5 | Модуль маховика. |
| F73 | 7,5 | Сигнал резервной батареи Дополнительный блок управления бортовой диагностикой А. |
| F74 | 15 | Светофор. |
| F75 | 15 | Передние противотуманные фары. |
| F76 | 10 | Фонарь заднего хода. |
| F77 | 20 | Насос омывателя лобового стекла; Насос заднего омывателя. |
| F78 | 5 | Выключатель питания с кнопкой. |
| F79 | 15 | Аудиоблок; Аварийный выключатель освещения; Электрические дверные замки. |
| F80 | 20 | Люк |
| F81 | 5 | Радиочастотный приемник. |
| F82 | 20 | Насос омывателя лобового стекла; Насос заднего омывателя. |
| F83 | 20 | Модуль управления слежением и блокировкой. |
| F84 | 20 | Отпирание водительской двери. |
| F85 | 7,5 | Контроль качества напряжения; Муфта кондиционера; Передняя камера помощи при парковке; Аудиоблок; Люк. |
| F86 | 10 | Дополнительная удерживающая система; Система обнаружения пассажиров. |
| F87 | 15 | Подогрев руля. |
| F88 | – | Не используется. |
| F89 | – | Не используется. |
Вано моторе
Назначение предохранителей в коробке комбинации приборов (2018)
| Номер | Ампер [A] | описание |
|---|---|---|
| F7 | 40 | Система предотвращения блокировки колес; Клапан контроля тяги. |
| F8 | 30 | Клапан контроля тяги. |
| F9 | 30 | Обогреватель заднего стекла. |
| F10 | 40 | Двигатель вентилятора. |
| F11 | 30 | Автостарт-стоп. |
| F12 | 30 | Реле модуля управления тяговым поездом. |
| F13 | 30 | Доброжелательность. |
| F14 | 25 | Задние электростеклоподъемники. |
| F15 | 25 | Модуль управления коробкой передач; Вентилятор охлаждения (1.0 л EcoBoost). |
| F 16 | 20 | Датчик контроля заряда батареи |
| F17 | – | Не используется. |
| F18 | 20 | Дворники. |
| F19 | 5 | Модуль контроля тяги. |
| F20 | 15 | Рог. |
| F21 | 5 | Выключатель стоп-сигнала. |
| F22 | 5 | Модуль управления системой помощи при парковке. |
| F23 | 5 | Обмотки реле компрессора кондиционера». Управление освещением. |
| F24 | 5 | Обогрев лобового стекла с правой стороны. |
| F25 | 10 | Внешние зеркала. |
| F26 | 15 | Модуль управления коробкой передач (2.0L GDI). |
| F26 | 20 | Модуль управления коробкой передач (1.0 л Ecoboost). |
| F27 | 15 | Муфта кондиционера. |
| F28 | 5 | Задняя камера. |
| F29 | 10 | Автоматический запуск. |
| F30 | – | Не используется. |
| F31 | 5 | Задержка аксессуаров. |
| F32 | 10 | Модуль управления коробкой передач; Датчик положения коленчатого вала; Датчик положения распредвала. |
| F33 | 15 | Датчик массового расхода воздуха (2.0 GDI); Катушка зажигания (1.0 л EcoBoost). |
| F34 | 10 | Насос охлаждающей жидкости; Выпускной клапан для поглощения паров топлива; Звуковой имитатор исполнительного клапана; Перепускной клапан турбокомпрессора; Регулирующий клапан перепускной заслонки; Компрессор кондиционера; Масляный насос; Гидравлический регулирующий клапан турбокомпрессора с регулируемыми лопастями; Переменный впускной клапан; Компрессор переменной производительности с внешним управлением. |
| F35 | 10 | Датчик положения коленчатого вала; Датчик кислорода с подогревом; Продувочный клапан для поглощения паров топлива. |
| F36 | 5 | Активный сетчатый затвор. |
| F37 | 15 | Дневной свет; Модуль управления фарами. |
| F38 | 15 | Модуль управления коробкой передач. |
| F39 | 15 | Подогрев водительского сиденья. |
| F40 | 5 | Электронный усилитель руля. |
| F41 | 20 | Модуль управления кузовным оборудованием. |
| F42 | 15 | Мотор заднего дворника. |
| F43 | 15 | Идти. |
| F44 | – | Не используется. |
| F45 | 15 | Подогрев пассажирского сиденья. |
| F46 | 25 | Электрические стеклоподъемники. |
| F47 | 7,5 | Наружные зеркала с подогревом. |
| F48 | – | Не используется. |
| Номер повторной передачи | ||
| R1 | Вентилятор. | |
| R2 | Рог. | |
| R3 | Реле обогрева лобового стекла. | |
| R4 | Не используется. | |
| R5 | Задний стеклоочиститель. | |
| R6 | Не используется. | |
| R7 | Задержка аксессуаров. | |
| R8 | Задержка аксессуаров. | |
| R9 | Не используется. | |
| R10 | Стартовый курьер. | |
| R11 | Муфта кондиционера. | |
| R12 | Реле вентилятора охлаждения. | |
| R13 | Двигатель вентилятора. | |
| R14 | Модуль управления коробкой передач. | |
| R15 | Обогреватель заднего стекла. | |
| R16 | Включить. |
ботинок
Назначение предохранителей в багажнике (2018 г.)
ПРОЧИТАЙТЕ Ford Edge (2015 г.) – блок предохранителей и реле
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | – | Не используется. |
| F2 | – | Не используется. |
| F3 | 5 | Дистанционный вход без ключа. |
| F4 | 25 | Электростеклоподъемники слева; Центральный замок; Наружное зеркало с подогревом слева. |
| F5 | 25 | Электростеклоподъемники передние справа; Центральный замок; Также подогрев наружного зеркала. |
| F6 | 25 | Источник питания для левого заднего стекла. |
| F7 | 25 | Электростеклоподъемники задние справа. |
| F8 | – | Не используется. |
| F9 | 25 | Электросистема водительского сиденья. |
| F10 | 25 | Антенный усилитель аудиоблока. |
| F11 | 5 | Дистанционный вход без ключа. |
| F12 | – | Не используется. |
| F13 | – | Не используется. |
| F14 | – | Не используется. |
| F15 | – | Не используется. |
| F 16 | – | Не используется. |
| F17 | – | Не используется. |
| F18 | – | Не используется. |
| F19 | – | Не используется. |
| F20 | – | Не используется. |
| F21 | – | Не используется. |
| F22 | – | Не используется. |
| F23 | – | Не используется. |
| F24 | – | Не используется. |
| F25 | – | Не используется. |
| F26 | – | Не используется. |
| F27 | – | Не используется. |
| F28 | – | Не используется. |
| F29 | – | Не используется. |
| F30 | – | Не используется. |
| F31 | – | Не используется. |
| F32 | – | Не используется. |
| F33 | – | Не используется. |
| F34 | – | Не используется. |
| F35 | – | Не используется. |
| F36 | – | Не используется. |
| F37 | – | Не используется. |
| F38 | – | Не используется. |
| F39 | – | Не используется. |
| F40 | – | Не используется. |
| F41 | – | Не используется. |
| F42 | – | Не используется. |
| F43 | – | Не используется. |
| F44 | – | Не используется. |
| F45 | – | Не используется. |
| F46 | – | Не используется. |
| Номер повторной передачи | ||
| R1 | Не используется. | |
| R2 | Не используется. | |
| R3 | Не используется. | |
| R4 | Не используется. | |
| R5 | Не используется. | |
| R6 | Не используется. |
