Ford Fiesta (2008 июля 07 г., 21 января 2009 г.) — Блок предохранителей

18.01.2024 /

Ford Fiesta (2008 июля 07 г. 21 января 2009 г.) — Схема блока предохранителей

Год производства: 2008, 2009.

Предохранитель прикуривателя (электрическая розетка) в Ford Fiesta (2008 июля 07 г.) Предохранитель 18 находится в блоке предохранителей в салоне.

Блок предохранителей в моторном отсеке

Ford Fiesta mk7 — предохранители — моторный отсек
Нет.Усилитель [А]описание
140модуль АБС
30Модуль АБС ESP
260Вентилятор системы охлаждения с

высокоскоростной.

340Вентилятор системы охлаждения
30Низкая скорость вентилятора

системы охлаждения.

430Вентилятор отопителя
560Питание блока предохранителей в

Пассажирский салон (аккумулятор).

630Модуль управления кузовным оборудованием
760Питание блока предохранителей в

Пассажирский салон (зажигание).

860свечи накаливания
960Обогрев лобового стекла
10–Не используется
1130Реле стартера
1210Реле дальнего света слева
1310Реле дальнего света справа
1410Реле левого света
1510Реле правого ближнего света
1615Модуль управления силовой установкой;

Вентилятор высокого и низкого охлаждения.

1715Датчики кислорода с подогревом (HEGO)

(бензиновые двигатели).

20Силовой модуль (дизельные двигатели)
1810Коробка передач FN (автомат)
19–Не используется
20–Не используется
21–Не используется
2215Питание от аккумулятора для управления освещением.
2315Передние противотуманные фары
2415Индикаторы направления
2510Дневные ходовые огни
267,5Электровыключатель наружных зеркал;

Зеркала заднего вида с электроприводом складывания;

Электрические стеклоподъемники

(водительская дверь).

277,5Модуль управления коробкой передач
2820АБС, по модулю ESP
2910Муфта кондиционера
30–Не используется
31–Не используется
3220Рог;

Экономия батареи;

Бесключевой модуль автомобиля.

3320Обогрев заднего стекла
3420Реле топливного насоса;

Масляный нагреватель.

35–Не используется
36–Не используется
37–Не используется
38–Не используется
39–Не используется
40–Не используется

ПРОЧИТАЙТЕ Ford Galaxy (2006–2015) — блок предохранителей

Нет.описание
R1Вентилятор системы охлаждения
R2Канделетт (соло DV4, этап 4);

Подогрев лобового стекла.

R3Модуль управления силовым агрегатом
R4Дальний свет
R5Погруженные балки
R6Дневные ходовые огни
R7Вентилятор охлаждения двигателя
R8Аввиаменто
R9Муфта кондиционера
R10Передние противотуманные фары
R11Топливный насос;

Подогреватель топлива.

R12Фонарь заднего хода
R13Вентилятор отопителя

Блок предохранителей в салоне – тип 1

Ford Fiesta (2008 июля 07 г., 21 января 2009 г.) — Блок предохранителейFord Fiesta (2008 июля 07 г., 21 января 2009 г.) — Блок предохранителейFord Fiesta (2008 июля 07 г., 21 января 2009 г.) — Блок предохранителей

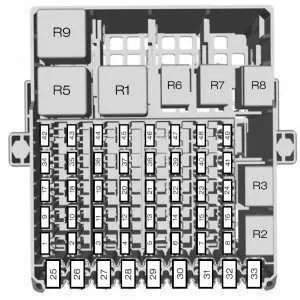

Ford Fiesta MK7 — предохранители — салон — тип 1
Нет.Усилитель [А]описание
17,5Включить;

Датчик дождя;

Подогрев лобового стекла.

210Стоп-сигналы
37,5Фонарь заднего хода;

Инверсионная камера (ВП).

47,5Регулировка угла наклона фар
520Уборочные машины
615Задний стеклоочиститель
715Моечный насос
810Помощь при парковке

(автомобили с системой помощи при парковке

помощь при парковке спереди).

9–Не используется
107,5Сиденья с подогревом
11–Не используется
1210Модульная подушка безопасности
1310Включить;

Электроусилитель руля;

Приборная доска;

Пассивная противоугонная система;

АБС

147,5Модуль управления силовой установкой;

Коробка передач;

Топливный насос.

157,5Системный звук;

Приборная доска.

167,5Наружное зеркало с подогревом
1715Interruttore di Accensione
1820Более легкий;

Передняя розетка.

1915Разъем для передачи данных
2020Буксирный модуль
2115Системный звук;

Навигация;

Блютуз.

227,5Приборная доска
237,5Многофункциональный дисплей;

Часы;

Внутренний сканер;

Вентиляционное отопление;

Панель кондиционера.

24–Не используется
2530Электрические окна

(лоб).

2630Обогрев лобового стекла,

левая сторона.

2730Обогрев лобового стекла,

Правая сторона.

Релеописание
R1Переключение

Блок предохранителей в салоне – тип 2

Ford Fiesta (2008 июля 07 г., 21 января 2009 г.) — Блок предохранителейFord Fiesta (2008 июля 07 г., 21 января 2009 г.) — Блок предохранителейFord Fiesta (2008 июля 07 г., 21 января 2009 г.) — Блок предохранителей
Ford Fiesta MK7 — предохранители — блок предохранителей в салоне — тип 2
Нет.Усилитель [А]описание
17,5Включить;

Датчик дождя;

Подогрев лобового стекла.

210Стоп-сигналы
37,5Луче ди Ретромарсия
47,5Регулировка угла наклона фар
520Уборочные машины
615Задний стеклоочиститель
715Моечный насос
810Помощь при парковке

(автомобили с системой помощи при парковке

помощь при парковке спереди).

9–Не используется
107,5Сиденья с подогревом
11–Не используется
1210Модульная подушка безопасности
1310Включить;

Электроусилитель руля;

Приборная доска;

Пассивная противоугонная система;

ABS.

147,5Модуль управления силовой установкой;

Коробка передач;

Топливный насос.

157,5Системный звук;

Приборная доска.

167,5Наружное зеркало с подогревом
1715Interruttore di Accensione
1820Более легкий;

Передняя розетка.

1915Разъем для передачи данных
2020Буксирный модуль
2115Системный звук;

Навигация;

Блютуз.

227,5Приборная доска
237,5Многофункциональный дисплей;

Часы;

Внутренний сканер;

Нагревательная панель;

Панель вентиляции и кондиционирования.

24–Не используется
2530Электрические стеклоподъемники (передние)
2630Обогрев лобового стекла, левая сторона
2730Обогрев лобового стекла, правая сторона
2830Модуль качества напряжения
29–Не используется
3020Более легкий;

Передняя розетка.

3130Электрические стеклоподъемники (задние)
32–Не используется
33–Не используется
3420Вход без ключа
3520Вход без ключа
36–Не используется
37–Не используется
38–Не используется
39–Не используется
40–Не используется
41–Не используется
42–Не используется
43–Не используется
44–Не используется
45–Не используется
46–Не используется
47–Не используется
48–Не используется
49–Не используется

ПРОЧИТАЙТЕ Ford Ranger T6 (2011-2018) – Блок предохранителей

Нет.описание
R1Переключение
R2Электрическое складное зеркало 1
R3Электрическое складное зеркало 2
R4Не используется
R5Не используется
R6Бесключевой доступ

(аксессуар).

R7Вход без ключа

(включить).

R8Не используется
R9Не используется
R10Не используется
R11Не используется
R12Не используется
