Ford Explorer (2005-2010) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2005, 2006, 2007, 2008, 2009, 2010.

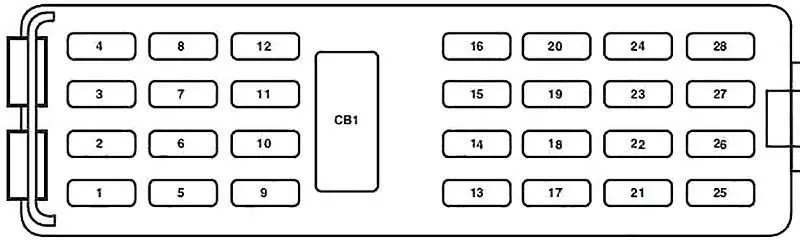

Блок предохранителей в салоне
Панель предохранителей расположена под приборной панелью со стороны водителя. Чтобы извлечь предохранитель, используйте съемник предохранителей на коробке панели предохранителей.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | вентиляции | Люк на крыше, регулируемые педали, DSM, сиденья с памятью, электропривод поясничного отдела. |
| 2 | 5 | Питание микроконтроллера |
| 3 | вентиляции | Радио, усилитель навигации, модуль GPS |
| 4 | 10 | 2007-2010: разъем бортовой диагностики (OBD II). |
| вентиляции | 2005-2006: разъем бортовой диагностики (OBD II). | |
| 5 | 5 | Люк в крыше, нижнее заднее стекло, подсветка выключателя блокировки (2008-2010 гг.), зеркало заднего вида с автозатемнением (2010 г.), зеркало заднего вида с микрофоном (2008-2009 гг.) |
| 6 | вентиляции | Электродвигатель разблокировки стекла лифта, разблокировка/запирание дверей |
| 7 | 15 | Остановка/поворот прицепа |
| 8 | 15 | Электропитание замка зажигания, пассивная противоугонная система (PATS), комбинация приборов |
| 9 | 2 | 6R Модуль управления коробкой передач/Модуль управления силовым агрегатом (ЗАЖИГАНИЕ/ПУСК), реле топливного насоса |
| 10 | 5 | Реле переднего стеклоочистителя RUN/ACC при раздатке (PDB) |
| 11 | 5 | Радио старт |
| 12 | 5 | Электродвигатель заднего стеклоочистителя RUN/ACC, реле зарядки аккумулятора прицепа в PDB, магнитола |
| 13 | 15 | Зеркало с подогревом, индикатор ручного размораживания заднего кондиционера |
| 14 | вентиляции | Корно |
| 15 | 10 | Фонари заднего хода |
| 16 | 10 | Фонари заднего хода прицепа |
| 17 | 10 | Модуль управления удерживающими системами, присутствие пассажиров, лампа PAD (2006-2007) |
| 18 | 10 | Переключатель Roll Stability Control™ (RSC) (2010 г.), RSC (2010 г.), модуль 4 × 4, переключатель 4 × 4, подогрев сидений, помощь при парковке задним ходом (2010 г.) |
| Переключатель IVD (2006–2009 гг.), IVD, Компас (2006–2009 гг.), Электрохромное зеркало (2006–2009 гг.), Модуль RSS (2006–2009 гг.) | ||
| 19 | – | Не используется |
| 20 | 10 | Система кондиционирования, замена тормозов, DETC (2006-2009) |
| 21 | – | Не используется |
| 22 | 15 | Выключатель тормоза, двухцветные стоп-сигналы, высокий стоп-сигнал, все поворотные огни. |
| 23 | 15 | Внутреннее освещение, освещение луж, экономия заряда аккумулятора, подсветка приборов, HomeLink® |
| 24 | 10 | Комбинация приборов, сигнальная лампа кражи |
| 25 | 15 | Фары для буксировки прицепа |
| 26 | 15 | Номерной знак/задний фонарь, передние габаритные огни, кондиционер с ручным управлением |
| 27 | 15 | Трехцветные стоп-сигналы |
| 28 | 10 | Климат-контроль |
| CB1 | 25 | Переключатель: электрические стеклоподъемники |
| Реле 1 | АКК задерживается | |
| Реле 2 | 2005-2007: Заднее размораживание | |
| Реле 3 | 2005-2007: Парковые фонари. | |
| Реле 4 | 2005-2007: БЕГ/СТАРТ | |
ПРОЧИТАЙТЕ Ford Mustang (2015-2018) – блок предохранителей и реле
Блок предохранителей в моторном отсеке
Распределительная коробка расположена в моторном отсеке.

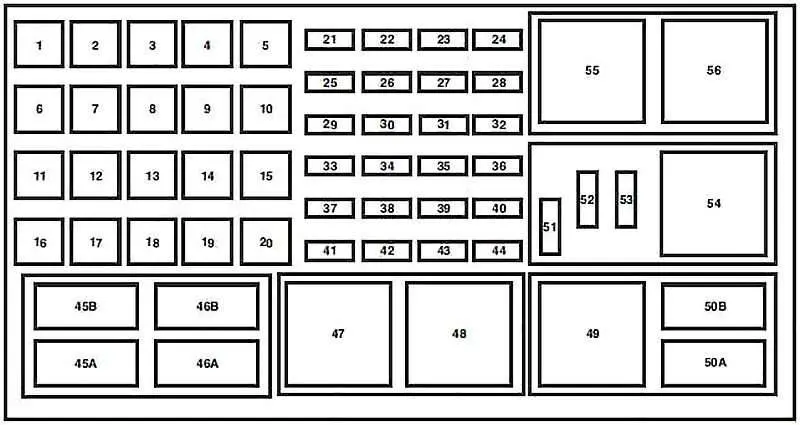

2005-2006

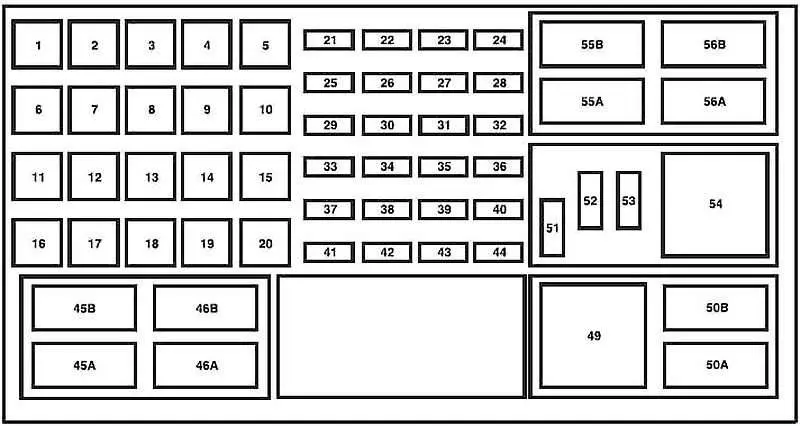

2007-2010
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 50 | Питание аккумулятора 2 (панель предохранителей в салоне) |
| 2 | 50 | 3 на аккумуляторе (панель предохранителей в салоне) |
| 3 | 50 | Питание аккумулятора 1 (панель предохранителей в салоне) |
| 4 | тридцать | Топливный насос, форсунки |
| 5 | тридцать | Сиденье третьего ряда (слева) |
| 6 | 40 | 2007-2010: Насос антиблокировочной системы тормозов (АБС). |
| 2005-2006: модуль ИВД. | ||
| 7 | 40 | Модуль управления силовым агрегатом (PCM) |
| 8 | – | Не используется |
| 9 | – | Не используется |
| 10 | тридцать | Электросиденье (правое) |
| 11 | тридцать | закуска |
| 12 | тридцать | Сиденья третьего ряда (справа) |
| 13 | тридцать | Прицеп-погрузчик |
| 14 | тридцать | Мемориальные места |
| 40 | Места без памяти | |
| 15 | 40 | Обогрев задних зеркал, подогрев зеркал. |
| 16 | 40 | Двигатель переднего вентилятора |
| 17 | тридцать | Электронные тормоза прицепа |
| 18 | тридцать | Вспомогательный двигатель вентилятора |
| 19 | тридцать | 2007-2010: платформы |
| 20 | тридцать | 2008-2010: моторчик переднего стеклоочистителя |
| 21 | вентиляции | Задняя розетка |
| 22 | вентиляции | НЧ-динамик |
| 23 | вентиляции | 4 × 4 |
| 24 | 10 | PCM: Поддержать питание, провентилировать корпус. |
| 25 | вентиляции | Передняя розетка/прикуриватель |
| 26 | вентиляции | Модуль 4×4 (только двигатель 4,6 л) |
| 27 | вентиляции | Модуль трансмиссии 6R (только двигатель 4.6 л) |
| 28 | вентиляции | Сиденья с подогревом |
| 29 | 15 | 2007-2010: Фары (правые) |
| вентиляции | 2005-2006: Фары (правые) | |
| 30 | 25 | Задний стеклоочиститель |
| 31 | 15 | Противотуманные огни |
| 32 | 5 | 2007-2010: Электрозеркала. |
| 33 | тридцать | 2007-2010: Клапан АБС |
| 2005-2006: модуль ИВД. | ||
| 34 | 15 | Фары (левые) |
| 35 | 10 | Муфта кондиционера |
| 36 | вентиляции | Розетка корпуса консоли |
| 37 | тридцать | 2008-2010: Стеклоподъемник водителя. |
| 2005-2007: Стеклоочиститель передний | ||
| 38 | 15 | Коробка передач 5R (только двигатель 4.0 л) |
| 39 | 15 | Мощность ПКМ |
| 40 | 15 | Муфта вентилятора, вентиляционный клапан с принудительным пазом (PCV), реле муфты кондиционера |
| 41 | 15 | Спутниковый радиомодуль, DVD, SYNC® |
| 42 | 15 | Резервный переключатель тормоза, электронный клапан управления парами, датчик массового расхода воздуха, подогреваемый датчик кислорода в выхлопных газах (HEGO), EVR, система регулировки фаз газораспределения (VCT) 1 (только двигатель 4,6 л), VCT2 (только двигатель 4,6 л), CMCV (4,6 л). только двигатель L), датчик контроля катализатора |
| 43 | 15 | Змеевик на крышке (только двигатель 4,6 л), башня змеевика (только двигатель 4,0 л) |
| 44 | 15 | Форсунки |
| 45A | Не используется | |
| 45B | 2005–2007: реле вентилятора GCC | |
| 46A | Не используется | |
| 46B | Не используется | |
| 47 | 2005-2006: Реле переднего дворника | |
| 48 | 2005–2006: реле ПКМ | |
| 49 | Реле топливного насоса | |
| 50A | Реле противотуманных фар | |
| 50B | Реле муфты кондиционера | |
| 54 | Реле зарядки аккумулятора прицепа | |
| 55 | Реле стартера | |
| 55A | ПКМ реле | |
| 55B | Реле переднего дворника | |
| 56 | Реле вентилятора | |
| 56A | Реле вентилятора | |
| 56B | Реле стартера | |
| 51 | Не используется | |
| 52 | 2005-2007: Муфта кондиционера (диод) | |
| 53 | 2008–2010: Интегрированный запуск в одно касание (OTIS) (светодиод) | |
