Ford Explorer (2000-2005) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2000, 2001, 2002, 2003, 2004, 2005.

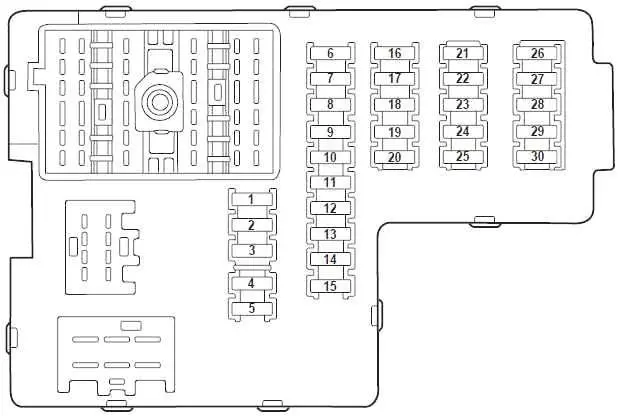

Блок предохранителей в салоне
Панель предохранителей расположена под приборной панелью со стороны водителя.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | тридцать | Модуль памяти сиденья, электропривод сиденья водителя (2003-2005 гг.), электропривод поясничной опоры водителя (2005 г.) |
| 2 | вентиляции | Подогрев сидений (2001-2002), люк |
| 3 | вентиляции | Радио, усилитель, силовая антенна (2001-2002 гг.), DVD |
| 4 | 5 | Модуль стеклоочистителя переднего стекла |
| 5 | 15 | Реле мигалок (поворотники, аварийка) |
| 6 | 10 | Правый гудок (2001–2002 гг.), колокольчик (2003–2005 гг.) |
| 7 | 15 | Зеркала с подогревом |
| 8 | 5 | ПВХ с подогревом (2004–2005 гг.; только двигатель 4.0 л) |
| 9 | – | Не используется (запасной) |
| 10 | 10 | Катушка реле обогрева освещения, модуль подогрева сидений (2001-2002 гг.), актуатор смесителя температуры (2001-2002 гг.), контакт муфты кондиционера |
| 11 | вентиляции | Подогрев сидений (2003-2005) |
| 12 | 5 | Выключатель противотуманных фар (2001-2002), модуль 4х4 |
| 13 | 5 | Переключатель отмены повышающей передачи, гибкий датчик топлива (2001–2003 гг.) |
| 14 | 5 | по модулю PATS |
| 15 | 5 | Модуль заднего дворника, комбинация, TPMS (2001-2003) |
| 16 | 5 | Электрозеркала, ручной кондиционер, TPMS. |
| 17 | 15 | Задержка с помощью катушки, режима экономии заряда аккумулятора, внутреннего освещения (переднего и заднего), освещения перчаточного ящика. |
| 18 | 10 | Левый звуковой сигнал (2001–2003 гг.), Гибкий топливный насос (2004–2005 гг.) |
| 19 | 10 | Показатель РКМ, ПАД (2001–2002 годы) |
| 20 | 5 | Переключатель сиденья водителя с памятью, модуль сиденья водителя, модуль безопасности кузова (BSM), светодиод PATS, датчик солнца (2001-2003) |
| 21 | 5 | Приборная панель, компас, проблесковая катушка |
| 22 | 10 | АБС, контроллер ИВД |
| 23 | 15 | 2001-2003: Переключатель положения педали тормоза, реле тормоза водителя, переключатель отключения регулирования скорости |
| 24 | 15 | Прикуриватель, OBD II, нейтральный номер |
| 25 | 5 | Привод температурного режима дополнительного кондиционера, зарядная катушка аккумулятора прицепа, TPMS (2004-2005) |
| 26 | 7.5 | Система помощи при парковке задним ходом, блокировка переключения передач тормоза, катушка реле фар приближения (2001–2002 гг.), переключатель IVD |
| 27 | 7.5 | Автоматическое затемнение зеркал, цифровой датчик диапазона передач, фонари заднего хода |
| 28 | 5 | Радио (Начало) / DVD (Начало) |
| 29 | 10 | Цифровой датчик расхода переключения передач, питание PWR на предохранителе 28 (пусковая мощность) |
| 30 | 5 | Дневные ходовые огни (DRL), дистанционный электромагнитный клапан, управление кондиционером DEATC, ручной кондиционер, ручной смеситель температуры кондиционера |
ПРОЧИТАЙТЕ Ford Ranger (2004-2012) – блок предохранителей и реле

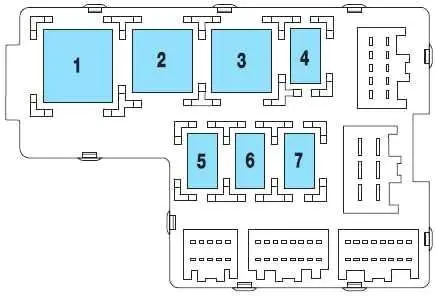

Lato Superiore
Эти реле расположены на задней стороне панели предохранителей в салоне.
| Номер | Защищенные цепи |
|---|---|
| 1 | Реле мигалки |
| 2 | Задняя разморозка |
| 3 | Вспомогательное реле с задержкой |
| 4 | открытый |
| 5 | Экономия заряда батареи |
| 6 | открытый |
| 7 | открытый |

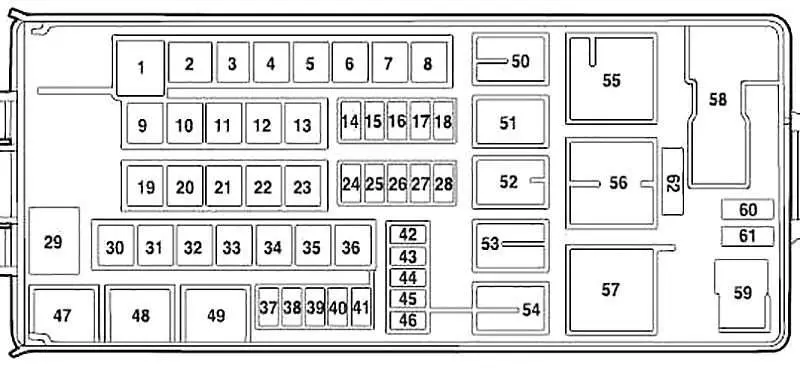

Блок предохранителей в моторном отсеке
Распределительная коробка расположена в моторном отсеке.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 60 | ПДБ |
| 2 | тридцать | BSM |
| 3 | вентиляции | GCC Push Fan (2001–2002; только экспорт) |
| 4 | тридцать | Задняя разморозка |
| 5 | 40 | Насос антиблокировочной системы тормозов (АБС). |
| 6 | 60 | Отложенный аксессуар, Электростеклоподъемники (2004-2005), Аудио (2004-2005) |
| 7 | вентиляции | Номер электророзетки. 2 |
| 8 | тридцать | Мотор-редуктор 4×4 (2004–2005 гг.) |
| 9 | вентиляции | Номер электророзетки. 1 |
| 10 | тридцать | Модуль ABS (клапана) |
| 11 | 40 | PTEC (2001–2003), Модуль управления трансмиссией (PCM) (2004–2005) |
| 12 | 50 | Реле зажигания/реле стартера |
| 13 | 40 | Буксировочный аккумулятор для прицепа. Указатели поворота прицепа |
| 14 | 10 | Дневные ходовые огни (DRL) (Канада), Противотуманные фары (2001-2002; только экспорт) |
| 15 | 15 | Память (KAPWR) (2001–2002 гг.), Память (PCM/DEATC/Cluster) (2003–2005 гг.), Потолочные светильники (2003–2005 гг.) |
| 16 | 15 | Выключатель фар (2001-2003 гг.), Выключатель противотуманных фар (2003 г.), Стояночные огни (2004-2005 гг.), Автоматические габаритные огни (2004-2005 гг.), Катушка реле передних противотуманных фар (2004-2005 гг.) |
| 17 | вентиляции | 4 × 4 (В-бат 2) (2001–2003 гг.) |
| 5 | Двухскоростной 4х4 (обмотки реле) (2004-2005 гг.) | |
| 18 | вентиляции | 4×4 (v-batt 1) (2001–2003 гг.), PCM с двухскоростным сцеплением 4×4 (2004–2005 гг.) |
| 19 | вентиляции | Реле дальнего света |
| 20 | тридцать | Электрический тормозной модуль прицепа |
| 21 | тридцать | Электродвигатель переднего стеклоочистителя |
| 22 | вентиляции | Автоматическая лампа; Ближний свет |
| 23 | тридцать | Замок зажигания, диод PCM (2004-2005 гг.) |
| 24 | вентиляции | Ретронеббия (2001-2002; только экспорт) |
| 25 | 15 | Двухпозиционный тормоз (2004-2005) |
| 26 | 15 | Топливный насос (2001-2003) |
| вентиляции | Топливный насос (2004-2005) | |
| 27 | вентиляции | Фары прицепа, защита при буксировке прицепа |
| 28 | вентиляции | Реле звукового сигнала |
| 29 | 60 | ПДБ |
| 30 | вентиляции | Мотор заднего дворника |
| 31 | – | Не используется |
| 32 | – | Не используется |
| 33 | тридцать | Вспомогательный двигатель вентилятора |
| 34 | тридцать | Сиденья с электроприводом, регулируемые педали. |
| 35 | вентиляции | Задняя розетка (2001-2002 гг.) |
| 36 | 40 | Двигатель вентилятора |
| 37 | 15 | Реле коробки передач сцепления/кондиционера |
| 38 | 15 | Bobina su spina (2001–2003), HEGO (2004–2005), VMV (2004–2005), CMS (2004–2005), ESM (2004–2005), CVS (2004–2005) |
| 39 | 15 | Топливные форсунки/реле |
| 40 | 15 | PTEC Power (2001–2003 гг.), PCM Power (2004–2005 гг.) |
| 41 | 15 | HEGO (2001–2003), VMV (2001–2003), CMS (2001–2003), PTEC (2001–2003), катушка к свече зажигания (2004–2005; только двигатель 4.6 л), катушка зажигания (2004–2005; только двигатель 4.0 л) |
| 42 | 10 | Правый ближний свет |
| 43 | 10 | Левый ближний свет |
| 44 | 15 | Передние противотуманные фары |
| 45 | 5 | Датчик тормозного давления (2001-2002 гг.) |
| 2 | Датчик тормозного давления (АБС) (2003-2005 гг.) | |
| 46 | вентиляции | Светофор |
| 62 | тридцать | Переключатель: отложенная постановка на охрану (2001–2002 гг.), переключатель электрических стеклоподъемников (2003–2005 гг.) |
| 47 | Реле звукового сигнала | |
| 48 | Реле топливного насоса | |
| 49 | Реле дальнего света | |
| 50 | Реле противотуманных фар | |
| 51 | Реле полиции IVD | |
| Реле ДХО (Канада) | ||
| 52 | Реле муфты кондиционера | |
| 53 | Прицеп буксирует правый поворот | |
| 54 | Буксируя прицеп, поверните налево | |
| 55 | Реле двигателя вентилятора | |
| 56 | Реле стартера | |
| 57 | Реле PTEC | |
| ПКМ реле | ||
| 58 | Реле зажигания | |
| 59 | Водительский тормоз включен или реле ДХО (только для Канады) | |
| 60 | PCM-диод | |
| 61 | Диод муфты кондиционера | |
ПРОЧИТАЙТЕ Ford Expedition (2022 г.) – блок предохранителей и реле
Задний блок реле
Блок реле расположен на задней обшивке со стороны пассажира.
| Номер | Защищенные цепи |
|---|---|
| 14 | Не используется |
| 15 | Фонари заднего хода для буксировки прицепа |
| 16 | Не используется |
| 17 | Не используется |
| 18 | Не используется |
| 19 | Фары для буксировки прицепа |
| 20 | Зарядка аккумулятора для буксировки прицепа |
| 21 | Не используется |
| 22 | Подходные фонари |
| 23 | Не используется |
| 3 | Не используется |
| 4 | Не используется |

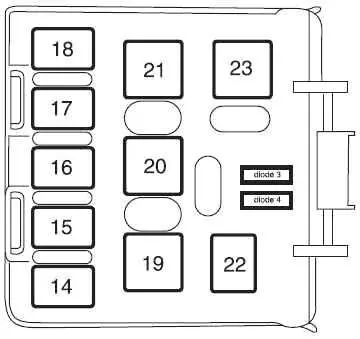

Вспомогательный релейный блок
Блок реле расположен на правом переднем крыле, под модулем круиз-контроля (канадские автомобили, оснащенные системой AdvanceTrac).
| Номер | описание |
|---|---|
| 64 | Полицейские автомобили, оснащенные системой AdvanceTrac® |
| Двухскоростной двигатель 4×4 по часовой стрелке (2004–2005 гг.) | |
| 65 | Двухскоростной двигатель 4×4 против часовой стрелки (2004–2005 гг.) |
| 66 | открытый |
