Ford Explorer (1990-1994) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1990, 1991, 1992, 1993, 1994.

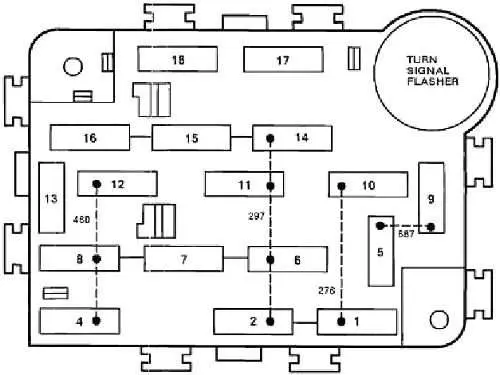

Схема блока предохранителей в салоне
Блок предохранителей расположен под приборной панелью.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 15 | Потолочное освещение и накладки на пороги, радиопамять, электрозеркала. |
| 2 | 6 | Автоматический выключатель: стеклоочиститель/шайба, интервальный стеклоочиститель/шайба |
| 3 | – | Не используется |
| 4 | 15 | Люси ди стоп, вспышка для паса, блокировка контроля скорости |
| 5 | 15 | Поворотники, резервные огни, дневные ходовые огни, подогрев подсветки, поворотники |
| 6 | 15 | Стеклоочиститель/омыватель задней двери |
| 7 | 10 | Выключатели кондиционера, катушка сцепления |
| 8 | вентиляции | Корно |
| 9 | тридцать | Реле двигателя вентилятора отопителя |
| 10 | 15 | Габаритные огни, подсветка номерного знака, реле стояночного освещения для прицепов Coll |
| 11 | 15 | Контроль скорости, радио, отображение часов |
| 12 | вентиляции | Цепь переключателя: прикуриватель, вспышка для пропуска, поясничный переключатель, многофункциональный переключатель |
| 13 | 10 | Лампы освещения панели приборов |
| 14 | тридцать | Переключатель: электрические стеклоподъемники |
| 15 | вентиляции | Антиблокировочная система тормозов |
| 16 | вентиляции | Радиоусилитель премиум-класса, каналы реле буксировки прицепа |
| 17 | 15 | Предупреждающий индикатор, контрольные лампы, полный привод |
| 18 | 10 | HEGO обогреватель |

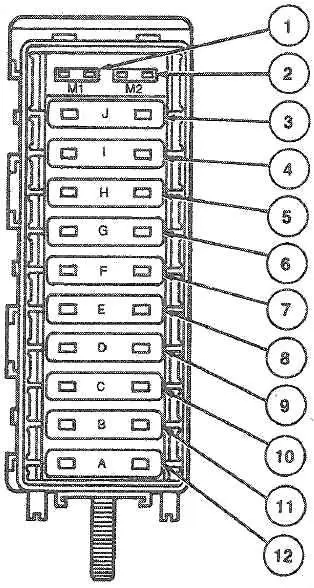

Распределительная коробка электропитания
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 15 | Лампа под капотом, дневные ходовые огни |
| 2 | 15 | Поле генератора переменного тока |
| 3 | тридцать | Реле топливного насоса |
| 4 | 40 | Фары, панель предохранителей |
| 5 | 50 | Двигатель вентилятора |
| 6 | 40 | Питание на панели предохранителей |
| 7 | тридцать | Электрические замки |
| 8 | 40 | Обогреватель заднего стекла |
| 9 | 60 | Поясничная сила |
| 10 | тридцать | Силовое реле CEE |
| 11 | вентиляции | Электронное переключение передач |
| 12 | 60 | Замок зажигания, премиальный звук, буксировка прицепа |
