Ford Expedition UN93 (1997-2002) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1997, 1998, 1999, 2000, 2001, 2002.

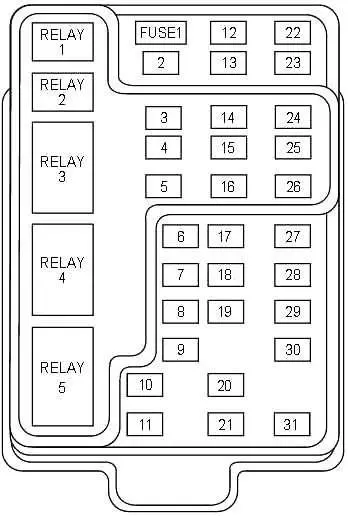

Схема блока предохранителей в салоне
Панель предохранителей расположена ниже и слева от руля, рядом с педалью тормоза. Потяните крышку панели наружу, чтобы получить доступ к предохранителям. Чтобы извлечь предохранитель, используйте съемник предохранителей на крышке панели предохранителей.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 25 | Аудио |
| 2 | 5 | бортовой компьютер, |
| Автоматический электронный контроль температуры (EATC), | ||
| Модуль управления силовым агрегатом (PCM), | ||
| Gruppo | ||
| 3 | 20 | Более легкий, |
| Разъем сканера OBD-II | ||
| 4 | 7.5 | Модуль удаленного ввода, |
| зеркала, | ||
| Функции памяти (сиденья и педали) | ||
| 5 | 15 | Модуль контроля скорости, |
| Задний свет, | ||
| модуль ЭВО, | ||
| Переключатель режимов кондиционера (реле 20передний динамик), | ||
| Реле дневных ходовых огней, | ||
| Система обратного считывания, | ||
| Автоматический замок, | ||
| Электронное зеркало | ||
| 6 | 5 | Группа, |
| бортовой компьютер, | ||
| Компас | ||
| Соленоид блокировки переключения передач тормоза, | ||
| Модуль пневматической подвески, | ||
| модуль ГЕМ, | ||
| датчик поворота ЭВО, | ||
| Зеркало с подогревом, | ||
| Задний обогреватель, | ||
| Система обратного измерения | ||
| 7 | 5 | Реле 20A/C (через предохранитель 22) |
| 8 | 5 | Радио, |
| Модуль удаленного ввода, | ||
| модуль ГЕМ | ||
| 9 | – | Не используется |
| 10 | – | Не используется |
| 11 | 30 | Реле насоса омывателя переднего стекла, |
| Реле работы стеклоочистителей/реле парковки, | ||
| Реле дворников Hi/LO, | ||
| Мотор стеклоочистителя, | ||
| Реле насоса омывателя заднего стекла | ||
| 12 | 15 | Переключатель пневматической подвески |
| 13 | 20 | Выключатель стоп-сигналов (ламп), |
| указатель поворота/опасности, | ||
| Модуль контроля скорости | ||
| 14 | 15 | Задний стеклоочиститель, |
| Ходовые огни, | ||
| Реле экономии заряда батареи, | ||
| Реле освещения салона, | ||
| Вспомогательные реле задержки (электрические стеклоподъемники, люк в крыше, подъемно-подъемные стекла) | ||
| 15 | 5 | Выключатель стоп-сигналов, (регулировка скорости, блокировка переключения тормозов, ABS, входы модуля PCM, модуль пневматической подвески, автоблокировка), |
| модуль ГЕМ | ||
| 16 | 20 | Прожекторы (дальний свет), |
| Комбинация (индикатор дальнего света) | ||
| 17 | 10 | Зеркала с подогревом |
| Индикатор включения обогрева | ||
| 18 | 5 | Подсветка приборов (диммируемый источник питания) |
| 19 | – | Не используется |
| 20 | 5 | аудио, |
| Модуль пневматической подвески, | ||
| модуль ГЕМ, | ||
| Модуль памяти | ||
| 21 | 15 | Реле стартера, |
| предохранитель 20, | ||
| Переключатель диапазонов коробки передач | ||
| 22 | 10 | Модульная подушка безопасности, |
| Переключатель режима кондиционера (реле на 20 динамиков), | ||
| ЕАТЦ, | ||
| Реле ЕАТЦ 20латор, | ||
| Силовой предохранитель 7 | ||
| 23 | 10 | Дополнительный кондиционер, |
| Сиденья с подогревом, | ||
| Зарядка аккумулятора прицепа, | ||
| указатель поворота/опасности, | ||
| Реле сцепления 4х4, | ||
| Подвесная консоль, | ||
| электронное зеркало, | ||
| Модуль антиблокировочной системы тормозов на 4 колеса (4WABS) | ||
| 24 | – | Не используется |
| 25 | – | Не используется |
| 26 | 10 | Правая фара ближнего света |
| 27 | 5 | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10 | Ближний свет левый |
| 29 | 5 | Автоматический ламповый модуль, |
| Переключатель управления повышающей передачей | ||
| 30 | 30 | Пассивная противоугонная система, комбинация приборов, катушки зажигания, реле модуля управления силовым агрегатом |
| 31 | 10 | Встроенная задняя панель управления (аудио), |
| CD-плеер | ||
| Реле 1 | – | Реле освещения салона |
| Реле 2 | – | Реле экономии заряда батареи |
| Реле 3 | – | Реле обогрева заднего стекла |
| Реле 4 | – | Реле окна в одно касание |
| Реле 5 | – | Реле задержки АСС |

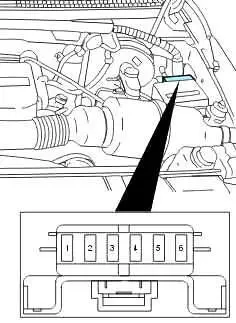

Блок предохранителей в моторном отсеке
Распределительная коробка расположена в моторном отсеке. Распределительная коробка содержит сильноточные предохранители для защиты основных электрических систем автомобиля от перегрузки.
ПРОЧИТАЙТЕ Ford Explorer (2022) – блок предохранителей
Схема (версия 1)
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 20 | Аварийные и задние фонари для буксировки прицепа |
| 2 | 10 | Диагностический монитор подушек безопасности |
| 3 | 30 | Силовые блоки |
| 4 | 15 | Пневматическая подвеска |
| 5 | 20 | Корно |
| 6 | 30 | Предохранителей нет. 3 и нет. 5 в блоке предохранителей двигателя |
| 7 | 15 | Парковочные и задние фонари |
| 8 | 30 | Fari |
| 9 | 15 | Противотуманные фары и ДХО |
| 10 | 25 | Дополнительная розетка на приборной панели (I/P). |
| 11 | 25 | Дополнительная розетка консоли |
| 12 | 10 | Задний стеклоочиститель |
| 13 | 30 | Вспомогательный вентилятор |
| 14 | 60 | Антиблокировочная тормозная система для четырех колес (4WABS) |
| 15 | 50 | Компрессор пневматической подвески |
| 16 | 40 | Зарядите аккумулятор прицепа, предохранитель №. 2 в блоке предохранителей двигателя, предохранитель №. 4 в блоке предохранителей двигателя |
| 17 | 30 | Двигатель и сцепление с раздаточной коробкой полного привода (4WD). |
| 18 | 30 | Обогрев водительского сиденья |
| 19 | 20 | Помпа ди бензина |
| 20 | 50 | Зажигание в распределительной коробке от электричества |
| 21 | 50 | Зажигание в распределительной коробке от электричества |
| 22 | 50 | Батарейный блок питания распределительной коробки |
| 23 | 40 | Передний вентилятор |
| 24 | 30 | Питание модуля управления силовым агрегатом |
| 25 | 30 ЦБ | окна |
| 26 | – | неиспользуемый |
| 27 | 40 | Подсветка и подогрев зеркал |
| 28 | 30 | Электрический тормоз для буксировки прицепа |
| 29 | 30 | Гибридный вентилятор, люк на крыше, наклонные окна |
| 1 | – | неиспользуемый |
| 2 | – | PCM-диод |
| 1 | – | Стеклоочиститель с высокой/низкой скоростью |
| 2 | – | Стеклоочиститель работает/паркуется |
| 3 | – | Реле насоса омывателя передней двери |
| 4 | – | Реле топливного насоса |
| 5 | – | Реле звукового сигнала |
| 6 | – | Реле мощности ПКМ |

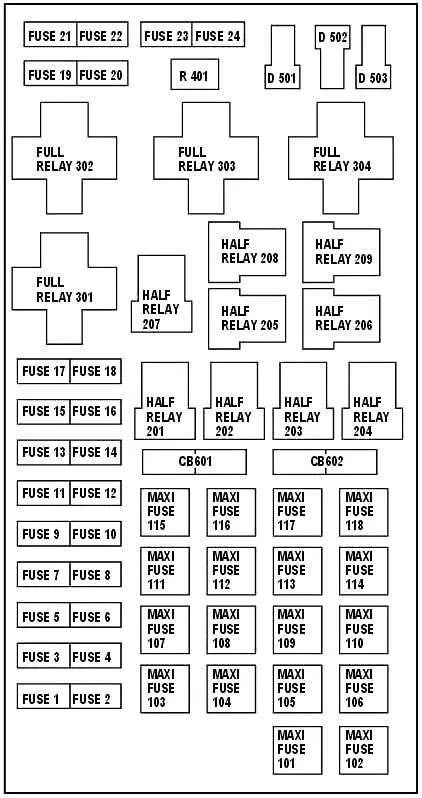

Схема (версия 2)
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 20 | Силовая установка |
| 2 | 30 | Модуль управления силовым агрегатом |
| 3 | 30 | Фары / Автоматические фары |
| 4 | 20 | Консоль Powerpoint |
| 5 | 20 | Фонари заднего хода/стояночные фонари для буксировки прицепа |
| 6 | 15 | Габаритные огни/автолампы, питание предохранителя салона 18 |
| 7 | 20 | Корно |
| 8 | 30 | Электрические замки |
| 9 | 15 | Дневные ходовые огни (ДХО), противотуманные фары |
| 10 | 20 | Помпа ди бензина |
| 11 | 20 | Поле генератора переменного тока |
| 12 | 10 | Задний стеклоочиститель |
| 13 | 15 | Муфта кондиционера |
| 14 | – | Не используется |
| 15 | 10 | Гоночные лампы |
| 16 | – | Не используется |
| 17 | 10 | Перевернуть окна |
| 18 | 15 | Модуль управления силовым агрегатом, топливные форсунки, топливный насос, датчик массового расхода воздуха |
| 19 | 10 | Стоп-сигналы прицепа и правого поворота |
| 20 | 10 | Стоп-сигналы прицепа и левого поворота |
| 21 | – | Не используется |
| 22 | – | Не используется |
| 23 | 15 | Датчики HEGO, вентиляция контейнера, АКПП, датчик CMS |
| 24 | – | Не используется |
| 101 | 30 | Зарядка аккумулятора прицепа |
| 102 | 50 | Четырехколесный модуль антиблокировочной системы тормозов |
| 103 | 50 | Блок подключения аккумуляторного питания |
| 104 | 30 | Двигатель 4х4 и сцепление |
| 105 | 40 | Передний вентилятор кондиционера |
| 106 | – | Не используется |
| 107 | – | Не используется |
| 108 | 30 | Электрический тормоз для буксировки прицепа |
| 109 | 50 | Компрессор пневматической подвески |
| 110 | 30 | Сиденья с подогревом |
| 111 | 40 | Питание аккумуляторной батареи замка зажигания (цепь шестерни/рукоятка) |
| 112 | 30 | Сиденье водителя, регулируемые педали, модуль памяти. |
| 113 | 40 | Питание аккумуляторной батареи замка зажигания (схемы запуска и аксессуары) |
| 114 | 30 | Вспомогательный вентилятор для кондиционера |
| 115 | – | Не используется |
| 116 | 40 | Обогрев заднего стекла, подогрев зеркал. |
| 117 | – | Не используется |
| 118 | – | Не используется |
| 201 | – | Реле стояночного света прицепа |
| 202 | – | Реле работы/парковки передних стеклоочистителей |
| 203 | – | Реле фонарей заднего хода при буксировке прицепа |
| 204 | – | Реле муфты кондиционера |
| 205 | – | Задний дворник опущен |
| 206 | – | Реле противотуманных фар |
| 207 | – | Реле насоса омывателя передней двери |
| 208 | – | Реле насоса омывателя заднего стекла |
| 209 | – | Задний дворник поднят |
| 301 | – | Реле топливного насоса |
| 302 | – | Реле зарядки аккумулятора прицепа |
| 303 | – | Реле стеклоочистителя |
| 304 | – | Реле модуля управления силовым агрегатом |
| 401 | – | Не используется |
| 501 | – | Светодиоды модуля управления силовым агрегатом |
| 502 | – | Диод муфты кондиционера |
| 503 | – | Не используется |
| 601 | 30 | Отложенные аксессуары (электрические стеклоподъемники, складные стекла, люк) |
| 602 | – | Не используется |

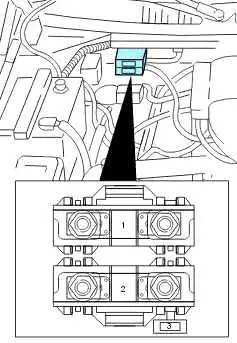

Предохранители главного аккумулятора (мегапредохранители)
Главные предохранители аккумуляторной батареи расположены в моторном отсеке рядом с аккумуляторной батареей. Ford рекомендует поручить ремонт предохранителей Mega квалифицированному специалисту.
ЧИТАТЬ Ford Escape (2018-2019) – блок предохранителей
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 175 | Мегаузе Входящие |
| 2 | 175 | Мега предохранитель генератора |
| 3 | 20 | Мини-предохранитель генератора переменного тока |
Блок предохранителей мини двигателя
Мини-предохранители двигателя расположены в моторном отсеке со стороны водителя.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 5 | Модуль управления силовым агрегатом (PCM) |
| 2 | 20 | Тормозные огни прицепа/поворотные огни |
| 3 | 10 | Встроенная задняя панель управления аудиосистемой (RICP), CD-чейнджер, радио. |
| 4 | 10 | Лампы на порогах |
| 5 | 20 | Усилитель, усилитель сабвуфера |
| 6 | – | Не используется |
