Ford Expedition U324 (2015-2017) — блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2015, 2016, 2017.

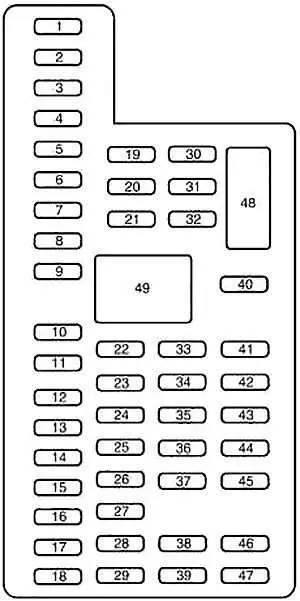

Схема блока предохранителей в салоне

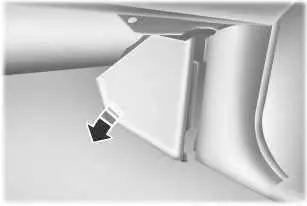

Панель предохранителей расположена под правой частью приборной панели. Потяните панель на себя, поверните ее в сторону и снимите панель, чтобы получить доступ к блоку предохранителей. Для повторной установки совместите выступы с пазами на панели, затем нажмите на нее.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 30 | Окно водителя |
| 2 | 15 | Управление задними сиденьями. |
| Модуль медиашлюза | ||
| 3 | 30 | Пассажирское окно |
| 4 | 10 | Требуются лампы |
| 5 | 20 | Усилитель звука |
| 6 | 5 | Автоматический задний электронный контроль температуры |
| 7 | 7.5 | Зеркальная кормушка |
| Переключатель памяти водительского сиденья | ||
| 8 | – | Не используется |
| 9 | 10 | SINC |
| ворота лифта, | ||
| Электрическая облицовочная панель, | ||
| Экран | ||
| 10 | 10 | Запуск дополнительного реле |
| 11 | 10 | Пассивный модуль ввода/запуска |
| 12 | 15 | Внутреннее освещение, |
| Лампы для луж | ||
| 13 | 15 | Указатели правого поворота и остановки/поворота |
| 14 | 15 | Указатели левого направления и стоп/поворота |
| 15 | 15 | Задний свет, |
| Средне-высокий стоп-сигнал, | ||
| Зеркало CE | ||
| 16 | 10 | Правый передний ближний свет |
| 17 | 10 | Левый передний ближний свет |
| 18 | 10 | Блокировка переключателя тормозов/Светодиодная кнопка запуска/подсветка клавиатуры, |
| Складное сиденье с электроприводом в третьем ряду, | ||
| Включить пассивный сенсорный ввод | ||
| 19 | – | Не используется |
| 20 | 20 | Реле блокировки/разблокировки |
| 21 | – | Не используется |
| 22 | 20 | Корно |
| 23 | 15 | Модуль управления рулевым колесом, |
| Gruppo | ||
| 24 | 15 | Регулируемые педали/колонка с регулировкой мощности, |
| Канал передачи данных | ||
| 25 | 15 | створка, которая освобождает откидную створку, |
| Мотор замедления стекла лифта | ||
| 26 | 5 | Нажмите, чтобы активировать переключатель |
| 27 | 20 | Пассивный модуль ввода/запуска |
| 28 | 15 | Замок зажигания, |
| Ключевой переключатель блокировки | ||
| 29 | 20 | Радио, |
| GPS | ||
| 30 | 15 | Передние габаритные огни |
| 31 | 5 | Активация/деактивация тормоза прицепа |
| 32 | 15 | приточная вентиляция, |
| Мотор стеклоподъемника водителя, | ||
| Инвертор. | ||
| 33 | 10 | Модуль подвески CCD |
| 34 | 10 | Задний парктроник, |
| Задняя камера, | ||
| BUS | ||
| Сиденье с подогревом | ||
| 35 | 5 | Климатический модуль, |
| Переключатель О/Д | ||
| 36 | – | Не используется |
| 37 | 10 | Модуль 4X4 |
| 38 | 10 | Зеркало CE, |
| Люк | ||
| CD / DVD, | ||
| AM / FM-радио | ||
| 39 | 15 | Передний левый и правый дальний свет |
| 40 | 10 | Задние габаритные огни/задние фонари |
| 41 | 7.5 | Форма обмена |
| 42 | – | Не используется |
| 43 | – | Не используется |
| 44 | – | Не используется |
| 45 | 5 | неиспользованный (запасной) |
| 46 | 10 | Климат-контроль |
| 47 | 15 | Противотуманные огни |
| 48 | 30 | Переключатель переднего пассажира и заднего стекла |
| 49 | – | Реле окон и воздуховыпускных отверстий |

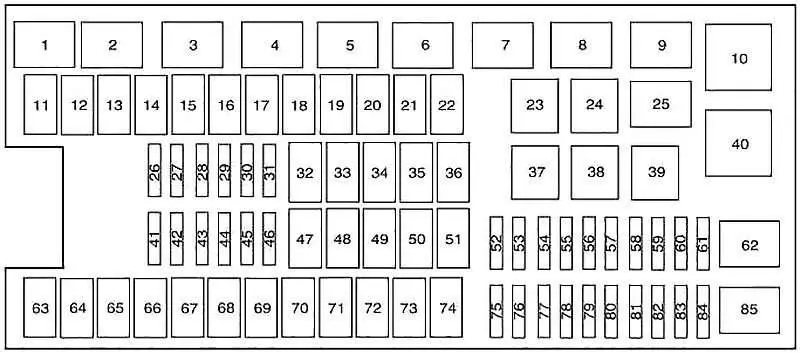

Схема блока предохранителей в моторном отсеке
Распределительная коробка расположена в моторном отсеке.
ПРОЧИТАЙТЕ Ford Transit (2021-2022 гг.) – блок предохранителей
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | – | Реле заднего омывателя |
| 2 | – | Реле стартера |
| 3 | – | Реле двигателя 20латор |
| 4 | – | Реле заднего дворника |
| 5 | – | Реле топливного насоса |
| 6 | – | Электронный вентилятор охлаждения |
| 7 | – | Реле обогрева заднего стекла/обогрева зеркал |
| 8 | – | Электронный вентилятор охлаждения |
| 9 | – | Реле «Работа/Работа» |
| 10 | – | Реле раздаточной коробки. |
| 11 | 40 | Прочные подножки |
| Сиденья с подогревом | ||
| 12 | 40 | Пуск/пуск, реле |
| 13 | 30 | Реле стартера |
| 14 | 50 | Электронный вентилятор охлаждения |
| 15 | – | Не используется |
| 16 | 50 | Электронный вентилятор |
| 17 | – | Не используется |
| 18 | 30 | Тормоз прицепа |
| 19 | 20 | Розетка питания (консоль) |
| 20 | 20 | По модулю 4 × 4 HAT 2 |
| 21 | 30 | Модуль буксировки прицепа |
| 22 | 30 | Электро пассажирское сиденье |
| 23 | – | Реле муфты климат-контроля |
| 24 | – | Реле стояночного света прицепа |
| 25 | – | Не используется |
| 26 | 10 | Датчики ВСЕ |
| 27 | 20 | По модулю 4 × 4 HAT 1 |
| 28 | 25 | Реле стояночного света прицепа |
| 29 | 10 | Встроенный электромагнитный клапан со стороны колеса. |
| 30 | 10 | Реле муфты климат-контроля |
| 31 | 15 | Запасная лампа для буксировки прицепа |
| 32 | 40 | Реле двигателя 20латор |
| 33 | 40 | Розетка переменного тока 110 В |
| 34 | 30 | 20-латорный вспомогательный двигатель |
| 35 | 30 | Реле модуля управления силовым агрегатом |
| 36 | 30 | Электрическая подъемная дверь |
| 37 | – | Не используется |
| 38 | – | Не используется |
| 39 | – | Реле аварийного освещения прицепа |
| 40 | – | Электронное реле вентилятора 2 |
| 41 | 10 | Модуль управления силовым агрегатом поддерживает мощность |
| 42 | 5 | Реле «Работа/Работа» |
| 43 | 10 | Переключатель включения/выключения тормоза |
| 44 | 20 | Реле топливного насоса |
| 45 | 10 | Не используется (запасной) |
| 46 | 15 | Насос омывателя переднего/заднего стекла |
| 47 | 30 | Мотор заднего дворника |
| 48 | 40 | Модуль буксировки прицепа |
| 49 | – | Не используется |
| 50 | 30 | Реле электродвигателя стеклоочистителя переднего стекла |
| 51 | 40 | Реле обогрева заднего стекла/обогрева зеркал |
| 52 | 10 | Антиблокировочная система тормозов при трогании с места/движении вперед |
| 53 | 5 | Модуль управления силовым агрегатом ISP |
| 54 | 5 | Усилитель руля |
| 55 | – | Не используется |
| 56 | 30 | Панель предохранителей Power R/S в салоне |
| 57 | 5 | 20lator работа/работа двигателя |
| 58 | – | Не используется |
| 59 | 15 | Зеркала с подогревом |
| 60 | – | Не используется |
| 61 | – | Не используется |
| 62 | – | Не используется |
| 63 | 25 | Электронный вентилятор |
| 64 | 30 | Люк |
| 65 | 20 | Не используется (запасной) |
| 66 | 20 | Дополнительная розетка (задняя центральная консоль) |
| 67 | 40 | Сиденья первого ряда с кондиционером |
| 68 | 30 | Антиблокировочные клапаны тормозной системы |
| 69 | 60 | Насос антиблокировочной системы тормозов |
| 70 | 30 | Складное сиденье с электроприводом в третьем ряду |
| 71 | 20 | Дополнительная розетка/прикуриватель |
| 72 | 20 | Дополнительная розетка питания (правая задняя боковая панель) |
| 73 | 20 | Модуль климат-контроля задних сидений |
| 74 | 30 | Сиденье водителя с электрорегулировкой |
| 75 | 25 | Vehicle Power 1 – модуль управления силовым агрегатом |
| 76 | 20 | Vehicle Power 2 – модуль управления силовым агрегатом |
| 77 | 20 | Питание автомобиля 4 – катушки зажигания |
| 78 | – | Не используется |
| 79 | 15 | Vehicle Power 3 – модуль управления силовым агрегатом |
| 80 | – | Не используется |
| 81 | – | Не используется |
| 82 | 5 | Датчик дождя |
| 83 | – | Не используется |
| 84 | – | Не используется |
| 85 | – | Реле электродвигателя стеклоочистителя |
