Ford Expedition U324 (2009-2014) — блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2009, 2010, 2011, 2012, 2013, 2014.

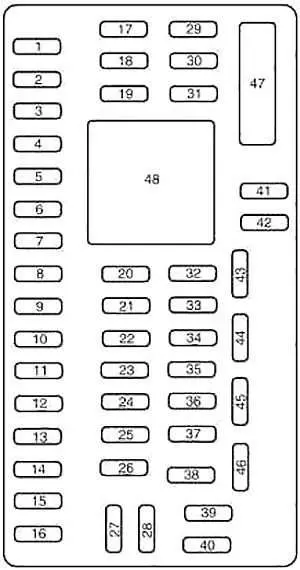

Схема блока предохранителей в салоне

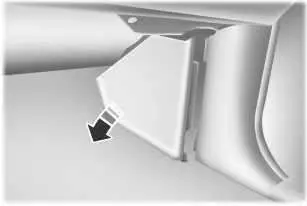

Панель предохранителей расположена под правой частью приборной панели. Потяните панель на себя, поверните ее в сторону и снимите панель, чтобы получить доступ к блоку предохранителей. Для повторной установки совместите выступы с пазами на панели, затем нажмите на нее.
Чтобы снять крышку блока предохранителей, нажмите на выступы с обеих сторон крышки, затем снимите крышку. Для повторной установки поместите верхнюю часть крышки на панель предохранителей, затем нажмите на нижнюю часть крышки, пока не услышите щелчок. Аккуратно потяните крышку, чтобы убедиться, что она установлена правильно.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 30 | Окно водителя |
| 2 | 15 | Модуль памяти со стороны водителя |
| 3 | 15 | Органы управления задними сиденьями |
| Спутниковое радио | ||
| SINC | ||
| 4 | 30 | Не используется (запасной) |
| 5 | 10 | подсветка клавиатуры, |
| активация третьего ряда сидений | ||
| Межблок замены тормозов (BSI), | ||
| Сила интеллектуальной логики панели предохранителей | ||
| 6 | 20 | Индикаторы направления |
| 7 | 10 | Фары ближнего света (левые) |
| 8 | 10 | Фары ближнего света (правые) |
| 9 | 15 | Внутреннее освещение |
| 10 | 15 | Включите подсветку, |
| Лампы для луж | ||
| 11 | 10 | Не используется (запасной) |
| 12 | 7.5 | Выключатель питания зеркала, |
| Переключатель памяти водительского сиденья | ||
| 13 | 5 | Не используется (запасной) |
| 14 | 10 | Модуль багажника задней двери – Электроподдержка |
| 15 | 10 | Климат-контроль, |
| Спутниковый модуль глобального позиционирования | ||
| 16 | 15 | Не используется (запасной) |
| 17 | 20 | волосы |
| Отпирание двери багажного отделения, | ||
| Разблокировка шахты лифта | ||
| 18 | 20 | Подогрев сидений во втором ряду |
| 19 | 25 | Задний стеклоочиститель |
| 20 | 15 | Регулируемые педали, |
| Канал передачи данных | ||
| 21 | 15 | Противотуманные огни |
| 22 | 15 | Парковые светильники |
| 23 | 15 | Фары дальнего света |
| 24 | 20 | Корно |
| 25 | 10 | Лампы по запросу, |
| Бардачок, | ||
| козырек | ||
| 26 | 10 | Приборная доска |
| 27 | 20 | Interruttore di Accensione |
| 28 | 5 | Радио |
| 29 | 5 | Приборная доска |
| 30 | 5 | Не используется (запасной) |
| 31 | 10 | Не используется (запасной) |
| 32 | 10 | Модульная подушка безопасности |
| 33 | 10 | Не используется (запасной) |
| 34 | 5 | Не используется (запасной) |
| 35 | 10 | Задний парктроник, |
| 4×4, | ||
| Задняя камера, | ||
| Подогрев сидений во втором ряду | ||
| 36 | 5 | Пассивная противоугонная система |
| 37 | 10 | Климат-контроль |
| 38 | 20 | НЧ-динамик |
| 39 | 20 | Радио |
| 40 | 20 | Навигационный усилитель |
| 41 | 15 | Электрические стеклоподъемники, |
| вентиляционные отверстия, | ||
| Люк | ||
| Зеркало заднего вида с автоматической регулировкой яркости, | ||
| Розетка переменного тока 110 В | ||
| 42 | 10 | Не используется (запасной) |
| 43 | 10 | Логика заднего дворника, |
| Датчик дождя | ||
| 44 | 10 | Катушка реле зарядки аккумулятора прицепа |
| 45 | 5 | Логика передних дворников |
| 46 | 7.5 | Климат-контроль, |
| Вспомогательное реле управления | ||
| 47 | 30 | Электрические стеклоподъемники, |
| Люк | ||
| 48 | – | Вспомогательное реле с задержкой |

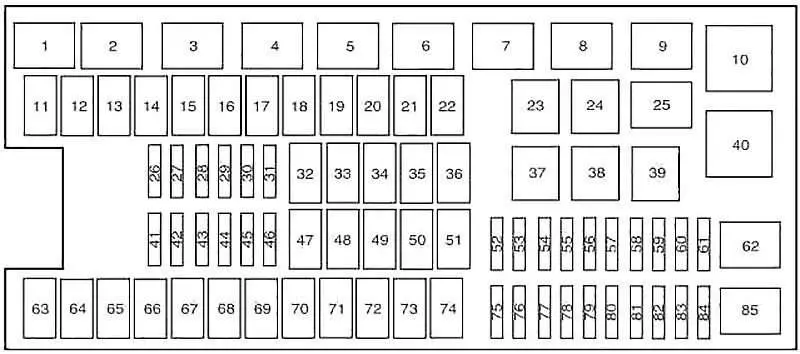

Схема блока предохранителей в моторном отсеке

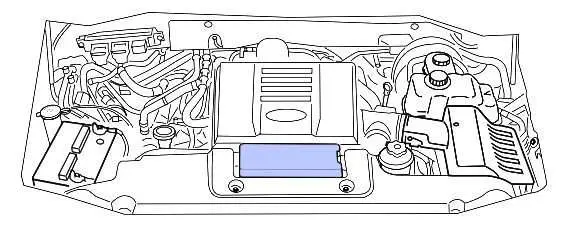

Распределительная коробка расположена в моторном отсеке.
ЧИТАЙТЕ Ford Fiesta (2012-2016) – блок предохранителей
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | – | Реле модуля управления силовым агрегатом |
| 2 | – | Реле стартера |
| 3 | – | Реле двигателя 20латор |
| 4 | – | Реле зарядки аккумулятора прицепа |
| 5 | – | Реле топливного насоса |
| 6 | – | Электронное реле вентилятора 1 |
| 7 | – | Реле обогрева заднего стекла/обогрева зеркал |
| 8 | – | Электронное реле вентилятора 3 |
| 9 | – | Реле «Работа/Работа» |
| 10 | – | Реле задней пневмоподвески |
| 11 | 40 | Силовая платформа |
| 12 | 40 | Пуск/пуск, реле |
| 13 | 30 | Реле стартера |
| 14 | 40 | Электронный вентилятор |
| 15 | – | Не используется |
| 16 | 40 | Электронный вентилятор |
| 17 | – | Не используется |
| 18 | 30 | Тормоз прицепа |
| 19 | 60 | Питание реле задней пневматической подвески |
| 20 | 20 | Модуль 4×4 |
| 21 | 30 | Реле зарядки аккумулятора прицепа |
| 22 | 30 | Электро пассажирское сиденье |
| 23 | – | Реле муфты кондиционера |
| 24 | – | Реле стояночного света прицепа |
| 25 | – | Не используется |
| 26 | – | Не используется |
| 27 | 20 | 4 × 4 |
| 28 | 25 | Реле стояночного света прицепа |
| 29 | 20 | Резервные лампы, |
| Встроенный электромагнитный клапан со стороны колеса. | ||
| 30 | 10 | Реле муфты кондиционера |
| 31 | – | Не используется |
| 32 | 40 | Реле двигателя 20латор |
| 33 | 40 | Розетка переменного тока 110 В |
| 34 | 30 | 20-латорный вспомогательный двигатель |
| 35 | 30 | Реле модуля управления силовым агрегатом |
| 36 | 30 | Электрическая подъемная дверь |
| 37 | – | Левое реле остановки/поворота буксирного прицепа |
| 38 | – | Правое реле остановки/поворота прицепа |
| 39 | – | Реле лампы заднего хода |
| 40 | – | Электронное реле вентилятора 2 |
| 41 | 10 | Модуль управления силовым агрегатом поддерживает мощность |
| 42 | – | Не используется |
| 43 | 5 | Переключатель включения/выключения тормоза |
| 44 | 20 | Реле топливного насоса |
| 45 | 25 | Реле остановки прицепа/поворотников |
| 46 | – | Не используется |
| 47 | – | Не используется |
| 48 | 30 | Модуль задней пневмоподвески |
| 49 | – | Не используется |
| 50 | 30 | Реле электродвигателя стеклоочистителя переднего стекла |
| 51 | 40 | Реле обогрева заднего стекла/обогрева зеркал |
| 52 | 10 | Антиблокировочная система тормозов при трогании с места/движении вперед |
| 53 | 10 | Модуль задней пневмоподвески |
| 54 | – | Не используется |
| 55 | 5 | Катушка реле топливного насоса включена/пусковая мощность |
| 56 | 30 | Панель предохранителей Power R/S в салоне |
| 57 | 10 | Катушка реле двигателя 20латор |
| 58 | 15 | Фонари заднего хода для буксировки прицепа |
| 59 | 15 | Зеркала с подогревом |
| 60 | – | Не используется |
| 61 | – | Диод топливного насоса |
| 62 | – | Не используется |
| 63 | 25 | Электронный вентилятор |
| 64 | 30 | Люк |
| 65 | 20 | Дополнительная розетка (панель приборов) |
| 66 | 20 | Дополнительная розетка (задняя центральная консоль) |
| 67 | 40 | Сиденья первого ряда с кондиционером |
| 68 | 60 | Антиблокировочные клапаны тормозной системы |
| 69 | 60 | Насос антиблокировочной системы тормозов |
| 70 | 30 | Складное сиденье с электроприводом в третьем ряду |
| 71 | 20 | Дополнительная розетка/прикуриватель |
| 72 | 20 | Дополнительная розетка питания (правая задняя боковая панель) |
| 73 | – | Не используется |
| 74 | 30 | Сиденье водителя с электрорегулировкой |
| 75 | 20 | Vehicle Power 1 – модуль управления силовым агрегатом |
| 76 | 20 | Vehicle Power 2 – модуль управления силовым агрегатом |
| 77 | 15 | Питание автомобиля 4 – катушки зажигания |
| 78 | – | Не используется |
| 79 | 20 | Vehicle Power 3 – модуль управления силовым агрегатом |
| 80 | – | Не используется |
| 81 | – | Не используется |
| 82 | – | Не используется |
| 83 | – | Не используется |
| 84 | – | Не используется |
| 85 | – | Реле электродвигателя стеклоочистителя |
